Vanne à boisseau sphérique motorisée antidéflagrante : guide de sélection

Nombre Parcourir:0     auteur:Éditeur du site     publier Temps: 2026-07-16      origine:Propulsé

enquête

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
sharethis sharing button

Spécifier un contrôle automatisé des flux dans des environnements explosifs comporte des enjeux opérationnels massifs. Les installations fonctionnant dans des environnements de zone 1, de zone 2 ou de classe I, division 1/2 sont confrontées à des risques d'inflammation constants. Une seule étincelle électrique interne peut déclencher une panne catastrophique d’une installation si des gaz volatils entourent l’équipement. Un robinet à tournant sphérique motorisé antidéflagrant doit contenir complètement les sources d'inflammation internes pour les empêcher d'atteindre l'atmosphère extérieure. Simultanément, l’architecture mécanique du tourillon gère en toute sécurité les transferts de fluides à haute pression et à cycle élevé sans défaillance sous contrainte.

Nous avons construit ce guide pour donner aux ingénieurs un cadre d"évaluation technique précis. Vous apprendrez à présélectionner efficacement des assemblages conformes à l’API 6D et entièrement certifiés. Nous couvrons l"efficacité du couple, les normes de conformité, le dimensionnement des actionneurs et la sélection des matériaux. En suivant ce cadre, vous pouvez sélectionner en toute confiance la bonne solution de contrôle de flux. Vous protégerez votre installation sans sur-spécifier les composants ni laisser votre pipeline sous-protégé.

Points clés à retenir

  • Les conceptions montées sur tourillon réduisent considérablement le couple de fonctionnement, permettant ainsi des actionneurs antidéflagrants plus petits et plus économiques.

  • La validation des certifications ATEX/IECEx ou NEMA 7/9 nécessite de vérifier à la fois le corps de la vanne (antistatique/coupe-feu) et le boîtier de l"actionneur électrique.

  • Les capacités de double blocage et purge (DBB) sont standard dans les conceptions à tourillon, offrant une isolation critique et vérifiable dans les pipelines en zone dangereuse.

  • Le dimensionnement de l"actionneur doit tenir compte de la pression différentielle maximale (MDP) plus un facteur de sécurité de 20 à 30 % pour éviter le calage du moteur dans les scénarios d"arrêt d"urgence.

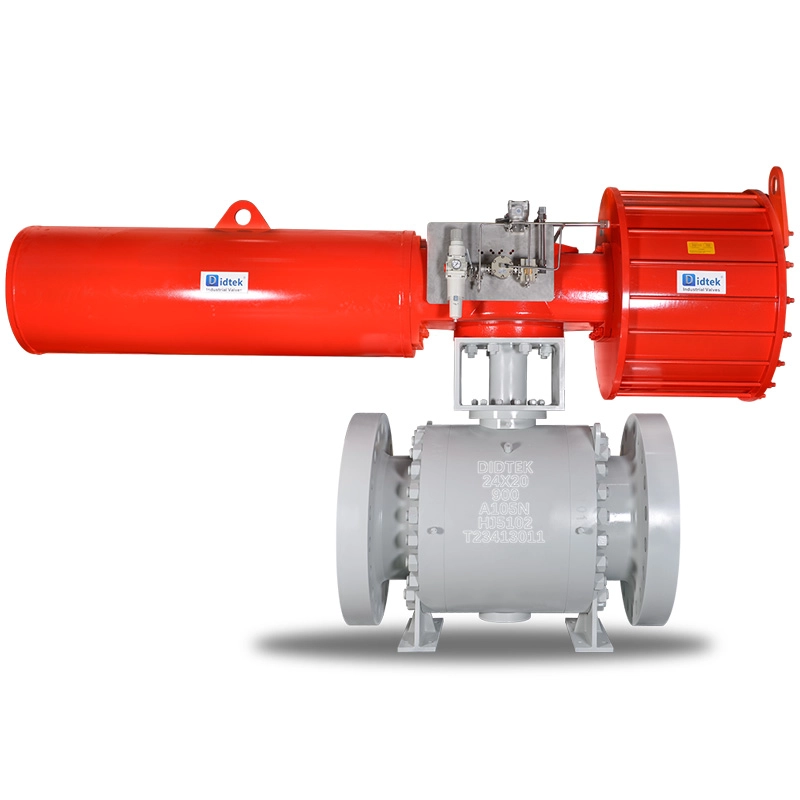

Pourquoi spécifier une vanne à tourillon électrique dans les zones dangereuses ?

Les pipelines industriels manipulent des fluides volatils soumis à des contraintes extrêmes. Les vannes flottantes standard s'appuient sur la pression de la conduite pour pousser la bille dans le siège en aval. Cela fonctionne bien pour les petites lignes. Cependant, les systèmes à haute pression nécessitent une approche mécanique différente. Lorsque la taille des conduites dépasse deux pouces ou que les pressions dépassent la classe 300, une conception flottante échoue souvent. La friction devient trop élevée. Vous devez spécifier une vanne à tourillon électrique . Les modèles montés sur tourillon sécurisent la boule en haut et en bas. Ils absorbent la charge mécanique. Cela évite l’écrasement du siège et garantit des performances constantes.

L'architecture à bille fixe réduit considérablement la friction du siège. Une friction inférieure se traduit directement par un couple opérationnel inférieur. Cette réduction de couple est cruciale. Il empêche la surcharge du moteur de l'actionneur. Le calage du moteur représente un point de défaillance critique dans tout robinet à tournant sphérique à actionneur électrique . Lorsque vous réduisez le couple requis, vous pouvez réduire la taille du moteur électrique. Les moteurs plus petits consomment moins de courant et génèrent moins de chaleur. Cela rend la conformité thermique des zones dangereuses beaucoup plus facile à atteindre.

La sécurité du transfert de milieux volatils nécessite un isolement vérifiable. Les vannes à tourillon y parviennent grâce à la mécanique Double Block and Bleed (DBB). Les sièges à ressort appuient contre la boule fixe. Lorsqu"ils sont fermés, les sièges amont et aval isolent la cavité centrale du corps. Vous pouvez purger la pression de la cavité via une vanne de vidange manuelle. Cela prouve qu"il n"y a aucune fuite sur les deux sièges. La double isolation et purge (DIB) va encore plus loin. Les conceptions DIB offrent deux surfaces d"assise sur un seul côté, garantissant des barrières de sécurité redondantes pour les opérations de maintenance critiques.

L"électricité statique constitue une menace grave dans les environnements explosifs. Les fluides en circulation génèrent une charge statique. La boule métallique repose sur des sièges non métalliques. Cela l"isole électriquement du corps de la vanne. Dans un environnement gazeux volatil, une étincelle statique soudaine provoque une inflammation immédiate. Les ingénieurs doivent s"assurer que la conception comprend des mécanismes antistatiques. Il s"agit généralement de pistons métalliques à ressort. Ils fournissent un chemin de mise à la terre continu de la boule à la tige et de la tige à la coque du corps.

Évaluation du cadre de conformité des vannes antidéflagrantes

Cadre de conformité : évaluation d"une vanne antidéflagrante

De nombreux ingénieurs comprennent mal le fonctionnement d’une vanne antidéflagrante . Le boîtier de l'actionneur n'empêche pas les gaz explosifs de pénétrer. Au lieu de cela, un boîtier Ex d (antidéflagrant) attend une entrée de gaz interne. Lorsqu'une étincelle électrique interne enflamme le gaz, l'enceinte contient l'explosion. Il doit survivre à la pression du souffle. L'enceinte évacue ensuite les gaz chauds en expansion à travers des chemins de flammes usinés avec précision. Ces joints métalliques étanches refroidissent le gaz qui s'échappe en dessous de la température d'auto-inflammation de l'atmosphère environnante.

Les projets mondiaux nécessitent une attention particulière aux différentes normes de certification. Une vanne à boisseau sphérique motorisée ATEX est conforme aux directives européennes. Il utilise un système de zones (Zone 1 ou Zone 21) et classe les gaz dans les groupes IIA, IIB ou IIC. L'hydrogène appartient au groupe IIC, nécessitant les chemins de flamme les plus étroits. Les installations nord-américaines utilisent la norme NEMA 7/9. Cela repose sur le système de classes et de divisions. Vérifiez toujours les exigences de la juridiction locale avant de commander de l'équipement.

Les classes de température, appelées codes T, constituent une barrière de sécurité critique. Le code T dicte la température de surface maximale autorisée de l"équipement dans les pires conditions de fonctionnement. Vous devez faire correspondre cette note à la température d"auto-inflammation spécifique du support de votre site. Si le moteur cale, il génère une chaleur rapide. La surface du boîtier ne doit jamais dépasser la limite du code T, sinon elle devient elle-même une source d"inflammation externe.

Évaluation du code T

Température de surface maximale

Exemples courants de médias volatils

T1

450°C (842°F)

Méthane, Propane, Hydrogène

T2

300°C (572°F)

Acétylène, Éthylène

T3

200°C (392°F)

Essence, carburéacteur, hexane

T4

135°C (275°F)

Éther diéthylique, acétaldéhyde

T5

100°C (212°F)

Disulfure de carbone

T6

85°C (185°F)

Nitrite d"éthyle

Évitez le danger d’une conformité fragmentaire. Vous ne pouvez pas simplement boulonner un actionneur certifié ATEX sur une vanne standard et qualifier le système de sûr. L’ensemble accouplé doit maintenir l’intégrité globale de la zone dangereuse. Le kit de montage doit empêcher les étincelles dues au frottement. Le corps de la vanne doit détenir des certifications valides en matière de sécurité incendie et antistatique. L’ensemble de l’unité intégrée nécessite un examen complet de la sécurité.

Critères de sélection de base en matière de mécanique et de matériaux

Les pipelines à enjeux élevés exigent des bases mécaniques strictes. L'API 6D régit la conception et la fabrication des vannes de pipeline. Il garantit une épaisseur de paroi appropriée, des mécanismes de soulagement des cavités et des protocoles de test de pression. De plus, un véritable robinet à tournant sphérique pour zone dangereuse doit réussir les tests de sécurité incendie API 607 ​​ou ISO 10497. Si un incendie dans une installation détruit les joints souples primaires, les surfaces d'appui secondaires métal sur métal doivent s'engager. Cela empêche une fuite de liquide catastrophique d’alimenter le feu.

La sélection de la bonne métallurgie évite une défaillance catastrophique prématurée. Les milieux volatils contiennent souvent des éléments corrosifs. Vous devez faire correspondre les matériaux du corps et des garnitures à la chimie spécifique du fluide.

  • Gaz acide (H2S) : Vous devez suivre strictement les normes NACE MR0175. Cela nécessite de contrôler la dureté du matériau pour éviter la fissuration sous contrainte de sulfure (SSC).

  • Chlorures et eau de mer : l’acier inoxydable standard se corrode rapidement ici. Spécifiez l’acier inoxydable Duplex ou Super Duplex pour résister aux piqûres.

  • Froid extrême : les applications de GNL nécessitent de l'acier au carbone à basse température (LF2) ou des aciers inoxydables austénitiques pour éviter toute fracture fragile.

Le matériau du siège détermine l’efficacité et la longévité de l’étanchéité. Les sièges souples, tels que le PTFE ou le PEEK, offrent une excellente étanchéité aux bulles. Ils fonctionnent mieux dans les applications de gaz propres à basse température. Le PEEK supporte des températures plus élevées que le PTFE mais reste vulnérable aux particules abrasives. Les sièges métalliques utilisent des revêtements en carbure de tungstène ou en carbure de chrome. Vous devez spécifier des sièges métalliques pour les applications à haute température, très abrasives ou à service sévère. Les sièges métalliques grattent la bille à chaque cycle, garantissant une fermeture fiable même dans des milieux sales.

Dimensionnement des actionneurs et intégration électrique

Le sous-dimensionnement d’un actionneur crée un risque immédiat pour la sécurité. Un moteur en panne augmente la chaleur interne et déclenche des surcharges thermiques. Un dimensionnement correct nécessite la compréhension de plusieurs variables de couple sous pression différentielle maximale (MDP).

  1. Couple de rupture :  la force nécessaire pour déloger la bille fermée contre la pression statique de la ligne.

  2. Couple de course : force de friction dynamique requise pour maintenir la balle en mouvement à mi-course.

  3. Couple d'assise : force nécessaire pour pousser la bille complètement en position fermée et comprimer les joints.

  4. Marge de sécurité : ajoutez toujours un facteur de sécurité de 25 % à 30 % à la valeur de couple calculée la plus élevée.

Couple variable

Influence principale

Impact sur le dimensionnement du moteur

Rompre

Pression statique, gonflement du joint

Dicte les besoins en courant de démarrage maximal.

En cours d"exécution

Vitesse du fluide, viscosité du support

Détermine la charge du cycle de service continu.

Sièges

Force du ressort, butées mécaniques

Définit le point d’étalonnage final du fin de course.

Les cycles de service déterminent la fréquence à laquelle le moteur peut fonctionner sans surchauffe. Évaluez soigneusement les exigences du processus. Un indice de service S2 indique un service de courte durée. Il fonctionne pour les applications d"isolation standard ouvert/fermé où la vanne fonctionne rarement. Un service S4 indique un service modulant. Les actionneurs modulants ajustent constamment la position de la bille pour contrôler les débits. Un moteur S4 est doté de mécanismes de refroidissement robustes pour éviter les déclenchements par surcharge thermique pendant un fonctionnement continu.

L"intégration électrique nécessite une exécution sans faille aux points d"entrée des conduits. Un boîtier antidéflagrant perd toute intégrité en cas de fuite des entrées de câbles. Vous devez utiliser des presse-étoupes certifiés antidéflagrants ou des joints en résine coulée. Les meilleures pratiques imposent d"utiliser des actionneurs avec des compartiments de bornes à double étanchéité. Cette barrière physique empêche les gaz explosifs de migrer à travers le conduit de câblage vers la chambre du moteur principal et de la carte de commande.

Les scénarios de perte de puissance exigent des mécanismes de sécurité fiables. Les actionneurs électrohydrauliques à ressort de rappel utilisent la puissance du moteur pour comprimer des ressorts lourds. En cas de panne de courant, les ressorts mécaniques forcent la vanne dans une position sûre. Alternativement, les conceptions électriques modernes utilisent des batteries de secours à supercondensateur. Les supercondensateurs stockent l"énergie électrique et entraînent le moteur en position de sécurité en cas de panne de courant. Ils pèsent moins que les unités à ressort de rappel mais nécessitent une gestion stricte de la température ambiante pour préserver la durée de vie de la batterie.

Risques de mise en œuvre et prochaines étapes d’approvisionnement

Les erreurs d"installation sur site compromettent régulièrement la sécurité certifiée en usine. Un alignement mécanique incorrect sollicite la tige de valve. Cela provoque une usure prématurée des garnitures et des émissions fugitives. Les équipes électriques ne parviennent souvent pas à couler correctement les joints de conduit, laissant un chemin de gaz direct dans l"actionneur. De plus, les ingénieurs ignorent parfois les limites de température ambiante du boîtier de l"actionneur. Placer un moteur directement sous un soleil brûlant sans pare-soleil peut pousser les températures internes au-delà des limites du code T avant même qu"il ne fonctionne.

Ne sautez pas les tests d"acceptation en usine (FAT). Des tests rigoureux prouvent que l’équipement fonctionne avant qu’il n’atteigne votre site. Exiger des essais hydroélectriques à haute pression pour vérifier l’intégrité de la coque. Demandez un profilage dynamique du couple dans des conditions réelles de pression différentielle. Cela prouve que les calculs de dimensionnement de l"actionneur sont corrects. Enfin, effectuez des tests de cycle fonctionnel pour vérifier que l’étalonnage des interrupteurs de fin de course et les protocoles de communication fonctionnent parfaitement.

La vérification de votre partenaire de fabrication est tout aussi essentielle que la vérification du matériel. Vous avez besoin d’une traçabilité complète pour chaque composant sous pression. Exigez des rapports d’essais de matériaux (MTR) vérifiables pour le corps, la bille et la tige de la vanne. Vérifiez que leurs certificats ATEX, IECEx et SIL sont actuellement actifs auprès d"organismes notifiés indépendants. Enfin, assurez-vous que le fournisseur fournit un support régional solide. Un accès rapide à des techniciens de terrain spécialisés évite les temps d’arrêt opérationnels prolongés.

Conclusion

La spécification d"une solution de contrôle de flux automatisé pour une zone dangereuse exige une discipline technique rigoureuse. Cela nécessite un équilibre entre une fiabilité mécanique robuste et une conformité stricte en matière de sécurité électrique. La conception du tourillon gère les contraintes physiques du pipeline, tandis que l"enceinte antidéflagrante contient des risques d"inflammation électrique. Vous ne pouvez pas faire de compromis sur l’un ou l’autre front sans mettre en danger l’ensemble de votre installation.

Effectuez toujours un examen technique final avant d’émettre un bon de commande. Vérifiez à nouveau vos calculs de couple de pression différentielle maximale. Vérifiez les codes T sélectionnés par rapport à la température d"auto-inflammation de votre support. Confirmez que tous les joints souples et alliages métalliques correspondent à la chimie du fluide.

Agissez dès aujourd’hui pour sécuriser votre processus. Demandez une consultation technique complète avec nos ingénieurs d’application. Soumettez votre fiche technique de vanne complétée pour recevoir des calculs de dimensionnement détaillés, des modèles CAO certifiés et une documentation de conformité pour votre projet spécifique.

FAQ

Q : Quelle est la différence entre une vanne antidéflagrante et une vanne intrinsèquement sûre ?

R : Une enceinte antidéflagrante contient des explosions internes. Il refroidit les gaz qui s"échappent grâce à des chemins de flammes usinés, les empêchant d"enflammer l"atmosphère extérieure. Il gère des équipements de grande puissance comme des moteurs électriques. Les conceptions intrinsèquement sûres limitent l’énergie électrique elle-même. Ils empêchent les étincelles de retenir suffisamment d’énergie thermique pour enflammer le gaz. Les vannes motorisées consomment des courants élevés, ce qui rend la sécurité intrinsèque impossible. Vous devez utiliser un confinement antidéflagrant pour les actionneurs motorisés.

Q : Puis-je équiper une vanne à tourillon standard d"un actionneur électrique antidéflagrant ?

R : La modernisation présente de graves risques de non-conformité. Le boulonnage d"un actionneur ATEX à une vanne standard invalide les certifications globales d"assemblage. Les vannes standard manquent souvent de dispositifs de mise à la terre antistatiques obligatoires et de joints secondaires ignifuges. Un assemblage certifié pour zone dangereuse nécessite un examen de sécurité global de la vanne, du matériel de montage et de l"actionneur fonctionnant ensemble.

Q : Comment vérifier la certification ATEX d"un robinet à tournant sphérique motorisé ?

R : Vérifiez la plaque signalétique métallique rivetée à l"actionneur. Recherchez le logo hexagonal Ex distinct. Lisez la chaîne de marquage spécifique, telle que « Ex d IIB T4 Gb. » Elle confirme le type de protection, le groupe de gaz, la classe de température et le niveau de protection de l"équipement. Enfin, vérifiez le numéro d"organisme notifié à quatre chiffres à côté du marquage CE.

Q : Qu"est-ce qui cause la défaillance d"un actionneur électrique antidéflagrant sur le terrain ?

R : La défaillance la plus courante est l’infiltration d’eau. Des entrées de conduits mal scellées permettent à la condensation de s"accumuler à l"intérieur de l"enceinte, court-circuitant les cartes de commande. L’épuisement moteur est un autre problème fréquent. Cela se produit lorsque les ingénieurs sous-estiment le couple de décollage, ce qui provoque le calage du moteur sous-dimensionné et le déclenchement de surcharges thermiques.
