Vanne à boisseau sphérique cryogénique pour GNL : guide de service -196°C

Dans le traitement et le transport du gaz naturel liquéfié (GNL), une défaillance des vannes à -196°C entraîne des émissions fugitives catastrophiques. Ces pannes déclenchent des risques immédiats pour la sécurité et des temps d’arrêt exorbitants des installations. Alors que les vannes flottantes suffisent souvent pour les conduites plus petites à basse pression, les applications de GNL à haute pression et de gros calibre nécessitent des solutions beaucoup plus robustes. Ils nécessitent la stabilité mécanique d’un robinet à tournant sphérique cryogénique pour résister à des contraintes opérationnelles sévères. Les conceptions standard ne peuvent tout simplement pas gérer la contraction thermique extrême et les chutes de pression élevées rencontrées dans ces systèmes complexes. Ce guide fournit aux ingénieurs en tuyauterie et aux équipes d'approvisionnement un cadre strict et fondé sur des preuves. Vous apprendrez exactement comment évaluer, spécifier et présélectionner une vanne de service GNL pour les environnements impitoyables de -196°C. Nous explorons les avantages mécaniques, les mécanismes de sécurité critiques et les protocoles de tests rigoureux pour garantir des opérations totalement sûres et prévisibles.

Points clés à retenir

• Nécessité d'un tourillon : les conceptions à bille fixe absorbent la pression de ligne à travers l'arbre du tourillon, empêchant ainsi un frottement excessif sur les sièges en aval et garantissant un couple de fonctionnement prévisible à des températures cryogéniques.

• Caractéristiques de sécurité essentielles : les inclusions obligatoires pour toute vanne à -196 degrés sont des chapeaux allongés (pour protéger la garniture de tige du gel) et des mécanismes de décompression automatique de la cavité.

• Stratégie de maintenance : les configurations d'entrée par le haut dominent les projets de GNL à grande échelle en raison de leur capacité de maintenance en ligne, réduisant considérablement les durées d'arrêt des usines.

• Validation du fournisseur : une présélection fiable nécessite une preuve de tests cryogéniques (par exemple, BS 6364) utilisant de l'azote liquide et une conformité vérifiée en matière d'émissions fugitives.

Pourquoi les opérations de GNL à -196°C exigent des tourillons plutôt que des conceptions flottantes

Les vannes flottantes standard dépendent intrinsèquement de la pression de la conduite pour pousser la bille interne dans le siège en aval. Dans les conduites de GNL à haute pression, ce mécanisme de conception spécifique devient un handicap dangereux. Une pression de ligne élevée génère une immense poussée. Cette force constante provoque un écrasement rapide du siège, une usure accélérée du polymère et des pics de couple très imprévisibles. Lorsqu’une vanne se bloque lors d’une situation d’urgence, l’ensemble de l’installation est confronté à de graves risques opérationnels et de sécurité.

L’avantage mécanique du tourillon résout fondamentalement cette dynamique dangereuse. Les ingénieurs conçoivent ces vannes avec des arbres supérieur et inférieur. Ils ancrent physiquement le ballon en place. La conception structurelle du tourillon absorbe la pression massive de la conduite directement dans le corps de la vanne. Il isole complètement les sièges aval des contraintes mécaniques excessives. Étant donné que les sièges ne supportent pas toute la charge du pipeline, le dimensionnement des actionneurs devient entièrement prévisible. Vous réduisez considérablement le risque de panne du système automatisé lors d’arrêts d’urgence critiques (ESD). Un robinet à tournant sphérique GNL fiable garantit que vos systèmes de sécurité répondent instantanément.

De plus, les réalités de l’étanchéité bidirectionnelle imposent des choix de conception stricts. Les conceptions à tourillon utilisent des sièges indépendants à ressort. Ces ressorts spécialisés maintiennent un contact constant et uniforme contre la surface de la balle. Cette configuration mécanique permet une étanchéité simultanée très efficace en amont et en aval. Vous obtenez une fermeture fiable et étanche aux bulles, quel que soit le sens d"écoulement. Les chutes de pression soudaines ne compromettent pas l’intégrité de l’étanchéité du système de tuyauterie.

Dimensions d"évaluation de base pour un robinet à tournant sphérique basse température

Le choix des matériaux détermine la survie des composants du pipeline par temps extrêmement froid. Le froid extrême rétrécit rapidement les métaux carbonés standards. Vous devez spécifier exclusivement des aciers inoxydables austénitiques comme CF8M ou CF3M. Ces alliages conservent leur ductilité structurelle et empêchent efficacement la fragilisation dangereuse à basse température. Les joints toriques en élastomère standard échouent de manière catastrophique dans ces conditions. Ils perdent complètement leur élasticité et se brisent en dessous de -50°C. Par conséquent, vous devez spécifier des joints à lèvres en polymère technique. Ces joints énergisants assurent une étanchéité dynamique fiable sur tout le gradient de température. Lorsque vous achetez un robinet à tournant sphérique basse température , vérifiez soigneusement toutes les certifications des matériaux.

Les configurations de sièges se répartissent généralement en deux catégories principales. Vous devez choisir entre des sièges souples et métalliques en fonction de la pureté du fluide.

• Sièges souples (PCTFE/Kel-F) : Ces polymères offrent une excellente fermeture étanche aux bulles de classe VI. Ils sont idéaux pour les flux de GNL exceptionnellement propres. Cependant, les débris de pipeline, les scories de soudage ou le tartre peuvent facilement rayer les polymères mous. Les rayures compromettent immédiatement l'étanchéité.

• Sièges métal sur métal : ils sont absolument nécessaires pour les services abrasifs ou les systèmes contenant des particules. Ils nécessitent un rodage en usine rigoureux et précis. Vous devez définir des attentes techniques réalistes concernant les taux de fuite acceptables. Une absence totale de fuite est extrêmement difficile à -196°C avec des sièges métalliques.

Les exigences étendues en matière de capot impliquent la physique thermique fondamentale. Vous devez conserver le presse-étoupe, les matériaux d"emballage et l"actionneur en toute sécurité à l"écart de la zone cryogénique. Un capot allongé crée une colonne de gaz isolante essentielle. Les vapeurs montent dans cette colonne et se réchauffent avant d"atteindre le sommet. Cette fonctionnalité simple mais essentielle empêche la garniture de tige de geler. Il garantit un fonctionnement fiable et continu sans grippage induit par la glace.

Une cavité auto-soulageante constitue un élément non négociable et critique pour la sécurité. Le GNL liquide piégé se dilate rapidement à mesure qu’il absorbe la chaleur ambiante et se vaporise. Une vanne à -196 degrés doit intégrer des sièges spécialisés à ressort. Ces sièges intelligents évacuent automatiquement la pression excessive de la cavité dans le pipeline en amont. Sans ce mécanisme de décompression automatique, les gaz en expansion pourraient provoquer une rupture catastrophique de tout le corps de la vanne.

ROI du cycle de vie : vannes à bille à tourillon pour GNL à entrée par le haut ou à entrée latérale

Il existe deux conceptions structurelles principales pour l’isolation cryogénique. Nous évaluons ces catégories de solutions en fonction strictement de la faisabilité de la maintenance, du poids de l"installation et de l"efficacité opérationnelle à long terme. Le choix du bon corps structurel a un impact considérable sur les calendriers d’exécution de vos installations.

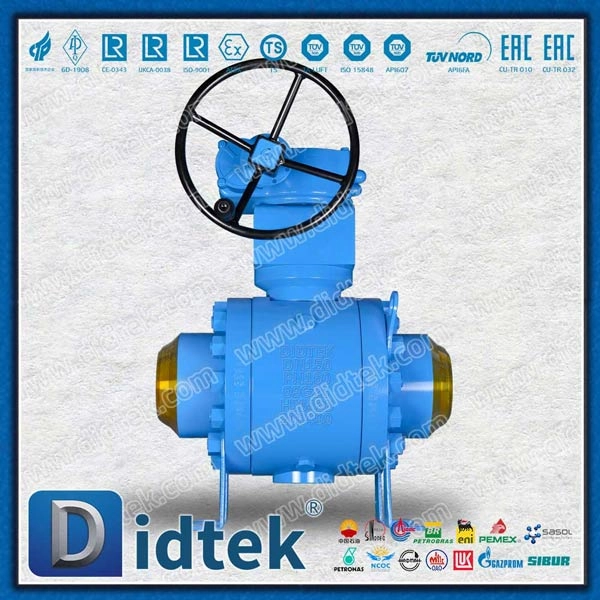

Les conceptions à entrée latérale (deux/trois pièces) offrent des attributs distincts pour des sections de pipeline spécifiques.

• Avantages : Ils exigent une dépense d’investissement initiale (CAPEX) nettement inférieure. Ils présentent un poids global plus léger. Cela se traduit par une installation initiale plus facile et plus rapide dans des galeries de tuyauterie étroites.

• Inconvénients : Les équipes de maintenance doivent les retirer complètement du pipeline pour toute réparation interne. Le remplacement du siège ou de la bille nécessite de couper des soudures ou de déboulonner des brides lourdes. Cela augmente considérablement les temps d’arrêt des installations pendant les fenêtres de maintenance.

Les conceptions Top-Entry représentent la norme industrielle pour les installations de production à grande échelle.

• Avantages : Ils permettent une maintenance sur site purement en ligne. Les techniciens retirent simplement le couvercle du capot supérieur. Ils peuvent ensuite extraire l’ensemble de la bille et du siège verticalement. Vous y parvenez sans jamais découper le corps de la vanne dans les canalisations soudées.

• Inconvénients : Ils entraînent un coût d’achat initial plus élevé. Le corps moulé en une seule pièce est considérablement plus lourd. Ils nécessitent également une empreinte spatiale verticale plus grande pour le dégagement d’extraction.

La matrice de décision suivante illustre la stratégie de déploiement optimale pour les deux types de conception.

Matrice de comparaison des configurations de vannes

Nous recommandons fortement les configurations à entrée par le haut pour les pipelines de GNL soudés bout à bout et les équipements du chemin critique. Vous devez réserver les modèles à entrée latérale pour les lignes de dérivation secondaires à brides, facilement accessibles ou plus petites.

Risques de mise en œuvre et installation de robinets à tournant sphérique cryogéniques

Le choc thermique présente un risque énorme lors de la mise en service du système. Les fuites de bride se produisent fréquemment pendant la phase initiale de refroidissement cryogénique. Différentes métallurgies de tuyauterie se contractent de manière inégale lorsque les températures chutent jusqu"à -196°C. Vous devez mettre en œuvre des procédures strictes de serrage à froid. Suivez ces étapes spécifiques pour atténuer les fuites dangereuses :

1. Effectuez une séquence de couple initiale à température ambiante en suivant des modèles en étoile standard.

2. Introduire lentement le fluide cryogénique pour contrôler le gradient thermique à travers la bride.

3. Laisser l’ensemble du corps de vanne et de la bride atteindre leur température minimale de fonctionnement.

4. Exécutez une procédure finale de serrage à froid pour tenir compte de la contraction maximale du matériau.

L’isolation et l’intégration de boîtes froides nécessitent une attention méticuleuse aux détails. Des pratiques d’isolation inappropriées permettent la pénétration de l’humidité atmosphérique. Cette humidité se condense et gèle rapidement. Cela provoque une dangereuse accumulation de glace autour des pièces mobiles critiques. La glace solide peut facilement verrouiller la tige de commande. Cela peut également endommager définitivement la plaque anti-goutte de protection. Assurez-vous que vos équipes d’installation exécutent une intégration de boîte froide complètement étanche pour éviter toute exposition atmosphérique.

L’orientation de l’installation dicte le succès de vos systèmes de protection thermique. Les capots allongés reposent entièrement sur un espace de vapeur fonctionnel. Vous devez généralement les installer à moins de 45 degrés de la position verticale verticale. Cette orientation stricte maintient intacte la colonne de gaz isolant. Il protège activement le presse-étoupe du contact avec des fluides extrêmement froids. Tout écart important par rapport à la verticale permet au GNL liquide d'atteindre la garniture, garantissant ainsi une défaillance du robinet à tournant sphérique cryogénique .

Logique de présélection : vérification de votre fabricant de vannes de service GNL

Une présélection fiable des fournisseurs nécessite des tests stricts et une vérification de la conformité. Ne vous fiez jamais uniquement aux modèles de conception théoriques. Exigez des preuves concrètes et empiriques des normes reconnues de l’industrie. Recherchez les certificats officiels de tests cryogéniques BS 6364 ou Shell MESC SPE 77/200. Assurez-vous que le fournisseur effectue régulièrement des tests d"immersion localisés dans l"azote liquide (-196 °C) sur ses lots de production. Ils doivent mesurer avec précision les taux de fuite d’hélium internes et externes. Ils doivent effectuer ces tests critiques directement devant des inspecteurs tiers certifiés.

La transparence de la chaîne d’approvisionnement et la traçabilité des matériaux sont tout aussi vitales. Vous devez strictement exiger des rapports d’essais de matériaux (MTR) complets pour chaque composant contenant de la pression. Vérifiez rigoureusement les origines spécifiques des coulées. Cette vérification diligente élimine le risque énorme lié à l’utilisation d’acier poreux et non conforme. De mauvais moulages conduisent directement à des microfissures et à des défaillances structurelles catastrophiques sous des contraintes cryogéniques extrêmes.

Définissez clairement vos prochaines étapes lorsque vous engagez les fabricants. N’acceptez pas simplement un devis générique. Guidez votre équipe d’approvisionnement pour demander une documentation technique spécifique et détaillée. Demandez des dessins d’arrangement général (GA) complets. Demandez des rapports d’échantillons de tests cryogéniques réels sur des projets antérieurs similaires. Exigez des valeurs de coefficient de débit (CV) très détaillées. Ce processus de vérification méticuleux garantit que vous recevez une solution véritablement conçue.

Conclusion

La sélection d’une vanne cryogénique fiable reste un exercice fondamental pour atténuer les risques opérationnels. La contraction thermique extrême, l"usure inévitable du siège et la nécessité d"une maintenabilité en ligne doivent dicter vos spécifications techniques finales. Privilégiez avant tout la stabilité mécanique lors de la manipulation du gaz naturel liquéfié.

Nous invitons les acheteurs à peser soigneusement les dépenses en capital initiales par rapport aux réalités de la maintenance à long terme. Le coût initial des conceptions à entrée par le haut semble souvent élevé. Cependant, cela n’est rien en comparaison du coût prohibitif de la suppression des vannes soudées d’une ligne de GNL active et très rentable. Les temps d’arrêt des usines effacent rapidement toutes les économies initiales en matière d’approvisionnement.

Ne laissez pas votre prochain grand projet au hasard. Encouragez vos équipes d’ingénierie à rechercher des consultations techniques dès le début de la phase de conception. Téléchargez une liste de contrôle de spécifications détaillée et conforme aux normes pour garantir que chaque paramètre est soigneusement vérifié pour votre prochain projet de GNL.

FAQ

Q : Quelle est la température minimale nominale pour un robinet à tournant sphérique de GNL standard ?

R : La valeur nominale minimale est de -196 °C (-320 °F). Il s’agit de la norme mondiale pour la gestion de l’azote liquide et du GNL. Pour atteindre cette note, les fabricants doivent utiliser des matériaux de carrosserie austénitiques spécifiques, tels que le CF8M, ainsi que des sièges souples en PCTFE durables pour éviter les bris.

Q : Pourquoi une tige rallongée est-elle nécessaire pour une vanne à -196 degrés ?

R : Une tige allongée crée une colonne de gaz isolante cruciale au-dessus de la conduite de liquide. Cet espace de vapeur empêche physiquement le froid extrême de remonter la tige métallique. Sans cela, la garniture de tige et l"actionneur automatisé geleraient, provoquant une défaillance mécanique complète.

Q : Quelle est la différence entre un robinet à tournant sphérique cryogénique DBB et DIB ?

R : DBB signifie Double Block and Bleed, utilisant des sièges unidirectionnels qui assurent l"étanchéité contre la pression des extrémités de la tuyauterie. DIB signifie Double Isolation and Bleed, avec des sièges bidirectionnels qui assurent l"étanchéité dans les deux sens. Cette différence a un impact considérable sur la façon dont les ingénieurs conçoivent les mécanismes de soulagement des cavités.

Q : Comment une vanne cryogénique gère-t-elle la pression dans la cavité piégée ?

R : Il gère la pression à l’aide de sièges à effet de piston unique (SPE). Ces sièges techniques sont mécaniquement à ressort. Lorsque le GNL piégé se vaporise et se dilate, les ressorts permettent aux sièges de fléchir automatiquement. Cela évacue en toute sécurité une surpression dangereuse dans la canalisation en amont.
