Vanne à boisseau sphérique basse température LF2 : comparaison entre orifice plein et orifice réduit

Spécifier la taille d'orifice correcte pour une vanne ASTM A350 LF2 nécessite de trouver un équilibre technique minutieux. Vous devez peser les performances hydrauliques critiques par rapport aux dépenses d’investissement et aux contraintes de poids structurel. Les professionnels de l'industrie s'appuient sur un robinet à tournant sphérique basse température LF2 pour les applications d'isolation exigeantes allant jusqu'à -46°C (-50°F). Dans ces conditions de gel extrêmes, la dynamique des fluides standard change considérablement. Ces chutes de température amplifient les dangers de chutes de pression importantes et de cavitation localisée. Ne pas dimensionner correctement l’alésage de la vanne peut endommager l’équipement en aval.

Nous fournirons un cadre strict et fondé sur des preuves pour vous aider à relever ce défi complexe de spécification. Vous saurez exactement quand une conception à port complet justifie son lourd supplément. De plus, nous démontrerons quand une conception de port réduite répond en toute sécurité à tous les critères opérationnels sans compromettre l’intégrité du système. Vous pouvez appliquer ces principes immédiatement pour optimiser votre prochain cycle d’approvisionnement.

Points clés à retenir

• Matériau de base : l'acier au carbone LF2 est spécialement forgé pour une résistance à basse température ; La sélection de la taille du port a un impact direct sur l'empreinte physique et la masse thermique de la vanne.

• Débit par rapport au coût : les vannes à passage intégral offrent une efficacité de débit (Cv) et une raclage maximales, mais entraînent une augmentation de poids et de coût allant jusqu'à 30 %.

• Impact de l'actionnement : la taille de l'orifice dicte le couple de fonctionnement requis, influençant considérablement le dimensionnement et le coût des emballages automatisés comme une vanne pneumatique à tourillon.

• Règle de décision :  orifice réduit par défaut pour une isolation générale où la chute de pression est calculée et acceptable ; imposez un port complet pour les lignes de raclage/raclage, les fluides à haute viscosité ou les systèmes stricts sans chute de pression.

Le rôle de l"acier au carbone LF2 dans les applications à basse température

Les aciers au carbone standard deviennent très fragiles en dessous de -29°C (-20°F). Les ingénieurs ne peuvent pas déployer en toute sécurité des matériaux comme ASTM A105 ou WCB dans des environnements inférieurs à zéro. La spécification d'une valve en acier au carbone LF2 garantit des tests d'impact Charpy V rigoureux à -46 °C. Ces tests obligatoires garantissent l’intégrité structurelle essentielle dans les environnements industriels difficiles. Les fonderies forgent l'acier LF2 spécifiquement pour conserver sa ductilité. Il résiste aux microfissures lors de cycles thermiques rapides.

La taille du port est beaucoup plus importante à basse température. Les ports réduits augmentent intrinsèquement la vitesse du fluide. Un mouvement plus rapide du fluide génère d’intenses turbulences en aval. Les installations de traitement traitent souvent des gaz liquéfiés ou des fluides en phase mixte à ces plages inférieures à zéro. Une chute de pression excessive (ΔP) à travers un port réduit peut déclencher des changements de phase immédiats. Le liquide se transforme rapidement en bulles de vapeur. Ces bulles s"effondrent violemment contre le boîtier métallique. Ce clignotement ou cavitation localisé détruit physiquement les surfaces d’étanchéité internes.

Les concepteurs de systèmes doivent également tenir compte de la masse thermique. Les conceptions à port complet contiennent beaucoup plus d’acier. Une masse thermique plus importante a un impact direct sur les temps de refroidissement dans les opérations cryogéniques ou semi-cryogéniques. Les opérateurs doivent refroidir le système lentement. Un refroidissement rapide crée des gradients thermiques sévères à travers des parois en acier épaisses. Vous devez tenir compte de ces périodes de refroidissement prolongées lors de la mise en service de l"installation. Les conceptions à ports réduits plus petits refroidissent beaucoup plus rapidement.

Meilleures pratiques pour les implémentations sous zéro

• Vérifiez toujours les certificats de test Charpy V-notch avant d"installer les composants LF2.

• Isolez complètement le corps de la vanne pour éviter l"accumulation de glace externe.

• Surveillez les vitesses des fluides des pipelines pour éviter les événements de cavitation imprévisibles.

Robinet à tournant sphérique à passage intégral : réalités techniques et cas d"utilisation justifiés

Les ingénieurs évaluent un robinet à tournant sphérique à passage intégral sur la base de critères de réussite stricts. La conception doit permettre d'obtenir un profil d'écoulement totalement identique à celui du tuyau de raccordement. Il n’offre aucune restriction physique. Le fluide passe à travers l’alésage interne de manière transparente. Cette voie sans restriction offre plusieurs avantages opérationnels hautement spécialisés.

La raclage représente le principal avantage. Les équipes de maintenance nettoient et inspectent régulièrement les principaux pipelines. Ils lancent des dispositifs mécaniques appelés cochons à travers le réseau. Le raclage élimine les débris, sépare les lots de produits chimiques et mesure la corrosion interne. Un alésage restreint emprisonne immédiatement ces dispositifs. Les conceptions à port complet permettent aux racleurs mécaniques de transiter en toute sécurité. Par conséquent, tout pipeline prévu pour un grattage mécanique régulier impose cette configuration spécifique.

Le coefficient de débit maximum (Cv) constitue un autre avantage essentiel. Les alésages sans restriction génèrent des chutes de pression négligeables. Les pompes nécessitent beaucoup moins d’énergie pour pousser les fluides lourds à travers le système. Une résistance de pompage plus faible réduit les dépenses opérationnelles à long terme (OpEx). Les installations traitant des fluides à haute viscosité économisent des milliers de dollars en coûts d"électricité tout au long du cycle de vie de l"équipement.

Cependant, la mise en œuvre comporte des risques et des compromis notables. L’empreinte physique s’étend considérablement. Les fabricants doivent augmenter les dimensions face à face pour loger des composants à billes plus grands. Ces dimensions nécessitent des exigences de forgeage nettement plus lourdes. Les infrastructures de soutien doivent supporter ce poids supplémentaire en toute sécurité. Les dépenses en capital (CapEx) augmentent également. Les acheteurs sont confrontés à des coûts d’approvisionnement initiaux plus élevés. L’augmentation du volume de matériau LF2 et les composants usinés internes plus grands font grimper le prix.

Robinet à boisseau sphérique à port réduit : rentabilité et limites de déploiement

Une conception à port réduit offre une catégorie de solutions alternative. L"alésage interne est généralement d"une taille inférieure à celle du pipeline de raccordement. Par exemple, une connexion externe de 4 pouces abrite un alésage interne de 3 pouces. Le fluide s"écoule doucement dans le passage le plus petit avant de se dilater à nouveau en aval.

La réduction du poids conduit à l’adoption de cette conception. Les équipements lourds mettent à rude épreuve les infrastructures. Les plates-formes offshore restent incroyablement sensibles au poids. Les skids modulaires compacts exigent également des composants plus légers. La réduction de la taille de l’alésage réduit considérablement la masse de forgeage. Les équipes d"installation manipulent ces unités plus légères beaucoup plus facilement.

La réduction des CapEx offre une immense valeur pour les achats à grande échelle. Les fabricants utilisent moins de matière première LF2. Les processus d"usinage internes prennent moins de temps. Ces économies sont directement reversées à l"acheteur. Les unités à ports réduits s’avèrent très économiques pour les expansions industrielles massives. Vous pouvez en déployer des centaines sur une installation où la restriction de débit reste hydrauliquement acceptable.

Les risques de mise en œuvre nécessitent une surveillance technique minutieuse. Ils sont par nature inadaptés aux opérations de raclage mécanique. Un racleur de nettoyage se coincera instantanément contre l"épaule interne. La conception introduit également une perte de pression permanente dans le système de tuyauterie. Les ingénieurs exigent une validation stricte par rapport aux modèles hydrauliques de pipelines. Vous devez absolument vous assurer que la pression en aval reste conforme pour la sécurité de fonctionnement.

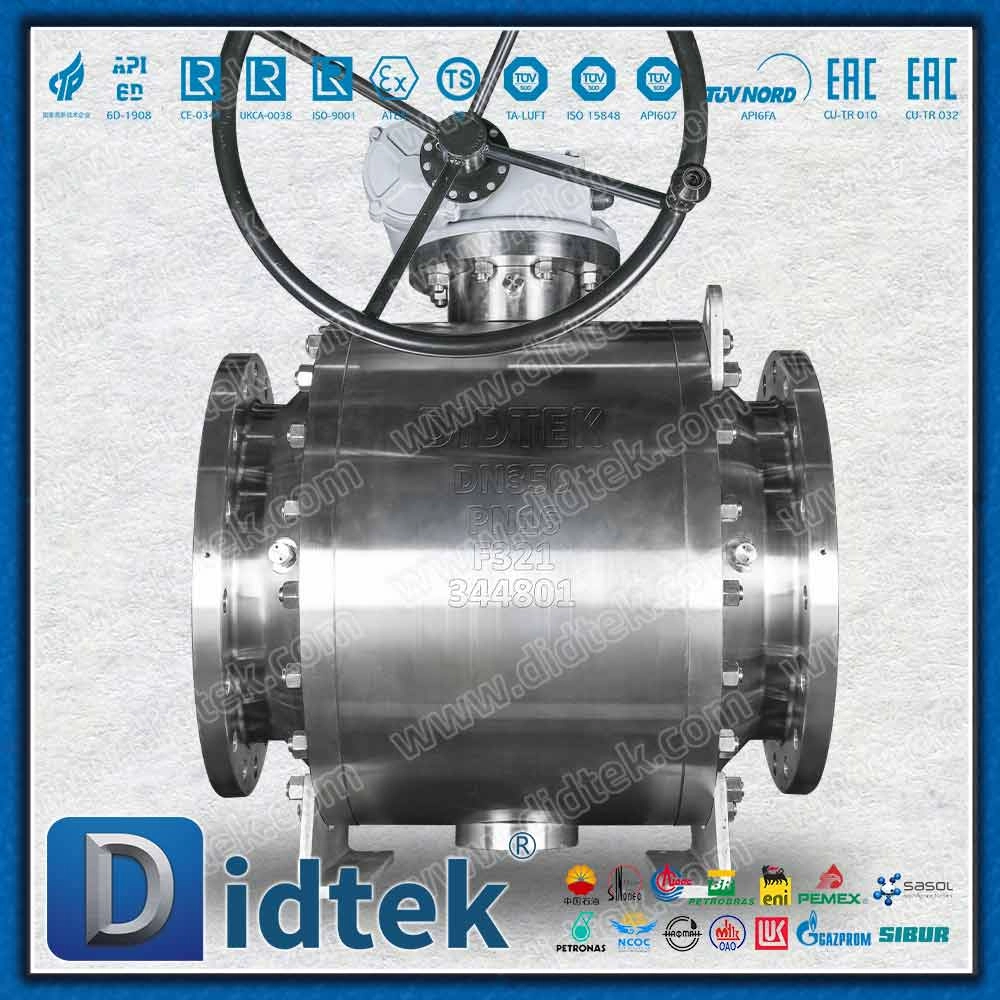

Actionnement et automatisation : dimensionnement de la vanne pneumatique à tourillon

Le couple et la taille du port partagent une corrélation directe et mathématiquement prouvée. Un robinet à tournant sphérique à passage intégral comporte une sphère interne massive. Cela nécessite des sièges d’étanchéité plus lourds et très durables. Cette plus grande surface crée un frottement mécanique important. Par conséquent, l’assemblage exige un couple de décollage nettement plus élevé. Il nécessite également un couple de fonctionnement soutenu pour fonctionner correctement.

Cette réalité impacte directement les stratégies d’automatisation industrielle. Un couple plus élevé nécessite des actionneurs pneumatiques beaucoup plus gros. Des actionneurs plus gros augmentent l’empreinte physique globale de l’ensemble automatisé. Ils consomment également beaucoup plus d’air comprimé par course. Les installations doivent dimensionner leurs réseaux de compresseurs d"air pour répondre à cette demande pneumatique accrue.

Les ingénieurs doivent soigneusement évaluer les conceptions à tourillon par rapport aux conceptions à montage flottant. Les composants plus petits peuvent utiliser de simples mécanismes flottants. Cependant, une vanne à basse température supérieure à 2 pouces est confrontée à une pression de conduite immense. Les classes haute pression (ASME Class 300 et supérieures) aggravent ce problème. Dans ces scénarios, les conceptions montées sur tourillon deviennent strictement obligatoires. Les tiges supérieure et inférieure ancrent la boule du tourillon. Ce choix structurel absorbe les fortes pressions de conduite, empêche l'écrasement du siège et réduit considérablement le couple de fonctionnement. L’installation d’un ensemble de taille précise de vannes à tourillon pneumatiques garantit un fonctionnement à distance fiable.

L’évaluation de votre budget d’actionnement complet reste primordiale. Les acheteurs doivent calculer soigneusement l’impact financier combiné. Vous devez combiner le coût de l’unité LF2 nue avec celui de l’ensemble pneumatique de taille appropriée. Une conception à port réduit fonctionne intrinsèquement avec moins de friction. Par conséquent, cela peut permettre un package d’automatisation plus petit et considérablement moins cher. Cette réduction des coûts en cascade dicte souvent les décisions finales en matière d"approvisionnement.

Erreurs courantes d"automatisation

• Sous-dimensionner l"actionneur pneumatique en ignorant la rigidité du siège à basse température.

• Ne pas fournir d’air d’instrument suffisamment séché, ce qui entraîne le gel des ports de l’actionneur.

• Sélection d"une conception flottante pour les lignes cryogéniques haute pression au lieu d"un support à tourillon robuste.

Cadre d"évaluation : logique de présélection pour l"approvisionnement

La sélection de la configuration optimale nécessite une approche structurée et logique. Les conjectures compromettent la sécurité des installations et les limites budgétaires. Nous recommandons de suivre un cadre d’évaluation strict en quatre étapes.

1. Étape 1 : Vérifiez les exigences de maintenance. Vous devez déterminer si le raclage du pipeline ou le raclage mécanique est nécessaire. Revoir la philosophie de maintenance à long terme de l’installation. Si l'équipe de maintenance prévoit de lancer des racleurs pour le nettoyage ou l'inspection, vous devez imposer la configuration complète du port. Arrêtez l'évaluation ici si la réponse est oui.

2. Étape 2 : Calculez la chute de pression admissible. Exécutez des modèles hydrauliques précis du système. Collaborer avec les ingénieurs de procédés pour examiner les courbes des pompes. Vous devez déterminer si le processus tolère le ΔP spécifique d'un port réduit. Si la chute de pression déclenche une cavitation ou prive l’équipement en aval, passez immédiatement à l’option de port complet.

3. Étape 3 : Évaluez le budget d’actionnement. Comparez côte à côte les coûts complets du package automatisé. Ne vous contentez pas de regarder le métal nu. Calculez le coût du boîtier LF2, de l'actionneur pneumatique, des supports de solénoïde et des accessoires de commande pour les deux configurations. Assurez-vous que votre budget couvre confortablement le couple de sortie requis.

4. Étape 4 : Confirmez la conformité de l’industrie. Assurez-vous que la taille du port sélectionnée et le matériau LF2 remontent exactement aux codes de projet spécifiques. Auditez vos spécifications par rapport à l'API 6D pour les composants de pipeline. Consultez ASME B16.34 pour connaître les valeurs fondamentales de pression et de température. En cas de manipulation de gaz acide, vérifier la conformité absolue à la NACE MR0175 concernant les limites de dureté LF2.

Conclusion

Aucune des deux tailles de port n’est universellement supérieure dans tous les scénarios industriels. Le choix reste un calcul d"ingénierie strict équilibrant la dynamique des flux et des limites d"approvisionnement réalistes. La spécification de l"alésage interne correct garantit la sécurité des installations à long terme, des temps d"arrêt minimaux et des dépenses d"investissement optimisées.

Pour finaliser efficacement votre stratégie d’approvisionnement, envisagez les étapes d’action suivantes :

• Auditez les modèles hydrauliques : exécutez des simulations précises pour cartographier les chutes de pression sur tous les points d'isolement demandés.

• Définir la maintenance mécanique : confirmez si un segment de pipeline nécessite de futurs outils de raclage ou de raclage.

• Intervenez dès le début : consultez les fabricants de vannes pendant la phase de conception préliminaire pour effectuer des calculs Cv précis.

• Demander des profils de couple : demandez aux fournisseurs les exigences de couple exactes en fonction de votre fluide à basse température spécifique et de la classe de pression ASME.

FAQ

Q : Une vanne à passage réduit LF2 a-t-elle une pression nominale inférieure à celle d"une vanne à passage complet ?

R : Non. Les deux modèles conservent exactement la même classe de pression ASME (par exemple, classes 150, 300, 600). La différence réside entièrement dans la capacité de flux interne, et non dans la résistance à la pression de l"enceinte externe.

Q : Une vanne à orifice standard peut-elle être utilisée de manière interchangeable avec une vanne à orifice réduit ?

R : Oui, « port standard » et « port réduit » sont généralement des terminologies synonymes dans l"industrie des vannes. Les deux expressions indiquent un alésage interne exactement d"une taille nominale plus petite que la canalisation de raccordement.

Q : Comment la température nominale de -46 °C du LF2 affecte-t-elle le choix du matériau du siège ?

R : LF2 impose uniquement le boîtier externe en acier. Vous devez associer la carrosserie LF2 à des sièges souples basse température hautement compatibles. Des matériaux comme le Devlon, le PCTFE ou des mélanges spécialisés de PTFE garantissent une étanchéité parfaite sans se briser à des températures inférieures à zéro.

Q : Tous les robinets à tournant sphérique à passage intégral sont-ils montés sur tourillon ?

R : Non. Des tailles plus petites (généralement moins de 2 pouces) ou des classes de pression inférieures peuvent utiliser de simples conceptions à billes flottantes. Cependant, les systèmes à haute pression ou à basse température de plus grande taille s"appuient strictement sur un montage sur tourillon pour gérer un couple excessif et éviter une usure prématurée du siège.
