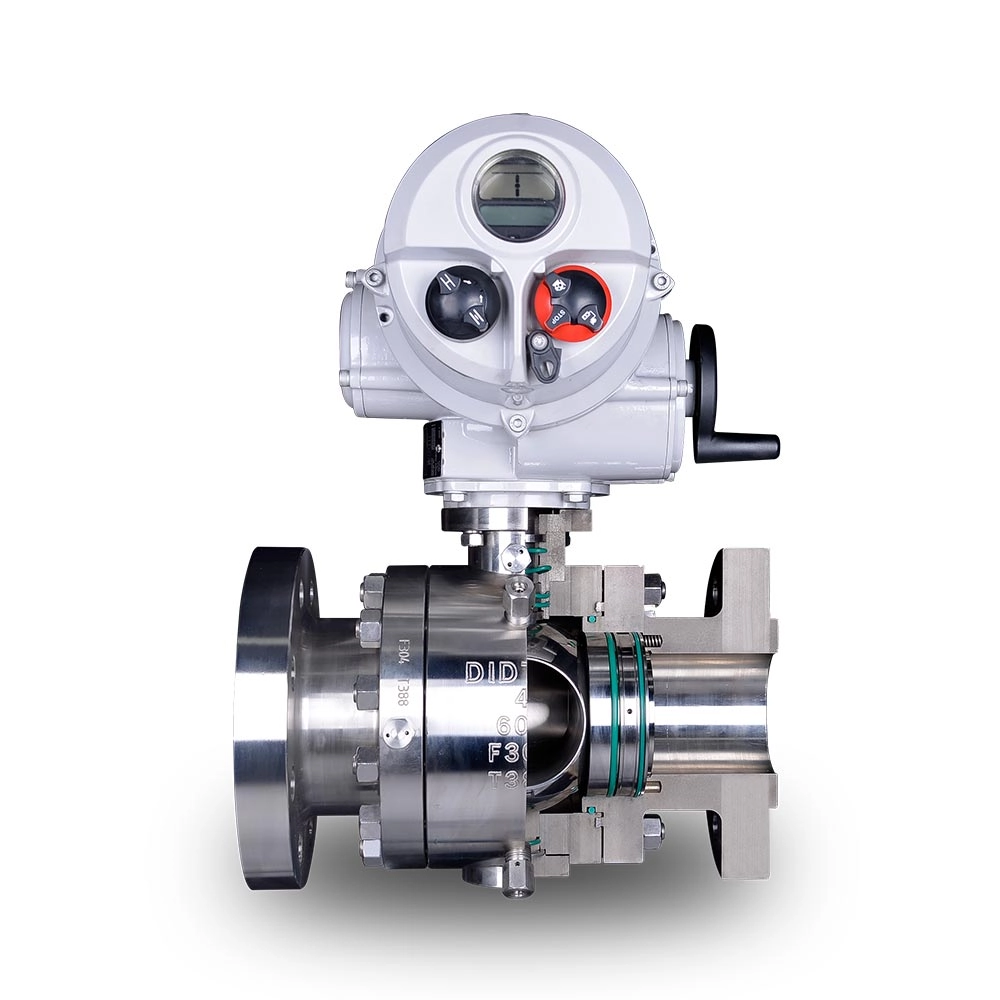

Vanne à boisseau sphérique électrique ATEX avec siège PEEK : antidéflagrante 200°C

L’exploitation de vannes automatisées dans des environnements dangereux avec des fluides à haute température présente une double menace : risque d’inflammation et déformation du siège. Si un composant tombe en panne sous une contrainte thermique extrême, des atmosphères explosives peuvent s"enflammer. La sécurité des centrales repose en grande partie sur une ingénierie robuste pour prévenir les accidents catastrophiques. Les systèmes de contrôle de processus exigent des composants d"isolation fiables.

Les vannes standard à siège en PTFE gèrent de manière fiable les applications générales, mais échouent mécaniquement à des températures proches de 150 °C à 180 °C, en particulier sous pression. Sous un cycle thermique continu, les polymères mous s"extrudent et perdent leurs capacités d"étanchéité. Les opérations sont confrontées à de graves fuites, à des émissions fugitives et à des temps d"arrêt accrus lorsque ces limites strictes sont dépassées. Le contrôle des fluides devient imprévisible lorsque l’intégrité du polymère se dégrade.

Pour les applications pétrochimiques, pharmaceutiques et de vapeur haute pression, la combinaison d"un actionneur électrique certifié ATEX avec un robinet à tournant sphérique à siège PEEK offre une solution vérifiable et conforme pour les opérations à 200°C. Cette configuration spécifique garantit une fermeture mécanique rigide tout en isolant avec succès les composants électroniques des dommages thermiques. Vous garantissez la sécurité de l’usine et maintenez une efficacité opérationnelle continue dans des environnements exigeants.

Points clés à retenir

• Supériorité matérielle : les sièges en PEEK (polyéther éther cétone) maintiennent leur intégrité structurelle et leur pression nominale à 200 °C, surpassant ainsi le PTFE standard.

• Alignement de conformité : les actionneurs électriques certifiés ATEX doivent répondre aux normes de boîtier spécifiques de la zone 1/2 ou de la zone 21/22 (généralement Ex d) pour empêcher l'inflammation dans les zones dangereuses.

• Réalité de l'actionnement : les sièges en PEEK génèrent une friction plus élevée que le PTFE, ce qui nécessite un dimensionnement de l'actionneur électrique ajusté en fonction du couple pour éviter le calage du moteur.

• Intégrité du système : les véritables performances antidéflagrantes à 200 °C nécessitent une évaluation globale du corps de la vanne, des joints de tige (par exemple, graphite flexible) et des supports de montage pour gérer le transfert thermique.

Le défi d"ingénierie : actionner des fluides à haute température dans des zones dangereuses

Les ingénieurs d’usine sont souvent confrontés à de graves goulots d’étranglement opérationnels. Ils doivent automatiser le contrôle des fluides là où des gaz ou des poussières explosifs croisent directement le fluide thermique, la vapeur ou l'huile chaude. Ces environnements ATEX exigent une extrême prudence. Lorsque les médias internes approchent les 200°C, les stratégies d’isolation automatisées conventionnelles s’effondrent rapidement. L’intersection d’atmosphères explosives et de chaleur extrême crée une enveloppe opérationnelle très impitoyable. Trouver une fiable vanne à boisseau sphérique électrique ATEX nécessite de naviguer dans des contraintes mécaniques et électriques rigoureuses.

Les actionneurs électriques standard ne disposent pas de chemins de flammes techniques. Ils présentent des risques d"inflammation directe dans des atmosphères volatiles. Un court-circuit électrique interne ou une étincelle de moteur peut enflammer instantanément les gaz inflammables environnants. Les solutions standards ne peuvent tout simplement pas survivre dans ces zones. De plus, les sièges en élastomère et en polymère standard sont confrontés à un phénomène mécanique appelé « flux à froid » ou extrusion thermique. Une chaleur intense ramollit la matière. La pression élevée du pipeline force alors le polymère ramolli hors de sa cavité usinée. La valve perd son étanchéité aux bulles. Les fuites se développent rapidement. La production s"arrête pendant que les équipes de maintenance remplacent les composants endommagés.

Vous devez établir une base de référence rigoureuse pour réussir. Un déploiement réussi nécessite un assemblage intégré. La mécanique de la vanne doit résister à un cycle thermique continu de 200 °C sans fuite. Simultanément, l’électronique de l’actionneur doit rester isolée, froide et entièrement conforme. Atteindre cet équilibre évite les arrêts inattendus des usines. L"intégrité du système repose sur la visualisation de la vanne, du matériel de montage et de l"actionneur comme un seul système thermique unifié. Vous ne pouvez pas simplement assembler des pièces standard et espérer un fonctionnement réussi.

Siège PEEK vs PTFE : évaluation d"un robinet à tournant sphérique haute température

La science des matériaux dicte le succès dans les applications thermiques extrêmes. L'évaluation d'un robinet à tournant sphérique haute température nécessite de comparer des chaînes de polymères spécifiques. PEEK signifie Polyéther éther cétone. Il possède une immense résistance à la traction et un point de fusion remarquablement élevé. Le PTFE et ses variantes renforcées comme le TFM se déforment rapidement sous une chaleur intense. Le PEEK reste fermement verrouillé en place. Sa structure semi-cristalline résiste aux dégradations mécaniques même lorsqu'elle est soumise à des contraintes thermiques continues. Vous gagnez une durabilité incroyable.

La dynamique pression-température (PT) définit les limites opérationnelles. Une vanne à siège PEEK maintient une courbe de pression nominale relativement plate jusqu"à 250°C. Il gère facilement la pression intense des pipelines à des températures élevées. Les indices de PTFE chutent de façon exponentielle après avoir franchi le seuil de 100°C. À 200°C, le PTFE n’offre pratiquement aucune rétention de pression fiable. Les opérateurs qui déploient par erreur du PTFE dans ces conditions subissent des explosions immédiates de leur siège.

Comparaison des caractéristiques des matériaux

La compatibilité des médias sépare davantage ces matériaux. Le PEEK résiste fortement aux produits chimiques agressifs, à la vapeur surchauffée et aux particules abrasives. Les polymères mous se dégradent rapidement dans ces conditions difficiles. La vapeur abondante provoque des cloques et des fissures sur les polymères de moindre importance. Le PEEK maintient une surface d’étanchéité impeccable. Il excelle dans les applications de boues sales et à haute température.

Nous devons reconnaître un compromis critique en matière de fiabilité. Le PEEK est nettement plus dur que les matériaux résilients standards. Les fabricants doivent l’usiner selon des tolérances beaucoup plus strictes pour obtenir un joint étanche aux bulles. De plus, il n’a pas le caractère spongieux du PTFE. Le PEEK se raye plus facilement si des débris durs restent coincés entre la boule et le siège. Vous devez installer des crépines en ligne en amont pour protéger les surfaces d"étanchéité des scories de soudage ou du tartre des tuyaux. Une mise en service minutieuse protège votre investissement.

Décryptage des exigences en matière de vannes et d"actionneurs certifiés ATEX

Les cadres réglementaires régissent tous les aspects de l’automatisation des zones dangereuses. La directive 2014/34/UE définit clairement ce qui fait d'un ensemble une vanne certifiée ATEX . Il impose des protocoles stricts de conception, de test et de documentation. Les fabricants doivent prouver que leur équipement empêche l'inflammation pendant les opérations normales et les conditions de panne anticipées. Vous ne pouvez pas compter sur des modifications non certifiées.

La matrice de classification des zones catégorise les risques environnementaux. Comprendre cette matrice garantit une sélection appropriée des équipements.

• Zones gazeuses (1 et 2) : Ces zones contiennent des vapeurs volatiles provenant de produits pétrochimiques ou de solvants. La zone 1 indique une présence fréquente de gaz.

• Zones poussiéreuses (21 et 22) : ces environnements traitent les particules combustibles comme les céréales, le sucre ou la poussière métallique.

• Boîtiers antidéflagrants (Ex d) : Ces boîtiers en fonte lourde contiennent des étincelles internes. Ils utilisent des chemins de flammes usinés pour refroidir les gaz qui s'échappent en dessous des températures d'inflammation.

• Sécurité accrue (Ex e) : Cette méthodologie de conception empêche entièrement la génération d'étincelles via des composants électriques spécialisés.

Les contraintes thermiques ont un impact important sur la sélection des actionneurs. La classe T (classe de température) dicte les températures de surface maximales autorisées. La surface externe de l"actionneur doit rester strictement en dessous du point d"inflammation de l"atmosphère dangereuse environnante. Le média interne de la valve à 200°C introduit une complication massive. Le transfert de chaleur conducteur remonte la tige de valve. Cette chaleur menace d"élever la température du boîtier de l"actionneur au-dessus de ses limites de classe T. Vous devez concevoir des barrières d’isolation pour maintenir des zones thermiques indépendantes.

Cadre de spécifications : Dimensionnement de votre robinet à tournant sphérique électrique ATEX

Un dimensionnement précis du couple nécessite une expertise approfondie. L'intégration d'un polymère rigide nécessite des ajustements mécaniques spécifiques. Le PEEK possédant un coefficient de friction plus élevé que le PTFE, les actionneurs doivent travailler plus fort. Le dimensionnement correct d’un robinet à tournant sphérique à actionneur électrique évite le calage catastrophique du moteur lors d’opérations critiques.

Vous devez appliquer un multiplicateur de « couple de décollage ». Les ingénieurs augmentent généralement la taille des actionneurs de 30 à 50 % pour les applications PEEK. La friction augmente considérablement lorsqu’une vanne reste fermée pendant de longues périodes. Cette friction nécessite une puissante poussée initiale de force de rotation. Un moteur sous-dimensionné surchauffera, déclenchera sa surcharge thermique interne et ne parviendra pas à ouvrir la ligne de traitement. Calculez toujours le couple en fonction de la pression différentielle maximale à 200°C.

La dissipation thermique dicte la stratégie de montage. Vous ne pouvez pas boulonner l"actionneur directement sur le coussinet de valve. Des supports de tige allongés et des supports d"ailettes de refroidissement sont absolument nécessaires. Ces composants créent un entrefer. Ils empêchent la chaleur du fluide de 200 °C de se transférer directement dans la boîte de vitesses de l"actionneur électrique et dans l"électronique sensible. Le flux d"air ambiant naturel à travers ce support dissipe efficacement l"énergie thermique. Il protège les circuits imprimés d’une dégradation prématurée.

Les spécifications des joints de tige exigent la même attention. Les joints toriques standard se dégradent rapidement.

• Les composants FKM ou Viton durcissent et se fissurent lors d"une exposition continue à 200°C.

• La garniture flexible en graphite chargée en direct fournit un contrôle fiable des émissions fugitives à haute température.

• Les rondelles Belleville maintiennent une force de compression constante sur les anneaux en graphite.

• Ce chargement dynamique compense les cycles de dilatation et de contraction thermique.

Les exigences électriques et de sécurité complètent le cadre de spécifications. Suivez ces étapes d’évaluation critiques :

1. Évaluez attentivement les entrées de tension primaire. Les options standard incluent 24 V CC, 110 V CA ou 220 V CA. Assurez-vous que l’alimentation électrique du site fournit un courant propre et ininterrompu.

2. Évaluez les valeurs du cycle de service. Les applications de modulation nécessitent des moteurs robustes capables d"effectuer des ajustements mineurs continus sans surchauffe.

3. Déterminez les besoins en matière de batterie de secours. Les pannes de courant dans les zones dangereuses nécessitent des réponses de sécurité immédiates.

4. Intégrez des modules à ressort de rappel. Ceux-ci garantissent que la vanne ne parvient pas à une position sûre (fail-closed ou fail-open) en cas de panne de courant complète.

Réalités de mise en œuvre et risques opérationnels pour un robinet à tournant sphérique à 200 degrés

Le déploiement sur le terrain révèle des réalités physiques manquées lors de l'ingénierie de bureau. Les risques de dilatation thermique menacent la fiabilité opérationnelle. Les pics de température rapides provoquent de graves chocs thermiques. La bille en acier inoxydable se dilate plus rapidement que le polymère rigide qui l'entoure. Cela amène la balle à se lier de manière agressive contre le siège PEEK. Si les tolérances ne sont pas correctement conçues, l’assemblage se verrouille solidement. Spécifier un véritable robinet à tournant sphérique à 200 degrés signifie que le fabricant a calculé avec précision ces coefficients de dilatation.

Les protocoles de mise en service évitent les pannes précoces. Le cycle à sec initial est essentiel. Actionner la vanne 10 à 20 fois avant d"introduire du liquide. Vous devez effectuer des tests de couple minutieux. Vérifiez l’intégrité du chemin de flamme sur le boîtier de l’actionneur. Assurez-vous que tous les boulons répondent aux spécifications de couple exactes. Effectuez ces vérifications avant d"introduire un milieu actif à 200°C dans le pipeline. Précipiter cette étape endommage souvent les joints internes de façon permanente.

Les cycles de maintenance diffèrent considérablement des applications standard. Un robinet à tournant sphérique à siège PEEK offre une durée de vie exceptionnellement longue. Cependant, le garnissage des tiges nécessite une attention de routine. Des cycles thermiques intenses desserrent les presse-étoupes standard au fil du temps. Mettez en évidence les indicateurs de maintenance prédictive dès le début. Surveillez les pics de courant du moteur à l’aide d’un système de contrôle distribué (DCS). Une augmentation soudaine de l’ampérage indique une augmentation de la friction des soupapes. Il s’agit d’un signe avant-coureur avant qu’une liaison catastrophique ne se produise. Les ajustements préventifs permettent d’économiser d’immenses temps d’arrêt.

Conclusion

La présélection de la bonne solution d’isolation automatisée nécessite une logique disciplinée. La spécification de cet assemblage robuste nécessite de vérifier simultanément trois éléments distincts. Vérifiez d’abord la certification ATEX spécifique du moteur. Deuxièmement, examinez la courbe PT stricte du corps de vanne à siège PEEK. Troisièmement, assurez-vous qu’une isolation thermique adéquate existe dans le kit de montage étendu. L’absence d’un seul élément compromet l’ensemble de l’installation.

Un contrôle rigoureux des fournisseurs protège votre installation. Conseillez aux acheteurs de demander des dessins d’assemblage complets avant l’achat. Exigez des certificats ATEX pour le modèle d’actionneur exact proposé. Exiger des rapports d"essais de matériaux certifiés (MTR) pour le corps de vanne et les sièges internes. La transparence des fabricants indique des protocoles de contrôle de qualité rigoureux.

Prenez des mesures décisives. Consultez immédiatement une équipe d’ingénierie spécialisée en vannes. Demandez-leur d"effectuer des calculs de couple précis en fonction de votre support spécifique. Demandez-leur d"effectuer des contrôles approfondis de compatibilité environnementale pour votre système de tuyauterie précis. Une ingénierie appropriée dès le départ élimine définitivement les risques liés aux zones dangereuses.

FAQ

Q : Pourquoi ne puis-je pas utiliser une vanne à siège métallique standard au lieu d"une vanne à bille à siège PEEK pour 200°C ?

R : Les sièges en métal supportent incroyablement bien la chaleur élevée, mais sont nettement plus chers. Leur actionnement nécessite un couple de fonctionnement beaucoup plus élevé. De plus, les sièges métalliques n’atteignent généralement que des taux de fuite de classe V. Le PEEK atteint facilement une étanchéité de classe VI (étanche aux bulles). Vous bénéficiez d’une isolation supérieure à un coût initial inférieur et nécessitez moins d’énergie électrique pour fonctionner.

Q : Le fluide à 200°C affecte-t-il la classification ATEX de l"actionneur électrique ?

R : Oui, cela affecte fortement la sécurité si la chaleur remonte la tige. Des supports d’espacement thermique appropriés sont absolument nécessaires. Ils garantissent que la température ambiante de la surface de l"actionneur reste bien dans les limites certifiées ATEX. En règle générale, les actionneurs électriques standard doivent fonctionner strictement entre des environnements ambiants de -20°C à +60°C.

Q : Les actionneurs électriques ATEX sont-ils disponibles en commande modulante (proportionnelle) ?

R : Oui, ils sont largement disponibles. Les actionneurs ATEX intègrent facilement des positionneurs 4-20 mA pour un contrôle précis du débit. Cependant, le siège PEEK standard sert principalement aux applications d"isolation marche/arrêt. Si votre processus nécessite une modulation continue, les experts recommandent fortement les modèles à bille V-Port. Ils empêchent l"érosion rapide du siège et garantissent des caractéristiques de contrôle de débit linéaire.
