Dans le contrôle des fluides industriels à haute pression, une déviation fiable du débit est essentielle à l’intégrité et à la sécurité du système. Les installations de traitement exigent un acheminement transparent des fluides agressifs. Vous avez besoin de composants conçus pour supporter des forces hydrauliques extrêmes en toute sécurité. Le recours à des conceptions à bille flottante standard pour les applications de déviation exigeantes entraîne souvent une usure rapide du siège, un couple de fonctionnement excessif et des fuites catastrophiques sous des pressions différentielles élevées. Ces pannes perturbent les opérations de l’usine et présentent de graves risques environnementaux. Les exploitants d’usines sont fréquemment confrontés à des vannes grippantes ou à des pannes prématurées de composants lors de transitions critiques. Le robinet à tournant sphérique à trois voies ancre mécaniquement la bille, absorbant la pression de la conduite et assurant une commutation précise. Une spécification correcte nécessite toutefois une évaluation rigoureuse de la géométrie du port, de la dynamique des flux et de la disposition du système. Nous fournissons aux ingénieurs de procédés et aux équipes d"approvisionnement un cadre clair et indépendant du fournisseur pour évaluer, spécifier et intégrer des vannes de dérivation montées sur tourillon.
Tourillon sur flottement : le montage sur tourillon est obligatoire pour le service de déviation haute pression afin d"éviter l"écrasement du siège en aval et de maintenir le couple d"actionnement prévisible.
La géométrie du port dicte la fonction : un robinet à tournant sphérique à port en L est standard pour une commutation stricte (déviation), tandis qu"un robinet à tournant sphérique à port en T offre des options de débit continu mais risque un mélange transitoire.
La configuration du système est importante : le remplacement de deux vannes de bloc séparées par une vanne à bille à 3 voies réduit l"encombrement de la tuyauterie et garantit une commutation synchronisée, même si cela nécessite une planification de maintenance spécifique.
Mise à l"échelle de l"actionnement : le tourillon conçoit un couple de base inférieur, mais le service de dérivation nécessite un dimensionnement conservateur de l"actionneur pour gérer la résistance dynamique du fluide pendant la phase de transition.
Les ingénieurs sous-estiment souvent la poussée hydraulique présente dans les applications de dérivation. Dans un scénario de vanne de dérivation haute pression , une pression de conduite agressive force constamment la bille interne contre l'orifice aval fermé. Les robinets à tournant sphérique flottant dépendent entièrement de cette pression pour obtenir une étanchéité. Ils poussent la boule non ancrée directement dans le siège souple en aval.
Une pression différentielle élevée dans les configurations flottantes à trois voies provoque plusieurs modes de défaillance graves. Cela crée une usure inégale du siège car le fluide écrase de manière agressive le siège aval. Cette friction extrême provoque le « blocage » de la valve au fil du temps. Les opérateurs doivent alors installer des actionneurs surdimensionnés pour surmonter le frottement statique qui en résulte. Finalement, le siège déformé permet des fuites de dérivation catastrophiques.

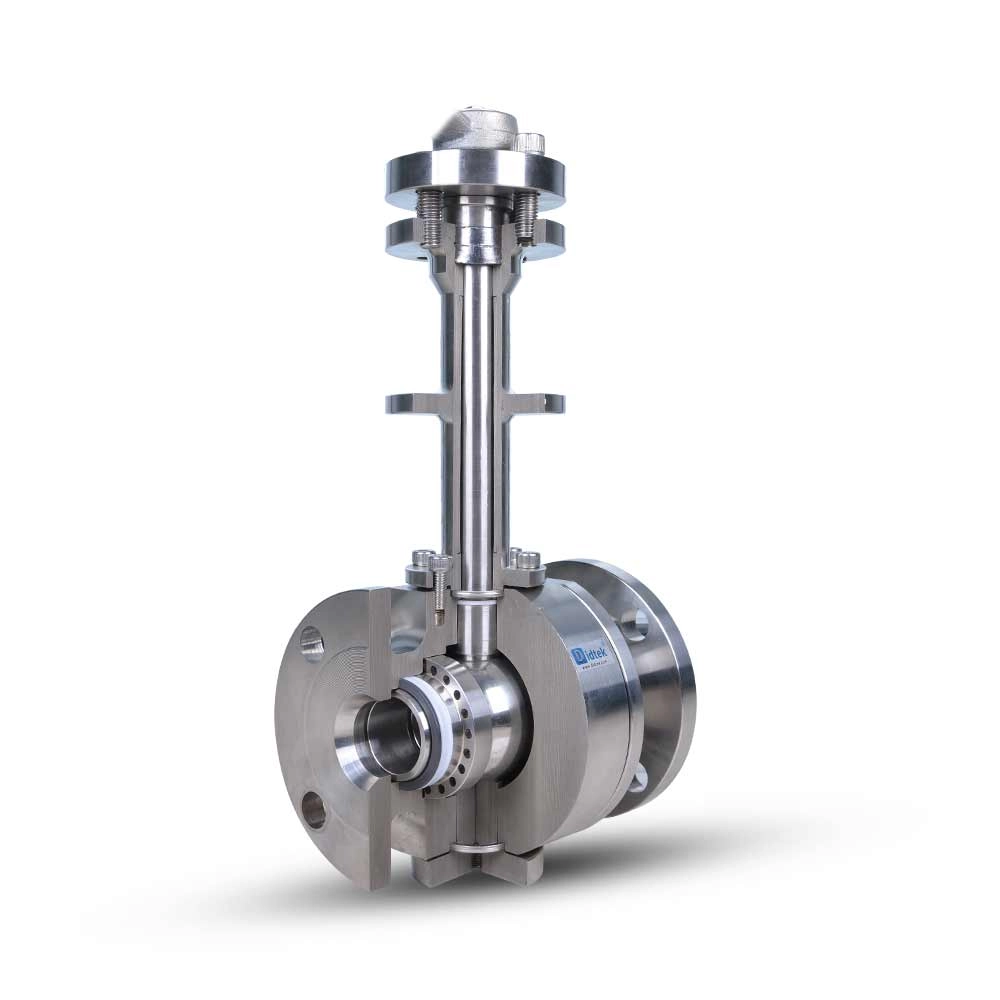

Le montage sur tourillon résout entièrement ces limitations mécaniques. La conception du tourillon ancre mécaniquement la boule en haut et en bas à l"aide d"arbres robustes. Cet ancrage structurel absorbe complètement la poussée hydraulique. Il éloigne la lourde charge des sièges délicats et la transfère dans le forgeage robuste du corps de vanne. Les sièges n"ont besoin que de petits ressorts internes pour maintenir l"étanchéité contre la bille.
Vous pouvez identifier une installation de dérivation réussie en observant des critères spécifiques. L’opération doit démontrer les critères suivants :
Couple de fonctionnement nettement inférieur à celui des équivalents flottants.
Durée de vie du siège prolongée nécessitant moins d’arrêts de maintenance planifiés.
Capacité d’étanchéité bidirectionnelle ou multidirectionnelle vérifiable sur tous les ports.
Performances stables de l’actionneur sans avoir besoin de réétalonnages fréquents.
La sélection de la géométrie correcte du port interne détermine la manière dont les transitions sont fluides entre vos tracés de tuyauterie. Les ingénieurs doivent choisir entre deux configurations de billes principales en fonction des exigences du processus.
Un robinet à tournant sphérique à port en L nécessite une rotation de 90 degrés pour diriger le débit d'une entrée commune vers l'une des deux sorties mutuellement exclusives. Le canal interne forme un angle droit. Il achemine strictement les médias vers la route A ou la route B.
Vous devez spécifier cette géométrie pour la fermeture absolue de la ligne alternative. Il excelle dans les applications nécessitant une séparation stricte des chemins de fluides. Cependant, cette conception présente une limitation mécanique distincte. Un arrêt complet du débit se produit momentanément pendant la rotation de 90 degrés. Les ingénieurs appellent cela un scénario de « tête morte ». Les pompes en amont connaîtront brièvement un débit nul, ce qui peut déclencher des systèmes de sécurité si elles ne sont pas gérées.
Un robinet à tournant sphérique à port en T comporte un canal interne droit coupé par un canal perpendiculaire. Il est entièrement capable de détourner le flux grâce à une capacité de rotation à 180 degrés. Cependant, les fabricants le conçoivent principalement pour diviser les flux ou mélanger plusieurs entrées.
Cette configuration fonctionne mieux pour les applications où l"équipement en amont ne peut pas être bloqué. Il permet une commutation « faire avant coupure ». La vanne ouvre légèrement le nouveau chemin d"écoulement avant de fermer complètement l"ancien. Cela évite les pics de pression en amont. La principale limitation est le risque plus élevé de contamination croisée temporaire. De petites quantités de fluide provenant de la route A se mélangeront à la route B pendant la rotation de transition.
Tableau : Comparaison des caractéristiques de la géométrie des ports
Fonctionnalité | Géométrie du port L | Géométrie du port en T |
|---|---|---|
Fonction principale | Détournement strict (A ou B) | Mixage, division ou bypass |
Type de commutation | Pause avant fabrication | Faire avant la pause |
Risque de tête morte | Élevé (blocage momentané) | Faible (débit continu possible) |
Risque de mélange croisé | Zéro | Élevé pendant la transition |
Les ingénieurs chimistes et hydrauliques débattent fréquemment de l’architecture optimale pour la dérivation des flux. Vous pouvez acheminer les fluides à l"aide d"une seule vanne multiport ou d"une combinaison de vannes de sectionnement standard. Les deux approches offrent des avantages opérationnels uniques.
Le choix d’un seul robinet à tournant sphérique à 3 voies garantit une synchronisation. Il devient mécaniquement impossible que les deux lignes soient ouvertes ou fermées incorrectement si elles sont correctement portées. Cela fournit un mécanisme de routage de sécurité. Cela réduit également considérablement l’encombrement de votre tuyauterie et les coûts d’installation. Vous éliminez le besoin d’un raccord de tuyauterie complexe à jonction en T, d’une deuxième vanne de sectionnement lourde et d’un actionneur automatisé redondant.
Alternativement, l"utilisation de deux vannes 2 voies séparées offre une isolation de maintenance supérieure. Les techniciens trouvent beaucoup plus facile de desservir une ligne spécifique tout en gardant l"autre opérationnelle via des boucles de dérivation. Des vannes séparées garantissent également un contrôle absolu de la contamination. Vous ne courez aucun risque de croisement transitoire qui peut parfois se produire à l’intérieur de la cavité d’une vanne multivoies lors de la rotation.
Nous recommandons une matrice de décision structurée pour ce choix architectural. Choisissez l’option multiport unique lorsque l’espace physique, le coût du projet et l’actionnement synchrone sont primordiaux. Choisissez des vannes doubles séparées si l"isolation absolue des conduites pendant les transitions reste une exigence stricte de conformité réglementaire.
Des spécifications appropriées évitent une défaillance prématurée dans des environnements difficiles. Vous devez évaluer rigoureusement les matériaux du siège, les limites de pression et les forces d"actionnement.
Analysez la pureté des fluides de traitement : les sièges souples en PTFE, nylon ou PEEK fonctionnent parfaitement pour les fluides propres. Le PEEK devient obligatoire pour les températures et pressions plus élevées en raison de sa rigidité mécanique.
Évaluer l'abrasivité du support : les sièges métalliques recouverts de carbure de tungstène ou de carbure de chrome sont obligatoires pour les supports abrasifs. Vous devez spécifier un siège métallique pour les boues ou les applications à haute température où les plastiques souples fondraient ou s'éroderaient.
Vous devez soigneusement faire correspondre les classifications ASME ou ANSI aux pics de pression prévus du système. Cette correspondance devient particulièrement cruciale lors de la spécification d'un robinet à tournant sphérique hydraulique pour les machines lourdes. Les accessoires pour tracteurs et les presses industrielles génèrent d'énormes coups de bélier pendant leur fonctionnement. Le corps de la vanne doit contenir ces pointes transitoires en toute sécurité.
De plus, les ingénieurs doivent choisir entre des configurations à passage intégral et à passage réduit. Les modèles à passage intégral maintiennent des canaux d"écoulement de la taille d"un tuyau, minimisant ainsi les chutes de pression. Les modèles à alésage réduit créent des changements de vitesse d"écoulement et des chutes de pression mineures, mais ils réduisent le poids et la taille globaux des composants.
L’actionnement nécessite des calculs techniques précis. Ne dimensionnez pas votre actionneur automatisé uniquement en fonction du couple statique. Vous devez activement tenir compte du couple dynamique de « décollage » requis pour déplacer les voies d"écoulement sous une pression différentielle maximale. La résistance du fluide change considérablement à mesure que la balle tourne à mi-chemin de sa course. Appliquez toujours un facteur de sécurité conservateur à vos calculs de couple.
L’installation d’un système de dérivation de flux complexe introduit des risques opérationnels spécifiques. Les ingénieurs procédés doivent anticiper les chocs du système et les facteurs environnementaux lors de la mise en service.
Les vannes automatisées à action rapide peuvent provoquer de graves coups de bélier lors de la mise hors tension d"une configuration à port en L. L’énergie cinétique du fluide en mouvement s’arrête instantanément, créant une onde de choc destructrice. Vous pouvez atténuer ce risque en contrôlant activement la vitesse de l"actionneur. Utilisez des limiteurs de contrôle de débit sur les actionneurs pneumatiques pour ralentir la rotation. Si vous utilisez des actionneurs électriques, mettez en œuvre des entraînements à fréquence variable (VFD) pour réduire la vitesse pendant les derniers degrés de fermeture.
Vous devez également aborder la question du soulagement de la pression dans la cavité. Les conceptions à tourillon emprisonnent intrinsèquement un petit volume de fluide dans la cavité corporelle entre les sièges. Si le milieu de traitement se dilate en raison des changements de température ambiante, la pression piégée augmente rapidement. Les mécanismes de soulagement des cavités sont essentiels pour éviter le blocage de la vanne ou la rupture catastrophique du corps. Préciser des sièges auto-soulagés (effet piston unique) ou des vannes de purge de cavité externe pour gérer cette expansion.
Enfin, l’orientation de l’installation affecte considérablement la longévité. L"orientation de la tige vers le haut est une pratique courante pour éviter une accumulation importante de débris dans la zone sensible de compactage. Une bonne orientation verticale s’avère particulièrement importante dans les scénarios d’écoulement multidirectionnel. Les sédiments peuvent se déposer de manière imprévisible à l’intérieur du corps de la vanne, entraînant des dommages abrasifs sur le roulement du tourillon inférieur s’il est mal orienté.
Le choix d'un robinet à tournant sphérique à trois voies pour le service de dérivation nécessite une analyse technique minutieuse. Vous devez donner la priorité à la stabilité mécanique en sélectionnant une conception ancrée par tourillon plutôt que des alternatives flottantes. L'évaluation de votre géométrie de routage précise entre une déviation stricte des ports L ou un mélange continu des ports T dicte la sécurité de votre système. La gestion de la mécanique des flux transitoires évite des dommages coûteux aux équipements.
Les ingénieurs doivent prendre des mesures immédiates en compilant une fiche technique complète sur le processus. Détaillez votre pression différentielle maximale attendue sur tous les ports. Définissez votre risque de croisement acceptable, en décidant formellement entre les opérations de création avant rupture et de rupture avant création. Confirmez votre disponibilité d’actionnement sur site avant de contacter les fabricants pour une liste restreinte finale.
R : Oui, en utilisant un actionneur avec des butées à 90 degrés, un port en T peut agir comme un inverseur. Cependant, cela permettra brièvement l"écoulement dans les deux ports en aval simultanément pendant la transition mécanique. Cela le rend inapproprié si une isolation stricte du chemin est nécessaire.
R : La haute pression pousse la bille flottante de manière agressive dans le siège fermé en aval. Cette poussée physique constante entraîne une déformation rapide du siège, des fuites de dérivation et un frottement excessif. Les exigences de couple qui en résultent dépassent facilement les actionneurs automatisés standard.
R : "Make-before-break" connecte le nouveau chemin de flux avant de fermer complètement l"ancien. Cela évite les pics de pression mais permet le mélange des fluides. "Break-before-make" ferme complètement le premier chemin avant d"ouvrir le second. Cela empêche complètement le mélange mais provoque un blocage momentané de la tête morte.
R : Oui. Étant donné que les tourillons mécaniques fixent fermement la bille et que les sièges internes sont généralement chargés par ressort contre la surface de la bille, ils gèrent sans effort le fluide entrant depuis n"importe quelle direction d"orifice. Cela diffère considérablement de nombreuses conceptions flottantes unidirectionnelles.
