La défaillance des vannes dans les raffineries pétrochimiques et les centrales électriques entraîne d’énormes risques financiers et de sécurité. Les canalisations à service intensif sont confrontées chaque jour à des pressions extrêmes et à des contraintes thermiques. Un équipement de qualité inférieure devient rapidement un handicap dangereux dans ces conditions difficiles. Les architectures traditionnelles à assise souple et flottantes présentent des limites indéniables. Les matériaux polymères fondent, se déforment ou s'extrudent lorsqu'ils sont exposés à une chaleur extrême. Cette dégradation physique compromet instantanément l’étanchéité critique. De plus, une balle flottante standard dépend fortement de la pression de la ligne. La pression déplace la bille vers l'aval et surcharge fortement le siège. Le robinet à tournant sphérique à siège métallique s'impose comme le choix architectural définitif pour les applications industrielles sévères. Nous avons conçu ce guide complet pour définir vos exigences techniques exactes. Vous découvrirez comment spécifier les paramètres précis nécessaires à un fonctionnement hautement fiable. Nous explorerons les choix de matériaux structurels, les normes industrielles en matière de fuite et les revêtements de revêtement dur essentiels.
Points clés à retenir
Les sièges souples échouent généralement au-dessus de 260°C (500°F) ; les conceptions à siège métallique sont obligatoires pour les températures extrêmes soutenues.
Le montage sur tourillon empêche la bille d"écraser le siège aval sous haute pression et dilatation thermique.
Une spécification appropriée nécessite d"adapter les revêtements durs (par exemple, carbure de tungstène, stellite) au profil d"abrasivité et de température du support spécifique.
Le respect des normes exactes en matière de fuite (par exemple, ANSI/FCI 70-2 Classe V ou VI) et le choix des matériaux structurels (forgés ou moulés) dictent la fiabilité à long terme.

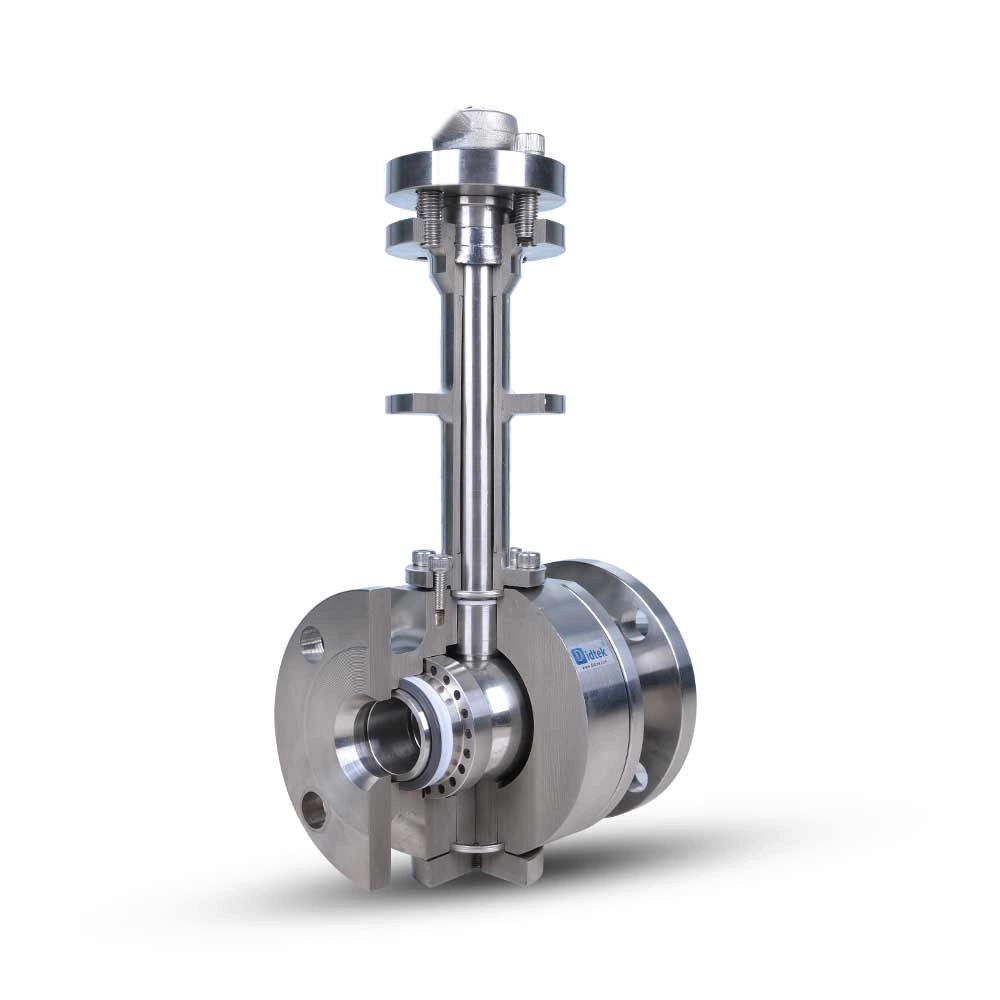

Pourquoi les températures extrêmes nécessitent une conception de tourillon à siège métallique
Lorsque vous gérez des pipelines industriels exigeants, une dégradation thermique rapide constitue une menace constante et grave. Les sièges souples standard reposent sur des polymères comme le PTFE, le RTFE ou le PEEK. Ces matériaux fonctionnent parfaitement dans des environnements ambiants standards. Cependant, ils perdent rapidement leur intégrité structurelle au-dessus de 260°C (500°F). Une chaleur élevée les fait ramollir, fondre ou extruder physiquement hors de la zone de scellage sous pression. Cette dégradation du polymère entraîne des éruptions catastrophiques ou de graves fuites en aval. Vous ne pouvez tout simplement pas risquer ces pannes imprévisibles lors de traitements chimiques dangereux ou de génération de vapeur.
Il faut également examiner attentivement les forces mécaniques en jeu lors du fonctionnement. Une conception à bille flottante repose entièrement sur la pression du fluide en amont. La pression pousse avec force la bille contre le siège aval pour créer un joint temporaire. Ajoutez une chaleur extrême à cette équation mécanique et la boule sphérique se dilate. La dilatation thermique combinée à la poussée à haute pression surcharge considérablement le siège. Cela provoque des dommages physiques permanents et une panne immédiate du système.
L'avantage du tourillon résout directement ce cauchemar mécanique. Une tige de tourillon inférieure robuste maintient la boule fermement en place. Il absorbe la pression massive de la conduite directement dans le corps lourd de la vanne. La balle tourne librement sur son axe sans se déplacer vers l'aval. Cette conception technique protège le siège de l’usure excessive et de l’écrasement thermique. Il garantit un couple d’étanchéité constant et gérable. Pour les environnements nécessitant une gestion simultanée de la pression et de la chaleur, le robinet à tournant sphérique reste votre exigence de base non négociable.
Critères d"évaluation de base pour un robinet à tournant sphérique haute température
Choisir le bon robinet à tournant sphérique haute température nécessite une attention rigoureuse aux détails structurels internes. Vous devez évaluer la métallurgie de base, les tolérances de fuite exactes et la mécanique interne dynamique.
Matériau et construction du corps de base
Les fabricants construisent des corps de vannes en utilisant des méthodes de moulage ou de forgeage. Les corps moulés coûtent moins cher au départ mais comportent des risques opérationnels inhérents. Le processus de coulée liquide laisse souvent une porosité microscopique, un retrait ou des vides dans la paroi métallique. Ces défauts cachés se dilatent violemment sous l’effet d’un choc thermique extrême, provoquant des ruptures soudaines et dangereuses des coques.
Nous recommandons fortement de sélectionner une vanne en métal forgé pour les applications sévères. L'acier forgé présente une structure de grain uniforme et hautement comprimée. Il élimine entièrement la porosité interne et les vides cachés. Cette structure dense offre une résistance supérieure aux chocs thermiques intenses et aux contraintes mécaniques des pipelines. Votre choix d’alliage haute température dépendra entièrement de votre seuil thermique spécifique :
Acier au carbone (A105) : fiable pour les processus industriels modérés fonctionnant jusqu'à 425°C (800°F).
Acier inoxydable (F304 / F316) : Offre une excellente résistance à la corrosion pour les environnements atteignant jusqu'à 538°C (1000°F).
Inconel ou Monel : Absolument nécessaire pour les environnements thermiques extrêmes dépassant 800°C (1470°F).
Tolérances de classe de fuite
Les acheteurs se méprennent souvent sur les taux de fuite acceptables dans les applications à service sévère. Un robinet à tournant sphérique à siège métallique n'obtient pas naturellement une fermeture étanche aux bulles. Les polymères souples s'adaptent facilement à la surface incurvée de la balle. Les composants métalliques ne peuvent tout simplement pas fléchir ou se déformer de la même manière.
Vous devez définir clairement vos fuites acceptables en fonction de la criticité du processus. La norme industrielle ANSI/FCI 70-2 définit ces limites avec une précision mathématique. Les tests de classe V impliquent de l’eau à haute pression et permettent un minimum de chutes par minute. La classe VI représente la norme la plus élevée absolue en matière de joints métalliques. Il n"autorise qu"un nombre très limité et compté de bulles d"air par minute. Spécifiez la classe VI si votre application implique des gaz toxiques, des produits chimiques volatils ou des réglementations environnementales strictes.
Mécanismes de siège à ressort
Le métal se dilate considérablement lorsqu"il est chauffé. Il rétrécit rapidement une fois refroidi. Ce cycle thermique constant fait des ravages sur les composants internes statiques. Si le siège reste rigide, la dilatation thermique bloquera la bille. À l’inverse, un refroidissement rapide créera des interstices microscopiques et provoquera des fuites immédiates.
Les sièges dynamiques, alimentés par ressorts, préviennent les deux scénarios de panne. Les ingénieurs installent des ressorts Inconel ou Belleville robustes derrière les sièges métalliques. Ces ressorts maintiennent à tout moment un contact ferme et continu entre le siège et la bille. Ils absorbent la dilatation physique lors de pics de température massifs. Ils poussent continuellement le siège vers l"avant lors de refroidissements soudains. Cette action dynamique garantit une étanchéité fiable quelles que soient les fluctuations thermiques rapides.
Sélection de revêtements durs pour la balle et le siège
Le frottement agressif du métal nu contre le métal nu crée une immense friction. Cette friction génère une chaleur localisée extrême. Les deux métaux vont rapidement se irriter, se rayer et se lier de manière permanente. Vous devez appliquer des revêtements durs spécialisés pour éviter cette usure rapide. Ces revêtements spécifiques protègent les surfaces conçues avec précision et prolongent la durée de vie opérationnelle.
Évaluation des technologies de revêtement pour un robinet à tournant sphérique à siège rigide
Les performances sur le terrain de votre vanne à boisseau sphérique à siège rigide dépendent fortement du traitement de surface choisi. Les techniciens les appliquent souvent par projection thermique HVOF (High-Velocity Oxygen Fuel). Vous devez adapter la chimie du revêtement à l'abrasivité et à la température maximale de votre support. Passez en revue les options technologiques ci-dessous.
Tableau comparatif des revêtements durs
Technologie de revêtement
Seuil de température maximum
Points forts des principales applications
Limitations courantes
Carbure de tungstène (TC)
~538 °C (1 000 °F)
Abrasion sévère, haute pression et fluides lourds.
S"oxyde et se dégrade rapidement à des températures extrêmement élevées.
Carbure de chrome (CrC)
~815 °C (1 500 °F)
Des températures élevées combinées à des environnements très corrosifs.
Offre une dureté brute légèrement inférieure à celle du carbure de tungstène.
Stellite (à base de cobalt)
Extrême (800°C+)
Minimiser le grippage métal sur métal sous contrainte thermique.
Moins efficace contre l’abrasion particulaire forte et forte.
Le processus de rodage
L’application du revêtement de surface épais n’est que la première étape de fabrication. Le fabricant doit parfaitement accoupler l’ensemble boule et siège avant l’assemblage. Les techniciens effectuent une procédure d"usine méticuleuse appelée rodage. Ils broient physiquement la bille revêtue et les sièges ensemble à l"aide d"une pâte diamantée industrielle. Cela garantit un profil de surface parfaitement adapté sur toute la bande d’étanchéité. Vous ne pourrez pas échanger ces composants ultérieurement sur le terrain. Ils restent un ensemble permanent pour garantir une intégrité absolue de l’étanchéité.
Risques de mise en œuvre : gestion des liaisons thermiques et du grippage
Même les équipements les plus coûteux peuvent tomber en panne si vous ignorez les risques de mise en œuvre au niveau du système. Vous devez gérer de manière proactive les liaisons thermiques, l’accumulation de débris abrasifs et les lourdes charges d’actionnement.
Atténuation des liaisons thermiques
Les pics soudains de température créent un phénomène très dangereux appelé liaison thermique. La boule sphérique se dilate généralement plus rapidement que l’épaisse paroi externe du corps. Si les tolérances d"usine sont trop serrées, la bille expansible se bloque violemment contre les sièges. L"unité devient totalement inutilisable.
Vous pouvez éviter cela en spécifiant dès le départ les tolérances de fabrication correctes. Discutez de vos tarifs de chauffage exacts avec l’équipe d’ingénierie. Ils concevront des écarts de dilatation thermique personnalisés pour s’adapter au changement. De plus, vous devez vous assurer qu’ils utilisent des matériaux internes thermiquement adaptés. La tige, la bille et le corps devraient idéalement posséder des coefficients de dilatation thermique presque identiques.
Considérations spécifiques aux médias
Votre fluide fluide dicte le profil de siège exact dont vous avez besoin. Les gaz à haute température nécessitent une bande d’étanchéité exceptionnellement lisse et large. Les gaz pénètrent facilement dans les rayures microscopiques, la finition de la surface doit donc rester impeccable.
Les liquides visqueux ou les boues chargées de particules présentent un défi totalement différent. Les particules solides restent coincées entre la bille et le siège pendant la rotation. Cela ruine le revêtement dur coûteux au fil du temps. Vous devez demander des sièges de grattoir spécialisés pour ces applications difficiles. Le bord d’attaque tranchant d’un siège de grattoir élimine physiquement les débris. Il nettoie activement la surface de la balle à chaque fois qu"elle tourne.
Dimensionnement de l"actionnement
Le contact métal sur métal génère une friction de rotation incroyablement élevée. Par conséquent, ces systèmes nécessitent un couple de fonctionnement nettement plus élevé que les variantes à siège souple. Un sous-dimensionnement de votre actionneur pneumatique ou électrique paralysera complètement votre système automatisé. Suivez ces étapes critiques lors du dimensionnement des actionneurs robustes :
Calculez le couple de fonctionnement de base requis à votre pression de fonctionnement maximale absolue.
Ajoutez le coefficient de frottement spécifique généré par le revêtement dur choisi.
Tenez compte du couple de décollage massif nécessaire une fois que l"équipement est resté inactif par temps de chaleur élevé.
Surdimensionnez la sélection finale de l"actionneur par une marge de sécurité généreuse de 30 % à 50 %.
Présélection de votre partenaire Valve et prochaines étapes
L’acquisition d’équipements de service intensif nécessite une diligence raisonnable en matière d’ingénierie. Vous devez vérifier en profondeur les informations d"identification du fabricant avant de signer les bons de commande. Les échecs du contrôle qualité dans ce secteur critique entraînent des catastrophes à l’échelle de l’usine.
Vérification des normes
Un fournisseur faisant autorité doit se conformer strictement aux cadres industriels reconnus à l’échelle mondiale. Assurez-vous qu’ils détiennent des certifications API 6D actives pour les applications de pipeline exigeantes. Exigez un respect strict et documenté de la norme API 598 pour des tests de pression complets. De plus, vérifiez les certifications de test d’incendie API 607 ou API 6FA. Ceux-ci garantissent que l’unité reste entièrement sécurisée contre le feu et confinée en cas d’urgence.
Preuve de test
N’acceptez jamais d’équipement de service sévère sans un historique de tests documenté. Conseillez à votre équipe d’approvisionnement de demander des rapports officiels de tests à haute température (HT). Ces rapports détaillés prouvent que l"assemblage maintient réellement sa classe de fuite à votre température de fonctionnement maximale. De plus, exigez des rapports d"essais de matériaux (MTR) complets conformément à la norme EN 10204 3.1 ou 3.2. Les MTR vérifient rigoureusement la composition chimique exacte des alliages forgés utilisés dans votre commande.
Prochaine étape exploitable
N"approchez pas un fabricant avec des exigences vagues ou incomplètes. Vous devez d’abord rassembler vos paramètres de fonctionnement exacts. Documentez votre température continue maximale et votre température maximale absolue. Enregistrez la pression maximale de la conduite et définissez clairement le type de fluide. Spécifiez votre débit requis et la classe de fuite cible. Une fois ces données vitales compilées, consultez un fabricant spécialisé pour un examen technique complet.
Conclusion
Le choix d’un équipement pour service intensif à haute température implique un équilibre expert entre la dilatation thermique, la gestion du frottement et la science avancée des matériaux.
Une architecture à tourillon entièrement supportée élimine les défaillances mécaniques couramment observées dans les conceptions flottantes soumises à des contraintes thermiques intenses.
Les revêtements durs de précision comme le Stellite et le carbure de tungstène empêchent le grippage destructeur et prolongent considérablement la durée de vie opérationnelle.
La précision des spécifications initiales dicte directement la sécurité, l"efficacité et la fiabilité mécanique globales de votre usine.
Rassemblez dès aujourd’hui vos données spécifiques sur les fluides et la pression et demandez une assistance technique dédiée ou des téléchargements CAO pour commencer votre examen technique.
FAQ
Q : Quelle est la température de fonctionnement maximale d’un robinet à tournant sphérique à siège métallique ?
R : La limite maximale dépend entièrement de l’alliage de base et du revêtement appliqué. L"acier au carbone standard fonctionne de manière fiable jusqu"à 425°C (800°F). Cependant, les conceptions spécialisées utilisant des corps Inconel avancés et un rechargement dur Stellite peuvent facilement dépasser 800°C (1 470°F) dans des applications industrielles sévères.
Q : Un robinet à tournant sphérique à siège métallique peut-il atteindre zéro fuite ?
R : Le véritable « zéro fuite » est incroyablement rare dans le domaine de l"étanchéité métal sur métal. Les polymères mous se conforment facilement, mais pas les métaux rigides. ANSI/FCI 70-2 Classe VI est la norme reconnue la plus élevée. Il autorise un taux de bulles par minute très limité et admissible, ce qui est acceptable pour la plupart des processus critiques.
Q : Pourquoi un robinet à tournant sphérique est-il meilleur qu"un robinet à tournant sphérique flottant pour les températures élevées ?
R : La conception du tourillon isole complètement le siège de la pression totale de la conduite. Une tige inférieure ancre fermement la balle en place. Cela évite les graves dommages mécaniques provoqués lorsque la poussée à haute pression se combine avec une dilatation thermique rapide pour écraser le siège en aval.
Q : Qu’est-ce qui cause le grippage des vannes métalliques à haute température ?
R : Le grippage se produit lorsque des métaux nus identiques se frottent sous une pression intense et élevée. La friction extrême et le manque de lubrification provoquent la soudure et la déchirure des pics de surface microscopiques. L"application de revêtements durs spécialisés comme le Stellite empêche efficacement cette friction destructrice.
