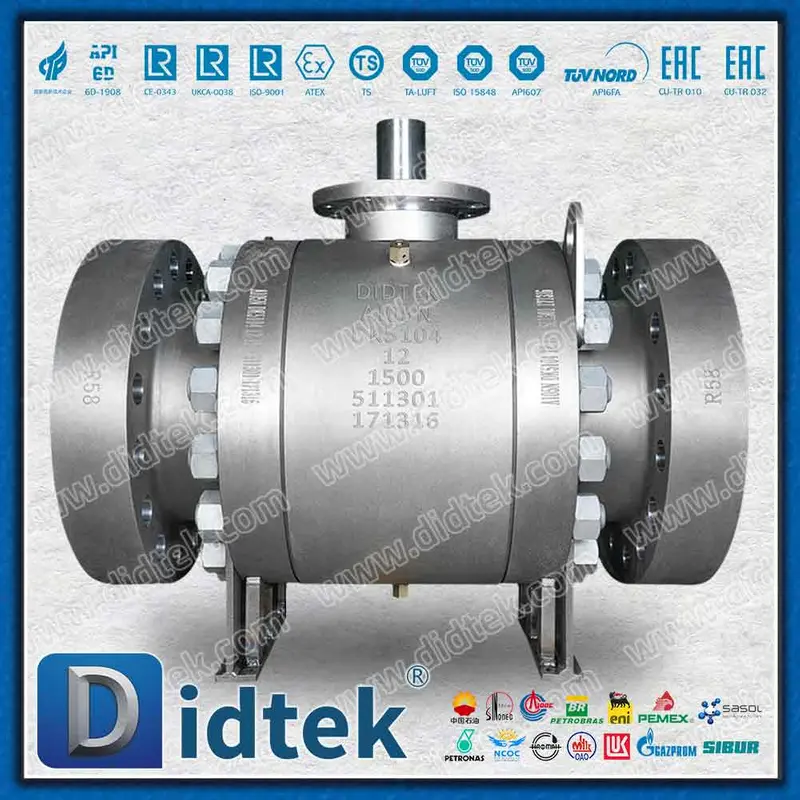

Vanne à bille API 6D DIB-1 DIB-2 : comment choisir pour le pétrole et le gaz

La spécification de vannes d'isolement pour pipelines nécessite de trouver un équilibre entre les exigences de sécurité strictes et les réalités opérationnelles de la gestion de la pression dans la cavité. Vous devez contrôler avec précision les fluides à haute pression pour protéger le personnel et les infrastructures. La fiabilité du système dépend fortement du choix des configurations de sièges appropriées pour vos conditions de tuyauterie spécifiques. Une mauvaise compréhension des différences structurelles subtiles entre les configurations DIB-1 et DIB-2 conduit souvent à des spécifications excessives, à des contraintes thermiques ou à une défaillance critique du siège dans des scénarios de haute pression. Les ingénieurs mal alignent souvent la mécanique des sièges avec les risques de dilatation thermique des fluides. Cette confusion compromet à la fois l’intégrité du système et la conformité réglementaire. Nous fournissons une description technique de la façon d'évaluer les exigences en matière de fluide de pipeline, de directionnalité du flux et de décompression. Vous apprendrez à évaluer les paramètres thermiques avec précision et à les mapper directement aux structures physiques des vannes. Ce guide vous aidera à sélectionner le robinet à tournant sphérique DIB-1 DIB-2 adapté à votre application spécifique. Poursuivez votre lecture pour maîtriser ces distinctions cruciales en matière de vannes de pétrole et de gaz.

Points clés à retenir

• DIB-1 (bidirectionnel) : utilise deux sièges à double effet piston (DPE). Fournit une véritable double isolation dans les deux sens, mais emprisonne intrinsèquement la pression de la cavité, exigeant un système de décompression externe pour les fluides liquides.

• DIB-2 (unidirectionnel) : utilise un siège à effet de piston unique (SPE) et un siège DPE. Fournit une double isolation dans une seule direction tout en permettant une décharge automatique de la pression interne de la cavité vers le pipeline en amont.

• Facteur de décision : Le choix dépend entièrement de la question de savoir si le fluide de traitement est soumis à une dilatation thermique et si le flux est strictement unidirectionnel ou bidirectionnel.

Établir la ligne de base : mécanique des vannes de purge DBB et double isolation

Les équipes d"approvisionnement confondent souvent les systèmes Double Block and Bleed (DBB) avec les architectures Double Isolation and Bleed (DIB). Ils utilisent à tort les termes de manière interchangeable dans les bons de commande et les spécifications techniques. L"API 6D les définit distinctement en fonction des capacités des sièges plutôt que des objectifs opérationnels généraux. La norme sépare explicitement ces deux catégories pour éviter des applications dangereuses sur le terrain. Comprendre cette base de référence est absolument crucial pour la sécurité de l’exploitation des pipelines.

Les vannes DBB standard utilisent deux sièges à effet de piston unique (SPE). Ils bloquent simultanément la pression des deux extrémités. Cependant, ils ne peuvent pas assurer une double isolation par rapport à une seule source de pression en cas de défaillance du siège en amont. Si la pression de la conduite dépasse le joint primaire en amont, le fluide pénètre dans la cavité du corps. Le siège SPE en aval évacuera alors naturellement cette pression excessive de la cavité en aval. Ce mécanisme de ventilation signifie que vous perdez toute isolation. Vous ne pouvez pas compter sur une vanne DBB standard pour la maintenance en aval si un seul côté du pipeline reste sous pression.

À l’inverse, une vanne de purge à double isolation fournit une étanchéité redondante contre la pression arrivant d’une seule direction. Cette redondance mécanique s'avère absolument cruciale pour les nombreuses tâches critiques d'isolation. Vous en avez besoin pour les routines d’étalonnage des compteurs sensibles. Il garantit un accès sécurisé pour la maintenance sans vous obliger à arrêter l’ensemble du réseau de canalisations. Si le siège principal tombe en panne ou fuit, le siège secondaire s'enclenche immédiatement. Il retient la pression en toute sécurité dans le corps de la vanne. Cela garantit que les équipes de maintenance restent entièrement protégées lors d’interventions localisées sur le pipeline.

Catégories structurelles : DIB-1 vs. DIB-2 et configurations de sièges

La définition de l' architecture des vannes à siège SPE DPE nécessite un examen attentif de la mécanique d'étanchéité interne. La différence essentielle réside entièrement dans l'effet piston des segments de siège. Nous catégorisons ces vannes en analysant la manière dont leurs sièges réagissent à l'accumulation de pression dans la cavité. Vous devez comprendre comment la pression différentielle agit sur la géométrie du siège pour le pousser vers ou loin du ballon.

Considérez la configuration DIB-1. Il utilise une configuration DPE par DPE.

• Mécanisme : Les deux sièges sont conçus pour être poussés contre la bille par la pression de la ligne et la pression de la cavité. La géométrie du siège utilise la pression de chaque côté pour maintenir une étanchéité constante. Les ressorts assurent la charge initiale, tandis que la pression du fluide fournit la principale force d'étanchéité.

• Résultat : Vous obtenez une véritable redondance mécanique dans les deux sens. L'inversion du flux ne compromet pas la capacité de double isolation. La vanne bloque efficacement le débit quelle que soit l'orientation vers l'amont.

• Contrainte : Le liquide emprisonné dans la cavité corporelle n’a pas de voie d’évacuation interne. Les sièges DPE empêchent activement la pression de sortir de la cavité centrale. Cela crée de graves risques de surpression si le fluide piégé se dilate en raison des changements de température ambiante.

Ensuite, évaluez la configuration DIB-2. Il repose sur une configuration hybride SPE par DPE.

• Mécanisme : Le siège en amont agit comme un composant SPE. Il s'éloigne de la bille si la pression de la cavité interne dépasse la pression de la conduite. A l’inverse, le siège aval fonctionne comme un composant DPE. Il maintient l'étanchéité contre la bille, quels que soient les pics de pression dans la cavité.

• Résultat : Il offre une double isolation robuste dans le sens du flux primaire. En même temps, il fonctionne comme une valve automatique à décharge automatique. L'excès de pression dans la cavité est renvoyé dans la conduite en amont en toute sécurité sans nécessiter de dispositifs de décharge externes.

Vous devez mapper ces réalités mécaniques directement aux conditions spécifiques de votre pipeline. Ne spécifiez pas une configuration DIB-1 simplement parce qu"elle semble plus robuste sur le papier. Il présente des défis distincts en matière de gestion des caries que vous devez relever.

Dimensions d"évaluation de base pour les oléoducs et les gazoducs

La sélection de la bonne configuration de vanne va bien au-delà de la correspondance des classes de pression de base. Vous devez évaluer systématiquement l’état des fluides, la directionnalité des flux et les règles de conformité en matière de sécurité de maintenance régissant votre installation.

Examinons d’abord l’état du fluide et les risques de dilatation thermique. Les milieux liquides comme le pétrole brut, les LGN et l’eau restent très sensibles à la dilatation thermique. Lorsque la température ambiante augmente, les liquides piégés se dilatent rapidement à l"intérieur du corps de la vanne. Une configuration DIB-1 nécessite une soupape de surpression externe (PRV) pour ces services. Sinon, le liquide en expansion déformera définitivement les sièges ou brisera le corps de la vanne. Le DIB-2 est généralement préféré pour les conduites de liquides. Il permet un soulagement interne sûr dans la ligne amont de manière naturelle. Les milieux gazeux se comportent différemment. Le gaz naturel et l"azote agissent comme des fluides hautement compressibles. Ils présentent un risque de dilatation thermique beaucoup plus faible dans les espaces confinés. Les fluides compressibles s’adaptent aux changements de volume en toute sécurité. Cette caractéristique fait du DIB-1 une option hautement viable pour les systèmes de gaz où une double isolation bidirectionnelle absolue est exigée par les protocoles de sécurité du site.

La directionnalité du flux dicte entièrement l’orientation de votre siège. Les pipelines bidirectionnels nécessitent strictement des configurations DIB-1. Les deux extrémités doivent offrir une double isolation fiable, quelle que soit la direction dans laquelle le produit s"écoule. Les conduites de flux dédiées ont des exigences différentes. Pour un flux strictement unidirectionnel, DIB-2 représente le choix optimal. Vous l"installez en orientant le siège SPE directement vers le côté haute pression en amont. Cette configuration gère le soulagement des cavités de manière naturelle et sûre.

Évaluez soigneusement les exigences d’isolation pour la maintenance en aval. Les équipements tels que les pièges à porcs et les systèmes de comptage nécessitent des protocoles d"isolement stricts. Les configurations DIB garantissent une sécurité maximale pendant les fenêtres de maintenance. Si le siège principal fuit pendant les opérations, le siège secondaire maintient la pression. Cette barrière secondaire protège activement le personnel travaillant sur les sections aval dépressurisées.

Profil de risque de dilatation thermique

Examinez attentivement ces caractéristiques du fluide avant de finaliser vos spécifications techniques. Faire correspondre la configuration à l’état du fluide évite les désastres opérationnels.

Réalités de mise en œuvre : gestion des risques et intégrité structurelle

La mise en œuvre sur le terrain expose les conséquences réelles des choix d’ingénierie théoriques. Vous devez gérer de manière proactive la surpression des cavités et les charges structurelles pour maintenir l’intégrité du système pendant des décennies de service.

Le piège à surpression à cavité représente un risque grave pour la sécurité dans les conduites de liquide. La mise en œuvre d"un DIB-1 sans une soupape de décharge à cavité externe correctement dimensionnée et raccordée est dangereuse. Les fluides liquides piégés à l"intérieur d"une cavité DIB-1 se dilateront en raison du rayonnement solaire ou de la chaleur du processus à proximité. Cette dilatation thermique crée d"immenses forces hydrostatiques internes. Ces forces incontrôlées peuvent provoquer une rupture rapide du corps. Alternativement, ils peuvent verrouiller complètement la balle contre les sièges souples. Cette liaison thermique rend impossible le fonctionnement de l"actionneur. Vous perdez le contrôle total du point d’isolation en cas de liaison thermique.

Les considérations structurelles sous Delta-P élevé sont également critiques pendant la phase de spécification. Une pression différentielle élevée exerce des charges de poussée massives sur la bille et les bagues de siège. Assurez-vous que le fabricant utilise une conception de robinet à tournant sphérique à plaque de support robuste . Il doit être doté d'un montage sur tourillon et de plaques d'appui robustes. Ces plaques d'appui absorbent les charges de poussée massives appliquées aux sièges DPE. Ils transfèrent la force mécanique dans le corps de vanne en toute sécurité. Sans ce support structurel robuste, les composants internes de la vanne se déformeront physiquement sous haute pression. La déformation entraîne une défaillance immédiate et catastrophique du joint.

Les tests et la vérification ne peuvent être négligés lors de la passation des marchés. Se fier uniquement aux tests de pression hydrostatique standard n"est pas suffisant pour les vannes d"isolement critiques. Confirmez que le fabricant effectue des tests API 6D Annexe C. Les professionnels de l’industrie appelaient autrefois cela les tests de l’Annexe H. Ils doivent effectuer ces tests rigoureux spécifiquement pour les configurations DIB-1 ou DIB-2. Ce protocole spécifique valide avec précision les capacités d’étanchéité redondantes. Cela prouve que le siège secondaire peut maintenir indépendamment la pression nominale maximale avant la livraison sur site.

Logique de présélection : finalisation de la spécification de votre vanne API 6D

Nous pouvons réduire le processus de sélection complexe à un cadre logique distinct. Suivez ces étapes séquentielles pour garantir des spécifications précises et sûres.

1. Étape 1 : Identifier le milieu de traitement : Déterminez si votre pipeline transporte du liquide ou du gaz. Si vous manipulez du liquide, utilisez par défaut DIB-2. Vous ne devez vous écarter de cette valeur par défaut que si le flux bidirectionnel est strictement requis par la conception du système.

2. Étape 2 : Déterminer le potentiel d’inversion de débit : Analysez le modèle hydraulique pour détecter d’éventuels scénarios d’inversion de débit. Si un écoulement bidirectionnel se produit fréquemment dans une conduite de liquide, spécifiez DIB-1. Vous devez inclure une soupape de décharge externe obligatoire. Ramenez ce soulagement en toute sécurité vers la conduite en amont ou acheminez-le vers le système de torche.

3. Étape 3 : Vérifiez l'orientation de la tuyauterie : les vannes DIB-2 sont des composants hautement directionnels. Assurez-vous que vos dessins isométriques indiquent clairement le côté haute pression en amont. Le siège SPE doit être orienté correctement lors de l'installation sur le terrain. L'installation à l'envers annule complètement la fonction de soulagement interne.

4. Étape 4 : Auditer les capacités du fabricant : la sélection du fournisseur a un impact sur la fiabilité opérationnelle à long terme. Assurez-vous que le fournisseur possède une expérience avérée sur le terrain. Ils doivent avoir une expérience démontrable dans la fabrication de la vanne API 6D spécifiée . Vérifiez qu'ils peuvent répondre à la classe de pression requise, aux protocoles de test CND stricts et aux exigences métallurgiques spécifiques.

Matrice de sélection de configuration

Appliquez ces matrices directement aux spécifications de votre classe de tuyauterie pour standardiser votre approche d"approvisionnement.

Conclusion

Choisir entre DIB-1 et DIB-2 ne consiste pas à choisir une vanne universellement « meilleure ». Il s"agit entièrement d"adapter la configuration précise du siège aux réalités thermodynamiques et au profil d"écoulement du pipeline. Vous obtenez une sécurité maximale en alignant directement la conception mécanique sur le comportement attendu du fluide.

Donnez la priorité au DIB-2 pour les conduites de liquide unidirectionnelles. Cette approche ciblée atténue de manière organique la surpression de la cavité sans nécessiter d’équipement supplémentaire. Réservez le DIB-1 exclusivement pour les systèmes bidirectionnels critiques ou les applications de gaz. Assurez-vous que le secours externe peut être géré et acheminé en toute sécurité lors de l’utilisation de configurations DIB-1 pour tout service liquide.

Étape suivante : consultez votre équipe d'ingénierie des procédés dès aujourd'hui. Cartographiez les scénarios de pression exacts et les directions d'écoulement de votre installation cible. Verrouillez ces paramètres thermodynamiques avant de finaliser le cahier des charges. Cet alignement proactif évite des modifications coûteuses sur le terrain ultérieurement.

FAQ

Q : Quelle est la différence entre un robinet à tournant sphérique API 6D DBB et un robinet à tournant sphérique DIB ?

R : Une vanne DBB assure l'étanchéité contre la pression des deux extrémités simultanément, mais ne peut pas fournir deux barrières dans une seule direction. Un robinet à tournant sphérique DIB offre une double isolation d'une source de pression unique, offrant une étanchéité redondante en cas de défaillance du premier siège.

Q : Une vanne DIB-2 peut-elle être utilisée dans un pipeline bidirectionnel ?

R : Techniquement oui, mais cela ne fournira qu"une *double* isolation dans une direction (la direction faisant face au siège du DPE). Dans le sens inverse, il agit comme une vanne standard à simple isolement. Si une double isolation est requise dans les deux sens, une configuration DIB-1 est nécessaire.

Q : Pourquoi une soupape de décharge externe est-elle obligatoire pour les vannes DIB-1 en service liquide ?

R : Étant donné que les deux sièges DPE assurent l"étanchéité des deux côtés, tout liquide emprisonné dans la cavité de la vanne ne peut pas s"échapper. Si la température ambiante ou celle du procédé augmente, le liquide se dilate, créant une immense pression interne qui peut verrouiller la vanne ou provoquer une défaillance catastrophique de la coque.
