1. Introduction
Saviez-vous qu’un petit composant comme un clapet anti-retour peut éviter des pannes majeures du système ? Ces dispositifs apparemment simples sont essentiels au contrôle des fluides dans de nombreuses industries.
Dans cet article, nous explorerons les différents types de clapets anti-retour et leurs applications. Vous apprendrez comment sélectionner le clapet anti-retour adapté à votre système afin d'éviter le reflux, de protéger l'équipement et de maintenir l'efficacité.

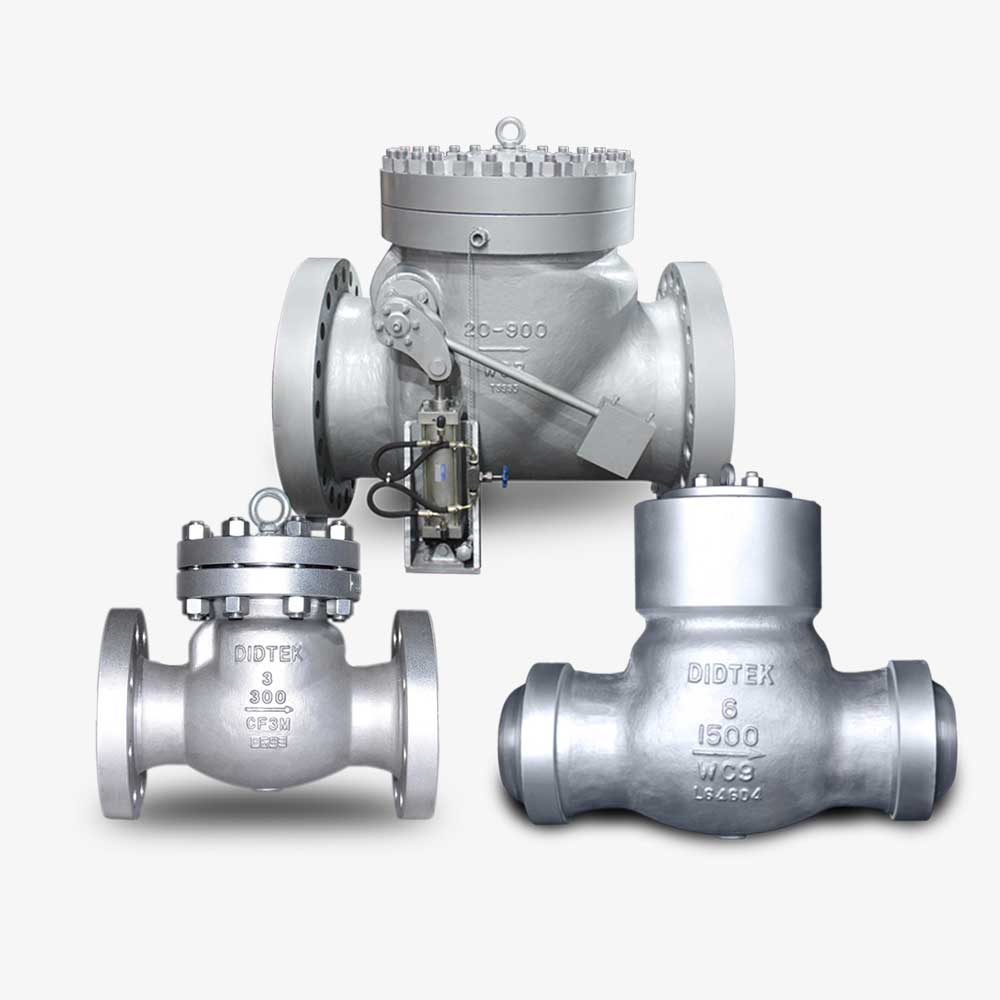

2. Comment fonctionnent les clapets anti-retour
2.1 Qu'est-ce qu'un clapet anti-retour ?
Un clapet anti-retour est un clapet anti-retour qui permet au fluide de s'écouler dans une direction tout en empêchant automatiquement le reflux. La fonction principale d'un clapet anti-retour est de protéger les systèmes contre le reflux, qui peut provoquer une contamination, des dommages à l'équipement ou une défaillance du processus.
Les composants clés d’un clapet anti-retour comprennent :
● Corps de vanne : le boîtier extérieur qui contient tous les autres composants.
● Siège : La surface sur laquelle repose l'élément d'étanchéité lorsque la vanne est fermée.
● Disque (ou élément d'étanchéité) : la pièce qui se déplace pour ouvrir ou fermer la vanne.
Ces composants fonctionnent ensemble pour garantir que lorsque le fluide s'écoule dans la direction prévue, la vanne s'ouvre pour permettre le passage. Lorsque le débit s'inverse, la vanne se ferme pour arrêter le reflux.
2.2 Comment fonctionnent les clapets anti-retour ?
Les clapets anti-retour fonctionnent selon le principe de la pression différentielle. Lorsque le fluide s'écoule vers l'avant, la pression force la vanne à s'ouvrir, permettant ainsi au fluide de passer. Si le flux s'arrête ou s'inverse, la contre-pression provoque la fermeture de la vanne, empêchant ainsi le flux inverse.
Il existe différents mécanismes pour fermer la vanne, notamment :
● Gravité : dans les clapets anti-retour actionnés par gravité, tels que le clapet anti-retour à battant, la gravité ramène le disque en place pour fermer le clapet lorsque le débit s'arrête.
● Ressort : les clapets anti-retour assistés par ressort utilisent un ressort pour aider à fermer la vanne lorsque le sens du débit s'inverse, permettant ainsi des temps de réponse plus rapides.
Chaque type de clapet anti-retour s'appuie sur ces principes de manière légèrement différente, ce qui les rend adaptés à des applications spécifiques.
3. Types courants de clapets anti-retour

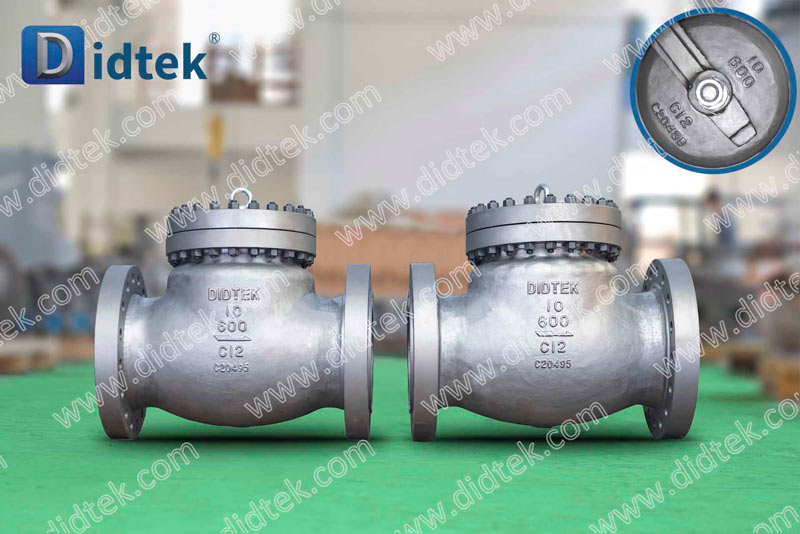

3.1 Clapet anti-retour à battant
Conception et fonction : le clapet anti-retour à battant utilise un disque articulé qui s'ouvre lorsque le fluide s'écoule vers l'avant. Il s'appuie sur la gravité ou la contre-pression pour ramener le disque à son siège lorsque le flux s'inverse. Cette conception permet une résistance minimale à l'écoulement.
Avantages :
● Fournit une faible chute de pression, permettant aux fluides de circuler plus librement avec une perte d'énergie minimale.
● Utilisation simple grâce au mécanisme simple du disque articulé.
Applications :
● Systèmes de traitement de l'eau : Couramment utilisés pour réguler le débit de fluide dans les usines de traitement d'eau municipales et industrielles, empêchant ainsi le reflux de l'eau traitée.
● Grands pipelines : Particulièrement utile dans les pipelines où le débit est stable et constant, comme ceux que l'on trouve dans les systèmes de drainage et les conduites d'égouts.
● Systèmes d'égouts et d'irrigation : idéal pour les grandes infrastructures qui gèrent des débits constants.
Astuce : les clapets anti-retour à battant fonctionnent mieux dans les systèmes de tuyauterie horizontaux où la gravité facilite le fonctionnement du clapet.
3.2 Clapet anti-retour à bille
Conception et fonction : les clapets anti-retour à bille utilisent une bille sphérique à l’intérieur du corps du robinet. Lorsque le fluide s'écoule vers l'avant, la bille est soulevée de son siège, permettant au fluide de passer. Lorsque le flux s'inverse, la bille est repoussée vers le siège, créant ainsi un joint qui empêche le reflux.
Avantages :
● Faible entretien : La conception simple, sans pièces mobiles à l'exception de la bille, le rend moins sujet à l'usure.
● Durabilité : La bille résiste à la corrosion, garantissant des performances durables, même dans des environnements difficiles.
Applications :
● Systèmes de pompe : on les trouve couramment dans les applications de pompes de puisard où ils empêchent le reflux dans la pompe.
● Traitement des eaux usées : les clapets anti-retour à bille traitent efficacement les boues ou les eaux usées contenant des matières en suspension.
● Traitement chimique : Idéal pour les systèmes qui nécessitent une vanne simple mais efficace pour empêcher la contamination par reflux.
Astuce : les clapets anti-retour à bille sont idéaux pour les systèmes qui traitent des fluides sales ou chargés de particules, où d'autres types de clapets peuvent se boucher ou tomber en panne.
3.3 Clapet anti-retour à levage
Conception et fonction : un clapet anti-retour à levage fonctionne en soulevant un disque ou un piston verticalement lorsque le fluide s'écoule dans la direction prévue. Le disque ou le piston retourne au siège lorsque le débit s'arrête ou s'inverse, scellant ainsi la vanne pour empêcher le reflux. Ces vannes sont souvent utilisées dans des environnements à haute pression.
Avantages :
● Étanchéité fiable dans les systèmes haute pression, ce qui les rend adaptés aux applications lourdes.
● Polyvalence : peuvent être utilisés dans les canalisations verticales et horizontales, bien qu'ils soient le plus souvent installés dans des systèmes verticaux.
Applications :
● Systèmes à vapeur : courants dans les conduites d'eau d'alimentation des chaudières pour empêcher le reflux et protéger l'équipement.
● Oléoducs et gazoducs : utilisés dans l'industrie pétrolière et gazière pour éviter d'endommager les compresseurs et les pompes en raison du reflux.
● Lignes de processus industriels : Particulièrement utiles dans les usines de traitement chimique où les conditions de haute pression sont courantes.
Astuce : lorsque vous utilisez des clapets anti-retour à levage dans des installations verticales, assurez-vous que la pression est suffisante pour soulever correctement le disque et maintenir une étanchéité efficace.
3.4 Clapet anti-retour à membrane
Conception et fonction : les clapets anti-retour à membrane utilisent un diaphragme flexible qui s'ouvre lorsque le fluide s'écoule dans la direction prévue. En cas de reflux, le diaphragme revient à sa position d'origine, scellant ainsi la vanne et empêchant le reflux. Ces vannes sont idéales pour les applications nécessitant des conditions sanitaires.
Avantages :
● Fonctionnement silencieux : les vannes à membrane fonctionnent sans bruit ni claquement souvent associés à d'autres types de clapets anti-retour.
● Etanchéité étanche : Particulièrement bénéfique dans les systèmes où les fuites ne peuvent pas être tolérées, comme dans les industries alimentaires ou pharmaceutiques.
Applications :
● Traitement pharmaceutique : idéal pour prévenir la contamination dans les systèmes propres.
● Aliments et boissons : assure le flux sanitaire des liquides dans les systèmes de transformation de qualité alimentaire.
● Systèmes de dosage de produits chimiques : utilisés dans le transport de produits chimiques à basse pression où la contamination doit être strictement évitée.
Astuce : les clapets anti-retour à membrane sont très efficaces pour maintenir l'hygiène et prévenir la contamination croisée dans les industries sensibles comme la transformation des aliments.
3.5 Clapet anti-retour à double plaque
Conception et fonction : le clapet anti-retour à double plaque comporte deux plaques à ressort qui s'ouvrent rapidement lorsque le fluide s'écoule vers l'avant et se ferment lorsque le flux s'inverse. Cette conception de vanne permet une fermeture rapide et réduit les coups de bélier, qui peuvent endommager les tuyaux et les équipements.
Avantages :
● Conception compacte, idéale pour les installations avec des contraintes d'espace.
● Le mécanisme de fermeture rapide réduit le risque de coup de bélier, qui peut causer des dommages coûteux aux systèmes de tuyauterie.
Applications :
● Systèmes CVC : Aide à maintenir l'efficacité des systèmes de chauffage et de refroidissement en empêchant le reflux et en réduisant les coups de bélier.
● Raffineries et installations industrielles : Utilisé dans des environnements où les débits élevés sont courants et l'espace est limité.
● Production d'électricité : essentiel pour gérer les reflux dans les centrales électriques afin de protéger les turbines et autres équipements sensibles.
Astuce : Les clapets anti-retour à double plaque sont excellents dans les applications nécessitant une fermeture rapide et fiable, en particulier dans les systèmes à haut débit.
3.6 Clapet anti-retour silencieux
Conception et fonction : les clapets anti-retour silencieux sont conçus pour réduire le bruit généré par l'écoulement du fluide. Ils sont dotés de dispositifs d'amortissement internes qui adoucissent l'impact du disque de fermeture, évitant ainsi les coups de bélier et réduisant le bruit.
Avantages :
● Réduction du bruit : ces vannes sont spécialement conçues pour éviter les bruits forts associés aux clapets anti-retour traditionnels.
● Empêche les coups de bélier : en minimisant les coups de bélier, ils protègent les équipements sensibles des pics de pression.
Applications :
● Environnements sensibles au bruit : utilisé dans les endroits où la réduction du bruit opérationnel est essentielle, comme dans les hôpitaux ou les immeubles de bureaux.
● Approvisionnement en eau municipal : Assure le fonctionnement sûr et silencieux des systèmes anti-refoulement dans les systèmes de distribution d'eau municipaux.
Astuce : Les clapets anti-retour silencieux sont parfaits pour les installations où le contrôle du bruit est une priorité et où les coups de bélier pourraient endommager le système.
Tableau de comparaison des clapets anti-retour
Type de vanne | Caractéristiques de conception | Avantages | Applications | Limites |
Clapet anti-retour à battant | Disque articulé qui s'ouvre et se ferme. | Faible chute de pression, conception simple. | Traitement de l'eau, systèmes de drainage, grandes canalisations. | Pas idéal pour les flux à grande vitesse. |
Clapet anti-retour à bille | La boule sphérique se déplace pour bloquer ou permettre l'écoulement. | Peu d'entretien, durable. | Refoulement de pompes, systèmes d'eaux usées, traitement chimique. | Peut provoquer des chutes de pression plus importantes. |
Clapet anti-retour de levage | Mouvement vertical du disque ou du piston. | Étanchéité fiable dans les systèmes haute pression. | Systèmes à vapeur, traitement chimique, oléoducs et gazoducs. | Nécessite un bon alignement. |
Clapet anti-retour à membrane | Diaphragme flexible qui répond à la pression du fluide. | Fonctionnement silencieux, étanchéité parfaite. | Pharmaceutique, agroalimentaire, chimie basse pression. | Ne convient pas aux systèmes à haute pression. |
Clapet anti-retour à double plaque | Deux plaques à ressort qui se ferment. | Conception compacte, réduit les coups de bélier. | Systèmes CVC, raffineries, pipelines industriels. | Plus cher et nécessite un entretien périodique. |
Clapet anti-retour silencieux | Utilise des dispositifs d’amortissement pour réduire les coups de bélier. | Réduction du bruit, évite les coups de bélier. | Environnements sensibles au bruit, réseaux d'aqueduc municipaux. | Peut être complexe à installer. |
4. Comment choisir le bon clapet anti-retour
4.1 Critères de sélection clés
Lors de la sélection du bon clapet anti-retour, tenez compte des critères suivants :
● Type de fluide : le type de fluide (liquide, gaz, boue) peut avoir un impact sur le choix de la vanne. Par exemple, les systèmes à lisier nécessitent des clapets anti-retour à bille en raison de leur capacité à gérer les particules solides.
● Exigences en matière de débit et de pression : différents types de vannes fonctionnent mieux dans des conditions spécifiques de pression et de débit. Par exemple, les clapets anti-retour à battant sont idéaux pour les systèmes à haute pression, tandis que les clapets anti-retour à battant sont plus adaptés aux environnements à faible débit.
● Compatibilité des matériaux : le matériau de la vanne (par exemple, acier inoxydable, laiton, PVC) doit être compatible avec le fluide pour éviter la corrosion ou la dégradation. Pour les produits chimiques agressifs, l’acier inoxydable est souvent le meilleur choix.
4.2 Sélection basée sur des applications spécifiques
● Systèmes haute pression : pour les systèmes fonctionnant sous haute pression, comme les chaudières à vapeur ou les oléoducs, les clapets anti-retour à levage et à piston constituent les meilleures options.
● Applications sanitaires : dans des industries telles que l'agroalimentaire et l'industrie pharmaceutique, les clapets anti-retour à membrane sont essentiels pour garantir un écoulement de fluide propre et sans contaminants.
● Systèmes à espace limité : pour les installations où l'espace est limité, les clapets anti-retour à plaquettes offrent une solution compacte sans compromettre la fonctionnalité.
5. Entretien et considérations relatives aux clapets anti-retour
5.1 Problèmes courants
● Coup de bélier : Une poussée de pression provoquée par la fermeture soudaine d'une vanne. Les coups de bélier peuvent endommager les canalisations et les équipements. Pour minimiser ce problème, utilisez des clapets anti-retour silencieux ou des vannes avec mécanismes d'amortissement intégrés.
● Débit inversé : Si un clapet anti-retour ne se ferme pas correctement, un flux inversé peut se produire, endommageant les pompes et autres équipements. Des inspections régulières et un remplacement rapide peuvent empêcher cela.
● Défaillance des vannes : Au fil du temps, les vannes peuvent tomber en panne en raison de l'usure, en particulier dans les systèmes fonctionnant à haute fréquence. Il est crucial de sélectionner des clapets anti-retour durables et de les remplacer si nécessaire.
5.2 Conseils d'entretien
● Inspections régulières : vérifiez périodiquement la vanne pour détecter tout signe d'usure, de corrosion ou de dommage. Une simple inspection peut éviter une panne du système.
● Nettoyage : Pour les vannes exposées à des contaminants ou à des solides, comme les clapets anti-retour à bille, le nettoyage est essentiel pour garantir un fonctionnement fluide.
● Remplacement : lorsque des signes de dommages ou de diminution des performances apparaissent, remplacez la vanne rapidement pour éviter des réparations coûteuses.
6.Conclusion
Choisir le bon clapet anti-retour est crucial pour garantir la sécurité, l’efficacité et la protection des équipements du système. Une sélection appropriée des vannes empêche le reflux, minimise l'usure et garantit un fonctionnement fiable du système. Un entretien régulier est tout aussi important pour garantir des performances à long terme. Pour des clapets anti-retour de qualité supérieure, Didtek Valve Group Co., Ltd. fournit des solutions fiables qui améliorent l’efficacité et protègent les systèmes. Leurs produits sont conçus pour répondre à divers besoins industriels, offrant d’excellentes performances et durabilité.
FAQ
Q : Qu’est-ce qu’un clapet anti-retour et comment fonctionne-t-il ?
R : Un clapet anti-retour est un clapet anti-retour qui permet au fluide de s'écouler dans une direction tout en empêchant le reflux. Il fonctionne en utilisant la pression pour ouvrir la vanne vers l'avant et la fermer lorsque le débit s'inverse.
Q : Pourquoi est-il important de sélectionner le bon clapet anti-retour ?
R : Choisir le bon clapet anti-retour est essentiel pour l'efficacité du système, pour empêcher le reflux et pour protéger l'équipement contre les dommages causés par un écoulement de fluide inversé.
Q : Quels sont les différents types de clapets anti-retour ?
R : Les types courants comprennent les clapets anti-retour à battant, les clapets anti-retour à bille, les clapets anti-retour à levage, les clapets anti-retour à membrane, les clapets anti-retour à double plaque et les clapets anti-retour silencieux. Chacun est adapté à différentes applications.
Q : Comment choisir le clapet anti-retour adapté à mon système ?
R : Tenez compte de facteurs tels que le type de fluide, le débit, les exigences de pression et la compatibilité des matériaux pour sélectionner le clapet anti-retour approprié pour votre système.
Q : Quels sont les avantages d’un clapet anti-retour silencieux ?
R : Les clapets anti-retour silencieux réduisent le bruit et évitent les coups de bélier, ce qui les rend idéaux pour les environnements sensibles au bruit comme les systèmes d'eau municipaux.
Q : À quelle fréquence les clapets anti-retour doivent-ils être entretenus ?
R : Un entretien régulier est recommandé pour inspecter l'usure, nettoyer les composants et garantir le bon fonctionnement de la vanne, en particulier dans les systèmes utilisés à haute fréquence.
