Robinets à tournant sphérique industriels 9 questions pour faire le bon choix

Les robinets à tournant sphérique sont des composants essentiels des systèmes industriels, garantissant un contrôle fiable du débit et un fonctionnement sans fuite. Choisir le bon robinet à tournant sphérique industriel peut être délicat, car des facteurs tels que le type de fluide, la pression, la température et les options d'actionneur influencent tous les performances. Dans ce guide, nous explorerons 9 questions pour faire le bon choix pour vos vannes à bille, vous aidant ainsi à éviter des temps d'arrêt coûteux, à améliorer l'efficacité et à sélectionner la meilleure vanne pour les applications dans les secteurs de la chimie, du traitement de l'eau, de l'alimentation et des boissons, ainsi que du pétrole et du gaz.

Pourquoi choisir le bon robinet à tournant sphérique industriel est important

Choisir le mauvais robinet à tournant sphérique industriel peut entraîner de graves problèmes. Des fuites peuvent se développer avec le temps, créant des risques pour la sécurité et une inefficacité du système. Une mauvaise sélection de vannes entraîne souvent une maintenance fréquente, des temps d'arrêt imprévus et des coûts d'exploitation plus élevés. L’inefficacité du débit peut réduire la productivité et augmenter la consommation d’énergie, en particulier dans les pipelines à haute pression.

Les robinets à tournant sphérique sont essentiels dans de nombreuses industries. Ils sont couramment utilisés dans les usines chimiques et pétrochimiques, les installations de traitement de l’eau, la transformation des aliments et des boissons, ainsi que dans les opérations pétrolières et gazières. Tout système nécessitant un contrôle précis du débit et une fermeture fiable bénéficie de la bonne vanne.

Avantages des robinets à tournant sphérique

• Joints étanches : ils empêchent les fluides de s'échapper, garantissant ainsi la sécurité et l'efficacité des pipelines.

• Fonctionnement rapide : les vannes s'ouvrent et se ferment rapidement, ce qui les rend idéales pour les systèmes nécessitant un contrôle rapide.

• Durabilité et longue durée de vie : les robinets à tournant sphérique peuvent supporter des pressions élevées, des variations de température et des environnements difficiles.

• Gestion étendue de la pression et de la température : ils fonctionnent dans un large éventail de conditions, des conduites d'eau à basse pression aux processus chimiques à haute température.

Ils sont simples à utiliser et nécessitent moins d’entretien que les autres types de vannes. Cela les rend fiables pour les systèmes critiques. Les ingénieurs les choisissent souvent car ils équilibrent efficacement efficacité, sécurité et durabilité.

9 questions essentielles à poser lors de la sélection de robinets à tournant sphérique industriels

Choisir le bon robinet à bille ne se limite pas à la taille ou au matériau. Nous devons évaluer comment il interagit avec le système, les médias et les conditions opérationnelles. Voici neuf questions essentielles pour guider le processus de sélection.

1. Quel type de fluide de traitement circulera à travers la vanne ?

La compatibilité des fluides est l’un des facteurs les plus critiques pour les performances à long terme des vannes. Le type de fluide ou de gaz circulant dans un système affecte directement les matériaux du corps de vanne et des joints qui fonctionneront le mieux. Choisir le mauvais matériau peut entraîner de la corrosion, des fuites ou même une défaillance catastrophique au fil du temps.

• Produits chimiques corrosifs → acier inoxydable ou alliages spécialisés comme le Monel ou l'Inconel, qui résistent aux attaques chimiques.

• Eau et vapeur → les vannes en laiton ou en bronze sont économiques et durables pour des températures et pressions modérées.

• Gaz naturel → les vannes en acier au carbone avec des matériaux d'étanchéité appropriés gèrent les pressions de gaz typiques en toute sécurité.

Certains fluides contiennent des matières en suspension ou des abrasifs, comme de la boue, du sable ou des particules. Ceux-ci nécessitent des corps et des sièges de vannes trempés ou revêtus pour éviter l’usure et maintenir les performances. Les propriétés chimiques, telles que le pH, le potentiel oxydant et la viscosité, influencent également la fréquence à laquelle la vanne nécessite un entretien et sa durée de vie.

2. Quelles sont les valeurs nominales de pression et de température requises ?

Chaque robinet à tournant sphérique est doté d'une valeur pression-température définissant les limites de fonctionnement sûres. Ces valeurs indiquent la pression maximale qu'une vanne peut gérer en toute sécurité à une température donnée. Le dépassement de ces limites peut compromettre l'étanchéité de la vanne, entraîner des fuites ou endommager le corps de la vanne.

• Les systèmes haute pression nécessitent souvent une construction de vannes en acier forgé ou renforcées. Ces vannes maintiennent leur intégrité dans des conditions extrêmes.

• Les applications à températures extrêmes (hautes et basses) peuvent nécessiter des matériaux de siège spécialisés tels que le PEEK ou des conceptions métal sur métal pour éviter la déformation ou les fuites.

• Il est important de tenir compte des fluctuations. Les vannes subissent des pics de pression ou des variations de température dans les opérations réelles, alors choisissez toujours une vanne dont la valeur nominale est supérieure à vos conditions de fonctionnement maximales attendues.

3. Quelle taille de vanne et quel coefficient de débit (Cv) sont nécessaires ?

La taille de la vanne et le coefficient de débit (Cv) déterminent l'efficacité avec laquelle la vanne laisse passer le fluide. Cv mesure le débit d'eau en gallons par minute à travers une vanne à une chute de pression de 1 psi. Une vanne avec le Cv correct évite les goulots d'étranglement ou les pertes d'énergie excessives.

• L'adaptation de la taille de la vanne au diamètre du pipeline garantit un débit fluide. Une vanne trop petite limite le débit, augmente la chute de pression et peut stresser les pompes.

• Des vannes surdimensionnées peuvent gaspiller de l’énergie, créer des turbulences ou coûter plus cher que nécessaire.

• Correct Cv optimise les performances du système, réduit la maintenance et évite les coûts opérationnels inutiles.

Par exemple, une canalisation de 2 pouces transportant de l'eau à moyenne pression peut nécessiter une vanne à passage intégral de 2 pouces avec un Cv conçu pour le débit attendu. Si vous choisissez une vanne plus petite, les chutes de pression peuvent augmenter et les équipements en aval pourraient en souffrir. À l’inverse, l’utilisation d’une vanne surdimensionnée peut augmenter le coût initial et réduire légèrement la précision du contrôle dans les applications d’étranglement.

Astuce : consultez toujours les organigrammes ou les calculateurs de dimensionnement de vanne lorsque vous spécifiez le Cv. Pour les systèmes complexes, faites appel à un spécialiste des vannes pour garantir un dimensionnement précis.

4. Quelle configuration de port est appropriée ?

La configuration du port détermine la manière dont le fluide s'écoule à travers la vanne et l'ampleur de la chute de pression. Choisir le mauvais port peut réduire l’efficacité, augmenter la consommation d’énergie ou limiter les options de contrôle.

• Vannes à passage intégral : le diamètre d'alésage correspond à celui du tuyau, permettant un débit maximal avec une perte de charge minimale. Idéal pour les systèmes où un débit sans restriction est essentiel.

• Vannes à port réduit : alésage plus petit que le tuyau, réduisant le coût et le poids. Le débit est légèrement restreint, ce qui est acceptable dans les systèmes ne nécessitant pas la pleine capacité.

• Vannes à port en V : la boule a une ouverture en forme de V pour un contrôle précis du débit. Idéal pour l'étranglement ou les applications nécessitant des débits variables sans cavitation.

Considérations pour la sélection :

• Port complet → pipelines avec pompage fréquent, perte d'énergie minimale requise.

• Port réduit → installations sensibles aux coûts avec débit modéré.

• Port en V → dosage de produits chimiques, distribution de vapeur ou manipulation de boues lorsqu'un contrôle précis est nécessaire.





5. Quel type d'actionnement est requis ?

La façon dont vous faites fonctionner la vanne affecte l’efficacité, la vitesse et la sécurité. La méthode d'actionnement détermine la rapidité avec laquelle la vanne s'ouvre ou se ferme et si une commande à distance ou automatisée est possible.

• Levier manuel : Simple, peu coûteux, adapté à un usage occasionnel. Nécessite un accès direct.

• Pneumatique : utilise de l'air comprimé ; fonctionnement rapide et idéal pour les systèmes à cycle élevé. Fiable même dans des conditions difficiles.

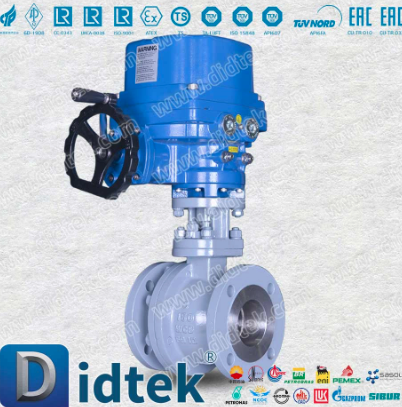

• Électrique : Permet un contrôle à distance ou programmable. Idéal pour les processus automatisés, mais consomme plus d’énergie et nécessite un câblage.

• Hydraulique : fournit une force importante et un positionnement précis. Convient aux grandes vannes ou aux canalisations haute pression.

Facteurs à considérer :

• Fréquence de fonctionnement → les cycles fréquents privilégient le pneumatique ou l'électrique.

• Accessibilité → les emplacements distants peuvent nécessiter un actionnement automatisé.

• Environnement → les zones dangereuses peuvent nécessiter des actionneurs antidéflagrants ou intrinsèquement sûrs.

6. Quelle conception et quelle construction de corps de vanne sont les meilleures ?

La conception de la carrosserie a un impact sur l’installation, l’entretien et la durabilité. Chaque conception comporte des compromis entre le coût, la facilité d'entretien et l'adéquation à l'application.

• Monobloc : Compact, peu coûteux, idéal pour les petites lignes. La maintenance nécessite une suppression complète.

• Deux pièces : Plus facile à installer dans les espaces restreints. Peut démonter une moitié pour des réparations mineures.

• En trois pièces : permet l’entretien ou le remplacement du siège sans retirer la vanne entière. Excellent pour les systèmes nécessitant beaucoup d’entretien.

• Entrée par le haut : les grandes vannes bénéficient d'une maintenance en ligne. Réduit les temps d’arrêt, courants dans les usines chimiques ou les raffineries.

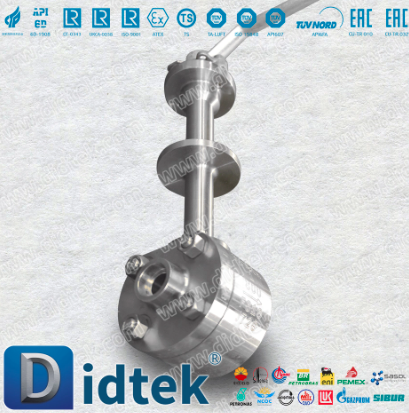

• Corps soudé : Construction permanente et étanche pour fluides haute pression ou corrosifs. Impossible de démonter ; l'installation doit être précise.

7. Quels matériaux de siège et de joint conviennent ?

Les matériaux des sièges et des joints ont un impact direct sur la fiabilité des vannes, la prévention des fuites et la compatibilité chimique. Choisir le mauvais matériau peut entraîner un entretien fréquent, des fuites ou une défaillance prématurée.

• PTFE (Téflon) : Excellente résistance chimique. Fonctionne à des températures modérées. Idéal pour les acides, les bases et les produits chimiques généraux.

• PEEK : Supporte des températures plus élevées et offre une bonne résistance chimique. Convient aux processus exigeants comme la vapeur ou l'huile chaude.

• Métal sur métal : conçu pour des pressions ou des températures extrêmes. Pas de joint souple ; idéal pour les applications à fortes contraintes où les joints souples se dégraderaient.

• Caoutchouc (EPDM, NBR, Viton) : Flexible, scelle bien à basse température. Idéal pour l'eau, les produits chimiques doux ou les systèmes basse pression.

Considérations lors de la sélection :

• Faites correspondre le matériau au milieu de traitement et à ses propriétés chimiques.

• Évaluer la résistance à l’usure des fluides ou des boues abrasifs.

• Vérifiez la plage de température : certains matériaux rétrécissent ou se dilatent sous l’effet de la chaleur, affectant l’étanchéité.

• Tenez compte de la fréquence de maintenance : les joints souples comme le PTFE peuvent devoir être remplacés plus tôt que les sièges métal sur métal.

8. Quels facteurs environnementaux affectent la sélection des vannes ?

L'environnement externe influence le corps de la vanne, le choix de l'actionneur et les revêtements de protection. Négliger cela peut réduire la durée de vie des vannes et la fiabilité du système.

• Installations extérieures → revêtements anticorrosion, corps en acier inoxydable, actionneurs résistants aux intempéries ou étanches.

• Zones dangereuses ou explosives → utiliser des actionneurs antidéflagrants ou intrinsèquement sûrs pour empêcher l'inflammation.

• Fortes vibrations ou contraintes mécaniques → montage sécurisé, amortisseurs, corps renforcés.

• Températures extrêmes → isolation thermique, écrans thermiques ou matériaux résistants à la température.

Conseils supplémentaires :

• Combinez les médias internes et l’environnement externe lors de la sélection des matériaux.

• Assurez-vous que les actionneurs sont compatibles avec les conditions : par exemple, les actionneurs pneumatiques résistent mieux à la poussière que les actionneurs électriques dans certains sites extérieurs.

• Dans les atmosphères corrosives, envisagez d’améliorer le revêtement ou l’alliage.

Conseil : une inspection régulière dans des environnements difficiles prolonge la durée de vie des vannes et évite les temps d'arrêt imprévus.

9. Quelles certifications et normes de conformité sont nécessaires ?

Les certifications vérifient la qualité, la sécurité et la conformité de l'industrie. Choisir des vannes sans les certifications appropriées peut créer des problèmes juridiques, opérationnels ou de sécurité.

• ANSI/ASME → Confirme les capacités de pression et de température des brides et des corps de vanne.

• NACE → Assure la résistance aux gaz acides ou à la corrosion dans les industries chimiques/pétrolières et gazières.

• NSF/FDA → Requis pour les applications alimentaires, de boissons et pharmaceutiques. Garantit une conception sanitaire et la sécurité des matériaux.

• ISO → Confirme les normes de fabrication mondiales et les systèmes de gestion de la qualité.



FAQ

Q1 : Pourquoi la compatibilité des fluides est-elle importante lors de la sélection d'un robinet à tournant sphérique industriel ?

R : La compatibilité des fluides est essentielle car le type de fluide ou de gaz détermine les meilleurs matériaux pour le corps de vanne et les joints, et l'utilisation d'un mauvais matériau peut provoquer des fuites, de la corrosion ou une défaillance prématurée. Les produits chimiques corrosifs nécessitent de l'acier inoxydable ou des alliages spécialisés, l'eau et la vapeur fonctionnent bien avec le laiton ou le bronze, et le gaz naturel a généralement besoin d'acier au carbone. Les fluides abrasifs ou en suspension peuvent nécessiter des vannes durcies ou revêtues pour maintenir leurs performances.

Q2 : Comment puis-je déterminer les valeurs nominales de pression et de température requises ?

R : Vous devez vérifier la pression nominale de la vanne, qui définit les limites de fonctionnement sûres. Il est important de tenir compte des fluctuations normales de fonctionnement et des pics de pression. Les systèmes à haute pression nécessitent souvent des vannes en acier forgé ou renforcées, tandis que les températures extrêmes nécessitent des matériaux de siège spécialisés comme le PEEK ou des conceptions métal sur métal pour éviter les fuites et les déformations.

Q3 : Quelle taille de vanne et quel coefficient de débit (Cv) dois-je choisir ?

R : La taille de la vanne et le coefficient de débit, ou Cv, déterminent l'efficacité avec laquelle le fluide passe à travers la vanne. L'adaptation de la taille de la vanne au pipeline garantit un débit fluide, évite les chutes de pression et évite les contraintes sur les pompes. Des vannes surdimensionnées peuvent augmenter les coûts et les turbulences, tandis que des vannes sous-dimensionnées peuvent restreindre le débit. Correct Cv optimise les performances du système et réduit les besoins de maintenance.

Q4 : Comment sélectionner la configuration de port appropriée ?

R : La configuration du port affecte le débit et la chute de pression. Les vannes à passage intégral permettent un débit maximal avec une restriction minimale, les vannes à port réduit réduisent le coût et limitent légèrement le débit, et les vannes à port en V offrent un contrôle précis de l'étranglement. Le choix dépend du débit, de l'efficacité du système et des exigences de contrôle.

Conclusion

La sélection du bon robinet à tournant sphérique peut faire une différence notable en termes d’efficacité, de sécurité et de performances à long terme du système. De la compréhension de vos fluides et conditions de fonctionnement au choix de l'actionnement et des matériaux appropriés, chaque décision a un impact sur les besoins en matière de fiabilité et de maintenance. Ne laissez pas de petites erreurs entraîner des temps d'arrêt coûteux ou une réduction des performances de débit.
