Le contrôle des processus dans des environnements à enjeux élevés nécessite des mécanismes de sécurité sans compromis et un temps d'arrêt minimal absolu. Les opérateurs ne peuvent pas se permettre des chutes de pression soudaines ou des fuites dangereuses. Ils ont besoin d'une fiabilité absolue lorsque les systèmes fonctionnent 24 heures sur 24. Nous nous appuyons sur le contrôle des flux industriels pour protéger le personnel. Ces systèmes évitent également les défaillances environnementales catastrophiques. Le robinet à tournant sphérique pneumatique à simple effet à entrée supérieure constitue une solution technique. Il protège les lignes de processus continues et les boucles de sécurité critiques. Les ingénieurs le spécifient fortement pour les systèmes de tuyauterie soudés. Il fournit une coupure fiable lorsque l’alimentation de l’installation chute soudainement. Cette configuration allie une isolation quart de tour rapide, une sécurité de rappel automatique par ressort et un accès structurel sans entrave. Vous découvrirez comment son architecture interne assure une réponse rapide en cas d'urgence. Nous explorerons les défis pratiques d’installation. Nous examinerons les exigences métallurgiques rigoureuses pour les environnements extrêmement froids. Enfin, nous vous fournirons un cadre d’approvisionnement stratégique pour vous aider dans vos décisions d’ingénierie.
Points clés à retenir
Fonctionnement à sécurité intégrée : les actionneurs à simple effet utilisent de l'air comprimé pour l'actionnement et des ressorts mécaniques pour un retour fiable et automatique à un état sûr en cas de perte de puissance ou d'air.
Entretien sans démontage : la conception de la vanne à entrée supérieure fonctionne comme une vanne de maintenance en ligne, permettant le remplacement des composants internes sans retirer le corps de la vanne du réseau de canalisations.
Prêt pour les environnements difficiles : lorsqu'il est spécifié comme vanne basse température LF2 (ASTM A350 LF2), cet ensemble résiste de manière fiable aux applications industrielles à températures extrêmement basses jusqu'à -46 °C.
CapEx initial plus élevé, OpEx inférieur : bien que plus coûteux à acquérir que les alternatives à entrée latérale, les économies sur le cycle de vie en termes de main d'œuvre de maintenance et la réduction des temps d'arrêt justifient l'investissement dans des applications critiques.
Répartition architecturale d'un robinet à tournant sphérique pneumatique à simple effet à entrée supérieure

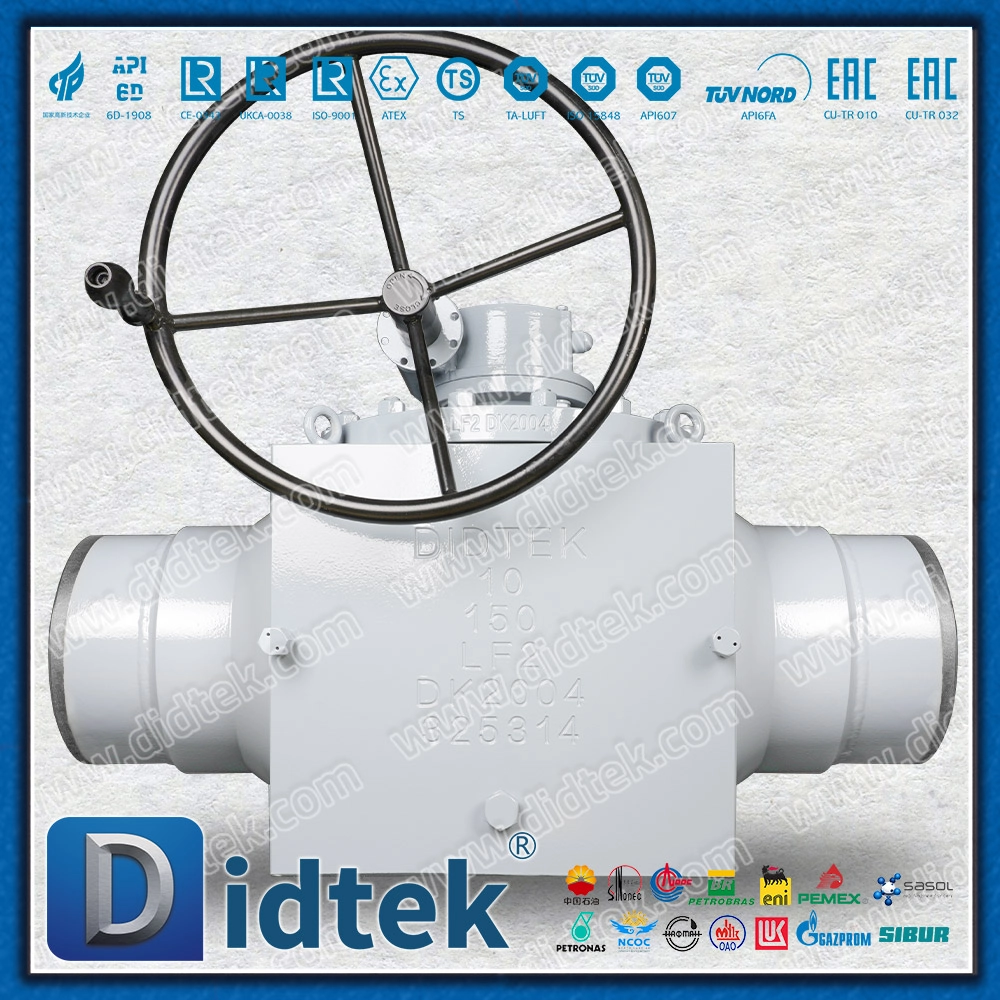

La structure du corps de vanne à entrée supérieure utilise un corps complexe monobloc moulé ou forgé. Il comporte un capot supérieur fortement boulonné. Cette disposition permet un accès interne complet. Les techniciens peuvent atteindre facilement la boule, les sièges et la potence. Vous n'aurez jamais besoin de retirer le corps principal du pipeline principal. Cette rigidité structurelle empêche les forces de flexion du pipeline de déformer la cavité interne. Les conceptions standard à corps divisé n'ont pas cette résistance structurelle inhérente.
L'actionneur pneumatique à simple effet fournit la force motrice principale. Il utilise généralement un mécanisme à crémaillère ou à pignon écossais. Un actionneur à crémaillère et pignon offre une courbe de couple linéaire. Il fournit une force constante tout au long de la rotation. Les conceptions à joug écossais fonctionnent mieux pour les applications à couple élevé. Ils fournissent une force maximale en début et en fin de course. Ils sont idéaux pour déloger des composants massifs à billes sous haute pression.
Le système fonctionne selon le principe strict air-course et ressort-retour. L'air comprimé remplit la chambre interne de l'actionneur. Il repousse la forte tension mécanique du ressort. Cette action ouvre ou ferme la ligne de processus. La ventilation de l'air provoque la dilatation des ressorts. Ils forcent immédiatement l'appareil à revenir à sa position par défaut. Les opérateurs configurent cela comme Fail-Open ou Fail-Closed. Une configuration Fail-Closed bloque les produits chimiques dangereux en cas d’urgence. Une configuration Fail-Open permet aux pics de pression dangereux de s’évacuer en toute sécurité.
Le mécanisme à bille quart de tour complète l'assemblage interne. Il assure une fermeture étanche contre les pressions immenses des pipelines. Les systèmes atteignent facilement des taux de fuite de classe V ou VI. Vous bénéficiez des temps de réponse rapides caractéristiques d'un robuste robinet à tournant sphérique pneumatique . Il isole les flux dangereux en quelques millisecondes seulement.
L'avantage opérationnel : déploiement d'une vanne de maintenance en ligne
Problème commercial : la suppression des vannes soudées d'un pipeline entraîne une perte de revenus inacceptable. L’entretien standard nécessite la vidange des conduites et le meulage physique des soudures. La fermeture d'une section entière de l'usine pour le remplacement de routine des sièges perturbe gravement les calendriers de production. Les installations perdent des milliers de dollars lors de ces pannes prolongées et désordonnées. Les vannes à brides se boulonnent dans le pipeline, mais elles introduisent des chemins de fuite potentiels. Les conduites de produits chimiques toxiques imposent des joints soudés pour prévenir les catastrophes environnementales.
La solution : Une géométrie de valve spécifique élimine complètement ces extractions coûteuses. Les configurations à entrée supérieure permettent aux techniciens de déverrouiller facilement le capot. Vous pouvez tirer verticalement le tourillon interne ou la cartouche à bille flottante. L'enveloppe extérieure reste soudée en permanence au tuyau. Elle fonctionne parfaitement comme vanne de maintenance en ligne . Une petite équipe peut remplacer les sièges et les joints en quelques heures plutôt qu'en quelques jours.
Réalités et risques de mise en œuvre (expérience) :
Les déploiements dans le monde réel nécessitent une planification logistique minutieuse. Vous devez évaluer l'espace physique autour du réseau de canalisations.
Dégagement aérien : La disposition de l’usine doit tenir compte d’un espace vertical important. Vous avez besoin d'espace pour soulever l'ensemble capot, boule et actionneur en toute sécurité. Les supports de tuyauterie aériens limitent souvent ce mouvement ascendant.
Limitations de poids : Les grands alésages nécessitent de soulever des charges lourdes. La cartouche interne pèse souvent des centaines de livres. Un équipement de levage est obligatoire pour une extraction en toute sécurité. Vous devez prendre en compte l’accès permanent aux grues dans votre protocole de maintenance de routine.
Remontage de précision : le serrage des boulons du capot selon les spécifications exactes du fabricant d'origine est essentiel. Une tension appropriée empêche les émissions fugitives pendant le fonctionnement. Les raffineries s’exposent à de lourdes amendes pour fuite de composés organiques volatils. Nous vous recommandons de suivre strictement les guides d'étalonnage. Un boulonnage inégal entraînera des fuites dangereuses sur les brides.
Fiabilité à toute épreuve : spécification du robinet à tournant sphérique à simple effet
Les considérations relatives au niveau d'intégrité de sécurité (SIL) dictent rigoureusement le choix des composants. Les installations visent les classements SIL 2 ou SIL 3 pour les boucles critiques. Les boucles d'arrêt d'urgence critique (ESD) imposent des actionneurs à ressort de rappel. Ils surpassent considérablement les alternatives à double effet en cas de panne de courant inattendue. Un robinet à tournant sphérique simple effet repose entièrement sur l’énergie mécanique stockée. Il n’a pas besoin d’alimentation électrique externe ni d’air d’instrument pour se fermer en toute sécurité. Ce mode de défaillance prévisible augmente l’indice SIL global du système.
Ingénierie des marges de couple (Expertise) :
Le dimensionnement de l'actionneur nécessite des calculs mathématiques précis. Vous ne pouvez pas deviner la force requise. Le dimensionnement signifie calculer avec précision le couple « côté air ». Cette force surmonte la friction de départ initiale. Vous devez également calculer le couple « extrémité du ressort ». Il garantit une bonne assise contre une pression différentielle maximale. Les ingénieurs appliquent généralement un facteur de sécurité de 25 à 30 % pour tenir compte des variables imprévues.
Risque connu : la fatigue du printemps finit par dégrader les temps de réponse de sécurité. Les ressorts mécaniques perdent leur tension après des milliers de cycles. La contamination de l’alimentation en air pneumatique introduit de l’humidité et des particules. L’air humide fait rapidement rouiller les parois internes du cylindre. Les régulateurs et les filtres sont des accessoires non négociables. Ils protègent les délicats cylindres internes des débris destructeurs.
Analyse de phase du couple de l'actionneur
| Défi d'ingénierie | de fonction principale | de source d'énergie | de phase de couple |
| Séparation de l'extrémité aérienne | Alimentation en air comprimé | Retirer le ballon d'une position statique | Surmonter les frottements statiques élevés et la pression des médias |
| Fonctionnement de l'extrémité pneumatique | Alimentation en air comprimé | Déplacer la balle à mi-course | Maintenir un mouvement quart de tour fluide et continu |
| Échappée de fin de printemps | Ressorts mécaniques | Initiation de la course de retour en cas de perte d'air | Surmonter la résistance dynamique à l’écoulement dans la conduite |
| Sièges à ressort | Ressorts mécaniques | Conduire la vanne dans un état de sécurité intégré | Maintenir une force finale suffisante pour sceller contre la pression |
Sélection des matériaux : quand spécifier une vanne basse température LF2
Les exigences métallurgiques dictent la sécurité dans les environnements de traitement extrêmes. L'acier au carbone standard devient dangereusement cassant à des températures inférieures à zéro. Il se brise sous une contrainte mécanique normale. ASTM A350 LF2 est la norme obligatoire de l’industrie. Cet acier au carbone à basse température (LTCS) nécessite des tests d'impact rigoureux. Les techniciens utilisent le test Charpy V-notch à -46°C. Un lourd pendule heurte un échantillon de métal entaillé. Les ingénieurs mesurent l’énergie absorbée lors de la fracture. Le matériau LF2 absorbe suffisamment d'énergie à -46°C. La spécification d'une vanne basse température LF2 garantit l'intégrité structurelle et évite les fractures fragiles catastrophiques.
Objectifs d’application (autorité) :
De nombreuses industries mondiales exigent cette métallurgie spécifique pour maintenir des opérations sûres.
Le traitement du gaz dans le secteur intermédiaire dépend fortement de ce matériau résistant. Les gaz en expansion provoquent un refroidissement localisé rapide à l’intérieur de la tuyauterie.
Les trains de liquéfaction de GNL nécessitent en permanence une tolérance au froid extrême. Le gaz naturel liquide circule à des températures cryogéniques.
Les raffineries de climat froid spécifient LF2 pour gérer le temps glacial. Les installations du Nord sont constamment confrontées à des conditions hivernales brutales.
Contrôle de conformité : assurez-vous que les composants en élastomère correspondent au métal environnant. Les sièges, les joints toriques et les joints d’actionneur doivent avoir des caractéristiques de basse température égales. Le caoutchouc standard durcit au froid. Il perd complètement son élasticité. Cela provoque une fuite de dérivation dangereuse ou une défaillance totale de l'actionnement. Nous vérifions toujours les matériaux des joints avant l’installation. Les sièges en polymère résistent au froid extrême de manière fiable.
Cadre décisionnel : évaluation et présélection pour l'approvisionnement
Vous avez besoin de critères clairs lors de la sélection des composants de contrôle de flux. Les ingénieurs doivent mettre en balance les coûts initiaux et la longévité opérationnelle.
Entrée supérieure ou entrée latérale (corps divisé) :
Sélectionnez une vanne à entrée supérieure uniquement dans des conditions spécifiques. Utilisez-le lorsque l’unité est soudée solidement en place. Les connexions soudées bout à bout et par emboîtement rendent impossible un retrait standard. Choisissez cette conception lorsque les coûts de drainage des conduites dépassent la prime de la vanne. Les vannes à entrée latérale à bride standard fonctionnent mieux pour les conduites utilitaires facilement accessibles.
Simple effet ou double effet :
Sélectionnez des mécanismes à simple effet si les codes de sécurité exigent une position de sécurité définitive. Des normes telles que API 6D et CEI 61508 imposent souvent des actions à ressort de rappel. Les actionneurs à double effet ne disposent pas d'une sécurité intégrée mécanique. Ils restent dans leur dernière position en cas de panne d'air comprimé. Vous ne pouvez pas les utiliser dans des boucles ESD critiques.
Critères d'évaluation du fournisseur (fiabilité) :
Demandez à vos fournisseurs de respecter des normes d'ingénierie rigoureuses avant d'acheter.
Exigez des tableaux de dimensionnement des actionneurs transparents. Ils doivent tenir compte du frottement du matériau du siège aux températures minimales de fonctionnement. Les températures froides augmentent considérablement les besoins en couple.
Vérifiez les certifications de sécurité incendie API 607 ou API 6FA. Vous avez besoin de certificats pour le package automatisé complet. La certification des vannes à tige nue ne suffit pas. Le feu détruit rapidement les joints souples.
Demandez rapidement des dessins dimensionnels détaillés. Vous avez besoin de mesures précises du jeu supérieur pour vos ingénieurs en structure.
Action suivante : consultez immédiatement les ingénieurs d'application. Calculez avec précision les chutes de pression différentielle. Déterminez les facteurs de sécurité de votre actionneur avant de demander un devis. Ils vous aideront à finaliser les dimensions des actionneurs avec précision.
Conclusion
Le robinet à tournant sphérique pneumatique à simple effet à entrée supérieure constitue un atout hautement spécialisé. Les ingénieurs le conçoivent pour la longévité et la sécurité dans des environnements inflexibles. Il résiste constamment aux exigences opérationnelles difficiles. Le dimensionnement initial et la planification dimensionnelle nécessitent une concentration rigoureuse en ingénierie. Vous devez calculer parfaitement le couple et le jeu vertical. Cependant, les bénéfices à long terme en termes d’efficacité de la maintenance sont sans précédent. Vous éliminez complètement les coupures coûteuses de pipelines. La sécurité des processus atteint de nouveaux sommets grâce à une mécanique fiable à ressort de rappel.
Suivez les étapes suivantes pour optimiser vos systèmes de contrôle des fluides :
Vérifiez vos sections de pipeline soudées actuelles pour détecter les goulots d'étranglement graves en matière de maintenance.
Soumettez vos paramètres de processus exacts à des fournisseurs spécialisés.
Identifiez l'état de sécurité strict requis pour vos boucles d'arrêt d'urgence.
Demandez des dimensions précises de vanne et des spécifications de matériaux en fonction de votre environnement d’exploitation.
FAQ
Q : Un robinet à tournant sphérique pneumatique à double effet peut-il être converti en un robinet à simple effet ?
R : Oui, de nombreux actionneurs pneumatiques modulaires permettent l'installation de cartouches à ressort sur le terrain, même si le couple de sortie sera considérablement réduit, ce qui nécessitera un recalibrage du facteur de sécurité.
Q : Pourquoi un robinet à entrée par le haut est-il plus cher qu'un robinet à tournant sphérique standard en deux parties ?
R : Les vannes à entrée supérieure nécessitent un corps complexe monobloc moulé ou forgé, des mécanismes de rétention internes spécialisés pour maintenir les sièges sous pression et des tolérances d'usinage plus rigoureuses.
Q : Quelle est la position de défaillance standard pour un robinet à tournant sphérique simple effet ?
R : Cela dépend de la conception du processus. « Fail-Closed » (FC) est courant pour isoler les fluides dangereux, tandis que « Fail-Open » (FO) est utilisé pour les conduites de refroidissement ou les systèmes de décompression.
