Robinet à tournant sphérique pneumatique ou électrique : comparaison des pipelines

Nombre Parcourir:0     auteur:Éditeur du site     publier Temps: 2026-07-17      origine:Propulsé

enquête

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
sharethis sharing button

La spécification d’une vanne d’isolement de pipeline pour les applications haute pression comporte d’énormes enjeux. Les installations intermédiaires modernes traitent des fluides volatils soumis à des contraintes mécaniques extrêmes. Une chute soudaine de pression nécessite une intervention mécanique immédiate. Vous ne pouvez pas compter sur un fonctionnement manuel lors d’une augmentation de débit critique. L’automatisation de ces systèmes robustes nécessite une évaluation technique rigoureuse. Les ingénieurs d"usine doivent équilibrer la vitesse d"actionnement, la fiabilité à toute épreuve et les contraintes d"infrastructure. Choisir la bonne automatisation introduit des compromis d’ingénierie complexes. Vous devez tenir compte des risques environnementaux et de la disponibilité des services publics. Une inadéquation ici compromet l’ensemble du protocole de sécurité de votre installation.

Nous explorerons les différences de performances critiques entre les méthodes pneumatiques et motorisées. Nous irons au-delà de la dynamique des fluides de base. Vous découvrirez comment les capacités d’intervention d’urgence dictent vos spécifications finales. Vous apprendrez comment intégrer ces unités dans vos réseaux de diagnostic existants. Vous comprendrez également les graves limitations des sauvegardes d’alimentation. Cela garantit que le mécanisme que vous avez choisi s’aligne parfaitement sur les mandats de l’industrie. Ce guide fournit la clarté technique nécessaire pour prendre des décisions plus sûres et hautement fiables en matière de pipelines.

Points clés à retenir

  • Vitesse contre précision : les actionneurs pneumatiques offrent des vitesses d'arrêt d'urgence de l'ordre de la milliseconde par seconde ; les actionneurs électriques offrent un contrôle modulant supérieur et une intégration des données SCADA.

  • Fiabilité à toute épreuve : le rappel mécanique par ressort dans les systèmes pneumatiques reste la norme industrielle en matière de sécurité, tandis que les systèmes électriques nécessitent des batteries de secours ou des supercondensateurs.

  • Contraintes d'infrastructure :  un robinet à tournant sphérique pneumatique nécessite une alimentation en air d'instrument sec et immaculé, tandis qu'un robinet à tournant sphérique à actionneur électrique repose sur une alimentation électrique stable et des certifications spécifiques pour zones dangereuses.

  • Réalités en matière de coûts :  Le pneumatique offre des coûts initiaux de vannes inférieurs, mais des coûts d'infrastructure plus élevés au niveau des installations (compresseurs). L’électricité a des coûts unitaires initiaux plus élevés mais des frais généraux de maintenance à long terme inférieurs.

Ingénierie de base : le montage sur tourillon rencontre l"actionnement

L’ingénierie des pipelines repose en grande partie sur l’intégrité structurelle. Un robinet à tournant sphérique monté sur tourillon constitue la référence incontestée pour l'isolation haute pression. Ces conceptions ancrent physiquement le ballon en haut et en bas. Cet ancrage empêche la balle de se déplacer vers l'aval sous une pression différentielle importante. Les modèles flottants pressent la bille directement dans le siège en aval. Cela crée d’immenses frictions. Les supports à tourillon absorbent mécaniquement cette poussée hydraulique. Ils réduisent considérablement le couple de fonctionnement. Cela les rend idéaux pour l’automatisation à grande échelle.

Une fois que vous avez sélectionné le corps central, vous devez choisir une approche d"actionnement. L"industrie s"appuie sur deux méthodologies principales pour générer une force mécanique.

  • Automatisation pneumatique : une vanne à actionneur pneumatique convertit l'air comprimé en couple de rotation. Les ingénieurs utilisent généralement des mécanismes à crémaillère et pignon pour les petites tailles. Ils utilisent des mécanismes robustes à scotch yoke pour les diamètres de pipelines massifs.

  • Automatisation motorisée : les actionneurs électriques utilisent un moteur électrique associé à une boîte de vitesses robuste. Ils tirent du courant du réseau pour faire tourner progressivement la tige de la vanne.

La réalité des achats reste simple. Le corps de vanne à noyau métallique est identique dans les deux scénarios. Votre décision repose entièrement sur l’infrastructure du site disponible. Vous devez évaluer vos exigences spécifiques en matière de cycle de service. Vous devez également aligner l"actionneur sur vos exigences de niveau d"intégrité de sécurité (SIL). Un corps de vanne impeccable ne signifie rien si l"actionneur tombe en panne pendant une crise.

Performances face à face et vitesse de réponse

La vitesse de l’automatisation définit la sécurité des pipelines. Une réponse rapide évite les déversements catastrophiques. Une réponse lente invite au désastre environnemental. Nous devons examiner comment ces systèmes fonctionnent sous une contrainte extrême.

Un robinet à tournant sphérique pneumatique domine les applications d'arrêt d'urgence (ESD). Il offre un énorme avantage en termes de vitesse brute. Les systèmes pneumatiques utilisent des soupapes d'échappement rapides. Ils rejettent instantanément de l'air comprimé. Cela permet des temps de fermeture rapides, souvent inférieurs à une seconde. Vous avez besoin de cette vitesse fulgurante pour isoler immédiatement les sections de tuyaux rompues.

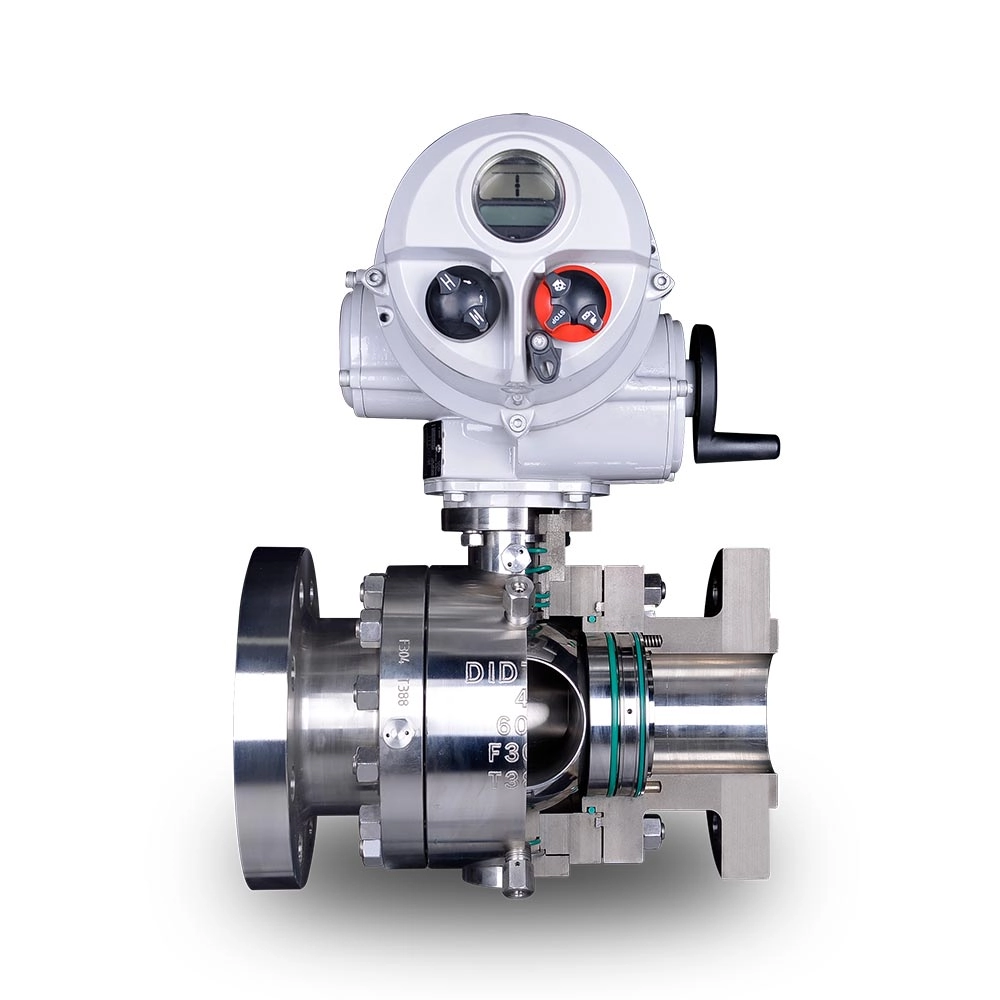

Il faut comparer cela avec les options motorisées. Une vanne à boisseau sphérique à actionneur électrique repose sur des rapports de démultiplication internes. Il est strictement limité par le régime du moteur. La fermeture électronique d’une vanne de grand diamètre prend plusieurs secondes, voire quelques minutes. Cependant, cette vitesse plus lente offre un net avantage. Le fonctionnement électrique est exceptionnellement fluide. Il élimine pratiquement le risque de coups de bélier sur la ligne. Les fermetures soudaines endommagent souvent les instruments en aval. Les systèmes électriques protègent les segments de pipeline fragiles des pointes cinétiques.

Les capacités de modulation diffèrent également considérablement. Les positionneurs pneumatiques souffrent de limitations inhérentes. Ils subissent une hystérésis lors des micro-ajustements. Ils consomment également de l"air en permanence pendant leur fonctionnement. Les actionneurs électriques excellent dans la modulation continue. Ils gèrent sans effort l’équilibrage complexe des flux de pipelines. Ils tolèrent des cycles de service de 100 % sans calage ni surchauffe.

Mesure de performances

Actionnement pneumatique

Actionnement électrique

Temps d"arrêt d"urgence

< 1 seconde (potentiel milliseconde)

10 à 60+ secondes (en fonction de la vitesse)

Précision des modulations

Modéré (susceptible à l"hystérésis)

Exceptionnellement élevé (contrôle numérique)

Évaluation du cycle de service

Limité par la récupération de l’alimentation en air

Jusqu"à 100 % de fonctionnement continu

Risque de coup de bélier

Élevé (s’il n’est pas correctement amorti)

Très faible (traitement doux et progressif)

Comparaison des vannes à actionneur pneumatique et électrique dans la configuration d

Mécanismes de sécurité et conformité aux zones dangereuses

Le dilemme de la sécurité empêche les ingénieurs de pipelines de dormir la nuit. L"équipement finira par perdre de la puissance. Vous devez garantir que le système revient automatiquement à une position sûre par défaut. Votre choix d’automatisation dicte la manière dont vous obtenez cette certitude.

L’ingénierie pneumatique à sécurité intégrée est magnifiquement simple. Il repose sur un lourd mécanisme mécanique de rappel à ressort. Lorsque la pression de l"air chute, le ressort comprimé se relâche instantanément. Il force la vanne dans une position prédéterminée d"ouverture ou de fermeture. Cette réaction est mécaniquement absolue. Il ne repose pas sur des circuits imprimés ou des grilles de sauvegarde. Il reste la référence en matière d"environnements de sécurité SIL 3.

Les conceptions électriques à sécurité intégrée impliquent des solutions de contournement modernes et complexes. Les ingénieurs utilisent des embrayages électromagnétiques associés à des ressorts spécialisés. Ils déploient également des batteries de secours ou des supercondensateurs. Ces composants présentent des risques de maintenance importants. Les cellules de batterie se dégradent rapidement à des températures extrêmes. Une batterie gelée ne peut pas fermer une vanne d"isolement critique.

Les normes antidéflagrantes (ATEX / IECEx) compliquent encore davantage votre cahier des charges. Des gaz inflammables entourent constamment les infrastructures intermédiaires.

  1. Sécurité inhérente : L'air comprimé ne génère pas d'étincelles. Les systèmes pneumatiques restent intrinsèquement plus sûrs dans les environnements hautement explosifs.

  2. Enceintes lourdes : les actionneurs électriques contiennent des moteurs à arc. Ils nécessitent des boîtiers antidéflagrants NEMA 7 ou NEMA 9 lourds et coûteux.

  3. Risques liés au câblage : les installations électriques exigent des conduits de câblage intrinsèquement sûrs. Un seul joint de fil endommagé compromet l’ensemble de l’indice antidéflagrant.

Erreur courante : ne spécifiez jamais un actionneur électrique pour une zone explosive sans vérifier la stabilité du réseau local. Des coupures de courant fréquentes épuiseront rapidement vos réserves de batterie de sécurité.

Réalités de la maintenance et du cycle de vie des infrastructures

Chaque système d'automatisation nécessite une infrastructure physique spécifique. Ces exigences introduisent des vulnérabilités uniques. Vous devez auditer les capacités de votre installation avant de finaliser les spécifications de votre vanne d'isolement de pipeline .

Les systèmes pneumatiques cachent de nombreuses contraintes mécaniques. Ils nécessitent une garantie absolue d’un air d’instrument propre et sec. Vous devez installer et entretenir des compresseurs industriels robustes. Vous devez également mettre en œuvre des systèmes de filtration complexes. Les vulnérabilités affectent les vastes conduites d’aération. Les pannes de compresseur paralysent instantanément l’ensemble du réseau automatisé. Les fuites dans les conduites d’air gaspillent silencieusement d’énormes quantités d’énergie générée.

Les facteurs environnementaux menacent gravement les tubes pneumatiques. L"humidité pénètre inévitablement dans les conduites d"alimentation en air. Cette condensation gèle rapidement dans les environnements de pipeline sous zéro. Une conduite d"air gelée rend l"actionneur complètement inutile. Vous devez installer des sécheurs d’air actifs pour éviter des pannes hivernales catastrophiques.

Les réalités du cycle de vie électrique sont très différentes. Les systèmes électriques modernes offrent un câblage simple « plug-and-play ». Vous éliminez les installations complexes de tubes en acier inoxydable. Vous supprimez également la fuite d’énergie continue associée aux compresseurs d’air massifs. Les unités électriques ne consomment une énergie significative que pendant leur course réelle. Autrement, ils restent en sommeil. Cela crée une empreinte physique beaucoup plus légère.

Bonne pratique : Surveillez toujours les joints du boîtier de l’actionneur. Les unités électriques souffrent si l'humidité contourne les joints toriques et corrode les panneaux de commande internes. Mettre en œuvre un protocole annuel strict d’inspection des scellés.

Cadre décisionnel : présélection de votre pipeline

La sélection du bon actionneur élimine les frictions opérationnelles. Vous devez aligner la technologie sur vos conditions spécifiques sur le terrain. Nous avons structuré les lignes directrices de décision suivantes pour simplifier vos choix d"ingénierie.

Quand spécifier l’automatisation pneumatique

Vous devez spécifier un robinet à tournant sphérique pneumatique lorsque votre site répond à des critères spécifiques. Il fonctionne mieux dans les environnements industriels matures.

  • Votre installation dispose déjà d’un anneau principal d’air d’instrument fiable et de grande capacité.

  • L"application exige des capacités d"arrêt d"urgence strictes classées SIL.

  • Vous opérez dans une zone hautement combustible où la minimisation de l’empreinte électrique est légalement obligatoire.

  • Vous privilégiez la certitude du rappel mécanique par ressort plutôt que le diagnostic numérique.

Quand spécifier l’automatisation motorisée

La technologie motorisée prospère dans des environnements isolés ou hautement numérisés. Il résout des problèmes logistiques distincts.

  • Vous exploitez des stations de transfert intermédiaires à distance où le fonctionnement d’un compresseur industriel est physiquement impossible.

  • Votre processus nécessite un équilibrage de contrôle de débit de haute précision.

  • Vous avez besoin d’une intégration approfondie avec les réseaux de diagnostic avancés SCADA ou IIoT.

  • Votre pipeline est soumis à des températures extrêmement froides où la condensation de l’air des instruments présente un risque de gel important.

Ne forcez pas une technologie à s’adapter au mauvais environnement. Un système pneumatique tombe en panne dans une région sauvage isolée. Un système électrique a du mal à suivre les vitesses d’arrêt d’urgence dans un environnement de raffinerie volatile. Évaluez honnêtement votre infrastructure avant de rédiger le bon de commande.

Conclusion

Le choix entre l’actionnement pneumatique et électrique détermine votre résilience opérationnelle. Le mécanisme optimal dépend strictement de l’infrastructure de votre site existante. Cela dépend également de vos exigences exactes en matière de vitesse et de vos obligations de sécurité. Les systèmes pneumatiques offrent des vitesses d’intervention d’urgence inégalées et une certitude mécanique absolue. Les systèmes motorisés offrent une intégration numérique supérieure et prospèrent dans les endroits éloignés dépourvus de services aériens.

Votre prochaine étape nécessite une action immédiate. Auditez dès aujourd’hui vos réseaux électriques disponibles et vos capacités d’air comprimé. Documentez méticuleusement les températures extrêmes de votre environnement. Enfin, consultez une équipe d’ingénierie spécialisée en vannes. Partagez vos conditions de fluides spécifiques et vos exigences API 6D. Ils vous aideront à dimensionner le bon actionneur pour garantir la sécurité des pipelines à long terme.

FAQ

Q : Un actionneur électrique peut-il correspondre à la vitesse de fermeture d"un actionneur pneumatique ?

R : Non, les systèmes pneumatiques sont intrinsèquement plus rapides pour l’isolement d’urgence. Ils évacuent instantanément l"air comprimé via des soupapes d"échappement rapides. Les actionneurs électriques s"appuient sur des engrenages physiques et des limitations de régime du moteur. Certains actionneurs électriques spécialisés comblent cet écart de vitesse, mais ils introduisent une complexité technique et un poids importants.

Q : Qu"arrive-t-il à une vanne d"isolement de pipeline pneumatique si l"usine perd de la pression d"air ?

R : Il repose sur un mécanisme mécanique à ressort de rappel. Lorsque la pression de l"air chute, le ressort comprimé robuste se libère automatiquement. Cela force la vanne dans sa position de sécurité désignée. Il effectuera une ouverture ou une fermeture en cas de panne entièrement en fonction de vos exigences de sécurité spécifiques.

Q : Les robinets à tournant sphérique électriques sont-ils sans danger pour les produits de pipeline inflammables ?

R : Oui, ils sont totalement sûrs s’ils sont spécifiés correctement. Vous devez enfermer l"actionneur électrique dans un boîtier antidéflagrant certifié, tel que NEMA 7 ou NEMA 9. Vous devez également respecter strictement les normes de câblage intrinsèquement sûres pour empêcher toute étincelle interne d"enflammer des gaz dangereux externes.
