Robinet à tournant sphérique forgé ou moulé de 600 LB : avantages pour les pipelines haute pression

Les conduites à haute pression exigent une fiabilité absolue à chaque point de raccordement. Fonctionnant en classe 600, ces systèmes gèrent souvent des pressions allant jusqu"à 1 480 PSI à température ambiante. À ces niveaux extrêmes, vous avez besoin d’un contrôle des fluides sans tolérance. Les défaillances catastrophiques risquent de provoquer des catastrophes environnementales massives et menacent la sécurité humaine. Les ingénieurs et les équipes d’approvisionnement sont confrontés à un dilemme constant lors de la planification d’un projet. Ils doivent trouver un équilibre entre le coût d"achat initial inférieur des produits moulés et l"intégrité structurelle à long terme. Faire un mauvais choix compromet facilement l’ensemble du réseau de pipelines. Nous établirons un cadre fondé sur des preuves pour choisir entre les méthodes de fabrication moulées et forgées. Vous apprendrez à évaluer efficacement les besoins en infrastructures critiques. Nous nous concentrerons strictement sur l’atténuation des risques, la conformité de l’industrie et la sécurité opérationnelle. Ce guide vous aide à prendre des décisions métallurgiques complexes pour votre prochain projet.

Points clés à retenir

• La porosité est la ligne de démarcation : les vannes coulées comportent des risques inhérents de microporosité et de cavités de retrait ; les valves forgées les éliminent par compression thermomécanique.

• Limite d'élasticité prévisible : un robinet à tournant sphérique forgé de 600 lb offre une structure de grain hautement alignée, offrant une résistance supérieure à la fatigue contre les pulsations du pipeline à haute pression et les coups de bélier.

• Standardisation : pour les applications à haute pression et de gros diamètre, la spécification d'une vanne à tourillon de classe 600 dans un corps forgé garantit un respect plus strict des critères API 6D.

La réalité technique des conditions des pipelines de classe 600

Les classifications ASME Classe 600 poussent les systèmes mécaniques à leurs limites absolues. Les vannes subissent constamment d’immenses contraintes circonférentielles dans ces conditions. Les micro-défauts peuvent rester latents dans les systèmes de classe 150 ou 300 moins bien notés. Cependant, ils deviennent des points de défaillance actifs lorsqu’ils sont soumis à 1 480 PSI. Vous ne pouvez pas vous permettre d’anomalies structurelles lors de la gestion de fluides volatils à haute pression. Le risque de rupture soudaine de l’enveloppe de pression est tout simplement trop élevé.

La pulsation des pipelines présente un autre défi technique majeur pour les opérateurs. Un robinet à tournant sphérique haute pression supporte quotidiennement les charges cycliques des équipements en amont. Les pompes alternatives et les compresseurs robustes génèrent en permanence d’intenses vibrations mécaniques. Cet environnement dynamique exige une résistance exceptionnelle à la fatigue de la part de votre corps. Sans cela, le boîtier finira par développer de dangereuses microfissures. Au fil du temps, ces fissures se propagent vers l’extérieur et provoquent des pannes soudaines.

Nous devons également examiner de près la mécanique interne des sièges. Les conceptions à billes flottantes échouent rapidement sous ces pressions intenses. Ils deviennent inefficaces et subissent une usure irréversible des sièges. La pression de la conduite force la bille flottante de manière agressive dans le siège en aval. Au lieu de cela, une vanne à tourillon de classe 600 absorbe directement cette pression de ligne. Il transfère la charge mécanique à travers son arbre de tourillon inférieur et sa tige supérieure. Ce mécanisme précis protège les sièges souples des forces d'écrasement. Cela fait de l’intégrité de la coque externe votre barrière ultime contre les scénarios d’éruption.

Analyse approfondie de la métallurgie : fonderie ou forgeage

Nous devons comprendre les processus de fabrication fondamentaux pour faire des choix éclairés. Les méthodes de fabrication dictent la structure moléculaire interne de votre équipement. Cette structure détermine en fin de compte la façon dont le métal réagit au stress.

Examinons d"abord les caractéristiques de l"acier moulé. Les fonderies versent l"acier liquide en fusion directement dans des moules en sable façonnés. Ce processus est intrinsèquement imprévisible au niveau microscopique. Il reste sensible aux vides de gaz, aux inclusions de sable et à la porosité de retrait. À mesure que le métal en fusion refroidit, il se contracte de manière inégale sur différentes épaisseurs. Pour vérifier la solidité interne, les fabricants doivent effectuer des tests radiographiques (RT) approfondis. Cette charge de tests ralentit considérablement les calendriers de production. Cela entraîne également des rejets de pièces fréquents et coûteux.

Le forgeage adopte une approche radicalement différente et plus contrôlée. Les installations façonnent des blocs d’acier massifs en utilisant une pression thermique et mécanique extrême. Ils utilisent d’énormes presses hydrauliques pour forcer le métal chauffé dans les matrices. Cette compression thermomécanique offre des avantages structurels distincts.

1. Il comprime soigneusement la matière première, fermant ainsi les micropores existants.

2. Il aligne le flux de grains métallurgiques pour qu"il corresponde exactement au contour du composant.

3. Il élimine entièrement les vides internes que l’on trouve couramment dans les pièces moulées.

Un robinet à tournant sphérique en acier forgé nécessite des critères d'inspection entièrement différents. Il s'appuie sur des tests par ultrasons (UT) au lieu de rayons X coûteux. Cette méthode UT est hautement prévisible et plus rapide à exécuter. Il révèle rarement des défauts internes cachés car le processus lui-même les prévient.

Comparaison du traitement des matériaux

Avantages tangibles d"un robinet à tournant sphérique forgé de 600 LB

L’alignement du flux de grains constitue un changement structurel majeur. Il offre une résistance aux chocs et à la traction jusqu'à 20 % plus élevée. Cela est vrai même pour des pièces moulées ayant exactement la même composition chimique. Un robinet à tournant sphérique forgé de 600 LB gère les pics de contrainte soudains en toute sécurité. Il absorbe les coups de bélier sans initier de fractures fragiles. Il s'étire plutôt que de se briser dans des conditions de surcharge extrêmes.

L"uniformité de l"épaisseur des parois représente un autre avantage opérationnel considérable pour les ingénieurs. Les machines de forgeage fournissent à chaque fois des dimensions physiques précises et hautement reproductibles. Ils garantissent des résultats de fabrication cohérents pour les commandes de grands projets. Cela élimine les fines taches localisées qui affligent les fonderies traditionnelles. Les déplacements du noyau du corps moulé provoquent souvent ces points faibles dangereux lors du refroidissement.

Nous devons également tenir compte de la stricte conformité de l’industrie et de la traçabilité des matériaux. Une vanne forgée API 6D simplifie considérablement la documentation de votre projet. Il fournit des rapports de tests de matériaux (MTR) clairs et fiables. Il garantit une conformité ininterrompue pour les applications de service difficiles. Des normes telles que NACE MR0175 et ISO 15156 exigent des structures internes impeccables. La fissuration induite par l'hydrogène (HIC) cible de manière agressive les anomalies structurelles. L'intégrité forgée empêche les atomes d'hydrogène de trouver des cavités microscopiques pour s'accumuler à l'intérieur.

Enfin, nous examinons les capacités d’usinage zéro défaut. L’acier forgé produit naturellement une finition de surface bien supérieure. Il est plus performant lors des phases finales d’usinage automatisé. Cette finition impeccable garantit des tolérances plus strictes pour les joints internes dynamiques. Il réduit considérablement les risques d’émissions fugitives tout au long de la durée de vie opérationnelle. Vous maintenez une étanchéité environnementale plus stricte et plus sûre pendant des décennies.

Cadre décisionnel : points de bascule entre les risques et les coûts

Vous n"avez pas toujours besoin de forger pour chaque connexion de pipeline. Les ingénieurs doivent appliquer un cadre de décision logique pour optimiser les budgets. Nous vous recommandons de spécifier des options de conversion pour les lignes de services publics standard. Ils fonctionnent parfaitement pour les circuits d"eau de refroidissement à faible risque. Les lignes de dérivation secondaires fonctionnent également en toute sécurité en utilisant des matériaux moulés. Les pièces moulées s’adaptent exceptionnellement bien aux géométries massives et personnalisées. Lorsque vous spécifiez des projets de très gros diamètre, les coûts de forgeage deviennent géométriquement prohibitifs. Vous devez accepter le casting pour les systèmes de 36 pouces et plus.

Cependant, vous êtes confronté à des situations où le forgeage devient absolument obligatoire. Vous devez éliminer complètement les variables structurelles des infrastructures critiques. Nous conseillons fortement les matériaux forgés pour les applications suivantes :

• Vannes de sectionnement de la conduite principale, isolations des stations de compression et systèmes de racleurs.

• Environnements médiatiques toxiques, mortels ou hautement inflammables. Cela comprend les conduites de gaz naturel à haute pression et de brut corrosif.

• Applications exigeant une exécution de projet rapide et prévisible.

La disponibilité des blocs forgés évite souvent les longs délais de livraison des moules personnalisés. Il aide les sociétés d’ingénierie à éviter des taux inattendus de rejet d’EMI. Une seule radiographie ratée sur un corps moulé peut retarder les projets de plusieurs semaines. Le forgeage garantit que votre calendrier de production reste intact.

Considérations sur la spécification et la mise en œuvre

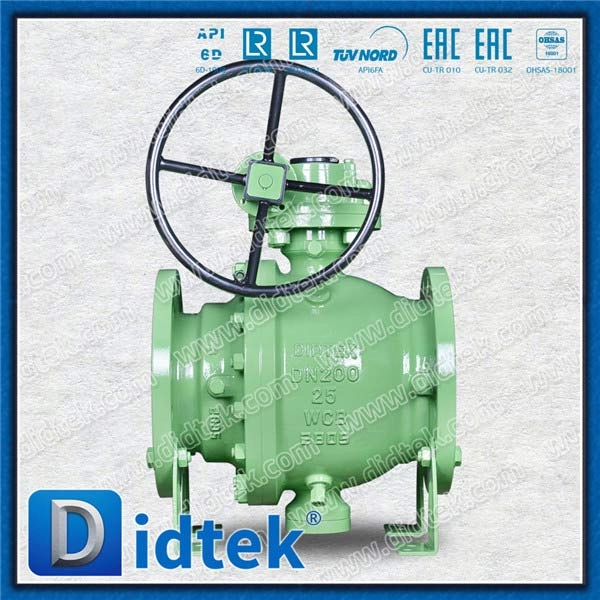

Le fonctionnement à haute pression génère inévitablement des valeurs de couple internes massives. La pression différentielle pousse la bille durement contre les surfaces d'appui en aval. Spécifier un robinet à tournant sphérique de précision à vis sans fin est ici strictement nécessaire. Il évite les blessures graves de l'opérateur lors d'un fonctionnement manuel dans les réglages de classe 600. Les leviers à tige nue deviennent physiquement impossibles à tourner en toute sécurité à ces pressions. Le réducteur assure une rotation douce et hautement contrôlée de la tige. Il empêche les actions d'ouverture rapides qui provoquent des coups de bélier destructeurs.

La construction de la carrosserie nécessite un examen attentif pendant la phase de spécification. Vous devez choisir entre des architectures de conception en deux ou trois pièces. Les corps forgés en trois pièces permettent des procédures de maintenance en ligne beaucoup plus faciles. Ils prennent en charge des tâches d"usinage interne plus complexes pendant la fabrication. Vous devez également évaluer les configurations de corps soudés et boulonnés. Les corps forgés entièrement soudés éliminent complètement les chemins de fuite atmosphériques des brides. Cela reste essentiel dans les scénarios de pipelines enterrés où l’accès pour la maintenance est nul.

Les connexions d’extrémité exigent une surveillance métallurgique rigoureuse de la part de votre équipe. La transition des extrémités de vannes forgées vers la métallurgie des pipelines nécessite un examen strict. Vous avez besoin d’une évaluation minutieuse de toutes les préparations des extrémités de soudure. Les angles de biseautage de vos tuyaux doivent correspondre parfaitement aux extrémités de la vanne. La correspondance équivalent carbone (CE) garantit des soudures sur site solides et fiables. Il dicte vos exigences en matière de traitement thermique de préchauffage et de post-soudage. Négliger cette étape entraîne des soudures fragiles et des défaillances catastrophiques des lignes.

Conclusion

• Les économies initiales sur l"achat d"un corps moulé disparaissent rapidement. Les échecs des tests, les taux de rejet élevés et les risques opérationnels effacent ces marges dans des environnements à haute pression.

• Pour les infrastructures principales de classe 600, les solutions standardisées en acier forgé offrent une sécurité inégalée. Ils offrent une intégrité structurelle vérifiable et une pleine conformité.

• Ils garantissent la fiabilité à long terme requise par les normes modernes de sécurité des pipelines.

• Exigez toujours des inspections UT complètes avant le début de l’installation du pipeline.

• Alignez précisément votre sélection de matériaux sur les exigences de service NACE pour les produits acides, le cas échéant.

FAQ

Q : Pourquoi les vannes forgées sont-elles généralement limitées à des plages de tailles spécifiques ?

R : Le forgeage nécessite des presses hydrauliques massives. Au-dessus de certains diamètres, généralement 24 pouces ou plus, les limitations physiques deviennent extrêmes. Les dépenses d’outillage des presses à forger géantes atteignent des niveaux prohibitifs. Par conséquent, les corps moulés ou soudés par plaques restent les seules options économiquement viables pour les réseaux de canalisations massifs.

Q : Un robinet à tournant sphérique en acier forgé nécessite-t-il un CND différent d"un robinet en fonte ?

R : Oui, c’est le cas. Les pièces moulées s"appuient fortement sur les tests de radiographie (rayons X) pour détecter les défauts volumétriques tels que les vides internes. Les pièces forgées utilisent principalement des tests par ultrasons (UT). L"UT détecte les défauts linéaires ou le délaminage interne. Le processus de forgeage élimine naturellement les vides volumétriques, rendant les rayons X coûteux largement inutiles.

Q : Une vanne en fonte peut-elle répondre aux normes API 6D pour les canalisations haute pression ?

R : Oui, les vannes en fonte peuvent obtenir la certification API 6D. Cependant, ils sont soumis à des exigences strictes en matière d’examen non destructif (END). La réussite de ces tests rigoureux entraîne souvent des taux élevés de rejet et de reprise en fonderie. Cela entraîne des retards de calendrier importants et des risques ingérables pour les entrepreneurs EPC.

Q : Quel est l"impact de la classe de pression sur le choix d"un opérateur à vis sans fin ?

R : La friction du siège augmente de façon exponentielle avec la pression interne. Une vanne de classe 600 nécessite un couple de fonctionnement nettement plus élevé qu"une vanne de classe 150 exactement de même taille. Un opérateur à vis sans fin devient donc strictement obligatoire. Il garantit une ouverture et une fermeture sûres et contrôlées, ce qui évite les dangereux coups de bélier.
