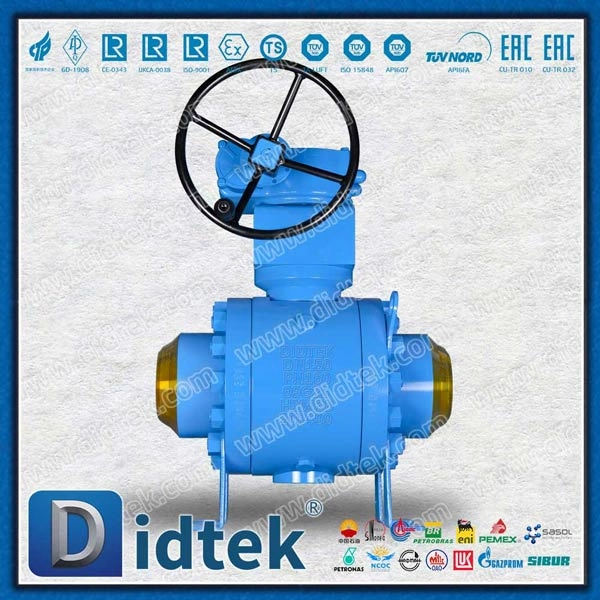

Robinet à tournant sphérique forgé 2500LB pour injection d'eau : solution haute pression

Les systèmes d’injection d’eau et de récupération assistée du pétrole (EOR) fonctionnent dans des conditions brutales. Ils combinent une pression extrême, des cycles continus et des fluides hautement corrosifs dans un seul environnement difficile. Vous avez besoin d’un équipement spécialement conçu pour gérer ces forces combinées sans compromis.

Les vannes standard ou moulées échouent inévitablement sous l"immense contrainte mécanique des applications de classe 2500. Les opérateurs sont fréquemment confrontés à des fuites de porosité du corps, à une déformation rapide du siège et à des éruptions dangereuses de la tige. Ces défaillances structurelles arrêtent immédiatement la production et créent de graves risques pour la sécurité sur le site.

Un robinet à tournant sphérique forgé à haute pression fournit l'intégrité structurelle de base requise pour ces environnements. Nous explorerons pourquoi les mécanismes d’étanchéité conçus avec précision et les corps forgés sont obligatoires. Vous apprendrez à évaluer correctement les conceptions de tourillons, les polymères techniques avancés et les normes de conformité critiques.

Points clés à retenir

• Intégrité du matériau : L'acier forgé (A105 ou F316) n'est pas négociable pour les applications de 2 500 LB afin d'éliminer les risques de microporosité inhérents aux corps moulés.

• Technologie d'étanchéité :  aux pressions ASME de classe 2500, les sièges en PTFE standard échouent ; les plastiques techniques comme le PEEK ou les joints métal sur métal sont obligatoires.

• Conception structurelle : les conceptions en 3 pièces montées sur tourillon avec des brides RTJ (Ring Type Joint) sont essentielles pour absorber les charges de poussée et empêcher les émissions fugitives.

• Conformité : la conformité vérifiable aux normes API 6D et ASME B16.34, appuyée par des tests hydrostatiques et pneumatiques rigoureux, constitue la principale référence pour la présélection des fournisseurs.

Les réalités techniques de l’EOR et de la sélection des vannes d’injection d’eau

Le succès de l’EOR repose sur des critères système très spécifiques. Vous devez parvenir à une isolation sans fuite sur tous les segments de pipeline. L"équipement doit résister activement aux particules à grande vitesse comme le sable et les sédiments présents dans l"eau produite. Le système doit également rester insensible aux violents coups de bélier lors des démarrages des pompes.

Pourquoi le forgeage est-il obligatoire ? Un robinet à tournant sphérique de 2 500 LB gère des pressions de service ambiantes oscillant autour de 6 000 PSI. Les corps coulés contiennent des microporosités inhérentes au processus de refroidissement. Ces minuscules vides internes deviennent des points de défaillance catastrophiques sous une charge hydraulique extrême. L'acier forgé offre une densité métallurgique inégalée. Le processus de forgeage intensif aligne la structure des grains du métal. Il évite les ruptures du boîtier lors de chocs hydrauliques soudains et de cyclages extrêmes.

Une défaillance de vanne entraîne de graves conséquences opérationnelles. Une valve compromise arrête immédiatement les débits d’injection. Cela crée des risques environnementaux importants si des fluides toxiques s’échappent. De graves temps d’arrêt opérationnel suivent chaque incident d’éruption. Les opérateurs sont confrontés quotidiennement à d’énormes pertes de production en attendant les remplacements. Nous devons considérer la sélection des composants comme un mandat de sécurité strict plutôt que comme une simple décision d’achat.

Dimensions critiques de l’évaluation : composants structurels et d’étanchéité

Nous devons évaluer les composants structurels de base avant l’installation. Le choix entre les modèles montés sur tourillon et flottants est remarquablement simple. Les robinets à tournant sphérique flottant sont universellement disqualifiés à cette pression extrême. La charge de poussée hydraulique pousse la bille directement dans le siège aval. À 6 000 PSI, cette force est tout simplement trop massive. Il écrase instantanément les sièges standards et verrouille la valve.

Le montage sur tourillon déplace entièrement cette charge de poussée massive. Les blocs de tourillon supérieur et inférieur transfèrent la force hydraulique directement au corps de vanne forgé massif. Ce mécanisme protège les sièges souples de l'écrasement mécanique. Il garantit un fonctionnement fluide sous une pression différentielle maximale. Une vanne ASME Classe 2500 repose entièrement sur cette répartition de charge spécifique pour fonctionner en toute sécurité.

Les matériaux d"étanchéité imposent une fiabilité à long terme. Le PTFE standard souffre d’une déformation plastique importante sous des charges extrêmes. Les immenses forces hydrauliques font sortir le PTFE des poches d’étanchéité. Le PEEK offre une résistance mécanique nettement supérieure. Il résiste à l"extrusion et maintient une étanchéité fiable. Le PEEK empêche également la décompression explosive lors de la manipulation de fluides volatils.

Tableau de comparaison des matériaux d"étanchéité

Les types de connexion nécessitent un examen tout aussi minutieux. Vous devez spécifier des brides à joint de type annulaire (RTJ) pour la tuyauterie à fortes vibrations. Les brides à face surélevée (RF) reposent sur des joints plats. Ces joints éclatent facilement sous une pression de 6 000 PSI. Les brides RTJ utilisent un anneau métallique solide. Cet anneau se comprime directement dans une rainure usinée. Il forme un joint métal sur métal sécurisé et étanche.

Sélection de matériaux pour les environnements corrosifs à haute pression

Le choix entre l"acier au carbone (A105) et l"acier inoxydable (F316) détermine la longévité du système. Vous devez baser cette décision entièrement sur la composition chimique du liquide d’injection. Les niveaux de salinité et la teneur en H2S dégradent rapidement les métaux basiques. L"acier au carbone fonctionne exceptionnellement bien pour l"eau traitée et non corrosive. L’acier inoxydable devient absolument nécessaire lorsque des chlorures ou des produits chimiques agressifs sont présents.

Les applications EOR hautement corrosives nécessitent une défense structurelle supplémentaire. Vous avez souvent besoin de revêtements ou de superpositions de soudures pour protéger les zones vulnérables. Les ingénieurs spécifient l'Inconel 625 pour les poches d'étanchéité et les rainures annulaires. Il évite les piqûres localisées là où se trouvent les joints. Ce revêtement interne prolonge considérablement le cycle de vie d'un robinet à tournant sphérique EOR . Il offre une résistance à la corrosion supérieure sans les frais d'un corps solide entièrement exotique.

La conformité NACE MR0175 est obligatoire pour les environnements de service acides. Cette norme impose des contrôles stricts de dureté sur l’ensemble de l’assemblage. Le sulfure d"hydrogène (H2S) attaque les métaux durs, provoquant une fissuration rapide sous contrainte du sulfure (SSC). Les matériaux de la bille, de la tige et du corps doivent rester en dessous des niveaux de dureté Rockwell spécifiques. Nous devons vérifier ces niveaux de dureté exacts lors de la phase initiale d"approvisionnement.

Vérification des performances : normes API 6D et ASME classe 2500

Les bases réglementaires définissent la sécurité des systèmes de pipelines à haute pression. Chaque robinet à tournant sphérique en acier forgé doit satisfaire à des exigences de tests spécifiques et rigoureuses. L'API 6D régit les spécifications des vannes de pipeline pour usage intensif. L'API 598 dicte les routines quotidiennes d'inspection et de test des vannes. ASME B16.34 établit des évaluations pression-température strictes basées sur l'épaisseur de la paroi et la résistance du matériau.

Les acheteurs doivent examiner attentivement les rapports de tests d"acceptation en usine (FAT). Nous recommandons fortement d"exiger des vérifications spécifiques avant expédition :

1. Tests de coque hydrostatiques à haute pression : teste le corps forgé à 1,5 fois la pression de service nominale maximale pour garantir l'absence de fuite du boîtier.

2. Tests de siège pneumatique à basse pression : vérifie l'intégrité des joints PEEK à basse pression, ce qui est notoirement plus difficile à sceller qu'à haute pression.

3. Test de couple sous pression différentielle maximale : prouve que l'actionneur peut réellement faire tourner la bille lorsque la pleine pression du pipeline pousse contre un côté.

La traçabilité prouve l"origine et la qualité des matériaux. Vous devez strictement exiger des rapports d’essais de matériaux (MTR) pour chaque pièce contenant de la pression. La certification EN 10204 3.1 ou 3.2 est ici indispensable. Il vérifie la composition chimique exacte, la limite d"élasticité et le processus de traitement thermique de l"acier brut forgé. Sans traçabilité, vous risquez d’installer des métaux contrefaits de qualité inférieure.

Risques de mise en œuvre et logique de présélection

Le dimensionnement des ports a un impact significatif sur la dynamique de l’écoulement des fluides. Vous devez consciemment choisir entre les configurations à passage intégral et à passage réduit. Les conceptions à port complet correspondent parfaitement au diamètre interne du pipeline. Ils minimisent les chutes de pression dans le système. Ils sont absolument nécessaires aux opérations de raclage et de nettoyage des canalisations. Les vannes à alésage réduit permettent d"économiser beaucoup d"espace et de poids. Ils fonctionnent bien là où de légères restrictions de débit sont acceptables pour l"opérateur.

Comparaison de la taille des ports

La préparation à l’actionnement constitue un obstacle majeur à la mise en œuvre. Un système de classe 2500 nécessite un couple de décollage opérationnel massif. Vous devez évaluer soigneusement les actionneurs pneumatiques, hydrauliques ou électriques robustes. L'actionneur doit gérer le couple de décollage maximum de manière constante. Une dédiée vanne d'injection d'eau nécessite souvent des unités de puissance hydraulique spécialisées pour générer une force de rotation suffisante.

Les équipes d’approvisionnement ont besoin d’une matrice structurée de vérification des fournisseurs. Utilisez ces critères pour évaluer les partenaires de fabrication potentiels :

• Fabriquent-ils les carrosseries forgées en interne ou assemblent-ils simplement des pièces en sous-traitance ?

• Peuvent-ils fournir des enregistrements complets de tests non destructifs (CND), y compris les tests par ultrasons (UT) et l"inspection des particules magnétiques (MPI) ?

• Quels sont leurs délais de livraison standard pour les configurations fortement alliées et entièrement testées ?

• Disposent-ils de bunkers internes d’essais à haute pression capables d’atteindre 10 000 PSI en toute sécurité ?

Conclusion

L"approvisionnement en composants de 2 500 livres est fondamentalement un exercice strict d"atténuation des risques. Le succès opérationnel repose entièrement sur le respect des matériaux forgés. Vous devez spécifier des conceptions de tourillons robustes et des polymères techniques avancés. Les options commerciales standard échoueront de manière prévisible dans ces conditions extrêmes. Votre infrastructure nécessite une ingénierie de précision pour éviter les temps d"arrêt catastrophiques.

Les ingénieurs et les équipes d’approvisionnement doivent s’aligner dès le début du projet. Finalisez d"abord les spécifications exactes de votre support concernant la température, le nombre de particules et la corrosivité. Demander des dessins d’arrangement général (GA) détaillés auprès de fournisseurs potentiels. Exigez toujours des tableaux de couple certifiés auprès des fabricants potentiels avant d’émettre un bon de commande. Ces étapes garantissent un dimensionnement approprié de l’actionneur et une intégration transparente sur le terrain.

FAQ

Q : Quelle est la pression de service maximale pour une vanne ASME classe 2500 ?

R : La courbe nominale pression-température détermine cette limite. Pour les matériaux en acier au carbone, la pression de service maximale atteint environ 6 000 à 6 170 PSI à température ambiante. Cette valeur diminue à mesure que les températures de fonctionnement augmentent. Consultez toujours les tableaux de matériaux spécifiques ASME B16.34 pour l’alliage choisi.

Q : Pourquoi le PEEK est-il préféré au PTFE dans un robinet à tournant sphérique forgé haute pression ?

R : Le PTFE standard souffre d’une déformation plastique importante sous des charges extrêmes. Les immenses forces hydrauliques aux pressions de classe 2 500 provoquent l’expulsion du PTFE hors des poches d’étanchéité. Le PEEK offre une résistance mécanique nettement supérieure. Il résiste à l"extrusion et maintient une étanchéité fiable sous une immense pression différentielle.

Q : Une vanne de 2 500 LB peut-elle être utilisée à la fois pour l’injection d’eau et le vérin à gaz ?

R : Oui, ils sont structurellement solides pour les deux applications. Cependant, les environnements à gaz nécessitent des tests d’émissions fugitives plus stricts. Vous devez également spécifier des joints toriques résistants à la décompression explosive (AED). Le gaz pénètre dans les élastomères standards sous haute pression, provoquant leur rupture lorsque la pression du pipeline chute rapidement.

Q : Quel est le délai de livraison standard pour les robinets à tournant sphérique EOR en acier forgé personnalisés ?

R : Les références de l"industrie varient généralement de 8 à 16 semaines. Ce calendrier dépend fortement de la disponibilité des matières premières et des exigences spécifiques en matière de tests. Les alliages exotiques, les contrôles stricts de conformité NACE et les procédures CND intensives poussent généralement les livraisons vers l’extrémité la plus longue de ce spectre.
