Robinet à tournant sphérique à vis sans fin de 30 pouces : solution zéro fuite

Dans les infrastructures de pipelines massives, les défaillances de l’isolation des fluides entraînent des temps d’arrêt catastrophiques. Ils déclenchent de sévères amendes environnementales et créent des risques immédiats pour la sécurité. Les vannes flottantes standard échouent dans ces environnements extrêmes. Ils sont mécaniquement incapables de supporter les charges dynamiques à cette échelle. Les systèmes à haute pression nécessitent des structures mécaniques spécialisées. Vous devez empêcher l’écrasement du siège pour garantir des fermetures fiables.

La solution nécessite une ingénierie avancée. Le robinet à tournant sphérique à vis sans fin de 30 pouces représente la norme de l"industrie. Il gère sans effort l’isolation des flux à haute pression et à grande échelle. Nous comptons sur cette conception pour les infrastructures critiques du monde entier. Il évite les éruptions dangereuses et assure un contrôle opérationnel cohérent.

Nous fournissons ici aux ingénieurs achats et aux chefs de projets un encadrement rigoureux. Vous apprendrez à évaluer et à spécifier cet atout essentiel. Nous détaillons comment le mettre en œuvre en toute sécurité sur le terrain. Vous comprendrez également comment garantir le strict respect des normes strictes de zéro fuite.

Points clés à retenir

• Mécanique sans fuite : obtenue grâce à une répartition de la charge montée sur tourillon, des sièges à ressort et des capacités de double blocage et purge (DBB), vérifiables via les tests API 6D.

• Nécessité d'actionnement :  un mécanisme de vanne à vis sans fin est obligatoire à 30 pouces pour surmonter un couple de décollage extrême et éviter les coups de bélier endommageant les pipelines pendant le fonctionnement.

• Maintenance et coût total de possession : une architecture de vanne à boisseau sphérique à tourillon en 3 pièces réduit le coût total de possession (TCO) en permettant une maintenance en ligne sur le terrain sans retirer le corps de vanne de plusieurs tonnes du pipeline.

• Vérification de la conformité : l'approvisionnement doit exiger des certifications documentées API 607 ​​(Fire Safe) et API 598/6D (Tests) pour valider les allégations de performance.

La physique du « zéro fuite » dans les systèmes de grand diamètre

Les conceptions flottantes reposent sur la pression du fluide pour pousser la balle dans le siège. Dans un pipeline de 30 pouces, la surface est immense. La pression des fluides se multiplie dans cette immense zone. La force mécanique qui en résulte est stupéfiante. Il écrase facilement les sièges en aval dans les conceptions flottantes traditionnelles. Les fabricants résolvent ce problème en utilisant une tige supérieure et un tourillon inférieur. Ils maintiennent le ballon fermement en place. Ces tourillons robustes absorbent entièrement la pression massive de la conduite. Ils empêchent la balle de se déplacer vers l'aval. Cela stabilise complètement le robinet à tournant sphérique de grand diamètre sous une contrainte maximale.

Les conceptions à tourillon reposent fortement sur des sièges mobiles dynamiques. Les ressorts préchargés sont soigneusement placés derrière les anneaux de siège. Ils poussent constamment les sièges souples contre la balle stationnaire. Cette action mécanique ferme hermétiquement la vanne pendant les états de basse pression. Lorsque la pression de ligne augmente, la physique évolue à votre avantage. Le fluide en amont pousse contre la surface extérieure de la bague de siège. Cette force fluide presse le siège plus fermement contre la surface de la balle. Il renforce dynamiquement l’étanchéité primaire. Cette conception intelligente garantit une véritable performance de vanne sans fuite sous différentes charges.

La capacité Double Block and Bleed (DBB) offre des avantages majeurs en matière de sécurité opérationnelle. Les opérateurs peuvent isoler simultanément les pressions en amont et en aval. Cela permet aux équipes de maintenance de vidanger la cavité centrale du corps en toute sécurité. Vous prouvez l’intégrité des scellés internes en temps réel. Nous comptons fortement sur DBB pour des procédures de maintenance en aval sécurisées.

1. Fermez complètement l"unité pour bloquer les deux sens d"écoulement.

2. Ouvrez l’orifice de purge de la cavité corporelle pour libérer le liquide emprisonné.

3. Surveillez de près l’orifice de purge pour déceler toute fuite continue de liquide.

4. Confirmez immédiatement l"étanchéité si le débit s"arrête complètement.

Pourquoi le fonctionnement par engrenage à vis sans fin est obligatoire pour un robinet à tournant sphérique de 30 pouces

Une infrastructure de pipeline massive nécessite une force physique importante pour fonctionner. Une friction élevée entre les sièges en polymère et la bille métallique crée une résistance. Une ligne de 30 pouces fonctionne constamment sous une pression de travail extrême. Cela génère un immense besoin de couple de décollage. Un levier manuel standard ne peut pas surmonter cette barrière physique en toute sécurité. Vous avez absolument besoin d"une assistance mécanique pour faire fonctionner l"appareil. Travailler sans réduction mécanique risque de provoquer des blessures graves ou une défaillance de l"équipement.

Les réducteurs à engrenages résolvent efficacement ce problème de couple extrême. Un mécanisme de vanne à vis sans fin offre un immense avantage mécanique. Il traduit une entrée manuelle minimale en un couple de sortie massif. Un seul opérateur peut facilement tourner le volant sous pleine pression. La vis sans fin engage la roue en douceur à l'intérieur du boîtier. Cela garantit des capacités de commande manuelle sûres en cas de pannes de courant inattendues. Il permet de contrôler votre pipeline dans les scénarios d'arrêt d'urgence.

Le contrôle de la vitesse est essentiel à la sécurité globale des pipelines. La fermeture rapide de pipelines massifs crée des pics de pression très dangereux. Ce phénomène destructeur est universellement connu sous le nom de coup de bélier. Il envoie une onde de choc qui recule à travers le fluide. La conception lente et multitours d'un robinet à tournant sphérique à vis sans fin empêche complètement une fermeture rapide. Les opérateurs ne peuvent physiquement pas fermer la ligne trop rapidement. Cette limitation de vitesse mécanique délibérée protège la tuyauterie en amont des ruptures catastrophiques.

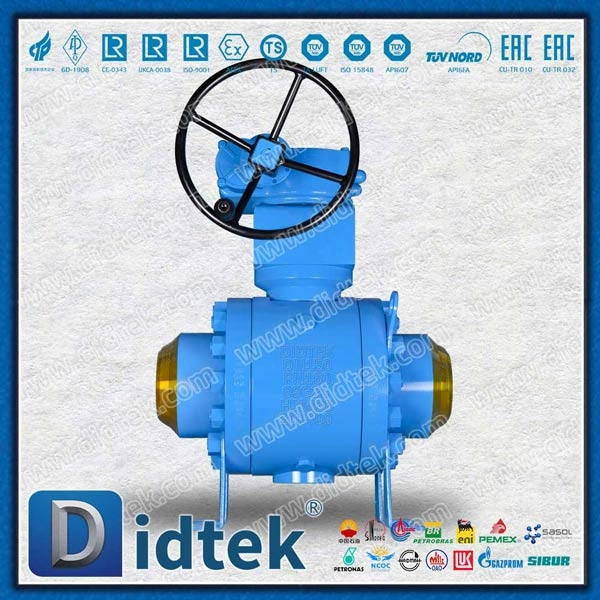

Évaluation de l"architecture : l"avantage du robinet à tournant sphérique à tourillon en 3 pièces

Le choix des matériaux dicte les performances à long terme dans les pipelines massifs. Les ingénieurs doivent évaluer strictement les corps en acier forgé par rapport aux corps en acier moulé. Les pièces moulées contiennent souvent des vides cachés et une porosité interne. Ces défauts microscopiques compromettent la sécurité sous des contraintes mécaniques extrêmes. L"acier forgé offre une structure de grain métallique uniforme et haute densité. Nous pressons le métal chaud sous une pression massive pendant la fabrication. Cela garantit une porosité nulle et une intégrité structurelle supérieure. La construction forgée est le choix le plus sûr pour l’isolation haute pression.

Les infrastructures lourdes nécessitent des options de maintenance très efficaces. Un robinet à tournant sphérique en 3 pièces offre des avantages pratiques majeurs sur le terrain. Vous pouvez déboulonner et retirer facilement la section centrale. Cela fournit un accès direct pour un remplacement rapide du siège. Vous n’aurez jamais besoin de désolidariser les énormes extrémités du pipeline. Il élimine le besoin d’équipement de montage lourd lors des réparations de routine. Vous minimisez considérablement les temps d’arrêt opérationnels grâce à cette architecture modulaire.

Les raccordements de pipelines nécessitent souvent des connexions à brides uniques. Les conceptions en trois parties permettent des connexions d"extrémité mixtes de manière transparente. Vous pourriez avoir besoin d’un côté à bride et d’un côté soudé bout à bout. Cette approche modulaire s’adapte rapidement à toute exigence d’ingénierie spécifique. Il simplifie l"installation dans les projets de rénovation complexes.

Spécifications et conformité : ce que l"approvisionnement doit vérifier

Le terme « zéro fuite » nécessite des définitions juridiques et techniques strictes. Les équipes d’approvisionnement doivent exiger des preuves documentées de performance. Vous devez examiner attentivement les certificats de test API 6D et API 598. Ceux-ci couvrent à la fois les phases d’essais hydrostatiques et pneumatiques rigoureuses. Le fabricant met sous pression la coque et les sièges avec de l"eau et de l"air. Ils vérifient que l’unité répond à des critères stricts de fuite avant expédition. N"acceptez jamais un appareil sans ces rapports de tests d"acceptation en usine signés.

La sécurité incendie n"est pas négociable dans les environnements industriels dangereux. Vous devez vérifier immédiatement la conformité de la conception anti-incendie API 607. Les sièges primaires en polymère souple brûleront rapidement lors d"un incendie. Les joints métalliques secondaires doivent s’activer instantanément pour empêcher la fuite de carburant. Les ressorts poussent le support métallique du siège contre la bille. Nous avons également besoin de dispositifs de mise à la terre antistatiques robustes dans la conception. Ils empêchent la génération d’étincelles dangereuses dues au frottement interne du fluide.

Les métaux doivent répondre à des spécifications chimiques exactes pour garantir la sécurité. Les prescripteurs doivent exiger des rapports d’essais d’usine (MTR) pour tous les composants. Ces documents retracent l'origine métallurgique de toutes les pièces sous pression. Vous devez également vérifier la stricte conformité NACE MR0175. Ceci est absolument obligatoire pour les environnements de gaz acides ou de H2S. Il contrôle la dureté du matériau pour éviter les fissures catastrophiques sous contrainte de sulfure. Un robinet à tournant sphérique de 30 pouces défectueux en service acide provoque des fuites de gaz mortelles.

Réalités de mise en œuvre : installation, maintenance et atténuation des risques

Le déplacement d"une unité de plusieurs tonnes pose d"énormes défis logistiques sur site. Vous devez planifier soigneusement le montage de l"installation avec les ingénieurs. Les oreilles de levage intégrées sont absolument essentielles pour un levage en toute sécurité. Vous ne devez jamais soulever l"appareil par le volant du réducteur. Le pipeline doit comporter des supports structurels appropriés directement en dessous. Cela évite que le poids immense ne crée des moments de flexion sur les brides. La flexion des brides déforme le corps et provoque des fuites extérieures immédiates.

La transparence révèle les véritables points de défaillance des opérations sur le terrain. La contamination interne est à l’origine de la grande majorité des défaillances précoces des joints. Les débris de pipeline, les scories de soudage et un rinçage initial inapproprié sont des coupables courants. Ces particules dures grattent agressivement les sièges en polymère souple. Ils provoquent de profondes rayures sur la surface polie de la balle. Cela ruine immédiatement la capacité zéro fuite de l’unité. Vous devez vous assurer d’une propreté absolue avant la mise en service de la ligne.

Les soins de routine prolongent considérablement la durée de vie opérationnelle dans les environnements difficiles. Vous avez besoin d’un calendrier de maintenance sur le terrain réaliste et strict. Injecter périodiquement des produits d"étanchéité synthétiques pour valves via les raccords du siège d"urgence. Faites fonctionner complètement l"unité à intervalles réguliers. Cette action simple empêche l’accumulation de tartre sur la surface de la balle.

• Meilleure pratique :  Rincez soigneusement l’ensemble du pipeline avant la première opération.

• Meilleure pratique : faites fonctionner l'appareil à 100 % tous les six mois pour éviter qu'il ne colle.

• Erreur courante : Utiliser des types de graisse incorrects qui durcissent et endommagent les joints du siège.

• Erreur courante : oublier d'installer des supports de tuyaux robustes directement sous les brides lourdes.

Conclusion

Vos critères d’évaluation technique doivent rester strictement sans compromis. Une unité hautement qualifiée doit présenter une véritable conception de tourillon. La réduction de vitesse est une exigence absolue pour un fonctionnement manuel sûr. Vous devez vérifier la construction forgée traçable pour une intégrité maximale sous pression. Les capacités DBB documentées sont obligatoires pour une isolation sécurisée du champ en aval. Ces fonctionnalités garantissent des performances à long terme dans les applications critiques.

N’émettez pas de bon de commande aveuglément à un fabricant. Demandez d’abord des dessins d’agencement général (GA) certifiés. Consultez les tableaux de couple spécifiques fournis par l’équipe d’ingénierie. Vérifiez les valeurs exactes du CV (coefficient de débit) pour l"unité. Alignez étroitement ces chiffres avec vos modèles de débit hydraulique spécifiques. Cela garantit une intégration transparente et évite les goulots d’étranglement opérationnels inattendus.

FAQ

Q : Quel est le délai de livraison standard pour un robinet à tournant sphérique personnalisé de 30 pouces ?

R : Les réalités de la chaîne d"approvisionnement influencent fortement les calendriers de livraison à grande échelle. Vous devez généralement vous attendre à un délai de livraison de 16 à 24 semaines. Ce délai dépend entièrement de la disponibilité des pièces forgées et des qualités de matériaux spécifiques. Les alliages exotiques ou les exigences de tests spécialisés prolongeront encore ce calendrier. Planifiez vos cycles d"approvisionnement à l"avance pour éviter les retards critiques dans les projets.

Q : Une vanne à vis sans fin peut-elle être automatisée ultérieurement ?

R : Oui, la modernisation de l’automatisation est une pratique standard de l’industrie. Les unités modernes sont dotées de supports de montage supérieurs standard ISO 5211. Ces coussinets techniques permettent une mise à niveau transparente des actionneurs électriques, pneumatiques ou hydrauliques. Il vous suffit de retirer la boîte de vitesses manuelle et de boulonner le nouvel actionneur directement sur la bride de montage existante.

Q : Comment une vanne zéro fuite gère-t-elle les applications cryogéniques ?

R : Les environnements cryogéniques nécessitent des modifications techniques hautement spécialisées. Les fabricants installent des capots allongés pour protéger la garniture de tige du froid extrême. Cela empêche les matériaux d’emballage vitaux de geler et de se fissurer. Ils utilisent également des joints à lèvres en polymère spécialisés conçus spécifiquement pour rester flexibles dans les environnements difficiles de GNL et cryogéniques.

Q : Comment dépanner un siège de vanne à tourillon qui fuit sur le terrain ?

R : Vous devez d’abord suivre une étape de diagnostic stricte. Vérifier la fuite via la vanne de purge du corps. Si le liquide fuit continuellement, utilisez le système d’injection de mastic d’urgence. Le pompage d"un mastic synthétique épais dans la bague de siège crée un joint temporaire. Cela agit comme un maintien fiable jusqu"à ce que vous puissiez planifier un arrêt complet.
