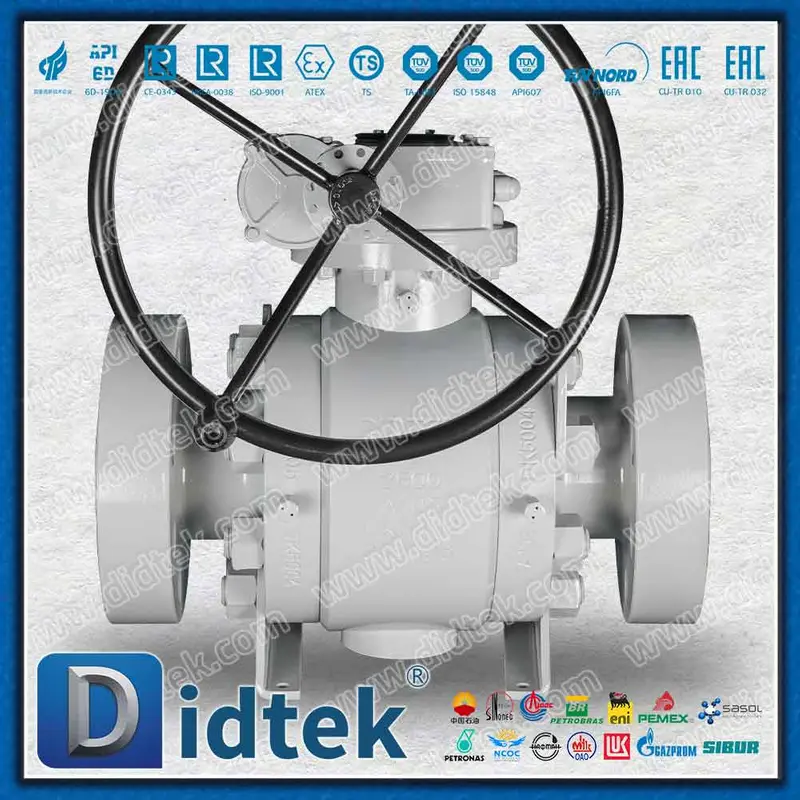

Robinet à tournant sphérique à brides WCB avec boîte de vitesses : comparaison coûts-avantages

L"augmentation de la taille et de la pression des pipelines exige des solutions d"arrêt extrêmement fiables. Le faire sans gonfler inutilement les dépenses d’investissement (CAPEX) constitue un défi quotidien pour les équipes d’approvisionnement en ingénierie. Nous devons équilibrer l’intégrité mécanique avec des limites budgétaires strictes.

Nous définissons la configuration de base de l"industrie pour ces applications exigeantes. Il se compose d"acier au carbone moulé (WCB), d"une conception montée sur tourillon, de raccords à bride et d"une boîte de vitesses manuelle. Cette configuration constitue la norme absolue pour les applications industrielles non corrosives de moyen à gros alésage.

Les évaluateurs comparent constamment cette configuration spécifique à des solutions alternatives. Vous pouvez le comparer à des conceptions flottantes, à des alliages d"acier inoxydable coûteux ou à des configurations automatisées à tige nue. Les évaluateurs doivent déterminer la voie la plus rentable pour leur projet. Dans ce guide, vous apprendrez les seuils de dimensionnement exacts pour lesquels les conceptions de tourillons deviennent obligatoires. Nous révélerons comment cette configuration maximise l"efficacité opérationnelle, garantit une économie de matériaux et garantit la valeur du cycle de vie à long terme de votre infrastructure de tuyauterie.

Points clés à retenir

• Seuil de dimensionnement : les conceptions montées sur tourillon deviennent commercialement et mécaniquement nécessaires au-dessus de 4 pouces (classe 150/300) en raison de l'augmentation exponentielle du couple dans les vannes flottantes.

• Économie de matériaux : l'acier au carbone WCB offre le CAPEX initial le plus faible pour les environnements non corrosifs à température standard par rapport aux alliages.

• Efficacité opérationnelle : une boîte de vitesses manuelle atténue le coût élevé des actionneurs pneumatiques/électriques tout en garantissant un fonctionnement sûr et gérable pour les lignes à couple élevé.

• Valeur du cycle de vie : les connexions à brides et les conceptions à corps divisé réduisent les temps d'arrêt pour maintenance, réduisant ainsi directement les dépenses d'exploitation sur la durée de vie de la vanne.

Le problème commercial : quand spécifier une vanne à tourillon à brides

Les vannes flottantes échouent souvent dans des conditions de pression extrêmement élevées. La pression du fluide force la bille non ancrée directement dans le siège aval. Cette pression constante crée une usure importante du siège au fil du temps. Il génère également un couple de fonctionnement massif. Les opérateurs ont du mal à ouvrir ou fermer la ligne en toute sécurité. Nous devons établir la nécessité structurelle d’une conception montée sur tourillon pour résoudre ce problème. Un tourillon ancre mécaniquement la boule en haut et en bas. Il absorbe la pression de la ligne. Cela maintient la conduite stable et protège les surfaces d"étanchéité des forces d"écrasement.

Nous devons définir la à usage général . véritable place d’un Nous basons nos choix de matériaux sur des hypothèses spécifiques en matière de médias et d’environnement. L'acier au carbone moulé (WCB) reste optimal pour l'eau, la vapeur, le pétrole et les gaz non corrosifs. Il fonctionne exceptionnellement bien dans les plages de températures standard de -29°C à 425°C. Vous n’avez pas besoin de matériel coûteux si votre média répond à ces paramètres. robinet à tournant sphérique industriel

De nombreuses usines de transformation sont confrontées à un déficit d’automatisation évident. Un actionnement fréquent n’est pas toujours requis pour chaque ligne. La spécification de vannes de régulation automatisées coûteuses pour une utilisation peu fréquente crée un problème de surspécification. Cela gaspille un précieux budget de projet. Cependant, s’appuyer sur un levier manuel de base présente des risques en matière de sécurité et d’ergonomie. Les opérateurs peuvent facilement se fatiguer le dos en luttant contre des pressions différentielles élevées. Nous devons trouver un terrain d’entente pour protéger à la fois le budget et la main-d’œuvre.

CAPEX initial : vanne en acier au carbone WCB par rapport aux solutions alternatives

La sélection des matériaux dicte fortement vos coûts d’approvisionnement initiaux. Nous pouvons comparer le coût d'une vanne en acier au carbone WCB standard directement à celui de l'acier inoxydable SS304, SS316 ou des alliages duplex spécialisés. WCB offre un pourcentage standard d'économies d'environ 30 à 50 % lorsque la résistance à la corrosion n'est pas votre principal facteur. Ne gonflez pas votre CAPEX initial en spécifiant inutilement des alliages.

Comparaison de référence du coût des matériaux

La complexité de la conception entraîne également des coûts initiaux. Vous devez évaluer la différence entre un 2 ou 3 pièces robinet à tournant sphérique à corps divisé en et les alternatives entièrement soudées. Les configurations à corps divisé utilisent des joints boulonnés. Ils nécessitent des processus de moulage et d’usinage standard. Les carrosseries entièrement soudées nécessitent un soudage robotisé complexe et des tests spécialisés. Cela fait augmenter considérablement le prix d’achat initial.

Les équipes d’approvisionnement doivent identifier la courbe des prix flottants par rapport aux prix tourillon. Une vanne flottante de haute qualité dépasse finalement le coût d"une conception à tourillon standard. Cette intersection se produit généralement autour de la marque de 4 à 6 pouces pour les pressions de classe 300. Les fabricants doivent utiliser des quantités massives de matériaux pour renforcer une grande vanne flottante. Les conceptions à tourillon répartissent les contraintes plus efficacement, ce qui les rend moins coûteuses à produire pour des diamètres plus grands.

Graphique de la courbe des prix flottants et tourillons

OPEX et sécurité opérationnelle : le retour sur investissement d"une vanne actionnée par boîte de vitesses

La gestion du couple sur les lignes de grand diamètre est un enjeu de sécurité critique. Une vanne actionnée par une boîte de vitesses manuelle réduit considérablement l'intervention mécanique requise du personnel sur le terrain. Les opérateurs tournent un volant plusieurs fois pour déplacer la bille interne d'une fraction de degré. Cet avantage mécanique évite des contraintes sévères à l'opérateur. Il protège votre équipe de maintenance lors de la manipulation de conduites haute pression.

Le fonctionnement à engrenages offre une excellente défense contre les coups de bélier. L’ouverture ou la fermeture rapide d’un grand pipeline crée des pics de pression massifs. Ces pointes se déplacent vers le aval et peuvent rompre des canalisations ou détruire des instruments sensibles. Une boîte de vitesses oblige mécaniquement l"opérateur à frapper la balle lentement.

• Il régule la vitesse du fluide en toute sécurité.

• Il protège les infrastructures de tuyauterie en aval des ondes de choc.

• Cela évite le claquement soudain des valves.

• Il prolonge la durée de vie des joints de pompe adjacents.

Nous pouvons considérer la boîte de vitesses manuelle comme une stratégie intelligente de report du capital. Vous obtenez aujourd’hui un fonctionnement fiable sans payer pour une automatisation coûteuse. Il préserve la flexibilité de vos processus. Vous conservez la possibilité d"équiper ultérieurement un actionneur électrique ou pneumatique si la fréquence du processus augmente. Cette stratégie permet de maintenir les budgets du premier jour à un faible niveau tout en pérennisant votre pipeline.

Considérations relatives au poids, à l"espace et aux coûts d"installation

Vous devez comparer soigneusement l’empreinte dimensionnelle de votre équipement. Nous évaluons les dimensions face à face et les exigences de jeu opérationnel d'une vanne à tourillon à bride à engrenage par rapport à des vannes à guillotine ou à papillon comparables. Les robinets-vannes nécessitent un dégagement vertical important pour leurs tiges montantes. Les vannes papillon permettent de gagner de la place mais limitent souvent le débit. Une conception à boule à tourillon offre une excellente capacité de débit avec une empreinte verticale modérée et prévisible.

Les corps moulés WCB et les lourds blocs de tourillon internes ajoutent un poids substantiel. Vous devez tenir compte de l"infrastructure de support de tuyauterie. De nombreux acheteurs ignorent les coûts d’ingénierie cachés des supports structurels des pipelines. Les équipements lourds nécessitent des dalles en béton robustes, des cadres en acier et des supports de tuyaux renforcés pour empêcher l"affaissement du pipeline.

Les connexions à brides standardisées simplifient le travail et la mise en service. Ils offrent des avantages distincts par rapport aux alternatives soudées bout à bout pendant la phase d"installation.

1. Ils éliminent le besoin de travaux de soudage coûteux sur site.

2. Ils contournent les tests non destructifs (CND) approfondis généralement requis pour les joints soudés.

3. Ils réduisent considérablement le temps d’alignement physique dans la tranchée.

4. Ils permettent aux techniciens de verrouiller l’équipement en place à l’aide d’outils manuels standard.

Cadre d’évaluation de la maintenance et de l’usure du cycle de vie

L’accessibilité de la maintenance détermine votre succès opérationnel à long terme. Nous devons évaluer la réparabilité sur site de la conception du tourillon à corps divisé. Les techniciens peuvent facilement déboulonner les pièces du corps pour accéder aux joints et roulements internes. Vous n’êtes pas obligé de le retirer du pipeline.

Les systèmes d’injection de mastic secondaire constituent une fonctionnalité majeure d’économie d’OPEX. Si un siège principal est rayé par des débris, vous n’avez pas besoin d’arrêter immédiatement l’usine. Vous pouvez pomper un produit d"étanchéité spécialisé directement dans les raccords d"injection du siège et de la tige. Cela rétablit temporairement le sceau. Cela permet à l’usine de continuer à fonctionner en toute sécurité jusqu’au prochain arrêt de maintenance programmé. Cela prolonge considérablement les intervalles entre les révisions physiques.

Nous devons comparer le profil d’usure des différentes conceptions pour évaluer la longévité attendue du cycle de vie. Les conceptions de tourillons à bille fixe présentent une usure du siège hautement prévisible. Les sièges à ressort maintiennent une pression constante et uniforme contre la balle. En revanche, les vannes flottantes haute pression poussent violemment la bille dans le siège aval, créant ainsi une usure inégale et accélérée. Sur un horizon de 10 à 15 ans, le profil d"usure à bille fixe entraîne moins d"arrêts d"urgence. Vous remplacerez moins de pièces souples. Cette fréquence de maintenance stable maintient vos OPEX à long terme prévisibles et gérables.

Risques de mise en œuvre et liste de contrôle des spécifications

Une mauvaise sélection du rapport de transmission introduit de graves risques opérationnels. Nous mettons fortement en garde contre la sous-spécification du rapport de boîte de vitesses pour économiser quelques dollars. Un rapport inadéquat entraîne un effort manuel inacceptable sous une pression différentielle maximale (MDP). Les opérateurs peuvent recourir à des barres de triche sur le volant. Cette pratique supprime régulièrement les engrenages internes et annule les garanties.

Vous devez respecter rigoureusement les limites de température et de matériaux. Spécifier un robinet à tournant sphérique à bride WCB dans les applications en dessous de zéro présente un risque catastrophique. L'acier au carbone WCB devient cassant à des températures extrêmement basses. Vous devez spécifier les grades LCB ou LCC pour les environnements froids. De plus, WCB ne peut pas gérer les fluides hautement corrosifs. Les lignes acides dégraderont rapidement l’acier au carbone.

Assurez-vous que vos listes de contrôle d’approvisionnement exigent une conformité et une documentation strictes. Exigez la conformité API 6D et ASME B16.34 pour l’intégrité structurelle. Exigez une certification de test de sécurité incendie selon l"API 607. Incluez des normes d"émissions fugitives comme l"API 641 pour la conformité environnementale. L’omission de ces certifications peut entraîner de lourdes amendes réglementaires. Les régulateurs peuvent exiger des remplacements immédiats et coûteux si vous installez un équipement non conforme.

Conclusion

La configuration à tourillon à bride WCB avec boîte de vitesses manuelle représente le point idéal absolu pour la tuyauterie industrielle. Il équilibre parfaitement l’efficacité des CAPEX et la fiabilité mécanique. Il gère les pressions élevées, évite la fatigue de l"opérateur et garantit une fermeture étanche dans les applications standard de gros diamètre.

Nous vous recommandons fortement d’effectuer un examen technique final avant d’émettre un bon de commande. Vous devez revérifier la pression différentielle maximale et vérifier la composition exacte du fluide. De petites variations chimiques dans le fluide peuvent modifier considérablement vos besoins en matériaux.

Demandez à vos évaluateurs d’approvisionnement de consulter dès aujourd’hui des ingénieurs d’application dédiés. Ils peuvent fournir des calculs de couple précis, recommander des rapports de démultiplication optimaux et fournir des dessins dimensionnels personnalisés. Une ingénierie approfondie dès le départ garantit des décennies de fonctionnement sans faille sur le terrain.

FAQ

Q : À quelle taille dois-je passer d’un robinet flottant à un robinet à tournant sphérique ?

R : Les normes de l"industrie imposent généralement de passer à une conception à tourillon de 4 pouces et plus pour les applications de classe 150 et de classe 300. Les vannes flottantes plus grandes génèrent un couple de fonctionnement excessif et souffrent d"une usure accélérée du siège en aval en raison de charges de pression extrêmes.

Q : Une vanne actionnée par une boîte de vitesses manuelle peut-elle être automatisée ultérieurement ?

R : Oui. La plupart des réducteurs modernes se montent directement sur un support de montage normalisé ISO 5211 sur le chapeau de vanne. Vous pouvez facilement retirer la boîte de vitesses manuelle sur le terrain et boulonner un actionneur pneumatique ou électrique sans perturber la pression interne du pipeline.

Q : Pourquoi choisir WCB plutôt que l"A105 forgé pour une vanne à tourillon à bride ?

R : Cast WCB offre des dimensions économiques et une disponibilité supérieures pour les applications de gros calibre. Forger un bloc A105 pour un corps de 8 ou 12 pouces est incroyablement coûteux et prend du temps. Le moulage du WCB dans des formes complexes offre une excellente résistance à une fraction du coût de fabrication.

Q : Un robinet à tournant sphérique à corps divisé fuit-il plus qu"un robinet entièrement soudé ?

R : Non, à condition qu’il soit spécifié et entretenu correctement. Les conceptions à corps divisé utilisent des joints boulonnés robustes et des normes de joints avancées pour garantir une étanchéité parfaite. Les corps entièrement soudés sont strictement réservés aux canalisations souterraines enterrées où l"accès pour la maintenance est totalement impossible.
