Robinet à soupape d'angle DIN : applications industrielles de vapeur et d'huile chaude

L’exploitation de systèmes de vapeur et d’huile thermique à haute température ne laisse aucune marge d’erreur en ce qui concerne le contrôle du débit, les chutes de pression et les émissions fugitives. Lorsque les températures des processus augmentent, tout maillon faible peut rapidement compromettre les opérations entières de l’usine. Les vannes à modèle droit standard nécessitent souvent des coudes de tuyauterie supplémentaires pour acheminer correctement le fluide. Ces raccords supplémentaires augmentent la chute de pression systémique, élargissent l"encombrement de l"installation et ajoutent des points de fuite inutiles à chaque bride. Vous êtes rapidement confronté à un problème complexe de contraintes spatiales et de vulnérabilité mécanique.

Une vanne à soupape à angle DIN consolide la redirection du débit et l'étranglement de précision en un seul composant hautement efficace. Il achemine efficacement les médias à haute vitesse tout en maintenant une intégrité stricte et étanche. Cependant, pour spécifier la bonne vanne, il faut faire correspondre les normes de matériaux DIN aux conditions exactes du processus. Vous apprendrez à évaluer la dynamique des fluides complexes, à identifier des limites réalistes en matière de matériaux et à choisir les caractéristiques d'étanchéité critiques pour optimiser en toute sécurité votre prochaine application de fluides à haute température.

Points clés à retenir

• Efficacité de la tuyauterie : les vannes à soupape d'angle éliminent le besoin d'un raccord coudé à 90 degrés, économisant ainsi de l'espace et réduisant la chute de pression globale du système.

• Spécificités de l'application : Les systèmes à vapeur nécessitent une résistance robuste à la cavitation et aux chutes de pression élevées, tandis que les systèmes à huile chaude exigent une étanchéité stricte contre les cycles thermiques.

• Fiabilité des matériaux : l'acier au carbone 1.0619 est la norme éprouvée pour les applications standard à haute température, offrant des valeurs pression-température fiables selon les spécifications DIN EN.

• Objectif de mise en œuvre : L'évaluation de la conformité des fournisseurs, des configurations d'emballage (comme les joints à soufflet) et de l'accès à la maintenance à long terme est essentielle pour finaliser les listes restreintes d'approvisionnement.

Minimiser le stress du système : les arguments en faveur du robinet à soupape à angle

Les configurations de tuyauterie traditionnelles se heurtent souvent à des contraintes physiques strictes. Un robinet à soupape standard nécessite généralement un raccord coudé séparé pour changer la direction du fluide. Cette combinaison force le fluide à travers plusieurs transitions serrées sur une courte période. Vous êtes immédiatement confronté à des turbulences accrues, à des taux d’usure du métal plus rapides et à un processus d’installation plus complexe. Chaque bride ou soudure supplémentaire représente un point de défaillance potentiel. Au fil du temps, ces connexions supplémentaires subissent des contraintes vibratoires, augmentant ainsi votre charge de maintenance.

La conception de la carrosserie à 90 degrés offre une solution technique élégante. Il agit à la fois comme un raccord directionnel et un contrôleur de débit précis. Le fluide entre dans la vanne et circule en douceur à travers une seule chambre interne. Vous éliminez entièrement le coude secondaire. Cette approche rationalisée minimise les fortes turbulences et modifie fondamentalement la dynamique des fluides internes. Les opérateurs remarquent des courbes de débit plus douces et des vibrations structurelles réduites lors des séquences de démarrage.

Lorsque vous comparez une vanne à soupape d'angle à une conception standard en T, les avantages hydrauliques deviennent évidents. Le chemin d’écoulement interne fait face à beaucoup moins de résistance. Vous obtenez un coefficient de débit plus élevé (Cv ou Kv) pour exactement le même diamètre de tuyau. Moins de brides signifie moins de chemins de fuite potentiels. Cette réduction améliore directement la sécurité opérationnelle à long terme sur l’ensemble du réseau de canalisations.

Les aménagements industriels sur châssis exigent une efficacité spatiale maximale. Ces environnements regroupent de nombreux échangeurs de chaleur et instruments dans des empreintes très contraintes. En supprimant les coudes de tuyaux supplémentaires, vous réduisez considérablement l"espace global d"installation. Les opérateurs bénéficient d’un meilleur accès pour l’entretien de routine. Les ingénieurs peuvent concevoir des ensembles d"équipements plus compacts et plus efficaces sans compromettre les capacités de débit.

Spécification d"un robinet à vapeur pour la réduction des chutes de pression

Les systèmes de réduction de vapeur gèrent quotidiennement des forces internes brutales. La réduction de la vapeur à haute pression introduit une vitesse extrême à l’intérieur du pipeline. Le fluide peut subir un clignotement soudain lors de sa transition à travers les limites de pression. Dans les cas graves, de violentes bulles de cavitation se forment et s"effondrent contre les surfaces métalliques internes. Si rien n’est fait, ces réalités thermodynamiques détruiront rapidement les composants de tuyauterie standard.

La précision de la limitation reste votre principale défense contre ces forces. La conception du clapet et du siège à l’intérieur d’un robinet à soupape de vapeur doit gérer simultanément la vapeur saturée et surchauffée. Un corps à angle permet au bouchon de réguler efficacement la vapeur en expansion. Elle disperse la chute de pression sur une trajectoire descendante plus douce que les vannes droites standard. Vous obtenez une modulation précise du débit, même lors de changements de pression importants.

Les normes d’ingénierie exigent ici strictement des choix de matériaux spécifiques. L"acier au carbone nu ne peut pas survivre à une cavitation prolongée. Vous devez spécifier des matériaux de garniture durcis pour protéger les surfaces des sièges. L"application d"un revêtement Stellite 6 (atteignant une dureté d"environ 40 à 45 HRC) sur la fiche et le siège empêche le tréfilage. Le tréfilage se produit lorsque la vapeur à grande vitesse coupe de minuscules rainures destructrices à travers les interfaces d’étanchéité. Une garniture durcie résiste à cette érosion, garantissant ainsi l"étanchéité de la vanne pendant des milliers de cycles d"étranglement.

Concentrez-vous sur des résultats opérationnels prévisibles. Vous souhaitez une régulation fiable de la pression sur les collecteurs de vapeur et les conduites de purge des chaudières. En associant la garniture durcie appropriée à une conception de carrosserie angulaire, vous prolongez considérablement les intervalles de maintenance. Votre système de vapeur fonctionne efficacement sans arrêts inattendus de l"usine causés par des défaillances prématurées des sièges.

Meilleures pratiques pour les applications Steam

• Calculez toujours la chute de pression précise pour garantir que le matériau de garniture peut résister à la vitesse spécifique du fluide.

• Installez un piège adéquat en amont de la vanne pour éliminer le condensat dommageable avant qu"il n"atteigne le bouchon interne.

• Vérifiez que la taille de l"actionneur fournit une poussée suffisante pour fermer le bouchon en toute sécurité contre une pression de vapeur entrante élevée.

Critères de performance pour une vanne d"huile chaude fiable

Les systèmes à fluide thermique présentent des risques industriels uniques et graves. L’huile chaude est une substance très omniprésente. Il recherche agressivement toute voie de sortie microscopique lorsqu"il est chauffé. Si des émissions fugitives se produisent à travers la tige de valve, vous êtes immédiatement confronté à des risques d"incendie et de sécurité. Les brouillards d"huile chaude peuvent s"enflammer spontanément au contact de l"air à certaines températures élevées. Ici, la sécurité dicte toujours votre conception et vos choix de composants.

Les cyclages thermiques sollicitent continuellement l’ensemble de l’ensemble mécanique. Les fluctuations de température élevées provoquent une dilatation et une contraction répétées des composants métalliques. Ce mouvement constant a un impact direct sur l’intégrité du corps de vanne et dégrade les matériaux de garniture de tige traditionnels. La garniture en graphite standard peut éventuellement se comprimer ou perdre son élasticité. Dans ce cas, un fluide thermique dangereux s’échappe dans l’atmosphère.

Vous devez donner la priorité aux mises à niveau de prévention des fuites pendant la phase de spécification. Le choix de configurations d’étanchéité avancées n’est pas négociable. Une conception de joint à soufflet offre une protection environnementale ultime. Il utilise un tube métallique de type accordéon soudé directement à la tige et au corps. Cela crée une barrière physique solide contre le fluide. Lorsqu'elle est associée à des bagues d'étanchéité secondaires en graphite avancé, une vanne d'huile chaude garantit l'absence de fuite.

L’objectif premier reste la sécurité des opérateurs. Une sélection appropriée des vannes garantit une conformité environnementale stricte. Vous évitez complètement les pertes de fluide thermique coûteuses et dangereuses. Une stratégie d’étanchéité robuste assure la sécurité de vos installations et le fonctionnement de votre processus de production sans interruptions dangereuses.

Erreurs courantes dans les systèmes à huile chaude

• S"appuyer uniquement sur une garniture d"étoupe standard sans joint à soufflet pour les fluides organiques à haute température.

• Ignorer les taux de dilatation thermique des différents métaux lors de la sélection des matériaux du corps de vanne et des garnitures.

• Défaut de mettre en œuvre un programme d"inspection de routine pour la boîte d"emballage secondaire au-dessus du soufflet.

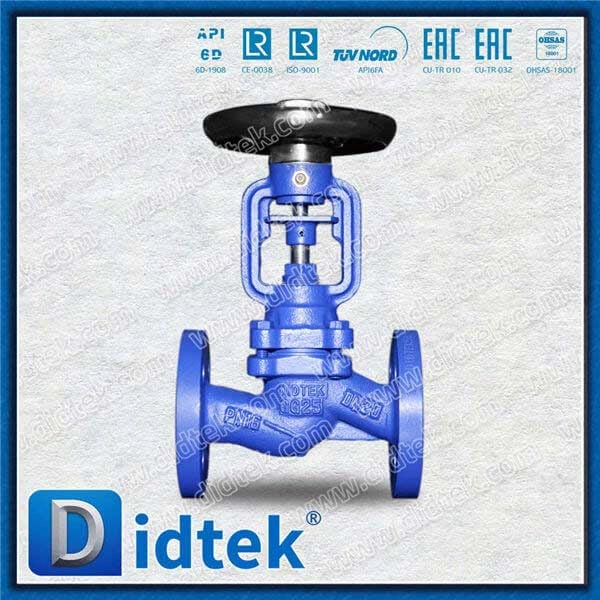

Évaluation d"une vanne standard DIN : le rôle de l"acier au carbone 1.0619

Les installations européennes et les sous-traitants EPC mondiaux s'appuient fortement sur des normes d'ingénierie unifiées. Ils nécessitent strictement une vanne standard DIN pour garantir une compatibilité transfrontalière. Le fait de s'appuyer sur les caractéristiques nominales des brides EN 1092-1 et les dimensions face à face standardisées élimine les incertitudes dangereuses lors de la conception de l'installation. Vous pouvez remplacer des pièces en toute transparence pendant les arrêts sans modifier la tuyauterie existante.

Nous devons examiner attentivement les matériaux spécifiques utilisés dans ces cadres standards. Une vanne en acier au carbone 1.0619 constitue l'épine dorsale fiable pour les travaux à haute température. Ce matériau est l'équivalent européen de la norme ASTM A216 WCB. Il offre d'excellentes propriétés mécaniques, notamment une résistance élevée à la traction, une résistance aux chocs et une soudabilité extrêmement fiable pour les boucles de tuyauterie industrielle.

Vous devez avoir une compréhension claire des limites opérationnelles réalistes. Le matériau 1.0619 fonctionne exceptionnellement bien dans une enveloppe thermique définie. En fonction de la classe de pression spécifique, il gère confortablement des températures continues jusqu"à environ 400°C (750°F). Dans cette plage, il maintient une intégrité structurelle rigide sans déformation soudaine sous pression.

Cependant, vous devez savoir exactement quand mettre à niveau vos matériaux. Si une application spécifique de vapeur ou d"huile chaude pousse continuellement au-delà de 400°C, l"acier au carbone perd rapidement sa limite d"élasticité. À ce stade de transition, vous devez passer à l’acier allié. Des matériaux comme le 1.7357 (équivalent à la norme ASTM A217 WC6) offrent la résistance au fluage nécessaire pour les environnements thermiques extrêmes.

Seuils de température des matériaux standard

Risques de mise en œuvre et logique de présélection des fournisseurs

La sélection du composant de contrôle directionnel parfait n’a d’importance que si vous l’installez correctement. L’orientation de l’installation présente le risque de mise en œuvre le plus courant et le plus dommageable. Ces unités nécessitent un alignement strict dans la direction du flux. Vous devez déterminer si le liquide doit pénétrer sous le bouchon ou par-dessus le bouchon. Le débit sous le bouchon facilite un étranglement fin et protège la garniture de la pression directe. Le flux sur le bouchon facilite l"étanchéité dans les scénarios d"arrêt à haute pression. L"installation à l"envers entraîne des vibrations internes agressives, une mauvaise étanchéité et une défaillance mécanique rapide.

La compatibilité des actionnements pose un autre défi physique important. Les carrosseries à angle s"adaptent aux espaces d"angle restreints, mais les actionneurs automatisés nécessitent un dégagement important en hauteur. Vous devez calculer soigneusement les limites d’espace dans les modèles 3D. Les actionneurs pneumatiques ou électriques nécessitent souvent des étriers de montage volumineux. Les chutes de pression élevées nécessitent des actionneurs plus gros pour surmonter les forces de poussée internes massives. Vérifiez toujours les limites de dégagement physique avant d’acheter.

L"élaboration de critères de présélection intelligents protège le calendrier et le budget de votre projet. Vous devez évaluer les fournisseurs sur la base de mesures strictes et vérifiables plutôt que d’affirmations marketing de base.

1. Documentation vérifiable : exigez des rapports complets d'essais de matériaux DIN/EN. Vous devez obtenir des certificats EN 10204 3.1 pour prouver l'origine du matériau, sa composition chimique et son traitement thermique approprié.

2. Options de personnalisation : recherchez la disponibilité de profils de garniture et de combinaisons d'emballage personnalisés. Une adaptation précise des applications évite les défaillances mécaniques précoces.

3. Historique des tests : examinez l'historique documenté du fournisseur en matière de tests à haute température. Des certifications comme API 624 ou ISO 15848-1 prouvent leur capacité à limiter efficacement les émissions fugitives à des niveaux PPM stricts.

Conclusion

Choisir la bonne valve de commande directionnelle est un exercice continu visant à atténuer les risques physiques. Vous minimisez les chutes de pression destructrices et les vitesses dommageables dans les conduites de vapeur saturée. Vous évitez activement les fuites de combustibles très dangereuses dans les boucles d"huile chaude sensibles. Ces décisions techniques définissent la sécurité et l’efficacité de base de l’ensemble de votre infrastructure de tuyauterie.

Nous conseillons fortement aux ingénieurs d’aligner soigneusement les profils pression-température exacts. Mappez ces variables spécifiques directement avec les capacités de l"acier au carbone 1.0619 avant de finaliser les spécifications d"approvisionnement. Reconnaissez vos plafonds de température et passez volontiers à l’acier allié lorsque les paramètres du processus l’exigent.

Ne devinez pas sur les calculs de débit ou sur les exigences de poussée des actionneurs. Consultez directement des spécialistes technico-commerciaux pour un examen complet du dimensionnement des fluides. Demandez une fiche technique détaillée et un modèle CAO 3D précis pour intégrer parfaitement l"unité dans votre configuration de skid spécifique.

FAQ

Q : Quelle est la température de fonctionnement maximale pour une vanne en acier au carbone 1.0619 ?

R : Selon les limites de la norme DIN EN, l"acier au carbone 1.0619 fonctionne généralement en toute sécurité jusqu"à 400°C (750°F). Le maximum exact dépend fortement de la classe de pression spécifique. Si votre procédé dépasse continuellement 400°C, vous devez passer à un acier allié comme le 1.7357 (WC6) pour maintenir l"intégrité mécanique et éviter la déformation par fluage.

Q : Un robinet à soupape angulaire a-t-il une chute de pression inférieure à celle d"un robinet à soupape droit ?

R : Oui, c’est généralement le cas. En combinant une rotation à 90 degrés et un mécanisme d"étranglement en un seul corps unifié, il élimine le besoin d"un coude de tuyau externe. Ce chemin d"écoulement interne simplifié réduit les turbulences et améliore considérablement le coefficient de débit global (Cv/Kv) par rapport à une vanne droite boulonnée à un raccord coudé séparé.

Q : Ces vannes peuvent-elles être automatisées pour le contrôle du débit ?

R : Oui. Ils sont entièrement compatibles avec les actionneurs pneumatiques et électriques modernes. Cependant, vous devez soigneusement calculer la poussée de tige requise. Les chutes de pression élevées créent des forces ascendantes internes importantes. Votre actionneur doit être correctement dimensionné pour surmonter ces forces et fournir une modulation de débit précise et stable sans phénomène de pompage.

Q : Pourquoi un joint à soufflet est-il souvent recommandé pour les applications à huile chaude ?

R : L’huile chaude représente un risque majeur d’incendie et de sécurité environnementale en cas de fuite. Un joint à soufflet constitue une barrière métallique continue soudée directement sur la tige. Il garantit zéro émission fugitive. Il gère facilement une expansion thermique rapide sans se dégrader, surpassant complètement les bagues de garniture de tige en graphite standard sous contrainte thermique.
