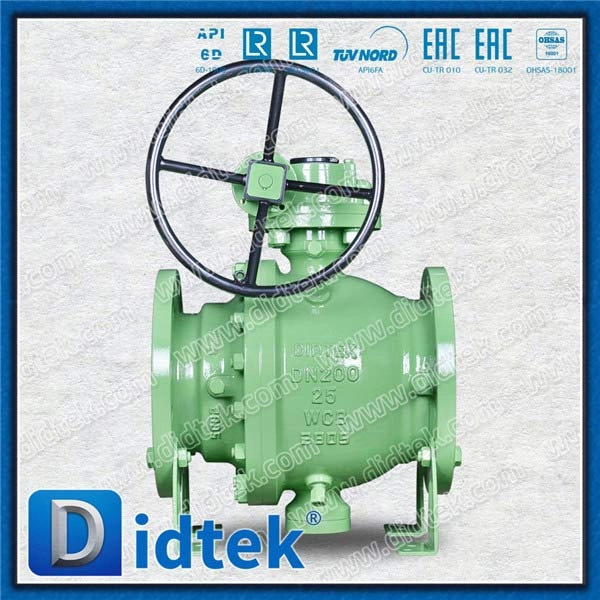

Les équipes d’approvisionnement industriel sont constamment confrontées à un dilemme très difficile dans les environnements de tuyauterie modernes. Vous devez garantir un contrôle de débit absolument fiable dans des conditions exceptionnellement difficiles. Les milieux très acides ou les environnements riches en chlorure attaquent de manière agressive les systèmes de tuyauterie standard. Faire cela sans détruire votre budget d’investissement s’avère incroyablement difficile. Les alliages de nickel solides offrent une protection ultime contre ces menaces agressives graves. Cependant, ils exigent des budgets matériels extrêmes et obligent à allonger les délais de réalisation des projets. Gonfler les dépenses en capital de votre projet pour les métaux exotiques solides et lourds ruine souvent la faisabilité financière globale. Nous positionnons le robinet à tournant sphérique soudé en alliage 625 comme un compromis technique très pragmatique. Il offre une protection vitale des surfaces mouillées, associée de manière transparente aux économies structurelles des métaux de base en carbone ou en acier inoxydable de qualité inférieure. Cette stratégie comble efficacement l’écart entre les performances et le budget. Cet article évalue de manière exhaustive les compromis financiers et techniques critiques entre les constructions en alliage solide et les constructions soudées afin de guider de manière experte vos spécifications finales.
Points clés à retenir
**Efficacité des coûts :** La construction par recouvrement soudé réduit généralement les coûts des matières premières de 40 à 60 % par rapport aux vannes solides en alliage 625, en particulier dans les grands alésages.
**Réduction des délais :** L"approvisionnement en pièces forgées en acier au carbone standard pour le corps de vanne est nettement plus rapide que l"achat de grosses billettes solides en alliage de nickel.
**Parité de performance :** Lorsqu"elle est fabriquée avec des contrôles stricts de dilution du fer, une **vanne de revêtement en alliage 625** offre une résistance à la corrosion dans la zone mouillée identique à celle de ses équivalents solides.
**Gestion des risques :** Le principal risque passe de l"approvisionnement en matériaux à l"AQ/CQ de fabrication, ce qui nécessite une vérification rigoureuse des fournisseurs pour les spécifications des procédures de soudage (WPS).
Le défi CapEx vs Corrosion dans le contrôle des flux
Les opérations pétrolières et gazières en amont font l’objet d’un examen minutieux en matière de sécurité et de longévité. Les plates-formes offshore et les usines de traitement chimique sont confrontées à des défis opérationnels très similaires. Ils nécessitent une conformité stricte et absolue aux normes NACE MR0175 et ISO 15156. Les ingénieurs ont besoin de toute urgence d'un hautement fiable robinet à tournant sphérique pour service acide pour éviter les pannes catastrophiques des pipelines. Vous ne pouvez pas simplement installer de l’acier au carbone standard non protégé et vous attendre à ce qu’il survive. Le sulfure d'hydrogène et les chlorures concentrés détruisent activement les structures métalliques non protégées par fissuration sous contrainte.
La spécification d"Inconel entièrement solide ou d"alliage 625 pour les corps de vanne entraîne des rendements considérablement décroissants. Cette réalité technique devient extrêmement évidente dans les classes haute pression telles que la classe ASME 900 et supérieure. Considérez l’épaisseur massive du corps extérieur requise pour de telles pressions. Il existe uniquement pour le confinement mécanique de la pression, et non pour lutter contre la corrosion chimique interne. Les alliages solides représentent une utilisation fondamentalement médiocre des ressources coûteuses en nickel. Vous payez cher pour une résistance supérieure à la corrosion sur la surface externe, là où les supports internes agressifs ne touchent jamais réellement.
Une approche hybride intelligente résout parfaitement cette lourde inefficacité matérielle. Le soudage par recouvrement applique l"alliage exotique haute performance strictement là où le fluide agressif touche réellement la vanne. Les fabricants l"appliquent soigneusement sur l"alésage d"écoulement interne, les poches du siège et les zones vitales d"étanchéité de la tige. Cette stratégie intelligente dissocie élégamment le confinement de la pression structurelle de la résistance chimique interne. Il vous offre la robustesse mécanique de l’acier ainsi que l’immunité chimique du nickel.
Vanne à revêtement en alliage solide ou en alliage 625 : dimensions d"évaluation du noyau
Les ingénieurs doivent soigneusement décomposer plusieurs dimensions d’évaluation essentielles avant de spécifier une vanne. Vous devez parfaitement comprendre l’économie des matériaux, la résistance mécanique et les contraintes globales de la chaîne d’approvisionnement. Nous comparerons directement les alliages solides massifs à une vanne de revêtement en alliage 625 fabriquée de manière efficace..
Volume et poids des matériaux
Les équipes d’approvisionnement doivent examiner de près le rapport coût/poids de base. Le métal de base constitue plus de 85 % de la masse totale des vannes de plus de 4 pouces. Acheter 85 % du volume de vos vannes sous forme de nickel solide et coûteux est incroyablement inefficace. Vous pouvez réduire considérablement les coûts globaux d’approvisionnement en utilisant intelligemment des matériaux standard. La spécification ASTM A105 ou A350 LF2 pour la coque principale fonctionne parfaitement. Les éléments en nickel coûteux ne vont que là où ils comptent le plus.
Résistance mécanique et confinement de la pression
Ne présumez pas que les métaux exotiques solides offrent toujours une résistance structurelle supérieure. Les aciers au carbone et faiblement alliés offrent souvent des caractéristiques de confinement de pression supérieures ou égales. Ils surpassent régulièrement certains alliages de nickel austénitique en termes de limite d"élasticité structurelle pure. De plus, les alliages austénitiques souffrent parfois de risques inhérents de grippage sous de fortes contraintes mécaniques. L’utilisation d’acier au carbone robuste pour la structure principale porteuse de pression évite efficacement ce problème mécanique frustrant.
Chaîne d’approvisionnement et évolutivité du projet
Des retards imprévisibles en matière d’approvisionnement peuvent rapidement faire dérailler le calendrier complet d’un projet d’installation. Les pièces moulées solides en alliage 625 à paroi épaisse et les pièces forgées massives ont des délais de fabrication très imprévisibles. Les fournisseurs mondiaux citent souvent des délais de livraison largement supérieurs à 30 semaines pour les billettes exotiques solides. À l’inverse, une vanne à recouvrement soudée avec gaine repose strictement sur des corps en acier standard facilement disponibles. Cela raccourcit considérablement les chemins critiques de votre projet et garantit une installation rapide.
Le tableau ci-dessous résume les différences cruciales entre les deux stratégies de construction.
Dimension d"évaluation
Construction en alliage solide 625
Construction de superposition de soudure
Rentabilité des matériaux
Faible (payant lourdement pour la résistance inutilisée)
Élevé (application d’alliage strictement ciblée)
Délais de fabrication
Dépasse souvent largement les 30 semaines
Beaucoup plus court en utilisant des corps standards
Force de confinement de la pression
Modéré (les alliages austénitiques peuvent être plus mous)
Excellent (utilise des aciers au carbone à haut rendement)
Risque de grippage du matériau
Plus élevé pour les composants structurels en mouvement
Inférieur en raison d"interactions métalliques différentes
Identifier et atténuer les risques liés aux robinets à tournant sphérique soudés
Les ingénieurs nourrissent naturellement un profond scepticisme à l’égard des processus avancés de revêtement industriel. Il faut répondre directement à ces préoccupations techniques très spécifiques. Un robinet à tournant sphérique soudé présente des risques de fabrication spécialisés uniques. Cependant, vous pouvez les atténuer entièrement grâce à des spécifications de fournisseur et des protocoles de test incroyablement stricts.
La menace de dilution du fer
Au cours du processus de soudage intense, le fer du métal de base se mélange inévitablement au pool d’alliage de nickel. Nous appelons ce phénomène néfaste la dilution du fer. Si la teneur en fer de la surface dépasse 5 %, le revêtement perd rapidement sa résistance essentielle à la corrosion chimique. Les médias agressifs attaqueront agressivement la couche interne compromise.
Voici comment résoudre le problème :
Spécifiez des techniques de revêtement hautement automatisées telles que GTAW (Gas Tungsten Arc Welding) ou PTA (Plasma Transferred Arc).
Interdire strictement le soudage manuel à la main pour tous les alésages internes critiques en contact avec le fluide.
Exigez des tests précis de composition chimique de la part de l’usine.
Testez à 1,5 mm à 3 mm de la surface usinée finie pour garantir la pureté.
Délaminage et échecs de liaison
Certains ingénieurs de pipelines s’inquiètent énormément de la rupture de la liaison métallurgique. Ils craignent un délaminage soudain sous des cycles opérationnels intenses à haute pression. Les chocs thermiques extrêmes du processus soulèvent également d’importants problèmes de liaison interne. Le revêtement coûteux ne doit jamais se séparer de l’acier de base sous-jacent.
Vous atténuez efficacement ce risque structurel grâce à des tests obligatoires :
Exigez au préalable des spécifications minimales strictes en matière de résistance au cisaillement.
Exigez des tests par ultrasons (UT) complets sur tout l’alésage.
Vérifiez l’intégrité exacte de l’adhérence sur 100 % de la surface nouvellement recouverte.
Considérations sur les garnitures et les sièges
Le corps structurel principal utilise du carbone superposé ou de l"acier faiblement allié. Cependant, les pièces mobiles très dynamiques nécessitent une approche légèrement différente. La bille interne et la tige rotative sont généralement en alliage entièrement solide. Parfois, ils nécessitent un rechargement robotisé spécialisé. Les fabricants appliquent fréquemment du Stellite 6 sur le revêtement interne en alliage 625. Cela évite intelligemment l’usure mécanique et garantit une parfaite étanchéité dynamique à long terme.
Logique de présélection : quand spécifier quelle vanne
La prise de décision en matière d’ingénierie nécessite des limites opérationnelles extrêmement claires. Vous devez savoir exactement quand déployer chaque technologie matérielle spécifique. Laissez-nous examiner attentivement la logique essentielle pour présélectionner votre sélection finale de vannes.
Quand choisir l’alliage solide 625
Vous devez absolument spécifier des alliages solides et coûteux strictement dans ces conditions très spécifiques.
Applications de petit alésage : les vannes de taille 2 pouces ou moins favorisent fortement une construction solide. Le coût de la main d’œuvre hautement spécialisée du soudage par recouvrement interne dépasse souvent le simple coût des matières premières solides à cette échelle minuscule.
Environnements de corrosion externe extrêmes : certains environnements industriels présentent de graves menaces chimiques externes. Les applications structurelles offshore immergées sans revêtements de protection extérieurs adéquats nécessitent un matériau solide. L’extérieur doit survivre tout comme l’intérieur.
Quand choisir la stratégie de superposition soudée
L’approche de superposition ciblée domine fortement dans la plupart des scénarios de transformation industrielle lourde.
Grands alésages : les vannes mesurant 3 pouces et considérablement plus en bénéficient massivement. Les économies de volume de matériaux purs augmentent de façon exponentielle à mesure que la taille de vos tuyaux augmente.
Classes haute pression : les systèmes de tuyauterie classés ASME Classes 600 à 2 500 nécessitent des parois en acier incroyablement épaisses. Le découplage structurel devient ici financièrement et mécaniquement essentiel.
Calendriers de projet très contraints : votre installation spécifique peut avoir immédiatement besoin de toute urgence d'une vanne hautement fiable et résistante à la corrosion . Si vous êtes confronté à des contraintes financières exceptionnellement strictes ou à des délais de livraison extrêmement serrés, le revêtement professionnel est la réponse définitive.
Listes de contrôle AQ/CQ pour l’évaluation des fabricants de vannes
L’approvisionnement en composants gainés avancés exige un examen minutieux exceptionnellement intense des fournisseurs. Vous ne pouvez tout simplement pas vous fier uniquement aux inspections visuelles de base en usine. Votre équipe d’assurance qualité doit exécuter correctement une liste de contrôle technique très stricte avant d’accepter la livraison.
Examen non destructif (END)
Exigez une transparence totale et absolue des tests de la part du fabricant de votre choix. Assurez-vous qu’ils fournissent systématiquement des rapports d’inspection par ressuage (PT) très détaillés. Ce test spécialisé détecte de minuscules fissures microscopiques en surface sur le revêtement fini. De plus, exigez en toute confiance des tests par ultrasons (UT) complets. UT prouve définitivement l’intégrité structurelle de la couche de liaison invisible en profondeur sous la surface.
Qualifications en soudage
Ne présumez jamais simplement qu’un fournisseur standard sait comment souder correctement le nickel exotique. Vérifiez leur stricte conformité aux normes rigoureuses de l’ASME Section IX. Ne vous contentez pas de lire leur brochure marketing avec désinvolture. Examinez en détail leurs dossiers de qualification de procédure (PQR) réels. Cette documentation prouve définitivement qu"ils ont déjà exécuté avec succès la chimie de soudage exacte requise.
Tolérances d"usinage
Un revêtement automatisé intense ajoute une immense chaleur résiduelle au métal de base en carbone. Le processus de fabrication nécessite intrinsèquement un traitement thermique post-soudage précis (PWHT). Une fois le PWHT terminé, le fabricant effectue méticuleusement l’usinage final de l’alésage. Ils doivent constamment maintenir des tolérances structurelles incroyablement précises. Un mauvais usinage négligent coupe trop profondément et provoque directement un amincissement dangereux du revêtement dans les zones d"étanchéité internes critiques.
Conclusion
Nous devons systématiquement considérer la sélection avancée des matériaux comme un exercice d’ingénierie hautement stratégique. La spécification d"un composant de pipeline correctement gainé ne constitue absolument jamais un compromis sur la sécurité du processus ou la qualité globale. Au contraire, il représente fièrement une optimisation très ciblée et très intelligente des matériaux industriels. Vous déployez intelligemment des alliages extrêmement coûteux uniquement là où ils combattent de violentes attaques chimiques. Vous pouvez alors compter en toute confiance sur un acier robuste et abordable pour un confinement massif de la pression structurelle.
Cependant, l’exécution réussie de cette stratégie implique des prérequis très spécifiques du fournisseur. Votre succès opérationnel à long terme dépend presque entièrement du fabricant choisi. Ils doivent posséder une expertise exceptionnelle en soudage robotisé et offrir une transparence totale en matière de contrôle qualité. Une technique de soudage médiocre ou précipitée ruine complètement tout l’investissement initial.
Prenez des mesures très décisives lors de la prochaine phase de votre projet. Les équipes d’approvisionnement et les ingénieurs senior en tuyauterie doivent aujourd’hui élever activement leurs normes d’enquête. Demandez immédiatement des spécifications de procédures de soudage (WPS) très détaillées. Exigez des garanties écrites sur la dilution du fer directement dans votre contrat d’approvisionnement final. Enfin, demandez des évaluations comparatives du cycle de vie lorsque vous demandez en toute confiance votre prochain devis fournisseur.
FAQ
Q : Quelle est l’épaisseur minimale standard pour le revêtement de soudure en alliage 625 ?
R : En règle générale, les normes industrielles strictes telles que l"API 6D exigent un minimum de 3 mm (0,12 pouces) d"épaisseur de recouvrement usiné fini. Cette mesure critique garantit en toute sécurité un contact absolument nul avec le métal de base hautement vulnérable situé en dessous.
Q : Une vanne à recouvrement soudée fonctionne-t-elle aussi bien en service acide qu"une vanne en alliage solide ?
R : Oui. En supposant que le fabricant agréé maintient la dilution du fer strictement en dessous du seuil technique requis (généralement inférieur à 5 %), la surface mouillée se comporte exactement comme l"alliage 625 solide. Elle est entièrement conforme aux protocoles rigoureux NACE MR0175 pour les environnements exceptionnellement difficiles.
Q : Le rechargement Stellite peut-il être appliqué sur un revêtement en alliage 625 ?
R : Oui. Dans les robinets à tournant sphérique à siège métallique très exigeants, les techniciens appliquent fréquemment du Stellite 6 protecteur ou du carbure de tungstène robuste directement sur le revêtement en alliage 625. Cela protège fortement les sièges internes et la bille, offrant la résistance à l"usure dynamique nécessaire ainsi qu"une résistance vitale à la corrosion chimique.
Q : Comment le traitement thermique après soudage (PWHT) affecte-t-il le corps de la vanne ?
R : PWHT soulage de manière sûre et efficace les contraintes résiduelles internes sévères activement causées par le processus de soudage à haute température. Il garantit soigneusement que le métal de base en acier au carbone conserve pleinement son intégrité mécanique d"origine. Cela aide également le nouveau revêtement à maintenir sa liaison métallurgique critique sans jamais se fissurer.
