Introduction
Lorsque les ingénieurs demandent quel est le code ASTM pour les vannes, beaucoup s'attendent à une réponse claire. Dans la pratique, les normes se concentrent sur les matériaux et non sur la conception des vannes. Dans cet article, vous apprendrez comment fonctionnent les codes ASTM, y compris les options de vannes à bille ASTM B381..
Vous verrez également pourquoi les solutions de robinets à tournant sphérique ASTM B381 de haute qualité de Didtek sont importantes.
Pourquoi il n'existe pas de code ASTM unique pour les vannes
Le rôle de l'ASTM dans la normalisation des vannes
La responsabilité principale de l'ASTM est de normaliser les matériaux utilisés dans les équipements industriels, et non de définir les produits finis. Pour les vannes, l'ASTM établit des règles pour l'acier au carbone, l'acier inoxydable, l'acier allié et les matériaux spéciaux tels que le titane. Ces normes de matériaux sont partagées entre les vannes, les brides et les raccords pour garantir une compatibilité à l'échelle du système.
Cette approche est particulièrement importante pour les applications industrielles de robinets à tournant sphérique ASTM B381, où les pièces forgées en titane doivent répondre à des exigences chimiques et mécaniques strictes avant d'être usinées dans des corps de robinet. En se concentrant sur l'intégrité des matériaux plutôt que sur la géométrie, ASTM permet aux fabricants de concevoir des vannes pour des environnements exigeants tout en maintenant la cohérence globale des matériaux.
Normes basées sur les matériaux ou sur les types de vannes
Les normes relatives aux types de vannes décrivent le fonctionnement d'une vanne, tandis que les normes relatives aux matériaux décrivent de quoi elle est composée. L'ASTM appartient résolument à la deuxième catégorie. Il classe les matériaux en fonction de la méthode de fabrication et de l'environnement de service.
Par exemple, un robinet à tournant sphérique ASTM B381 est classé selon son matériau en titane forgé plutôt que selon s'il s'agit d'un robinet à tournant sphérique, à vanne ou à soupape. La conception des vannes et la classe de pression sont traitées par d'autres normes. Cette séparation permet une flexibilité de conception tout en préservant un contrôle strict des matériaux.
Malentendu courant dans les codes de vanne ASTM
Un malentendu courant consiste à supposer que les codes ASTM définissent les limites de pression ou les dimensions des vannes. Ce n’est pas le cas. ASTM B381 confirme la qualité des pièces forgées en titane, et non la pression de fonctionnement de la vanne. Les pressions nominales doivent toujours être vérifiées par rapport aux normes ASME applicables.
Comment les codes ASTM s'appliquent aux vannes industrielles
Relation entre les vannes et les normes de matériaux ASTM
Chaque vanne industrielle repose sur des matériaux qui doivent fonctionner de manière prévisible sous pression, température et exposition à la corrosion. Les normes de matériaux ASTM fournissent une base de référence en matière de résistance mécanique et de stabilité chimique. Cela permet aux ingénieurs d'évaluer les vannes de différents fournisseurs en utilisant des critères cohérents.
Dans les applications impliquant des fluides agressifs ou de l'eau de mer, un robinet à tournant sphérique industriel ASTM B381 peut être choisi car le titane offre une résistance à la corrosion supérieure à celle du carbone ou de l'acier inoxydable. ASTM B381 garantit que le forgeage du titane répond aux exigences minimales de résistance et de pureté avant un traitement ultérieur.
Codes ASTM et construction du corps de vanne
La taille de la vanne et les conditions de fonctionnement influencent l'utilisation de matériaux moulés ou forgés. Les matériaux forgés, y compris les pièces forgées en titane selon la norme ASTM B381, sont préférés lorsque la résistance, la fiabilité et de faibles taux de défauts sont essentiels.
La construction forgée est courante pour les robinets à tournant sphérique haute performance destinés à un service sévère. La norme de matériau définit la qualité du forgeage, tandis que la conception de la vanne détermine l'étanchéité et le comportement d'écoulement.
Normes ASTM et exigences de performance
La conformité des matériaux à elle seule ne garantit pas les performances de la vanne. Les normes ASTM doivent être combinées avec des normes fonctionnelles et de pression. Un robinet à tournant sphérique ASTM B381 de haute qualité nécessite toujours une conception, des tests et une certification appropriés pour fonctionner de manière fiable en service.
Normes de matériaux ASTM communes pour les vannes
Les matériaux des vannes ASTM couvrent une large gamme de métaux et de conditions de service, reflétant les divers environnements dans lesquels fonctionnent les vannes industrielles. Plutôt que d'attribuer un code ASTM unique à toutes les vannes, les normes ASTM classent les matériaux en fonction de leur composition chimique, de leurs propriétés mécaniques, de leur méthode de fabrication et de la température de service prévue. Cette approche permet aux ingénieurs de sélectionner des matériaux de vannes qui correspondent précisément aux exigences de fonctionnement.
Les normes ASTM courantes incluent des nuances d'acier au carbone pour un service général et à haute température, des aciers à basse température conçus pour maintenir la ténacité dans les environnements froids et des aciers inoxydables pour la résistance à la corrosion. Dans les applications plus exigeantes, des alliages spéciaux tels que le titane sont spécifiés pour répondre aux problèmes de corrosion extrême, de réduction de poids ou de durabilité à long terme. Chaque norme de matériau ASTM définit les exigences minimales en matière de résistance, de résistance aux chocs et de traitement thermique, garantissant ainsi une qualité constante entre les fabricants.
Le tableau ci-dessous résume les normes ASTM couramment utilisées pour les matériaux de vannes, y compris les alliages spéciaux. Il fournit une référence pratique pour comprendre comment les différents codes ASTM correspondent aux conditions de service typiques et aux besoins des applications, aidant ainsi les ingénieurs à faire des sélections de matériaux éclairées dès le début du processus de spécification des vannes.
Type de matériau | Code ASTM (coulée) | Code ASTM (forgé) | Application typique |
Acier au carbone | ASTM A216 WCB | ASTMA105 | Service général et haute température |
Acier basse température | ASTM A352 LCB/LCC | ASTM A350 LF2 | Environnements froids et cryogéniques |
Acier inoxydable | ASTM A351 CF8/CF8M | ASTM A182 F304/F316 | Environnements corrosifs |
Alliage de titane | — | ASTMB381 | Service eau de mer, produits chimiques, offshore |
Ces normes constituent la base matérielle des conceptions de vannes conventionnelles et spécialisées.
Codes ASTM pour les vannes coulées
Lorsque des corps de vanne en fonte sont utilisés
Les corps de vannes moulés sont généralement sélectionnés pour des diamètres plus grands ou des applications nécessitant des géométries internes complexes. Le processus de coulée permet au métal en fusion de s'écouler dans des moules détaillés, permettant ainsi de produire des chemins d'écoulement complexes et des caractéristiques structurelles qui seraient difficiles ou peu rentables à réaliser par forgeage. En conséquence, les vannes en fonte sont largement utilisées dans les systèmes de canalisations de moyenne à grande taille où la rentabilité et la flexibilité de conception sont importantes.
Cependant, la coulée peut introduire des défauts internes tels que la porosité si elle n'est pas correctement contrôlée. Pour les applications qui exigent une résistance exceptionnelle à la corrosion, un poids réduit ou une plus grande intégrité des matériaux, les matériaux coulés peuvent être remplacés par des alternatives forgées. Dans les conceptions de robinets à tournant sphérique haut de gamme, des matériaux en titane forgé tels que l'ASTM B381 sont parfois sélectionnés pour répondre à ces exigences de performances plus exigeantes.
Explication des codes ASTM des vannes moulées clés
Plusieurs normes ASTM sont communément associées aux corps de vannes coulés, chacune ciblant une condition de service spécifique. ASTM A216 s'applique aux vannes moulées en acier au carbone utilisées dans les applications générales et à haute température. ASTM A352 se concentre sur le service à basse température, garantissant une résistance aux chocs adéquate dans les environnements froids. ASTM A351 couvre les pièces moulées en acier inoxydable, qui sont souvent sélectionnées pour les milieux corrosifs ou hygiéniques.
Chacune de ces normes définit la composition chimique, les propriétés mécaniques et les exigences en matière de traitement thermique. En faisant correspondre le code ASTM correct à l'environnement d'exploitation, les ingénieurs peuvent réduire les risques liés aux matériaux et améliorer la fiabilité globale des vannes.
Applications typiques des vannes Cast ASTM
Les vannes Cast ASTM sont largement utilisées dans les installations de traitement de l’eau, les usines pétrochimiques, les systèmes de production d’électricité et les pipelines industriels en général. Leur capacité à s’adapter à des tailles plus grandes et à des formes complexes les rend adaptés aux applications à haut débit.
En revanche, pour les environnements offshore ou très corrosifs, les ingénieurs peuvent spécifier des robinets à tournant sphérique en titane forgé fabriqués selon la norme ASTM B381. Ces alternatives offrent une résistance à la corrosion et une intégrité structurelle améliorées lorsque les matériaux moulés standard atteignent leurs limites de performance.
Conseil : Dans les milieux corrosifs, la sélection des matériaux améliorés réduit souvent le coût du cycle de vie, même si le prix initial de la vanne est plus élevé.
Codes ASTM pour les vannes forgées
Caractéristiques des corps de vannes forgés
Les corps de vannes forgés sont produits en façonnant du métal solide sous haute pression, ce qui affine la structure interne des grains et minimise la présence de vides ou d'inclusions. Ce processus de fabrication se traduit par une résistance mécanique plus élevée, une résistance à la fatigue améliorée et une plus grande consistance par rapport au moulage. Les vannes forgées offrent donc une plus grande fiabilité, en particulier sous des charges cycliques de pression ou de température.
En raison de ces caractéristiques, les vannes forgées sont généralement choisies pour les applications à haute pression, haute température ou critiques pour la sécurité où une défaillance matérielle n'est pas acceptable.
Normes ASTM de vanne forgée principale

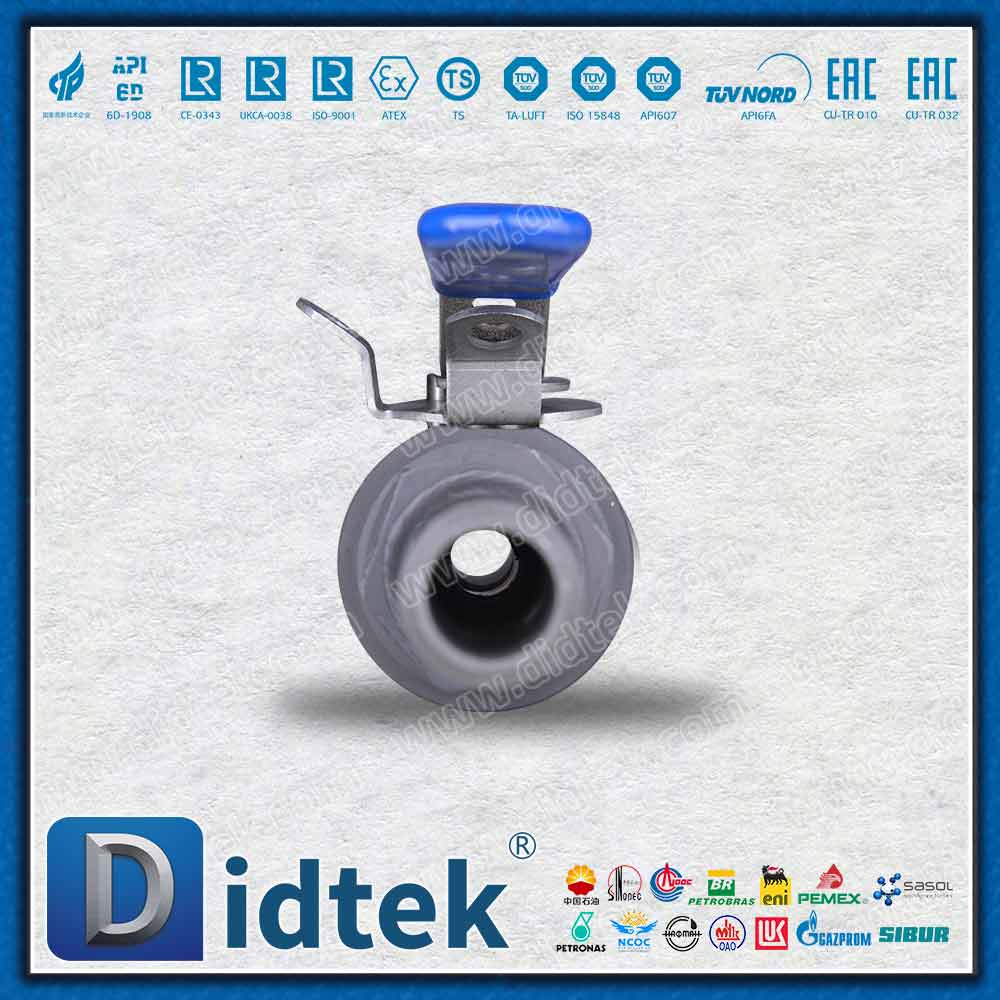

ASTM A105 est la norme la plus largement utilisée pour les vannes en acier au carbone forgé en service général et à haute température. ASTM A350 s'adresse aux applications à basse température où la résistance aux chocs est essentielle. La norme ASTM A182 couvre les matériaux forgés en acier inoxydable et en acier allié pour les environnements corrosifs ou à température élevée.
ASTM B381 couvre spécifiquement les matériaux forgés en titane et en alliage de titane. Cette norme est utilisée pour les applications de vannes spécialisées où la résistance à la corrosion, le rapport résistance/poids ou la durabilité à long terme sont une priorité.
Utilisations industrielles des vannes ASTM forgées
Les vannes ASTM forgées se trouvent couramment dans la production pétrolière et gazière, les installations de GNL, les plates-formes offshore et les usines de traitement chimique. Leur intégrité structurelle supérieure les rend adaptés aux conceptions de vannes compactes à haute pression.
Les robinets à tournant sphérique à base de titane sont de plus en plus utilisés dans les environnements exposés à l'eau de mer, aux chlorures ou aux produits chimiques agressifs. Dans ces cas, les matériaux forgés conformes à la norme ASTM B381 contribuent à prolonger la durée de vie tout en maintenant des performances stables des vannes.
Normes fonctionnelles ASTM spécialisées pour les vannes
Normes ASTM au-delà des matériaux
Alors que la plupart des normes ASTM se concentrent sur les spécifications des matériaux, certaines traitent de la fonction des vannes plutôt que de la seule composition. Ces normes fonctionnelles définissent des méthodes de test, des critères de performance ou des exigences spécifiques au service qui s'appliquent à certains types de vannes ou conditions de fonctionnement.
Ces normes sont généralement utilisées conjointement avec les normes de matériaux, garantissant que les vannes non seulement utilisent des matériaux conformes, mais fonctionnent également de manière sûre et fiable dans des applications spécialisées ou à haut risque.
Exemples de codes de vanne ASTM fonctionnels
Code ASTM | Application |
ASTM F1792 | Vannes de service d'oxygène gazeux |
ASTM F1985 | Vannes de régulation pneumatiques |
ASTM F1802 | Test des soupapes de surdébit |
Les normes fonctionnelles sont souvent combinées avec des normes matérielles telles que ASTM B381 dans les systèmes critiques.
Lorsque des codes ASTM fonctionnels sont requis
Des normes fonctionnelles sont spécifiées lorsque les risques pour la sécurité sont élevés. Dans de tels cas, la qualité des matériaux et le comportement opérationnel doivent tous deux être étroitement contrôlés.
ASTM par rapport aux autres normes de vannes
Différence entre les codes ASTM et ASME
L'ASTM et l'ASME jouent des rôles différents mais complémentaires dans la normalisation des vannes. L'ASTM définit la qualité des matériaux en spécifiant la composition chimique, les propriétés mécaniques et les exigences en matière de traitement thermique. Ces normes garantissent que les corps de vanne et les composants sous pression ont une résistance et une durabilité prévisibles.
L'ASME, quant à elle, se concentre sur le fonctionnement des vannes sous pression et température. Il définit les classes de pression, les limites de contrainte admissibles et les règles de conception qui déterminent où et comment une vanne peut être utilisée en toute sécurité. Lors de la sélection des vannes, les deux normes doivent être considérées ensemble. Une vanne fabriquée à partir d'un matériau conforme à la norme ASTM peut toujours échouer si elle est appliquée au-delà des limites de pression et de température ASME.
Normes ASTM et API dans la sélection des vannes
Les normes API jouent un rôle essentiel dans l’inspection, les tests et les exigences fonctionnelles des vannes, en particulier dans les applications pétrolières et gazières. Alors que l'ASTM garantit l'intégrité des matériaux et que l'ASME définit les niveaux de pression, les normes API régissent des aspects tels que les tests d'incendie, l'acceptation des fuites et les performances opérationnelles.
En combinant les normes de matériaux ASTM avec les exigences de test et d'inspection API, les ingénieurs peuvent mieux contrôler les risques liés à la qualité. Cette approche intégrée permet de garantir que les vannes répondent non seulement aux spécifications des matériaux, mais qu'elles fonctionnent également de manière fiable dans des conditions de fonctionnement réelles.
Comment les normes fonctionnent ensemble dans la pratique
Dans les projets réels, les spécifications des vannes reposent rarement sur une seule norme. Une spécification complète inclut souvent l'ASTM pour la sélection des matériaux, l'ASME pour les valeurs de pression et de température et l'API pour les tests et la validation du service.
Ce cadre de normes à plusieurs niveaux s'applique à la fois aux vannes conventionnelles en acier au carbone et aux conceptions spécialisées, telles que les vannes à bille en titane utilisées dans des environnements corrosifs ou offshore. L’utilisation conjointe de plusieurs normes réduit l’ambiguïté et améliore la cohérence entre les fournisseurs et les installations.
Comment identifier le code ASTM correct pour une vanne
Étape 1 : Définir les conditions de fonctionnement
La première étape consiste à définir clairement la pression de fonctionnement, la plage de température et les caractéristiques du fluide. Les fluides corrosifs, abrasifs ou soumis à des températures extrêmes imposent des exigences plus élevées aux matériaux des vannes.
Dans des environnements très corrosifs, l'acier au carbone standard peut ne pas offrir une durée de vie suffisante. Dans de tels cas, des alliages spéciaux, notamment des matériaux en titane régis par la norme ASTM B381, peuvent être justifiés pour améliorer la résistance à la corrosion et la fiabilité.
Étape 2 : Faire correspondre la taille et la construction de la vanne
La taille de la vanne et la classe de pression influencent fortement si le moulage ou le forgeage est la méthode de fabrication préférée. Les vannes moulées sont couramment utilisées pour les grandes tailles, tandis que les vannes forgées offrent une résistance plus élevée et un risque de défaut moindre pour les applications plus petites ou à haute pression.
Les vannes en titane forgé sont souvent sélectionnées pour un service sévère où l'intégrité des matériaux et la stabilité à long terme sont essentielles. La méthode de construction choisie détermine directement quelle norme de matériau ASTM s'applique.
Étape 3 : Vérifier la compatibilité et la conformité
Après avoir sélectionné la norme de matériau ASTM, il est essentiel de vérifier la compatibilité avec la tuyauterie, les raccords et les réglementations applicables. Des matériaux mal assortis peuvent entraîner une corrosion galvanique, des problèmes d'installation ou des problèmes d'inspection.
Garantir une conformité totale à ce stade permet d’éviter des retouches coûteuses et une maintenance imprévue plus tard dans le cycle de vie du projet.
Remarque : Les mises à niveau matérielles doivent toujours être évaluées en fonction du coût total du cycle de vie, y compris la maintenance, les temps d'arrêt et la durée de vie, plutôt que du seul prix d'achat initial.
Conclusion
Il n'existe pas de code ASTM unique pour les vannes, uniquement des normes basées sur les matériaux comme ASTM B381. Combinées aux règles ASME et API, elles guident la sélection sûre des vannes. Un robinet à tournant sphérique ASTM B381 de haute qualité améliore la résistance à la corrosion et la durabilité. Les produits Didtek offrent des performances fiables et une valeur à long terme pour les systèmes exigeants.
FAQ
Q : Quel est le code ASTM pour les vannes ?
R : Il n’existe pas de code ASTM unique pour les vannes. Les normes ASTM définissent les matériaux des vannes, et non la conception des vannes ou les pressions nominales.
Q : Comment les codes ASTM sont-ils utilisés dans la sélection des vannes ?
R : Les codes ASTM aident les ingénieurs à choisir les matériaux appropriés pour les vannes en fonction des exigences de température, de pression et de corrosion.
Q : Pourquoi les normes de matériaux ASTM sont-elles importantes ?
R : Ils garantissent une qualité, une sécurité et des performances constantes des matériaux dans toutes les applications de vannes industrielles.
Q : Quand la norme ASTM B381 est-elle pertinente pour les vannes ?
R : ASTM B381 s'applique lorsqu'un robinet à tournant sphérique nécessite un matériau en titane pour une résistance élevée à la corrosion et une longue durée de vie.
