Qu'est-ce qu'un robinet à tournant sphérique ESDV et comment fonctionne-t-il

Vous utilisez un robinet à tournant sphérique esdv pour arrêter rapidement les fluides dangereux. Cette vanne d'arrêt d'urgence se ferme toute seule en cas de problème. Vous comptez sur cette valve pour assurer la sécurité des personnes, des équipements et de la nature. De nombreuses industries comme le pétrole et le gaz utilisent esdv pour sécuriser leur travail.

Points clés à retenir

• Les robinets à tournant sphérique ESDV arrêtent très rapidement les fluides ou gaz dangereux en cas d'urgence. Cela contribue à assurer la sécurité des personnes, des équipements et de la nature. Ces vannes se ferment d'elles-mêmes lorsque les capteurs détectent un problème. Vous pouvez également les fermer à la main pour plus de sécurité et de contrôle. La conception à bille quart de tour permet à la vanne de s'ouvrir ou de se fermer rapidement. Cela crée un joint étanche pour que rien ne s'échappe. Vous devez choisir le type d'actionneur adapté à votre installation. Il peut être pneumatique, hydraulique ou électrique. Le choix dépend de votre alimentation électrique et de vos besoins en matière de sécurité. Il est important de tester et d’entretenir les vannes à bille ESDV. Cela les maintient en bon état de marche et prêts à faire face aux urgences. Ces vannes se ferment rapidement, généralement en 1 à 5 secondes. Cela aide à arrêter les déversements, les incendies et autres dangers. Les robinets à tournant sphérique ESDV sont beaucoup utilisés dans les industries pétrolières, gazières, chimiques et autres. Ils contribuent à respecter des règles de sécurité strictes. Choisissez toujours des vannes qui correspondent à la taille, à la pression et aux besoins en matériaux de votre système. Cela garantit qu’ils fonctionnent bien et en toute sécurité.

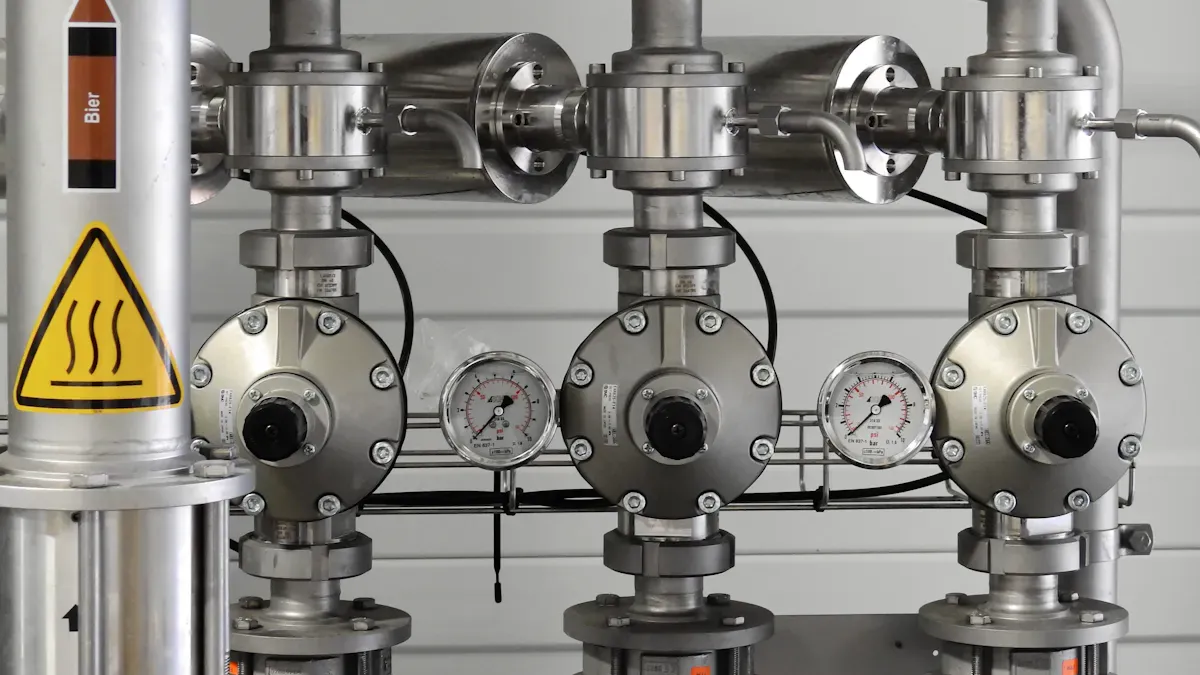

Aperçu du robinet à tournant sphérique ESDV

Qu'est-ce qu'un robinet à tournant sphérique ESDV

Vous vous demandez peut-être à quoi sert un robinet à tournant sphérique esdv . Cette valve est conçue pour les urgences. Il arrête les fluides ou gaz dangereux en cas de problème. A l’intérieur, il y a une boule ronde qui tourne. La balle ouvre ou ferme le chemin du fluide. Lorsque vous devez arrêter les choses rapidement, cette valve fonctionne rapidement. Il se ferme également très hermétiquement. Vous trouvez ces vannes dans des endroits où la sécurité est très importante, comme les usines pétrolières et gazières.

Fonction principale et objectif

Les gens utilisent les esdv pour assurer la sécurité de tout le monde et de tout. La tâche principale de cette vanne est de fermer certaines parties d'un système en cas d'urgence. C'est très important pour la sécurité. Voici quelques façons dont les gens utilisent les robinets à tournant sphérique esdv :

1. Les esdv des têtes de puits se rendent sur les arbres de Noël pour fermer les puits si nécessaire.

2. Les esdv de collecteur ou de pipeline bloquent les flowlines ou les pipelines sur les plates-formes.

3. Les esdv des trains de processus séparent les gros équipements comme les séparateurs et les compresseurs en cas de panne.

4. Les vannes de sectionnement, souvent esdv, ferment les parties cassées des pipelines.

5. Les esdv des stations arrêtent les pompes et les compresseurs des stations.

6. Les esdv d'isolation d'unité bloquent des unités de traitement entières en cas de gros problèmes.

7. Les esdv de protection des équipements assurent la sécurité des fours et des réacteurs.

8. Le chargement ou le déchargement des esdv ferment les bras de chargement en cas d'urgence.

Ces vannes sont très importantes pour les systèmes de sécurité. Ils aident à empêcher la propagation des fuites, des incendies ou d’autres dangers.

Vanne à bille ESDV vs vannes standard

Vous vous demandez peut-être en quoi les vannes à bille esdv sont différentes des vannes standards. Les vannes standard contrôlent le débit lorsque les choses sont normales. Vous les ouvrez ou les fermez selon vos besoins. Les robinets à tournant sphérique ESDV sont destinés aux urgences. Ils fonctionnent rapidement et sont hermétiques. Ces vannes se ferment d'elles-mêmes si les capteurs détectent un problème. Vous pouvez également les fermer à la main. Les vannes standard ne conviennent pas aux urgences. Ils risquent de ne pas se fermer rapidement ou de ne pas sceller suffisamment bien. Les robinets à tournant sphérique ESDV sont choisis car ils sont rapides, sûrs et fiables.

Astuce : assurez-vous toujours que vos vannes d’arrêt d’urgence fonctionnent correctement. Testez-les souvent pour rester en sécurité et prêt à faire face aux urgences.

Rôle de sécurité de la vanne d'arrêt d'urgence

Isolement rapide en cas d'urgence

Vous comptez sur une vanne d’arrêt d’urgence pour fonctionner rapidement en cas de problème. Lorsqu'une fuite ou un pic de pression se produit, l'esdv reçoit un signal du système instrumenté de sécurité. La vanne se ferme rapidement pour empêcher les fluides ou gaz dangereux de se déplacer. Cette action rapide assure la sécurité des personnes, des machines et de la nature. La vitesse est très importante dans ces moments-là :

• Les vannes à bille ESDV se ferment généralement complètement en 1 à 5 secondes.

• Les petites valves, entre 2 et 6 pouces, peuvent se fermer en 1 ou 2 secondes.

• Les grosses valves, comme 24 pouces ou plus, peuvent nécessiter jusqu'à 5 secondes ou un peu plus.

Cette fermeture rapide permet d’éviter que les petits problèmes ne deviennent de plus en plus importants. La vanne d'arrêt d'urgence est un élément principal de votre système instrumenté de sécurité. Cela vous aide à faire confiance à votre équipement lorsque les choses tournent mal.

Fonction de fermeture étanche aux bulles

Lorsque vous utilisez un esdv, vous voulez être sûr que rien ne fuit après sa fermeture. La fonction de fermeture étanche aux bulles fait ce travail. Etanchéité aux bulles signifie que la valve est si bien hermétique qu'aucun gaz ou liquide ne passe à travers, même s'il y a de la pression. Cette étanchéité solide est très importante pour la sécurité, notamment avec des matières dangereuses.

Les normes de l'industrie vous indiquent à quoi s'attendre de votre esdv. Voici quelques principales normes en matière de fermeture étanche aux bulles :

Vous devez toujours vérifier si votre esdv répond à ces normes. Cela permet de garantir que votre système instrumenté de sécurité fonctionne correctement.

Activation automatisée et manuelle

Vous pouvez fermer un esdv de deux manières. La plupart du temps, le système instrumenté de sécurité envoie un signal pour fermer automatiquement la vanne. Cela se produit lorsque les capteurs détectent un problème, comme une fuite ou un changement soudain de pression. Parfois, vous devrez peut-être fermer la valve à la main. Vous faites cela lors des réparations ou si vous constatez un problème avant que le système ne le fasse.

Les méthodes automatiques et manuelles vous donnent le contrôle et vous aident à vous sentir en sécurité. Vous savez que vos vannes d'arrêt d'urgence fonctionneront lorsque vous en aurez besoin. Avoir les deux façons de fermer la vanne rend votre installation encore plus sûre.

Remarque : testez souvent votre esdv et votre système instrumenté de sécurité. Cela vous aide à rester prêt à faire face à toute urgence.

Principe de fonctionnement ESDV

Fonctionnement normal

Vous utilisez un robinet à tournant sphérique esdv pour contrôler le débit des fluides pendant le fonctionnement normal de l'usine. Dans des conditions sûres, la vanne reste ouverte et laisse le pétrole, le gaz ou d’autres fluides circuler dans le pipeline ou l’équipement. Vous pouvez ajuster la position de la vanne si vous devez réguler le débit. Le système de contrôle maintient la vanne ouverte sauf s'il détecte un problème. Cela signifie que vous pouvez faire confiance au système pour que tout fonctionne correctement. Dans l’industrie pétrolière, vous voyez ces vannes fonctionner silencieusement en arrière-plan, garantissant que tout reste sécurisé. Lorsque vous demandez « comment fonctionne un esdv », vous voyez qu'il agit comme un contrôleur de flux régulier jusqu'à ce qu'une urgence survienne.

Séquence d'activation d'urgence

Lorsque le danger apparaît, le robinet à bille esdv change de rôle. Il passe du fonctionnement normal au mode d'arrêt d'urgence. Vous comptez sur ce changement rapide pour protéger les personnes et les équipements. La vanne d'arrêt d'urgence agit rapidement pour empêcher la propagation des fluides dangereux.

Réponse au signal du capteur

Des capteurs surveillent les fuites, la haute pression ou les incendies. Lorsqu'un capteur détecte un problème, il envoie un signal à l'actionneur. L'actionneur reçoit ce signal d'arrêt et démarre la fermeture d'urgence. L'actionneur déplace rapidement la vanne vers la position fermée. Cette action arrête le flux de fluides dangereux en quelques secondes. Le système de contrôle vérifie si la vanne est fermée et envoie un retour d'information aux opérateurs. Vous êtes immédiatement averti afin que vous puissiez prendre des décisions importantes. Cette séquence vous aide à arrêter les urgences avant qu’elles ne s’aggravent.

Voici ce qui se passe étape par étape :

1. L'actionneur reçoit un signal d'arrêt du système de sécurité.

2. L'actionneur déplace la vanne pour couper le débit.

3. Le système de contrôle reçoit un retour indiquant que la vanne est fermée.

4. Les opérateurs sont informés de l'état de la vanne.

5. Dans des cas particuliers, vous pouvez annuler l'arrêt automatique.

Déclenchement manuel

Parfois, vous devez fermer l'esdv à la main. Vous pouvez le faire pendant la maintenance ou si vous constatez un problème avant les capteurs. Vous utilisez un levier manuel ou un panneau de commande pour déclencher la vanne. Cela vous donne un contrôle supplémentaire et vous aide à agir rapidement. L'activation manuelle est importante pour les petits systèmes de processus ou lorsque vous devez tester la vanne. Vous voulez toujours vous assurer que les vannes d’arrêt d’urgence fonctionnent lorsque vous en avez besoin.

Astuce : testez souvent l’activation automatique et manuelle. Votre système de sécurité reste ainsi prêt à faire face à toute urgence.

Mécanisme de robinet à tournant sphérique quart de tour

Vous trouvez une conception simple mais solide à l’intérieur du robinet à tournant sphérique esdv. La partie principale est une boule ronde avec un trou au centre. Lorsque vous tournez la boule d'un quart de tour (90 degrés), le trou s'aligne avec le chemin d'écoulement pour ouvrir la vanne. Lorsque vous le tournez à nouveau, la bille bloque le débit et ferme la vanne. Cette action quart de tour rend la vanne rapide et fiable. Vous obtenez une fermeture étanche à chaque fois, ce qui est important pour la sécurité. La conception signifie également que vous pouvez ouvrir ou fermer la vanne rapidement, même en cas d'urgence.

Ce mécanisme est présent dans de nombreuses industries car il fonctionne bien et dure longtemps. Le robinet à tournant sphérique quart de tour vous offre la vitesse et l'étanchéité dont vous avez besoin pour assurer la sécurité de votre installation.

Composants clés des robinets à tournant sphérique ESDV

Ensemble boule et siège

Vous trouvez le cœur d'un esdv dans l' ensemble boule et siège . La bille se trouve à l’intérieur du corps de la vanne et comporte un trou en son centre. Lorsque vous faites tourner la balle, le trou s’aligne avec le chemin d’écoulement pour laisser passer les fluides. Si vous faites tourner à nouveau la balle, elle bloque le flux et arrête tout. Le siège entoure la balle et crée un joint étanche. Ce joint empêche les fluides dangereux de fuir. Vous pouvez faire confiance à cette conception car elle vous offre une fermeture solide et étanche à chaque fois. La forme simple de la bille et du siège rend également la vanne facile à utiliser et à entretenir.

Types d'actionneurs

Vous avez besoin d'un actionneur pour déplacer la balle rapidement et en toute sécurité. L'actionneur donne la force nécessaire pour ouvrir ou fermer la vanne lors d'une utilisation normale ou en cas d'urgence. Vous pouvez choisir parmi différents types d'actionneurs en fonction de vos besoins. Chaque type possède des fonctionnalités spéciales qui vous aident à choisir celui qui convient à votre système.

Conseil : adaptez toujours le type d'actionneur à l'alimentation électrique et aux besoins de sécurité de votre site.

Voici un tableau qui compare les principaux types d'actionneurs que vous pourriez utiliser :

Actionneurs pneumatiques

Vous utilisez des actionneurs pneumatiques lorsque vous disposez d’une alimentation en air fiable. Ces actionneurs fonctionnent rapidement et reviennent souvent à une position sûre en cas de problème. Vous les voyez dans de nombreuses usines parce qu’ils sont simples et fiables.

Actionneurs hydrauliques

Vous choisissez des actionneurs hydrauliques lorsque vous avez besoin de beaucoup de force. Ces actionneurs utilisent un fluide sous pression pour déplacer la vanne. Ils fonctionnent bien pour les grandes vannes ou les systèmes haute pression. Vous pouvez compter sur eux pour une action forte et rapide.

Actionneurs électriques

Vous choisissez des actionneurs électriques lorsque vous souhaitez un contrôle facile et moins d’entretien. Ces actionneurs utilisent de l'électricité pour déplacer la vanne. Vous pouvez les configurer en fonction des besoins, du budget et des objectifs de votre usine.

Connexions du corps et des extrémités

Vous trouverez de nombreuses options pour le corps et les raccords d'extrémité d'une vanne d'arrêt d'urgence. Ces choix vous aident à adapter la vanne à vos besoins en matière de pipeline et de pression.

• Les tailles fabriquées vont de NPS 1/4' jusqu'à NPS 60'.

• Les indices de pression incluent ANSI 150#, 300#, 600#, 900#, 1500#, 2500# et 4500#.

• Les raccords de vannes suivent des normes telles que ASME B16.5 (face plate, face surélevée, joint de type annulaire, fileté), ASME B16.47 série A ou B, MSS SP-44 et ASME B16.25 (soudure bout à bout, soudure à emboîtement, extrémité soudée).

• Les matériaux du corps incluent ASTM A216, A105, A350, A182, A351, A352, A890, A995, C95300, C95800, MONEL et INCONEL.

Vous devez toujours vérifier la taille, la pression nominale et le matériau avant de choisir une vanne. Cela vous aide à vous assurer que la vanne fonctionnera en toute sécurité dans votre système.

Performances et maintenance

Temps de fermeture rapide

Votre système d’arrêt d’urgence doit fonctionner très rapidement. La vitesse à laquelle une vanne se ferme peut modifier la quantité de matières dangereuses qui s'échappe. Les petites valves, entre 2 et 6 pouces, se ferment en 1 ou 2 secondes. Les grosses vannes, comme celles de 24 pouces ou plus, peuvent prendre jusqu'à 5 secondes pour se fermer. Voici un tableau simple :

Si la valve se ferme plus rapidement, des substances moins dangereuses en sortent. Cela réduit les risques d'incendies ou de déversements. L’heure de fermeture modifie également l’ampleur des fuites, vous voulez donc la vanne la plus rapide possible.

Astuce : vérifiez toujours à quelle vitesse une vanne se ferme avant de la choisir pour votre système de sécurité.

Facteurs de fiabilité

Vous voulez que votre esdv fonctionne à chaque fois. La vitesse n’est pas la seule chose qui compte. Le temps de fermeture de la vanne aide également votre système à respecter les règles de sécurité. Une bonne valve vous aide à respecter des normes de sécurité strictes. Assurez-vous que l'actionneur a suffisamment de puissance. Les experts affirment que l’actionneur devrait avoir 25 à 40 % de force en plus par rapport à ce dont la vanne a besoin. Certains disent même qu'il faut doubler la marge de sécurité. Une puissance supplémentaire aide la vanne à se fermer même si les choses se compliquent.

Parfois, vous ne savez peut-être pas si la valve fonctionnera en cas d’urgence. Au fil du temps, la vanne peut ralentir ou devenir difficile à tester. Observez le fonctionnement de la vanne et vérifiez si elle ralentit.

Meilleures pratiques de maintenance

Vous maintenez la solidité de votre système de sécurité en effectuant des contrôles réguliers. Ces vérifications vous aident à détecter rapidement les problèmes. Voici un tableau pour vous aider à planifier votre entretien :

Déplacez la valve tous les quelques mois pour qu'elle continue de fonctionner correctement. Une fois par an, faites un test complet et vérifiez les joints et les connecteurs. Changez les anciennes pièces comme les joints toriques et les sièges chaque année. Les tests de course partielle vous permettent de détecter les problèmes sans tout arrêter.

Remarque : utilisez toujours les bons outils lorsque vous installez ou réparez une vanne. Gardez les choses propres pour que rien ne soit endommagé. Réglez l'actionneur correctement et vérifiez que les boulons et les joints sont serrés.

Si vous suivez ces étapes, votre valve sera prête à faire face à toute urgence.

Applications ESDV

Industrie pétrolière et gazière

L'industrie pétrolière et gazière utilise le plus Ces endroits fonctionnent quotidiennement avec du pétrole brut, du gaz naturel et d’autres substances inflammables. Il est important d’assurer la sécurité des travailleurs et de la nature. Vous utilisez cette vanne pour fermer les pipelines, les têtes de puits et les réservoirs en cas d'urgence. En cas de fuite ou d'incendie, la vanne se ferme rapidement. Cela empêche les fluides dangereux de se propager. Vous trouvez ces vannes sur les plateformes offshore, les raffineries et les usines à gaz. Les gens leur font confiance pour assurer la sécurité de tout le monde et de l’équipement. les robinets à tournant sphérique esdv .

Conseil : testez toujours votre système de sécurité sur les sites pétroliers et gaziers. Des contrôles réguliers vous aident à savoir que vos vannes fonctionneront en cas de besoin.

Manipulation des fluides dangereux

De nombreux produits chimiques peuvent nuire aux personnes ou à l’environnement. Vous devez arrêter ces fluides rapidement si quelque chose ne va pas. Vous utilisez une vanne d'arrêt d'urgence pour bloquer les acides, les solvants ou les gaz toxiques. Cette valve se ferme hermétiquement et agit rapidement. Vous voyez ces vannes dans les usines chimiques, les lieux de stockage et les pipelines. Ils aident à arrêter les déversements et les fuites avant qu’ils ne s’aggravent. Utiliser la bonne valve vous aide également à respecter les règles de sécurité concernant les fluides dangereux.

• Les travailleurs sont protégés des brûlures ou des empoisonnements.

• L'air et l'eau restent propres.

• Le risque d'incendie ou d'explosion diminue.

Autres utilisations industrielles

De nombreuses autres industries utilisent des robinets à tournant sphérique esdv pour des raisons de sécurité. Ces endroits utilisent la vanne pour contrôler les matières dangereuses ou précieuses. Voici quelques exemples :

• Les usines de biocarburants utilisent la vanne pour les liquides inflammables.

• Les usines pharmaceutiques l’utilisent pour protéger leurs travailleurs des produits chimiques.

• Les fabricants de plastique utilisent la valve pour arrêter les fuites de produits chauds ou toxiques.

Vous pouvez utiliser cette vanne partout où vous avez besoin d'un arrêt rapide et sûr. Cela rend votre usine plus sûre et vous aide à respecter les règles de l’industrie.

Remarque : Choisissez toujours la vanne adaptée à votre travail. Vérifiez la taille, le matériau et la rapidité avec laquelle il se ferme avant de le mettre en place.

Vous comptez sur les vannes à boisseau sphérique ESDV pour votre sécurité en cas d'urgence. Ces vannes se ferment rapidement et se ferment hermétiquement pour protéger votre plante. Pour choisir le bon esdv, suivez ces étapes :

1. Calculez les besoins en débit et les performances des clapets anti-retour.

2. Planifiez des tests réguliers et conservez de bons dossiers.

3. Choisissez le bon esdv pour chaque point critique.

Voici comment fonctionne le processus :

Des tests réguliers assurent la sécurité de votre usine et répondent aux normes de l’industrie.

FAQ

Que signifie ESDV ?

ESDV signifie vanne d'arrêt d'urgence. Vous utilisez cette vanne pour arrêter rapidement les fluides ou gaz dangereux en cas d'urgence.

À quelle fréquence devez-vous tester un robinet à tournant sphérique ESDV ?

Vous devez tester votre robinet à tournant sphérique ESDV au moins une fois par an. De nombreux experts affirment que vous devriez effectuer des tests d’AVC partiel plus souvent pour détecter les problèmes plus tôt.

Pouvez-vous utiliser les robinets à boisseau sphérique ESDV pour les liquides et les gaz ?

Oui, vous pouvez utiliser les robinets à tournant sphérique ESDV pour les liquides et les gaz. Ces vannes se ferment hermétiquement et fonctionnent rapidement pour de nombreuses matières dangereuses.

Quelle est la principale différence entre l'ESDV et un robinet à tournant sphérique ordinaire ?

Un robinet à tournant sphérique ordinaire sert au contrôle normal du débit. Un robinet à tournant sphérique ESDV est destiné aux urgences. Les ESDV se ferment plus rapidement et scellent mieux pour assurer votre sécurité.

Les robinets à tournant sphérique ESDV ont-ils besoin d'électricité pour fonctionner ?

La plupart des vannes à bille ESDV nécessitent une alimentation pour l'actionneur. Vous pouvez choisir des actionneurs pneumatiques, hydrauliques ou électriques. Certaines vannes vous permettent de les fermer manuellement en cas de coupure de courant.

Comment savoir si votre ESDV fonctionne correctement ?

Vous devez vérifier à quelle vitesse la vanne se ferme, si elle est bien étanche et si l'actionneur fonctionne lors de tests réguliers. Notez toujours vos résultats et résolvez tout problème immédiatement.

Où installer les robinets à boisseau sphérique ESDV ?

Vous devez installer des robinets à tournant sphérique ESDV à des endroits importants comme les têtes de puits, les pipelines, les réservoirs de stockage et les unités de traitement. Cela vous aide à bloquer rapidement les dangers en cas d'urgence.
