Pression de craquage du clapet anti-retour, sens d'écoulement et chute de pression

Un pipeline pétrochimique nouvellement mis en service tremble violemment. Une pompe centrifuge de grande capacité tombe en panne de manière catastrophique. Nous démolissons le système pour enquêter. La cause profonde est rarement un défaut structurel massif. Le plus souvent, le coupable est un composant apparemment simple : un distributeur mal dimensionné. Les clapets anti-retour servent de portes mécaniques unidirectionnelles critiques. Ils permettent au liquide ou au gaz de s"écouler dans une seule direction. Ils bloquent de manière décisive tout flux inverse. Cette fonction de base semble simple. Cependant, la mécanique interne régissant ces dispositifs est exceptionnellement complexe.

Comprendre ces paramètres d’ingénierie spécifiques n’est pas simplement un exercice académique. C’est absolument crucial pour maintenir l’efficacité du système, protéger les équipements coûteux en amont et garantir la sécurité des installations. Ce guide démystifie les spécifications techniques complexes. Les concepteurs de tuyauterie et les professionnels de la maintenance peuvent utiliser cette analyse des principales mesures de dynamique des fluides pour prendre des décisions d"achat éclairées et fondées sur des preuves.

Points clés à retenir

• La pression de craquage représente le seuil minimum absolu en amont requis pour déloger le mécanisme interne.
• L'orientation directionnelle est strictement à sens unique. L'installation d'une unité à l'envers obstruera complètement la ligne et provoquera de graves dommages mécaniques.
• La perte de pression fait référence à la dégradation quantifiable de l'énergie cinétique. Cela a un impact direct sur l’efficacité énergétique du système.
• Des calculs mathématiques précis et une compréhension approfondie du coefficient de débit sont essentiels pour éviter le broutage des vannes et les coups de bélier.
• La sélection de l'architecture appropriée nécessite d'équilibrer ces métriques de base en fonction de variables multimédias et environnementales spécifiques.

Qu"est-ce que la pression de craquage du clapet anti-retour ?

La pression de craquage est la pression minimale exacte en amont requise pour déloger un mécanisme d’étanchéité de vanne. Le composant interne peut être un disque métallique guidé, une balle lestée ou un clapet articulé. Quelle que soit sa conception, elle doit surmonter une série de forces opposées. Ces forces inhérentes sont généralement constituées de la tension du ressort interne, du poids physique de l"élément de fermeture et de toute contre-pression en aval existante reposant sur le joint.

Pensez à pousser une lourde porte coupe-feu à ressort contre un vent fort. La quantité exacte de force que vous devez appliquer juste pour pousser légèrement la porte hors de son cadre est analogue à cette mesure. Une fois que le fluide en amont atteint ce seuil spécifique, la vanne s"ouvre. À ce moment précis, une quantité détectable de flux commence à circuler dans le pipeline.

La spécification du seuil d"ouverture correct est une étape fondamentale dans la conception d"un système de tuyauterie robuste. Si la pression spécifiée est trop élevée pour le circuit, le fluide ne possédera tout simplement pas l"énergie cinétique nécessaire pour forcer l"ouverture de la vanne. Par conséquent, les pompes en amont sont contraintes de surmener. Cela entraîne une consommation d"énergie excessive, une surchauffe localisée et une éventuelle panne de pompe due à une tête morte.

A l’inverse, un seuil spécifié trop bas rend la vanne trop sensible et instable. Il peut s"ouvrir prématurément ou flotter de manière irrégulière en cas de légères fluctuations de pression. Une vanne présentant une résistance mécanique insuffisante peut ne pas se fermer assez rapidement lorsque le débit vers l"avant cesse. Cette réponse tardive ne parvient pas à atteindre l’objectif principal : empêcher le reflux. Les ingénieurs doivent évaluer la pression nominale de fonctionnement de leurs circuits. Cela garantit que le mécanisme s"ouvre de manière fiable pendant le fonctionnement standard tout en maintenant un joint étanche au repos.

Comprendre la direction et la dynamique du flux

Par définition mécanique, ces dispositifs sont strictement unidirectionnels. Le sens d'écoulement prévu du clapet anti-retour dicte le seul chemin sûr que les liquides, les gaz ou les boues abrasives peuvent emprunter à travers le réseau de canalisations. Leur seul objectif est de bloquer le mouvement inverse. L’installation d’une de ces unités à l’envers agit comme une barrière impénétrable et permanente au flux prévu.

Les fabricants indiquent clairement l"orientation correcte sur le boîtier extérieur pour éviter des erreurs d"installation critiques. Vous verrez généralement une flèche proéminente coulée directement dans le corps métallique ou estampée sur une plaque de spécification apposée. Ignorer cet indicateur directionnel crucial entraîne de graves conséquences. Si une pompe industrielle massive s"active contre une vanne installée à l"envers, le fluide n"a nulle part où se dilater. Le scénario de tête morte qui en résulte provoque des pics de pression immédiats et extrêmes. Ces pointes peuvent violemment rompre les joints des tuyaux, faire sauter les joints de la pompe et créer des risques de sécurité potentiellement mortels pour les opérateurs à proximité.

Comprendre le comportement interne du fluide est essentiel pour optimiser les performances globales du système. Le processus dynamique commence dès que le point de fissuration est dépassé. La pression en amont augmente au-delà de ce seuil initial. Le mécanisme interne s"éloigne davantage du siège, permettant au volume d"écoulement de se dilater.

Une fois complètement ouvert, la vitesse du fluide se déplaçant dans le corps est entièrement responsable du maintien du disque interne ou du clapet suspendu. Cette vitesse doit rester relativement stable pour des performances optimales. Si la vitesse du fluide descend en dessous d"un seuil critique, l"énergie cinétique ne peut plus maintenir le mécanisme contre son ressort ou son poids gravitationnel. Automatiquement, la vanne commencera à se fermer avant que le débit ne s’inverse réellement. Cette action de fermeture proactive et assistée par gravité est une caractéristique de conception essentielle. Il minimise considérablement les ondes de choc destructrices associées aux coups de bélier.

Pression de craquage et chute de pression : principales différences

Un point de confusion fréquent dans l"ingénierie de la tuyauterie est la distinction entre la force nécessaire pour ouvrir une vanne et l"énergie perdue lorsque le fluide la traverse. Les deux mesures impliquent des mesures de pression et influencent fortement le dimensionnement de la pompe. Cependant, ils représentent des phases totalement différentes du mouvement fluide.

En termes techniques, la chute de pression du clapet anti-retour est la différence mesurable de pression de tête entre l'orifice d'entrée et l'orifice de sortie pendant que le fluide s'écoule activement. Même lorsqu'une vanne est verrouillée en position complètement ouverte, sa géométrie interne agit comme une restriction physique à l'intérieur du pipeline.

Un liquide ou un gaz parcourt les contours internes du boîtier. Il rencontre inévitablement des frottements contre les parois métalliques. De plus, le fluide doit circuler autour de l’ensemble disque, ressort ou charnière. Cela crée des turbulences chaotiques. Cette combinaison de friction interne, d’obstruction physique et de courants de Foucault turbulents entraîne une perte permanente d’énergie cinétique. Au moment où le fluide quitte l’orifice aval, sa pression s’est sensiblement dégradée.

Pour clarifier la distinction simplement : la pression de craquage est l"énergie nécessaire pour initier l"écoulement. La chute de pression est l"énergie perdue pendant l"écoulement. Les concepteurs de systèmes doivent tenir compte des deux mesures pour garantir la viabilité globale. Une pompe doit être dimensionnée non seulement pour dépasser le seuil d’ouverture initial mais également pour générer suffisamment de force continue pour surmonter la dégradation énergétique ultérieure.

Récemment, les industries mondiales se sont orientées vers des mandats plus stricts en matière d’efficacité énergétique. Les cadres réglementaires exigent désormais une optimisation rigoureuse des systèmes de traitement des fluides. Minimiser la perte de pression n’est plus seulement une préférence mécanique. C’est une stricte nécessité économique. Des analyses techniques récentes soulignent que l"optimisation de la dynamique des fluides pour réduire les pertes de charge inutiles peut réduire la consommation d"énergie des pompes jusqu"à 15 % par an. Par conséquent, les exploitants d’usines avant-gardistes s’éloignent rapidement des vannes génériques surdimensionnées au profit de solutions conçues avec précision et conçues pour une résistance interne minimale.

Bases du calcul de la pression de fissuration et du coefficient d’écoulement

S'appuyer sur des approximations pour le dimensionnement des vannes conduit inévitablement à une instabilité opérationnelle. précis de la pression de fissuration Un calcul est un processus obligatoire pour les circuits de fluides personnalisés. Cela est particulièrement vrai dans les conduites verticales où la gravité influence fortement le comportement mécanique. La physique fondamentale repose sur l’analyse de la relation entre la force et la surface.

Les principales variables incluent la force vers le bas exercée par le ressort interne, le poids physique du disque d"étanchéité, la surface exposée au fluide en amont et toute contre-pression statique reposant sur le dessus du joint. Dans une installation verticale, le poids de la colonne de fluide au-dessus de la vanne doit être ajouté à la force de fermeture. Les fabricants fournissent des spécifications de base pour les installations horizontales. Les ingénieurs doivent ajuster mathématiquement ces chiffres pour tenir compte des variables spécifiques de gravitation et de contre-pression de leur architecture de pipeline unique.

Pour prédire avec précision la perte de pression lors d"un fonctionnement continu, les ingénieurs s"appuient sur le coefficient de débit. Selon la définition de l"industrie, ce coefficient représente le volume d"eau qui s"écoulera à travers une vanne spécifique tout en provoquant une chute de pression d"exactement un psi.

Une valeur de coefficient plus élevée indique une vanne très efficace et moins restrictive qui permet un plus grand volume avec une pénalité énergétique minimale. Les acheteurs et les concepteurs de systèmes peuvent utiliser les graphiques fournis par le fabricant pour prédire mathématiquement la dégradation énergétique exacte de leurs fluides spécifiques et les débits requis. Le croisement de cette baisse calculée avec la courbe de performance de la pompe permet aux ingénieurs de vérifier que le système fonctionnera correctement sans succomber à une perte d"énergie excessive.

Comment différentes conceptions de vannes affectent la pression et le débit

La géométrie interne d"une vanne dicte fortement à la fois sa résistance à l"ouverture et son efficacité de débit continu. Le choix de l"architecture appropriée consiste à adapter les caractéristiques physiques aux exigences spécifiques, souvent sévères, de l"application industrielle.

Les conceptions anti-retour comportent une cavité interne très similaire aux vannes à soupape traditionnelles. Le liquide doit pénétrer dans le corps, effectuer un virage brusque vers le haut pour pousser un disque guidé hors de son siège, puis effectuer un autre tour pour sortir. Étant donné que le débit du clapet anti-retour doit parcourir ce chemin très tortueux, ces unités présentent généralement une chute de pression beaucoup plus élevée que les autres conceptions. Cependant, cette voie restrictive présente un avantage majeur. Les produits de haute qualité, tels que ceux conçus par Didtek, offrent une étanchéité exceptionnellement fiable et étanche dans les environnements à haute pression. Lorsqu'ils traitent de vapeur dangereuse ou de gaz toxiques, les ingénieurs spécifient fréquemment ces vannes, donnant délibérément la priorité à l'intégrité du joint plutôt qu'à l'efficacité du débit brut.

Dans les environnements industriels extrêmes, la résistance des matériaux est tout aussi critique que la dynamique des fluides. Les clapets anti-retour forgés sont fabriqués à partir de blocs d"acier solides soumis à une immense pression thermique et mécanique. Ce processus aboutit à une structure moléculaire dense et non poreuse. Les clapets anti-retour forgés Didtek, construits selon les normes rigoureuses API 602, gèrent des fluides très turbulents et à grande vitesse sans souffrir d"érosion interne ou de fatigue mécanique. Leur conception robuste garantit que le seuil d’ouverture reste constant sur des milliers de cycles épuisants.

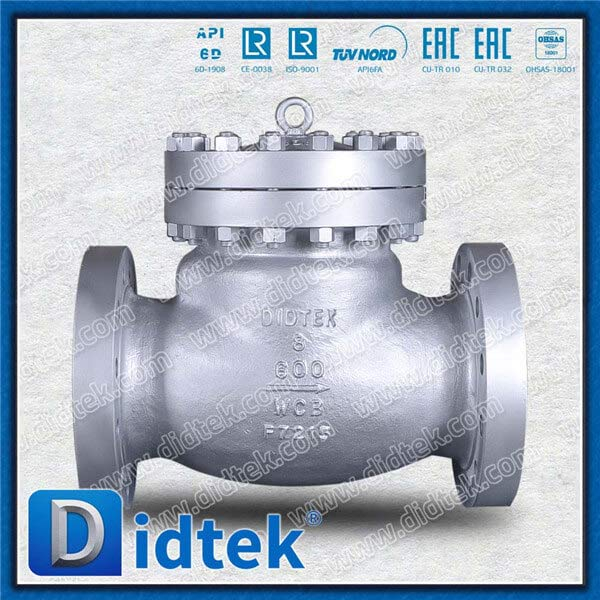

Pour les applications générales de liquides où la minimisation des pertes d"énergie est l"objectif principal, les clapets anti-retour à battant standard sont le choix idéal. Ceux-ci comportent un disque articulé qui pivote complètement hors du chemin d’écoulement. Cela offre un passage en ligne droite presque dégagé pour le fluide. Les clapets anti-retour à battant en acier moulé Didtek utilisent des matériaux WCB de première qualité et sont conformes aux normes API 594, ce qui se traduit par une chute de pression exceptionnellement faible et une prévention fiable du reflux.

Directives de placement des circuits pour des performances optimales

L"orientation physique du pipeline modifie considérablement le fonctionnement d"une vanne dans le monde réel. Dans les lignes horizontales, la gravité a un impact neutre sur l"ouverture et la fermeture du disque. Cela permet au mécanisme interne de ressort ou de charnière de contrôler entièrement la pression de fissuration.

Les installations verticales à flux ascendant présentent un défi différent. La gravité tire constamment le disque vers le bas. Cela augmente effectivement la pression de fissuration requise, car le fluide doit physiquement soulever le poids des composants internes. À l’inverse, installer un clapet anti-retour standard dans une conduite verticale avec un débit descendant est une erreur d’ingénierie catastrophique. La gravité maintiendra la vanne ouverte en permanence, rendant ses capacités de prévention du reflux totalement inutiles.

La turbulence est l’ennemi ultime de la longévité des valves. Une unité installée trop près d’un refoulement de pompe, d’un coude de tuyau pointu ou d’une vanne de régulation modulante en souffrira. Le fluide turbulent et tourbillonnant fera flotter rapidement le disque interne contre son siège. Ce cliquetis continu dégrade les axes de charnière et détruit les surfaces d"assise. Une panne mécanique prématurée est inévitable.

En tant que meilleure pratique d"ingénierie standard, les vannes directionnelles doivent être installées à au moins cinq à dix diamètres de canalisation de toute source de turbulence. Le fait de fournir ce tronçon droit de tuyau permet au profil chaotique de vitesse du fluide de se stabiliser en un écoulement laminaire régulier. Cela garantit que la vanne reste ouverte de manière constante et minimise l"usure inutile.

Critères de sélection exploitables pour les applications industrielles

L"acquisition du matériel approprié nécessite une analyse globale et objective de l"ensemble du réseau de canalisations. Les acheteurs doivent utiliser une liste de contrôle d’évaluation stricte avant de finaliser toute spécification.

Tout d’abord, identifiez clairement les médias. Le système transporte-t-il un gaz compressible, un liquide visqueux ou une boue très abrasive ? Cela dicte les matériaux de boîtier et de finition requis. Ensuite, déterminez la pression d"ouverture exacte requise pour initier le débit sans surcharger les pompes du système. Simultanément, calculez la chute de pression maximale autorisée pour garantir que le fluide maintient une vitesse suffisante en aval.

Pour simplifier le processus de sélection, reportez-vous à la comparaison technique suivante :

Ignorer des paramètres tels que la pression de fissuration, l"orientation directionnelle et la chute de pression conduit inévitablement à une grave inefficacité du système, à un broutage destructeur des vannes ou à des événements de reflux catastrophiques. Examiner attentivement les paramètres de votre système et effectuer les calculs nécessaires protège votre infrastructure, réduit les coûts énergétiques et garantit des années de fonctionnement fiable.

Foire aux questions

La pression d’ouverture d’un clapet anti-retour peut-elle être ajustée ?

Cela dépend entièrement de la conception interne de l"unité. Certains clapets anti-retour en ligne à ressort sont dotés de mécanismes réglables. Ceux-ci permettent aux opérateurs de comprimer ou décomprimer physiquement le ressort interne, modifiant ainsi la pression nécessaire pour l"ouvrir. Les clapets anti-retour à battant traditionnels ont un seuil d"ouverture fixe déterminé par le poids physique du disque et la force de gravité immuable.

Que se passe-t-il si le sens d"écoulement de mon clapet anti-retour est inversé lors de l"installation ?

L"installation d"une valve directionnelle vers l"arrière bloquera complètement tout flux de fluide vers l"avant. La pompe du système poussera avec force le fluide contre une barrière fermée et impénétrable, conduisant à un scénario de tête morte. Cette montée rapide de la pression entraînera une surchauffe grave, une rupture potentielle des joints de tuyauterie et des dommages mécaniques catastrophiques aux joints internes et aux roues de la pompe.

La pression de fissuration est-elle la même que la contre-pression ?

Non, ce sont des forces opposées. La pression de craquage est la quantité spécifique de pression en amont requise pour pousser la vanne ouverte et initier l"écoulement vers l"avant. La contre-pression est la pression en aval reposant contre le côté sortie de la vanne, qui force activement la fermeture du disque interne pour empêcher le flux inverse.

Comment puis-je réduire la chute de pression du clapet anti-retour dans mon système ?

Pour minimiser la perte d"énergie, sélectionnez une vanne avec un coefficient de débit plus élevé. Il est crucial de dimensionner correctement la vanne en fonction du diamètre du tuyau pour éviter les goulots d"étranglement. Le choix d"une conception avec un chemin d"écoulement plus droit et moins obstrué, comme un clapet anti-retour à battant à passage complet plutôt qu"un clapet anti-retour à levée restrictive, réduira considérablement la friction interne et les turbulences.

Quel est l’impact de la viscosité du fluide sur le seuil d’ouverture ?

Les fluides très visqueux nécessitent plus d’énergie cinétique pour initier et maintenir le mouvement. Tandis que la pression de craquement mécanique de la soupape reste constante, la pompe du système doit travailler plus fort pour vaincre à la fois la résistance interne du fluide et la tension du ressort de la soupape. Les ingénieurs doivent tenir compte de la viscosité lors du calcul de la perte de charge totale du système.

Un coup de bélier peut-il se produire si la pression de fissuration est trop faible ?

Oui. Si le seuil est trop bas, le mécanisme interne ne dispose pas d"une résistance suffisante pour se fermer rapidement lorsque le débit s"arrête. La fermeture retardée permet une brève période de reflux. Lorsque la vanne se ferme finalement contre cet élan inverse, elle génère une onde de choc hydraulique sévère connue sous le nom de coup de bélier, qui peut gravement endommager l"infrastructure de tuyauterie.

Sécurisez votre système avec des solutions conçues avec précision

La sélection du bon composant de contrôle directionnel est essentielle pour la longévité et la sécurité de votre réseau de tuyauterie industrielle. Que votre application exige la fermeture étanche d"un clapet anti-retour à levage, la durabilité robuste d"un clapet anti-retour forgé pour les environnements à haute pression extrême ou la faible perte de charge d"un clapet anti-retour à battant en acier moulé, Didtek propose des solutions de pointe. Explorez la gamme complète de produits hautes performances chez Didtek pour trouver les spécifications exactes qui correspondent parfaitement à vos exigences d"ingénierie.
