Installation, maintenance et prévention des pannes de clapets anti-retour

Nombre Parcourir:0     auteur:Éditeur du site     publier Temps: 2026-10-13      origine:Propulsé

enquête

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
sharethis sharing button

Saviez-vous qu"un seul événement de reflux peut détruire un système de tuyauterie coûteux ? Imaginez une conduite d’eau municipale à haute pression qui inverse soudainement le débit en raison d’un déclenchement de pompe. Sans un mécanisme anti-retour fiable, le choc hydraulique qui en résulte brise l’équipement en amont en quelques secondes. Une mauvaise configuration ou une négligence de routine déclenche souvent une usure rapide des composants et un effondrement complet du système.

Que vous soyez un ingénieur en tuyauterie chevronné, un entrepreneur sur le terrain ou un gestionnaire d"installations, la maîtrise du contrôle des fluides est obligatoire. Ce guide présente des techniques d"installation impeccables, des stratégies de maintenance pratiques et des tactiques éprouvées pour assurer le fonctionnement sûr de votre infrastructure pendant des décennies.

Points clés à retenir

  • L'identification du chemin d'écoulement correct et le choix de l'orientation physique appropriée sont les étapes les plus critiques avant de monter un dispositif anti-retour.
  • Une installation réussie nécessite une inspection préalable approfondie, un rinçage rigoureux des canalisations et le strict respect des directives de serrage mécanique pour garantir l'intégrité structurelle.
  • Les principaux responsables des pannes prématurées comprennent de graves coups de bélier, un mauvais dimensionnement du CV, l'accumulation de débris et l'installation de l'unité dans le mauvais plan.
  • Un entretien de routine comprenant un nettoyage régulier, une lubrification ciblée et des évaluations visuelles internes prolonge la durée de vie de votre réseau de tuyauterie de manière exponentielle.
  • L’utilisation de conceptions spécialisées équipées de contrepoids externes réduit considérablement les claquements cinétiques et prévient la fatigue mécanique.

Le paysage en évolution du contrôle des fluides industriels

Le secteur des vannes industrielles connaît une évolution massive vers l’analyse prédictive et l’atténuation mécanique avancée. Des réglementations environnementales plus strictes et les coûts exorbitants associés aux temps d"arrêt imprévus sont à l"origine de ce changement. Les directeurs d’usine avant-gardistes ne se contentent plus des modèles de base fonctionnant par gravité. Il existe une demande croissante de solutions techniques qui absorbent activement l’énergie cinétique. L"intégration de capteurs acoustiques pour détecter les micro-fuites précoces avant qu"elles ne s"aggravent devient rapidement une pratique d"ingénierie standard dans les infrastructures critiques.

~!phoenix_varIMG3!~

Pré-installation : Comprendre la mécanique et la dynamique des flux

Avant de commencer le travail physique, le personnel de maintenance doit maîtriser les principes fondamentaux de la mécanique des fluides. Ces composants fonctionnent automatiquement en fonction des différences de pression du système. Leur configuration initiale dicte une fiabilité à long terme. La sélection de matériaux conformes aux normes de l"industrie, comme l"acier moulé WCB ou l"acier inoxydable Duplex, qui correspondent à votre dynamique des fluides spécifique, constitue l"étape fondamentale de la conception d"un système robuste.

Identifier le chemin d"écoulement correct

Ces appareils sont strictement unidirectionnels. Leur seul objectif est de permettre au fluide de se déplacer selon un chemin spécifique tout en bloquant de manière agressive le mouvement inverse. Les fabricants projettent généralement une flèche proéminente sur le corps externe. La localisation et la vérification du sens d'écoulement de ce clapet anti-retour sont l'étape la plus critique avant le montage. L’installation de l’unité à l’envers entraîne immédiatement un scénario de tête morte. Cet oubli surpressurise les tuyaux en amont et efface les joints de la pompe avant même qu'un opérateur puisse appuyer sur le bouton d'arrêt d'urgence.

Choisir la bonne orientation

La disposition physique de votre pipeline influence directement la sélection des composants. La position d'installation du clapet anti-retour doit parfaitement s'aligner sur la mécanique interne du modèle que vous avez choisi. La plupart des variantes de balançoires standard fonctionnent de manière optimale dans les lignes horizontales. Ils comptent sur la gravité pour aider le disque à se fermer lorsque la vitesse d'avancement cesse. Les configurations verticales présentent un défi d’ingénierie plus complexe. S'il est monté verticalement, le fluide doit voyager vers le haut. L’installation d’un modèle standard dépendant de la gravité dans un tuyau vertical avec un écoulement descendant va totalement à l’encontre de son objectif. Des variantes robustes à ressort sont obligatoires pour les scénarios d'écoulement vers le bas afin de forcer le mécanisme à se fermer contre l'attraction de la gravité.

Protocole d"installation étape par étape

Passer de la théorie à la pratique demande de la précision et de la propreté. Le respect d"un protocole standardisé minimise le risque de fuites de brides et de fractures de contrainte internes.

Inspection avant installation

Imaginez boulonner une énorme bride de 12 pouces pour vous rendre compte que le film d"expédition en plastique est logé dans l"axe de charnière. Effectuez toujours une inspection visuelle approfondie sous un éclairage intense. Le pipeline lui-même doit être complètement rincé. La saleté, le tartre et les scories de soudage abrasives agissent comme du papier de verre. Ils sont les principaux catalyseurs de la dégradation précoce des sièges et des fuites ultérieures à grande vitesse.

Le processus de montage

Exécutez systématiquement l’installation physique. Tout d’abord, assurez-vous que les canalisations amont et aval sont parfaitement alignées. Forcer un corps métallique rigide entre des brides mal alignées exerce une immense contrainte de flexion sur la pièce moulée. Ensuite, abaissez soigneusement l"unité entre les brides. Assurez-vous que les joints industriels appropriés sont parfaitement centrés. Des joints mal alignés font saillie dans le trajet d’écoulement et provoquent des turbulences indésirables. Enfin, insérez les boulons et serrez-les en effectuant une séquence en étoile et en croix. Une clé dynamométrique calibrée est votre meilleure défense contre les micro-fuites.

Causes courantes des pannes du système

Comprendre pourquoi les mécanismes de contrôle des fluides tombent en panne est essentiel pour la maintenance préventive. La plupart des cas de défaillance des clapets anti-retour proviennent d’une mauvaise application plutôt que de défauts de fabrication.

Coups de bélier et claquements sévères

Un choc hydraulique se produit lorsque le fluide en mouvement est forcé de s’arrêter violemment. Lorsqu’une pompe de grande capacité s’arrête, l’énorme colonne d’eau s’inverse rapidement. Le fluide inverseur claque le disque dans le siège métallique avec une immense force cinétique si le mécanisme de fermeture réagit trop lentement. Ce claquement répétitif plie les axes de charnière internes et déforme les surfaces d’étanchéité.

Conditions de dimensionnement et de débit incorrectes

Un oubli technique fréquent consiste à dimensionner le composant uniquement en fonction du diamètre extérieur du tuyau. Vous devez calculer les conditions de débit réelles. Si une unité est surdimensionnée, la vitesse normale du fluide sera trop faible pour maintenir le disque dans une posture stable. Le clapet rebondira continuellement sur les butées internes. Ce broutage destructeur entraîne une usure rapide des roulements et éventuellement un effondrement mécanique.

Stratégies proactives et sélection de précision

Les ingénieurs doivent sélectionner l"équipement en fonction de débits spécifiques, de la densité du fluide et des chutes de pression acceptables. Le calcul du coefficient de débit correct garantit que la vitesse de fonctionnement normale fournit une force suffisante pour maintenir le disque interne stable. Cette ingénierie de précision élimine le risque de broutage.

Guide de sélection de base

La comparaison de différentes configurations est essentielle pour adapter le matériel à votre environnement hydraulique spécifique. Les options standard disponibles dans le commerce ne suffiront tout simplement pas pour les systèmes sujets à de graves chocs.

Type de conception Meilleur scénario d’application Avantage clé Classe de pression typique
Balançoire standard Lignes horizontales à débit stable Faible chute de pression, conception à port complet non obstrué Classe 150 à 2500
Contrepoids et levier Systèmes sujets à de graves coups de bélier La vitesse de fermeture réglable neutralise les claquements cinétiques Classe 150 à 600
Double plaque/plaquette Configurations verticales limitées en espace Encombrement réduit, fermeture rapide assistée par ressort Classe 150 à 900

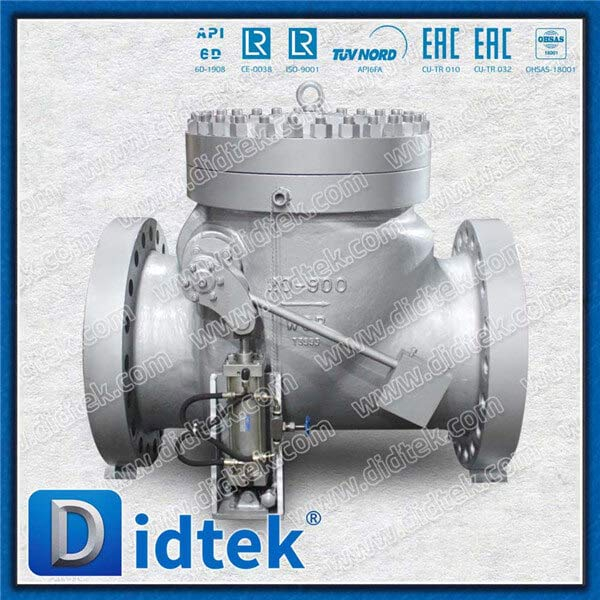

L"intégration d"accessoires mécaniques contrôle la vitesse de fermeture et atténue les claquements destructeurs. L"utilisation de conceptions équipées de contrepoids réglables permet aux opérateurs d"affiner les caractéristiques de fermeture. Le poids externe aide à fermer le disque rapidement avant que le fluide d"inversion n"atteigne des vitesses destructrices.

Meilleures pratiques de maintenance complète

La stabilité opérationnelle à long terme repose entièrement sur un programme de soins structuré. Sans surveillance régulière, même les alliages robustes succomberont à la friction. La mise en œuvre de procédures opérationnelles standard strictes pour la maintenance des clapets anti-retour prolonge la durée de vie de votre réseau et protège les actifs en aval.

Établir un calendrier d"inspection de routine

La fréquence de vos inspections doit être dictée par l’application spécifique et le taux de cycle opérationnel. Les systèmes d’eau propre à pression modérée peuvent nécessiter seulement une vérification visuelle annuelle. Les pipelines transportant des boues abrasives exigent des évaluations trimestrielles rigoureuses pour cartographier la dégradation des matériaux.

Nettoyage, lubrification et évaluation interne

La conduite doit être entièrement isolée à l’aide de vannes de sectionnement et dépressurisée en toute sécurité avant de tourner une clé. Inspectez la cavité interne pour déceler toute accumulation de tartre une fois le capot retiré. Utilisez des outils non abrasifs pour nettoyer les surfaces des sièges. Faites extrêmement attention à ne pas rayer le métal. Les rayures microscopiques compromettent le joint unidirectionnel. Appliquez de la graisse industrielle adaptée à la température sur les axes de charnière externes et les presse-étoupes pour les conceptions comportant des leviers externes.

Considérations techniques spécifiques à l’industrie

Ces composants critiques sont déployés dans un vaste éventail d’industries. Comprendre les exigences de votre secteur est essentiel pour sélectionner la métallurgie appropriée.

Applications pétrolières, gazières et eaux usées

Le secteur des hydrocarbures soumet les infrastructures à des environnements brutaux. Les pipelines de pétrole et de gaz subissent des flux multiphasiques, des pressions extrêmes et des gaz acides hautement corrosifs. Les matériaux standards se dissolvent rapidement dans ces conditions. Une métallurgie avancée comme l"acier inoxydable Duplex conforme à la norme API 594 est essentielle. Les systèmes de traitement des eaux usées sont confrontés à la menace constante des débris solides. Les installations utilisent souvent des chemins d"écoulement spécialisés à port complet pour éviter un colmatage catastrophique.

Foire aux questions

Un clapet anti-retour peut-il être installé verticalement ?

L"intégration verticale dépend fortement de la mécanique interne et de la dynamique des fluides. Une configuration verticale est généralement autorisée si le fluide se déplace vers le haut. La pression hydraulique soulève le disque interne tandis que la gravité aide à le fermer lors de l"arrêt de la pompe. Les modèles standard dépendants de la gravité restent ouverts en permanence et ne parviennent pas à empêcher le reflux si le flux descend. Des variantes spécialisées à ressort sont strictement requises pour un écoulement vertical descendant.

Comment savoir si mon système est en panne ?

L’identification des signes avant-coureurs permet d’éviter des dommages catastrophiques aux pipelines. Les symptômes courants incluent des bruits forts lors des arrêts de la pompe, des vibrations excessives et des chutes de pression inexpliquées. Observer les pompes en amont tourner à rebours après avoir été éteintes est un signe définitif d"un flux inversé.

Quelle est la vitesse d’écoulement minimale requise pour maintenir le disque ouvert ?

Les ingénieurs appellent cela le débit minimum requis pour une position complètement ouverte. Cela varie considérablement en fonction de la conception spécifique et du poids du clapet interne. Si la vitesse d"écoulement réelle tombe en dessous de ce seuil, le disque flottera dans le flux d"écoulement et claquera contre le siège. Cela provoque une fatigue mécanique rapide. Consultez toujours les organigrammes du fabricant pour faire correspondre la valeur Cv aux conditions réelles de votre pipeline.

Comment tester les fuites internes sans retirer l’unité ?

Les tests d"émission acoustique sont la méthode non destructive la plus fiable utilisée par les techniciens de terrain. En fixant des capteurs à ultrasons sur le corps externe de la vanne, les ingénieurs peuvent détecter le sifflement à haute fréquence du fluide contournant le siège interne. Les tests de chute de pression sur les vannes de sectionnement isolées sont une autre méthode standard pour vérifier l"intégrité des joints.
