Dispositif anti-refoulement et clapet anti-retour : principales différences

Saviez-vous que le débit d’eau inversé provoque des pannes catastrophiques du système ? Confondre un clapet anti-retour avec un clapet directionnel standard est un pari risqué. En tant qu"ingénieur en contrôle des fluides, je constate fréquemment que cette erreur spécifique entraîne une grave contamination de l"eau, de lourdes amendes municipales et des équipements irrémédiablement endommagés. Dans ce guide, nous décomposons leurs différences fondamentales. Vous découvrirez exactement comment spécifier le composant approprié pour votre réseau de canalisations.

Points clés à retenir

Avant de plonger dans les détails mécaniques, nous devons établir les règles fondamentales de la prévention des reflux. Les deux appareils maintiennent les fluides en mouvement dans une seule direction. Cependant, leur ingénierie, leur application et leur statut juridique restent très différents. Pour clarifier ces distinctions en un coup d’œil, consultez le tableau de comparaison de base ci-dessous.

Comprendre les bases : qu"est-ce qu"un clapet anti-retour ?

Une vanne directionnelle standard est un composant mécanique installé directement dans un pipeline. Il permet au liquide, au gaz ou à la vapeur de s"écouler vers l"avant mais se ferme automatiquement pour bloquer tout mouvement vers l"arrière. L"opération repose entièrement sur la pression du fluide plutôt que sur un actionnement externe.

Lorsque la pression du fluide en amont dépasse la pression minimale de fissuration, la plaque interne se soulève. Le fluide passe à travers sans problème. Si le débit s"arrête, la pression en aval combinée à la force du ressort maintient fermement l"élément de fermeture. Cette réaction immédiate protège les pompes sensibles en amont des coups de bélier destructeurs.

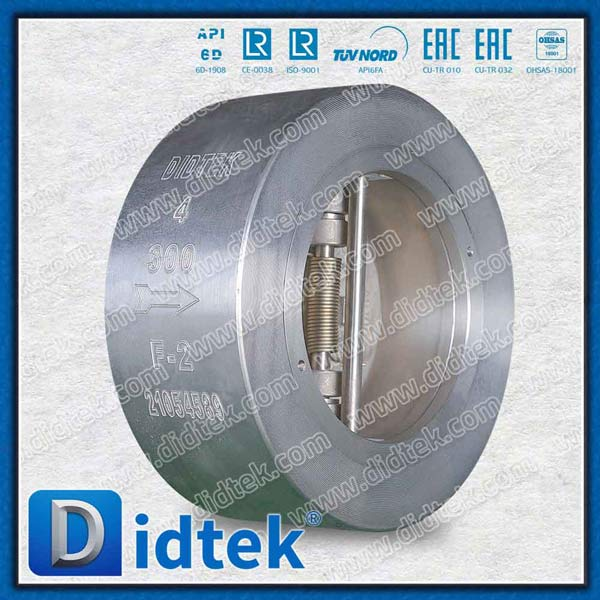

L"espace et le poids sont des facteurs critiques dans les réseaux de canalisations industrielles denses. Les conceptions de plaquettes offrent un encombrement compact que les ingénieurs privilégient fortement. Par exemple, une vanne à double plaque en acier forgé sans retenue est strictement conforme aux normes de conception API 594 et ne présente aucune pénétration dans le corps. Ce choix technique spécifique élimine les chemins de fuite potentiels vers l’atmosphère. Construits à partir de matériaux très durables comme l’acier forgé F2, ces composants résistent parfaitement aux environnements industriels à haute pression exigeants.

Comprendre les bases : qu"est-ce qu"un clapet anti-retour ?

Un ensemble de confinement fonctionne comme un dispositif de sécurité des personnes fortement réglementé. Il empêche spécifiquement l’eau contaminée ou sale de s’infiltrer dans l’approvisionnement public en eau potable. Pour comprendre comment cela fonctionne, vous devez comprendre deux dangers physiques.

Imaginez une rupture soudaine d’une conduite d’eau dans une rue animée d’une ville. Cet événement crée un vide de pression négative dans les canalisations municipales. L’aspirateur aspire littéralement l’eau sale d’une installation privée vers le réseau public. Nous appelons cela le siphonnage en retour. La contre-pression se produit lorsque la pression en aval dans un système de tuyauterie privé dépasse la pression d"alimentation entrante. Les pompes de surpression ou la dilatation thermique des chaudières commerciales repoussent l’eau sale à contre-courant du débit normal.

Un véritable ensemble de confinement arrête les deux dangers. Il comprend des vannes d"arrêt aux deux extrémités pour l"isolation de maintenance. Les robinets de test standardisés permettent aux professionnels certifiés de fixer des jauges et de vérifier les maintiens de pression interne. Les modèles à haut risque, comme l"ensemble à zone de pression réduite, évacuent physiquement l"eau contaminée du système si les contrôles internes échouent.

Tendances de l’industrie en matière de prévention des flux inversés

Le paysage du contrôle des fluides évolue rapidement. Des analyses récentes de l’industrie mettent en évidence une évolution massive vers une gestion plus intelligente de l’eau. Le vieillissement des infrastructures municipales augmente à l’échelle mondiale le risque de chutes de pression et de siphonnages en retour. Les autorités locales de l"eau appliquent désormais des codes de conformité plus stricts. Ils abandonnent activement les clauses de droits acquis indulgentes et exigent la modernisation immédiate des ensembles de confinement à haut risque dans les installations commerciales.

Nous voyons également l’Internet des objets fusionner avec les vannes mécaniques traditionnelles. Les gestionnaires d"installations adoptent de plus en plus de systèmes de surveillance intelligents pour détecter les différences de pression en temps réel. Cette intégration numérique fait évoluer la mentalité de l"industrie des réparations réactives vers la prévention proactive de la contamination. Garder une longueur d"avance sur ces courbes réglementaires est une exigence fondamentale pour l"atténuation des risques dans l"ingénierie moderne.

Principales différences de conception et d"application

Comment décidez-vous quel composant convient à votre système ? Naviguer dans le dilemme entre clapet anti-retour et clapet anti-retour revient en fin de compte à analyser l’objectif, la complexité de la conception, les mécanismes de sécurité et les mandats légaux.

Objectif et niveau de protection

La différence la plus importante réside dans ce que l’appareil protège. Vous installez une vanne anti-retour standard pour protéger les biens et les machines. Il empêche l’eau de refluer dans le tuyau d’une pompe de puisard et de brûler le moteur. A l’inverse, un ensemble de confinement protège la vie humaine. Il garantit que les produits chimiques toxiques provenant d’une cuve de mélange industrielle ne peuvent pas pénétrer dans l’approvisionnement en eau de la ville.

Complexité de conception et redondance

Une vanne standard représente un élément matériel unique. Il se compose d"un corps, d"un siège et d"un élément de fermeture semblable à un disque. Pendant ce temps, une unité de confinement fonctionne comme un système intégré. Même l"unité testable la plus élémentaire contient deux mécanismes de contrôle indépendants placés en série. Des vannes d"isolement robustes soutiennent l"ensemble et celui-ci comprend au moins quatre robinets de test. Cette conception en plusieurs parties garantit la redondance. Si un joint interne se dégrade, les composants restants sécurisent l’approvisionnement en eau.

Mécanismes de sécurité

En génie mécanique, une sécurité intégrée dicte ce qui se passe en cas de panne. Si des débris maintiennent une vanne standard ouverte, elle perd tout simplement sa capacité à arrêter le flux inverse. L"opérateur du système pourrait ne pas se rendre compte de cette défaillance tant que l"équipement en aval n"a pas subi de dommages. Les ensembles de confinement intègrent des sécurités intégrées. Si la pression interne chute ou si un mécanisme se bloque, la soupape de décharge s"ouvre automatiquement. Il évacue l"eau dans un drain désigné, alertant visuellement les gestionnaires des installations qu"un entretien immédiat est nécessaire.

Tests, prix et espace requis

Les équipes de maintenance traitent généralement les valves directionnelles standard comme du matériel à installer et à oublier. Aucune obligation légale ne vous oblige à les tester. Les unités de confinement fonctionnent sous un contrôle réglementaire strict. Les municipalités exigent des tests immédiats lors de l"installation et chaque année par la suite. Les techniciens agréés doivent effectuer ces évaluations à l’aide de manomètres différentiels calibrés.

Les vannes standard restent relativement peu coûteuses et présentent un encombrement d"installation minimal. Vous pouvez facilement les installer verticalement ou horizontalement dans des couloirs de pipelines étroits. Les ensembles de confinement sont volumineux et nécessitent un investissement en capital important. Les codes de plomberie imposent des dégagements d"installation stricts, vous obligeant à les monter à une hauteur spécifique au-dessus du sol pour garantir l"accès aux tests.

Explorer les variantes : DCVA et mécanismes de double contrôle

Lors de la recherche de solutions de contrôle des fluides, les ingénieurs rencontrent fréquemment une terminologie qui semble identique mais qui fait référence à des dispositifs fonctionnellement distincts. Comprendre la différence exacte entre un clapet anti-retour à double clapet anti-retour et un mécanisme directionnel standard est absolument crucial pour maintenir la conformité au code.

L"assemblage du double clapet anti-retour

Un ensemble de clapet anti-retour à double clapet est un dispositif légalement reconnu et testable. Il se compose de deux mécanismes à ressort fonctionnant indépendamment, logés dans un seul corps robuste. Deux vannes d"arrêt à fermeture hermétique encadrent l"ensemble de l"ensemble, qui comprend également quatre robinets de test pour l"accès au diagnostic.

Les ingénieurs spécifient généralement cet assemblage pour les applications commerciales à risque faible à moyen. Il ne dispose pas d"une soupape de surpression atmosphérique, de sorte qu"il ne rejette pas physiquement l"eau en cas de panne. Les codes de plomberie ne les autorisent que dans les scénarios où un événement de reflux provoquerait une nuisance plutôt qu"un risque grave pour la santé. Les installations courantes comprennent les réseaux de gicleurs commerciaux.

Le double clapet anti-retour

Un double clapet anti-retour contient également deux mécanismes internes unidirectionnels placés en série. C’est là que s’arrêtent les similitudes fonctionnelles. Cet appareil est totalement dépourvu de robinets de test externes et de vannes d'isolement.

Étant donné que les techniciens ne peuvent pas le tester sur le terrain avec un manomètre, il est classé comme un appareil non testable. Les municipalités interdisent explicitement aux dispositifs non testables de protéger l"approvisionnement public en eau contre les risques commerciaux. Ceux-ci sont strictement réservés aux applications résidentielles à faible risque, comme la protection en ligne des filtres à eau sous l"évier.

Guide d"application : Quand utiliser quelle vanne ?

La sélection du bon composant nécessite une évaluation rigoureuse des paramètres du système. La sur-ingénierie d’un système en boucle fermée gaspille un capital précieux. Le déploiement d’une simple vanne anti-retour là où une unité de confinement est légalement obligatoire entraîne une responsabilité catastrophique.

Quand choisir une vanne directionnelle

Spécifiez-les pour les systèmes industriels en boucle fermée et le contrôle général des fluides où la contamination croisée avec l’approvisionnement en eau potable municipale est physiquement impossible. Les applications clés incluent :

• clapet anti-retour : Maintien du débit directionnel dans les boucles d'eau glacée ou de chauffage.
• Stations de pompage : installées du côté refoulement des pompes pour empêcher les coups de bélier et la rotation inverse de la roue.
• Eaux usées et eaux usées : garantir que les déchets expulsés ne peuvent pas retourner dans le réseau de drainage du bâtiment.
• Traitement chimique :  empêcher le mélange volatil de différents produits chimiques réactifs dans les pipelines à alimentations multiples.

Quand choisir un ensemble de confinement

Vous devez installer un ensemble de confinement à tout raccordement croisé réel ou potentiel entre un système d"eau public et une source de liquide non potable. Les scénarios à haut risque exigent une protection stricte :

• Irrigation et aménagement paysager : les têtes d'arrosage reposent dans un sol contaminé par des engrais. Une chute de pression peut facilement siphonner cette boue toxique dans l’approvisionnement en eau potable.
• Chaudières commerciales : ces systèmes utilisent de l’eau traitée chimiquement pour empêcher le tartre. Un montage adéquat isole cette eau toxique du réseau public.
• Installations médicales : les éviers et les autoclaves exigent une protection stricte pour isoler les risques biologiques graves.
• Réservoirs de mélange industriels : les installations de fabrication utilisant l'eau de ville pour diluer les produits chimiques doivent installer des unités de confinement à haut risque directement au niveau du compteur d'eau principal.

Évaluation des supports du système et de la sélection des matériaux

Les propriétés physiques et chimiques du fluide circulant dans votre pipeline influencent fortement le processus de sélection. La compatibilité des matériaux n"est pas négociable pour garantir une fiabilité à long terme.

Lorsqu’il s’agit d’eau potable, les matériaux doivent être conformes à des normes strictes de santé et de sécurité telles que la Loi sur la salubrité de l’eau potable. Cette loi impose des composants sans plomb. Les corps de vanne destinés à ces applications sont généralement moulés en laiton sans plomb ou en acier inoxydable de qualité sanitaire approuvée.

Les pipelines industriels manipulant des acides agressifs ou des solvants agressifs nécessitent une métallurgie très résiliente. La fonte standard se corrodera rapidement dans ces environnements difficiles. Les ingénieurs doivent spécifier les composants forgés à partir d’acier inoxydable 316 ou d’alliages duplex. L"utilisation de conceptions dotées de doublures protectrices en téflon PTFE aide également à résister aux attaques chimiques incessantes.

La présence de matières en suspension impacte considérablement les performances. Les ensembles de confinement sont notoirement sensibles aux débris. Leurs ressorts de précision et leurs surfaces d"étanchéité en élastomère étanches peuvent facilement être bloqués par des particules. Si le fluide contient des boues ou des boues lourdes, les vannes industrielles standard sont bien plus appropriées. Leurs géométries internes permettent le passage fluide de particules plus grosses sans colmatage.

Maintenance, tests et conformité réglementaire

Le paysage réglementaire régissant la prévention des reflux est rigoureux. Les composants mécaniques standard suivent les meilleures pratiques générales d’ingénierie. Les unités de confinement relèvent de la stricte juridiction des lois sur la santé publique.

En Amérique du Nord, des organisations telles que l"American Water Works Association et la Foundation for Cross-Connection Control and Hydraulic Research réglementent les normes de conception. Les juridictions locales appliquent ces règles par le biais du Uniform Plumbing Code. Les gestionnaires d"installations doivent vérifier que tout appareil installé porte les certifications appropriées pour leur niveau de danger spécifique.

La fatigue des ressorts mécaniques et les joints en caoutchouc se dégradent avec le temps. Ces ensembles de confinement nécessitent des tests annuels. Un technicien certifié effectue cette évaluation à l"aide d"un manomètre différentiel calibré. Ils mesurent la différence de pression exacte à travers les mécanismes internes. Si un mécanisme ne parvient pas à maintenir le seuil de pression légalement mandaté, le technicien doit remplacer les élastomères usés et tester à nouveau l"unité.

FAQ

Puis-je utiliser un clapet anti-retour à la place d"un clapet anti-retour ?

Non, vous ne pouvez pas utiliser un robinet unidirectionnel standard comme substitut si votre pipeline est raccordé à une alimentation en eau potable. Les codes de plomberie exigent légalement un ensemble de confinement certifié pour protéger la santé publique. Les vannes standard ne disposent pas des mécanismes de sécurité et des ressorts indépendants à double action nécessaires pour garantir la sécurité.

Un clapet anti-retour n"est-il que deux clapets anti-retour ?

Non, un ensemble de confinement est nettement plus avancé. Bien qu"il contienne deux mécanismes chargés en interne fonctionnant en série, il intègre également des robinets d"essai spécialisés et des vannes d"isolement robustes. Ces composants spécifiques sont légalement requis pour faciliter les tests de performance annuels obligatoires. Les modèles avancés disposent également de soupapes de décharge hydrauliques pour une décharge d"urgence.

Quelle est la différence entre un clapet anti-retour à double clapet et un clapet anti-retour à double clapet ?

La principale différence réside dans la testabilité et les niveaux de risque d’application. Un ensemble clapet anti-retour double est une unité testable équipée de vannes d"isolement et de robinets d"essai. Il est conçu pour les applications commerciales à faible risque où une vérification annuelle est légalement obligatoire. Un clapet anti-retour double est un dispositif non testable utilisé pour les applications résidentielles à faible risque. Il ne peut pas être testé sur le terrain.

Les clapets anti-retour standards réduisent-ils la pression de l’eau autant que les clapets anti-retour ?

Les composants standard entraînent une chute de pression nettement inférieure. Un simple mécanisme de pivotement ou de levage est conçu pour maximiser l’efficacité hydraulique. Un ensemble de confinement complet présente un chemin d"écoulement interne très complexe et utilise des ressorts robustes. Cela entraîne intrinsèquement une perte de pression beaucoup plus élevée dont les ingénieurs doivent tenir compte lors de la conception du système.

Où installer un clapet anti-retour dans un système industriel ?

Ces dispositifs de sécurité sont généralement installés à deux endroits critiques. L"installation du confinement s"effectue immédiatement après le compteur d"eau municipal pour protéger le réseau public. L"installation de l"isolation s"effectue au point d"utilisation spécifique de l"installation, comme la conduite d"eau d"appoint d"une chaudière commerciale. Les emplacements exacts doivent être conformes aux codes de plomberie locaux concernant les autorisations de maintenance.

À quelle fréquence les clapets anti-retour doivent-ils être testés ?

Les codes de plomberie municipaux exigent légalement que tous les assemblages de confinement testables soient inspectés lors de l"installation initiale et au moins une fois tous les 12 mois par la suite. Un technicien agréé et certifié doit effectuer ces tests annuels pour garantir que les joints internes et les ressorts fonctionnent correctement sous pression.

Qu’est-ce qui cause la défaillance d’un clapet anti-retour ?

La défaillance provient généralement d"une accumulation de débris, de joints en élastomère usés ou de ressorts mécaniques fatigués. Du sable, de la rouille ou du tartre peuvent facilement se loger entre les surfaces d"étanchéité internes, empêchant la vanne de se fermer complètement. Un entretien régulier et l’installation de crépines en étoile en amont sont essentiels pour prolonger la durée de vie de ces composants sensibles.

Sécurisez votre réseau fluide dès aujourd"hui

La protection de votre infrastructure de pipelines nécessite une ingénierie précise, une sélection rigoureuse des matériaux et des composants fiables. Que vous ayez besoin d'une vanne à double plaque sans retenue très durable pour un pipeline industriel à haute pression ou de conseils sur la conformité aux codes municipaux, la sélection du bon matériel n'est pas négociable. Découvrez notre gamme complète de solutions certifiées de contrôle des fluides chez Didtek Valve pour sécuriser votre système contre les risques de reflux et optimiser votre efficacité opérationnelle dès aujourd'hui.
