1. Introduction
Avez-vous déjà eu des doutes quant à savoir si une vanne était ouverte ou fermée ? Une mauvaise identification de l’état des vannes peut entraîner des erreurs coûteuses dans n’importe quel système.
Dans cet article, nous verrons comment savoir si une vanne est ouverte ou fermée. Vous apprendrez des méthodes simples pour identifier la position de différents types de vannes et éviter les problèmes potentiels.
2. Types de vannes courants et comment identifier leur statut

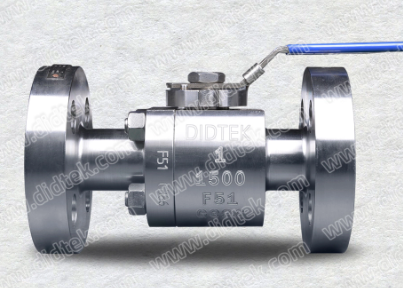

2.1 Vannes à bille
En position : dans un robinet à tournant sphérique , la poignée sera parallèle au tuyau lorsque la vanne est ouverte, permettant au fluide de s'écouler. La bille à l’intérieur de la vanne s’aligne avec le chemin d’écoulement, permettant au liquide ou au gaz de passer.
Position d'arrêt : lorsque la vanne est fermée, la poignée sera perpendiculaire au tuyau, bloquant le débit. La bille tourne à 90 degrés pour sceller le chemin d’écoulement.
Conseils : Les vannes à bille sont l'un des types de vannes les plus intuitifs à identifier. La position de la poignée fournit un repère visuel immédiat. Ce mécanisme simple le rend idéal pour les applications où un arrêt rapide ou un contrôle du débit est nécessaire. Il est couramment utilisé dans des industries allant du traitement de l’eau au traitement chimique en raison de sa fiabilité et de sa facilité d’utilisation.

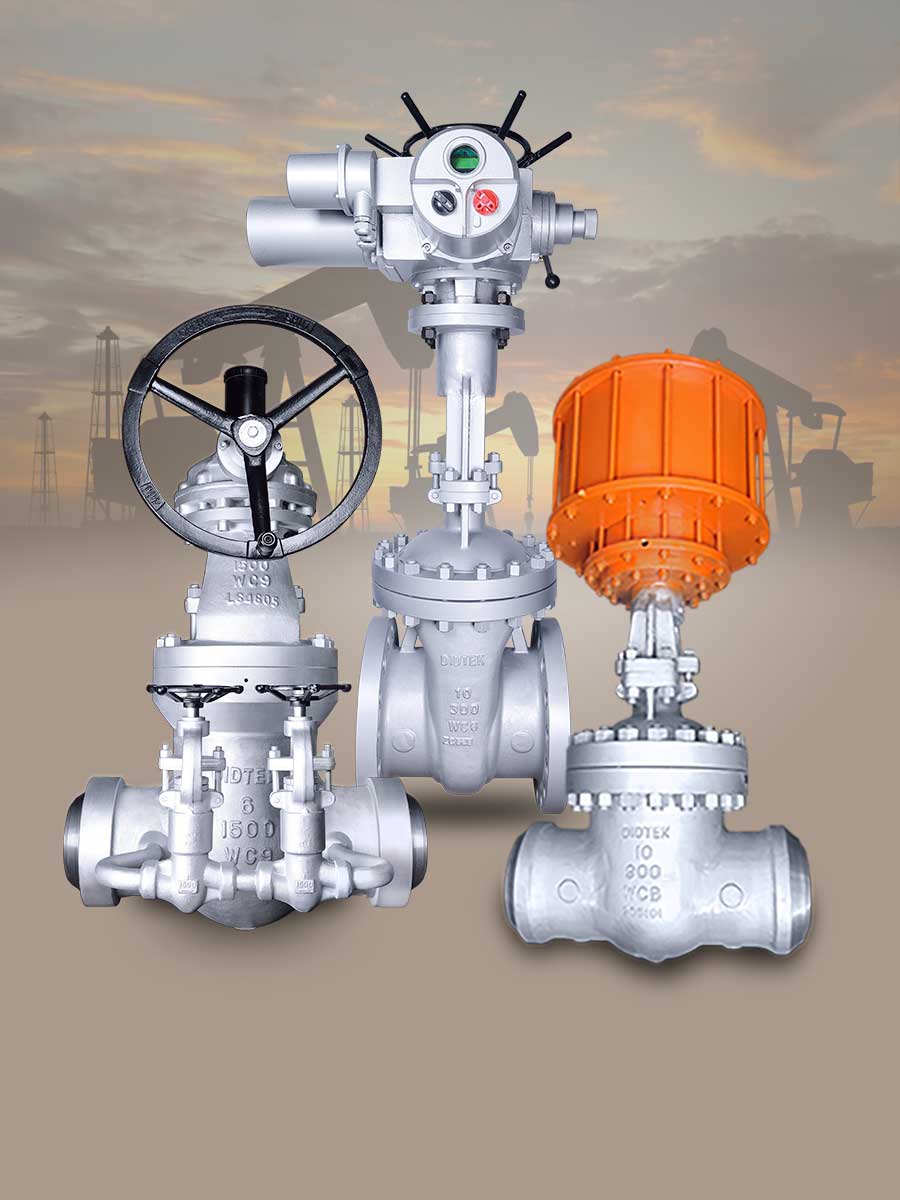

2.2 Robinets-vannes et robinets à soupape
Méthode d'identification :
● Sens de rotation : les robinets-vannes et les robinets à soupape ont généralement un volant pour un fonctionnement manuel. Pour fermer ces vannes, tournez le volant dans le sens des aiguilles d'une montre. Pour les ouvrir, tournez le volant dans le sens inverse des aiguilles d'une montre. Vérifiez toujours la bonne direction en vérifiant les indicateurs directionnels gravés sur le corps de la vanne ou la poignée.
● Tige montante : De nombreuses vannes à vanne et à soupape sont dotées d'une tige montante. Lorsque la vanne est ouverte, la tige s'étend hors du corps de la vanne, fournissant une indication visuelle claire que la vanne est ouverte. Une fois fermée, la tige se rétracte dans le corps de la vanne.
● Tige non montante : Certaines vannes, comme certaines vannes à vanne et à soupape, comportent des tiges non montantes. Dans ces cas, vous ne pouvez pas évaluer visuellement l'état de la vanne en vérifiant la tige. Tournez plutôt manuellement le volant. Si elle tourne librement dans le sens inverse des aiguilles d'une montre puis s'arrête, la vanne est probablement ouverte. Si elle résiste au mouvement et s'arrête après avoir tourné dans le sens des aiguilles d'une montre, la vanne est fermée.
Remarque : Vérifiez toujours le corps de la vanne pour détecter tout marquage supplémentaire indiquant le sens correct d'ouverture et de fermeture de la vanne. Certaines vannes peuvent avoir des mécanismes de rotation inverse, c'est pourquoi une confirmation à partir du manuel ou du marquage de la vanne est cruciale.

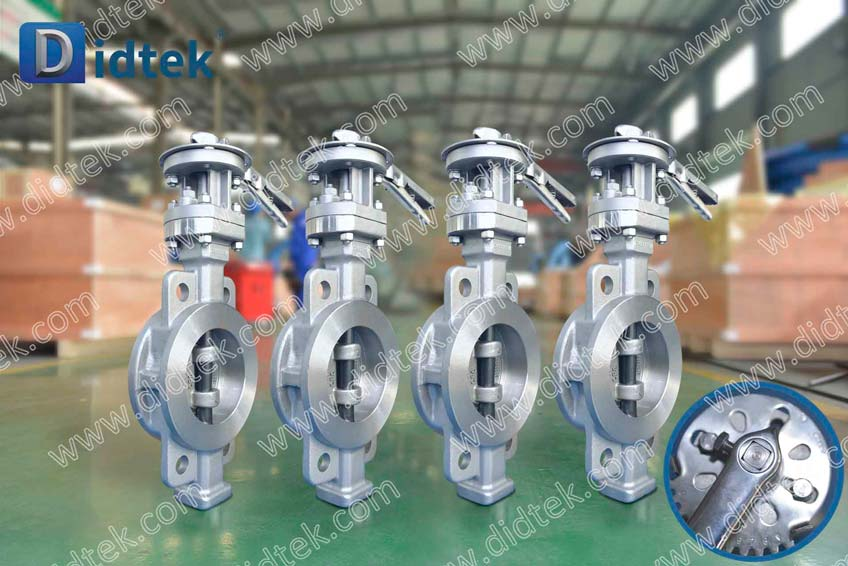

2.3 Vannes papillon
En position : la poignée d'une vanne papillon sera parallèle au tuyau lorsqu'elle est complètement ouverte, permettant au fluide de passer librement. Le disque interne s'aligne avec la direction d'écoulement, permettant au liquide ou au gaz de s'écouler à travers la vanne.
Position d'arrêt : lorsque la vanne est fermée, la poignée sera perpendiculaire au tuyau. Cette position bloque le flux, car le disque interne tourne perpendiculairement au chemin d'écoulement.
Ajustabilité : Certaines vannes papillon sont conçues pour réguler le débit et non seulement pour agir comme des interrupteurs marche/arrêt. La poignée peut être positionnée entre des positions complètement ouvertes et complètement fermées pour limiter le débit. Lorsque cette fonctionnalité est disponible, recherchez les indicateurs sur la vanne qui spécifient les limites de contrôle du débit.
Conseils : Lors du contrôle d'une vanne papillon, il est important d'observer d'abord la position de la poignée, mais également d'écouter ou d'observer le débit du fluide traversant le système. Une vanne complètement ouverte permet un débit sans restriction, tandis qu'une vanne d'étranglement peut ne pas bloquer complètement le fluide mais peut réduire le débit de manière significative.
2.4 Vannes actionnées
Méthode d'identification :
● Indicateurs de position : les vannes actionnées sont contrôlées par une source d'alimentation externe, telle qu'une alimentation électrique, pneumatique ou hydraulique. Ces vannes sont souvent équipées d'indicateurs de position mécaniques ou électroniques qui indiquent visuellement si la vanne est ouverte ou fermée. Ces indicateurs peuvent inclure un affichage numérique, des lumières ou des drapeaux mécaniques.
● Retour d'information du système de contrôle : les systèmes automatisés, tels que ceux utilisant des PLC (Programmable Logic Controllers) ou SCADA (Supervisory Control and Data Acquisition), fournissent un retour d'information en temps réel sur la position des vannes actionnées. Ces systèmes sont particulièrement utiles dans les industries comme le pétrole et le gaz, où les vannes sont souvent contrôlées et surveillées à distance.
Conseils : Pour les vannes actionnées ou automatisées, il est souvent préférable de s'appuyer sur le retour d'information du système et les indicateurs numériques plutôt que sur des contrôles manuels. Cela garantit la précision, en particulier dans les systèmes complexes où la manipulation manuelle peut s'avérer peu pratique.
2.5 Clapets anti-retour et réducteurs de pression

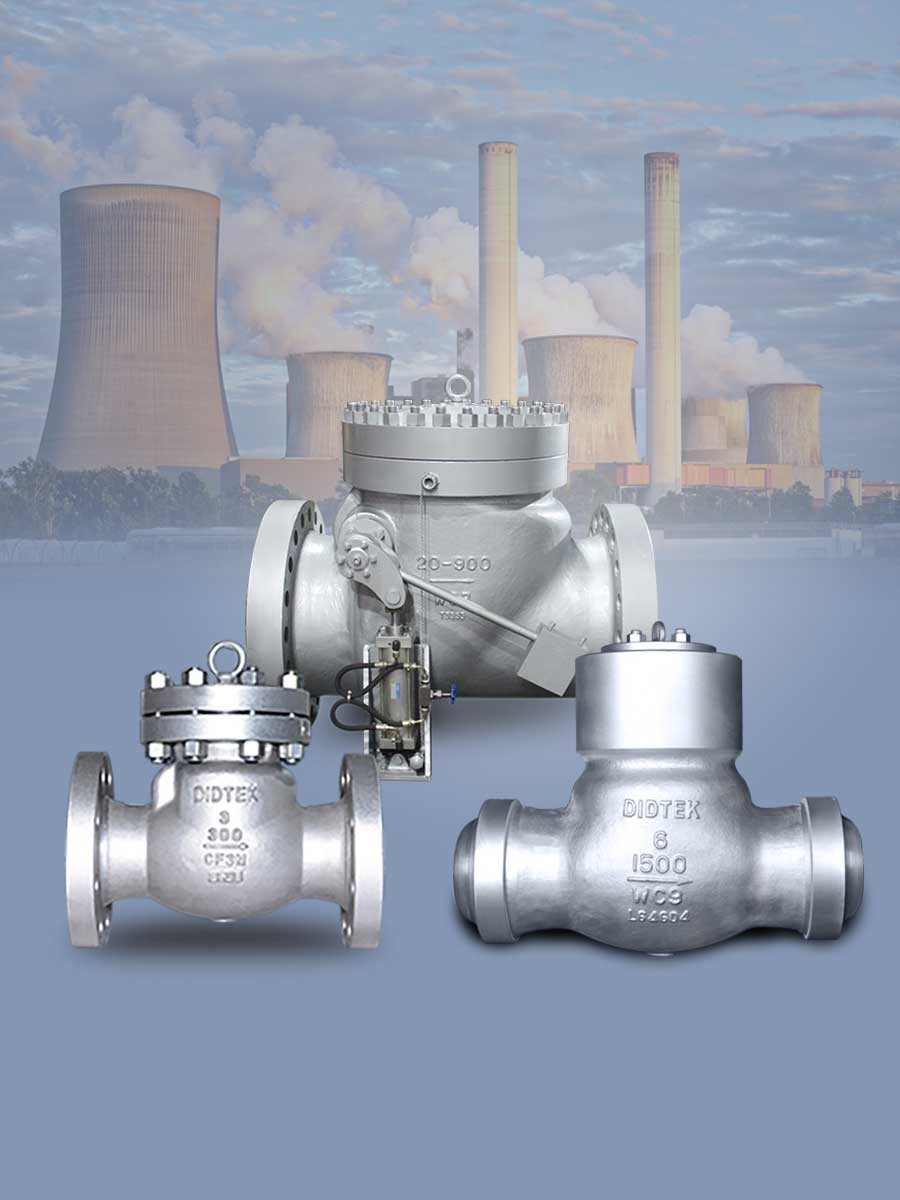

Clapets anti-retour : Les clapets anti-retour sont uniques car ils ne nécessitent pas d'opération manuelle pour s'ouvrir ou se fermer. Ils sont automatiquement contrôlés par le débit du fluide. Lorsque le fluide s'écoule dans le bon sens, la vanne est ouverte. Si le fluide tente de s'écouler dans la direction opposée, la vanne se ferme, empêchant ainsi le reflux. Ces vannes comportent généralement des flèches directionnelles pour indiquer le sens d'installation correct.
Réducteurs de pression : Pour vérifier le fonctionnement d'un réducteur de pression, utilisez un manomètre pour mesurer la pression avant et après la vanne. Si la pression en aval correspond à la valeur attendue, la vanne est probablement ouverte et fonctionne correctement. Si la pression est plus élevée que prévu, la vanne peut mal fonctionner ou être fermée.
3. Méthodes courantes pour déterminer l'état des vannes
3.1 Inspection visuelle
Position de la poignée : La méthode la plus simple pour déterminer si une vanne est ouverte ou fermée consiste à inspecter la position de la poignée. Si la poignée est parallèle au tuyau, la vanne est ouverte. Si elle est perpendiculaire au tuyau, la vanne est fermée.
Marquages de direction d'écoulement : De nombreuses vannes comportent des flèches directionnelles ou des étiquettes indiquant la direction d'écoulement correcte. Cela peut être un repère visuel utile, en particulier pour les vannes qui ne suivent pas l'orientation typique d'ouverture/fermeture de la poignée (par exemple, les clapets anti-retour).
Conseils : Avant d'essayer de manipuler une vanne, inspectez visuellement sa poignée et recherchez tout indicateur ou marquage directionnel. Cette vérification visuelle rapide peut faire gagner du temps et éviter des ajustements inutiles.
3.2 Confirmation manuelle
Tourner le volant : Pour les vannes manuelles, tourner le volant ou la poignée est un moyen efficace de confirmer son état. Si la vanne tourne doucement dans le sens inverse des aiguilles d'une montre et qu'il n'y a aucune résistance, la vanne est probablement ouverte. Si elle résiste à la rotation ou devient raide, la vanne peut être fermée.
Vérification manuelle des tiges non montantes : Pour les vannes à tiges non montantes (comme certaines vannes à vanne et à soupape), vérifiez manuellement la résistance. Tournez le volant jusqu'à sa limite et assurez-vous qu'il s'arrête dans la position prévue complètement ouverte ou complètement fermée.
3.3 Retour de débit ou de pression
Observation du débit : dans les systèmes en fonctionnement, vous pouvez vérifier le débit constant pour déterminer si une vanne est ouverte. Un manque de débit ou une chute soudaine du débit indique généralement que la vanne est fermée.
Test de pression : Pour des diagnostics plus précis, les tests de pression peuvent confirmer l’état de la vanne. Utilisez des manomètres pour surveiller la pression en amont et en aval. Une vanne fermée entraîne souvent une accumulation de pression du côté amont, tandis qu'une vanne ouverte maintiendra des niveaux de pression plus constants.
4. Conclusion
En évaluant les positions des poignées de vanne, en utilisant le retour de débit et de pression et en comprenant les indicateurs spécifiques aux vannes, vous pouvez déterminer efficacement l'état de différents types de vannes. Des contrôles réguliers et une identification appropriée des positions des vannes contribuent à garantir la sécurité et l'efficacité des systèmes fluidiques, en évitant les fuites, les problèmes de pression ou les dommages aux équipements. Vérifiez toujours l’état de la vanne avant d’effectuer tout entretien ou réglage pour garantir des opérations sûres et précises. Pour des solutions de vannes fiables, [[Didtek Valve Group Co., Ltd.]] propose des vannes de haute qualité conçues pour l'efficacité et la sécurité dans diverses industries.
FAQ
Q : Comment puis-je savoir si une vanne est ouverte ou fermée ?
R : Pour déterminer si une vanne est ouverte ou fermée, vérifiez la position de la poignée. Si la poignée est parallèle au tuyau, la vanne est ouverte. Si c'est perpendiculaire, la vanne est fermée. Cette méthode fonctionne pour la plupart des types de vannes, y compris les vannes à bille et à papillon.
Q : Pourquoi est-il important de vérifier l’état d’une vanne ?
R : La vérification de l'état d'une vanne garantit le bon débit des fluides et évite les fuites, les problèmes de pression ou les dommages au système. Il est essentiel pour maintenir la sécurité et l’efficacité de tout système de contrôle des fluides.
Q : Comment puis-je vérifier la position d'un robinet-vanne ?
R : Pour les vannes à vanne, tournez le volant. Tournez-le dans le sens des aiguilles d'une montre pour fermer et dans le sens inverse des aiguilles d'une montre pour ouvrir. Vérifiez la résistance pour confirmer si la vanne est complètement ouverte ou fermée.
Q : Que dois-je faire si la poignée de la valve est coincée ?
R : Si la poignée de la valve est coincée, évitez de la forcer. Essayez de lubrifier la poignée ou d'inspecter manuellement la valve. S'il ne bouge toujours pas, contactez un professionnel pour obtenir de l'aide.
Q : Comment les vannes automatisées affichent-elles leur état ?
R : Les vannes automatisées utilisent généralement des indicateurs électroniques ou mécaniques pour indiquer si elles sont ouvertes ou fermées. Ces indicateurs sont intégrés dans des systèmes de contrôle comme PLC ou SCADA pour une surveillance de l'état en temps réel.
