Introduction
Imaginez contrôler un flux de gaz à haute pression avec précision et sécurité. C'est le rôle des vannes à bille GNL . Ces vannes spécialisées assurent la gestion sécurisée du gaz naturel liquéfié (GNL) dans différents systèmes. Dans cet article, vous découvrirez comment ces vannes assurent la sécurité, leurs caractéristiques critiques et leur importance dans les opérations de GNL.
Comprendre les robinets à tournant sphérique de GNL
Définition et fonctionnalité
Les robinets à tournant sphérique GNL sont des vannes spécialisées conçues pour contrôler le débit de gaz naturel liquéfié (GNL) à travers les pipelines et les systèmes. Ils fonctionnent en faisant tourner une boule sphérique percée d’un trou en son centre, qui s’aligne avec le pipeline pour permettre l’écoulement ou tourne perpendiculairement pour le bloquer. Ce mécanisme simple mais efficace permet un fonctionnement rapide, ce qui le rend idéal pour les applications nécessitant un arrêt rapide ou un contrôle précis du débit.
La fonction principale des vannes à bille GNL est de servir de contrôleur fiable dans les environnements à haute pression et basse température. Ils permettent aux opérateurs de démarrer, d'arrêter ou de réguler efficacement le flux de GNL, garantissant ainsi la sécurité et l'intégrité du système pendant diverses phases opérationnelles, notamment la liquéfaction, le stockage, le transport et la regazéification.
Types de robinets à tournant sphérique utilisés dans les systèmes de GNL
Dans les applications GNL, plusieurs types de vannes à bille sont utilisées, chacune adaptée à des besoins opérationnels spécifiques :
Vannes à bille flottantes : Ce sont les plus courantes dans les systèmes GNL. Ils comportent une bille flottante qui se déplace légèrement sous la pression, assurant une étanchéité parfaite contre les sièges. Ils conviennent aux applications à pression faible à modérée et sont faciles à utiliser.
Vannes à bille montées sur tourillon : Conçues pour les environnements à haute pression, ces vannes sont dotées d'une bille supportée qui reste stationnaire sous pression. Ils offrent une stabilité améliorée et sont idéaux pour les pipelines de grand diamètre ou les systèmes haute pression.
Vannes à bille cryogéniques : Construites spécifiquement pour des températures extrêmement basses, ces vannes utilisent des matériaux comme l'acier inoxydable ou des alliages spéciaux pour éviter la fragilité. Ils comportent souvent des capots allongés et des sièges spécialisés pour gérer les conditions cryogéniques en toute sécurité.
| Type de vanne | Description | Idéal pour |
| Robinets à tournant sphérique flottants | Courant dans les systèmes GNL, comportant une bille flottante qui se déplace légèrement sous pression pour une étanchéité parfaite. | Applications à pression faible à modérée |
| Vannes à bille montées sur tourillon | Dispose d'une balle supportée qui reste stationnaire sous pression, offrant une stabilité améliorée. | Environnements haute pression, canalisations de grand diamètre |
| Vannes à bille cryogéniques | Conçu pour des températures extrêmement basses avec des alliages spéciaux et des capots allongés pour éviter la fragilité. | Manipulation du GNL à des températures cryogéniques |
Composants clés des robinets à tournant sphérique de GNL
Comprendre les principales parties des vannes à bille GNL permet de comprendre comment elles garantissent la sécurité et les performances :
Boule : Composant sphérique avec un trou central, chargé d'ouvrir ou de fermer le flux.
Sièges : Etanchéité des surfaces en matériaux souples ou métalliques, assurant une fermeture étanche aux bulles et évitant les fuites.
Tige : relie la balle à l'actionneur ou à la poignée, transmettant le couple pour faire tourner la balle.
Corps : La structure principale abritant les composants internes, généralement en acier inoxydable ou en acier forgé pour plus de solidité et de résistance à la corrosion.
Actionneur : Dispositif mécanique ou automatisé qui contrôle le fonctionnement de la vanne, permettant des mouvements rapides et précis.
Éléments d'étanchéité : des joints supplémentaires, tels que des garnitures ou des joints, empêchent les fuites le long de la tige et aux points de connexion.
Comment ces composants contribuent à la sécurité
Chaque composant joue un rôle essentiel dans le maintien des normes de sécurité :
La conception de la boule assure une étanchéité parfaite, réduisant ainsi le risque de fuite de GNL.
Les sièges fabriqués à partir de matériaux durables résistent aux températures cryogéniques et aux hautes pressions, évitant ainsi les pannes.
La tige et les éléments d'étanchéité sont conçus pour résister à la contraction thermique, évitant ainsi les fuites lors des fluctuations de température.
Les actionneurs peuvent être intégrés à des systèmes de sécurité pour des arrêts rapides en cas d'urgence.
La construction robuste du corps résiste aux pressions extrêmes et aux environnements corrosifs, prolongeant ainsi la durée de vie.
Ensemble, ces composants forment un système résilient qui empêche les fuites, résiste aux conditions difficiles et permet une réponse rapide en cas d'urgence. Une conception, une sélection des matériaux et une maintenance appropriées de chaque pièce sont cruciales pour la sécurité et la fiabilité globales des opérations de GNL.
Mécanismes de sécurité dans les vannes à bille de GNL
Capacité d'arrêt rapide
L’une des caractéristiques de sécurité les plus essentielles des vannes à bille GNL est leur capacité d’arrêt rapide. Dans les situations d'urgence, comme une surpression soudaine ou une fuite, ces vannes peuvent se fermer rapidement, souvent en un quart de tour. Cette réponse rapide minimise le risque de fuites de GNL, susceptibles de provoquer des incendies ou des explosions. Grâce à leur conception simple, les opérateurs peuvent fermer la vanne manuellement ou automatiquement presque instantanément, constituant ainsi une ligne de défense essentielle contre les événements dangereux.
Cet arrêt rapide est particulièrement crucial dans les environnements à haute pression où même un petit retard peut dégénérer en problèmes de sécurité majeurs. Par exemple, lors d’une rupture de pipeline ou d’une panne d’équipement, la capacité d’isoler rapidement le flux empêche la propagation du GNL et réduit les dommages potentiels. De nombreux systèmes GNL modernes intègrent des commandes automatisées qui déclenchent la fermeture immédiate de la vanne dès la détection de conditions anormales, améliorant ainsi encore la sécurité.
Mécanisme d'étanchéité fiable
Le mécanisme d’étanchéité des vannes à bille GNL est fondamental pour garantir la sécurité. Lorsque la vanne est fermée, la bille sphérique appuie fermement contre les sièges en matériaux souples ou métalliques, créant ainsi un joint étanche aux bulles. Cela empêche tout GNL de s’échapper, même sous des pressions extrêmes ou des températures basses. La conception de ces joints s’adapte à la contraction et à la dilatation thermiques, conservant ainsi leur intégrité au fil du temps.
Une étanchéité de qualité est essentielle car les fuites de GNL sont dangereuses. Le gaz naturel liquéfié est hautement inflammable et même des fuites mineures peuvent présenter de graves risques pour la sécurité. Des technologies d'étanchéité avancées, telles que des sièges métal sur métal ou hybrides, sont utilisées pour résister à l'environnement cryogénique et aux conditions de haute pression typiques des opérations de GNL. Un entretien et des tests réguliers contribuent à garantir que ces joints restent efficaces, protégeant ainsi davantage le système.
Caractéristiques de sécurité incendie
La sécurité incendie est une priorité absolue dans les systèmes GNL. Les vannes sont équipées de caractéristiques de sécurité incendie qui leur permettent de conserver leurs capacités d'étanchéité même si elles sont exposées à une chaleur intense ou à des flammes. De nombreux robinets à tournant sphérique GNL sont conçus selon des normes de sécurité incendie telles que API 607 et ISO 10497, qui testent leur capacité à résister au feu sans fuite.
Ces caractéristiques comprennent des matériaux de siège ignifuges, des revêtements ignifuges et des conceptions de tiges spécialisées. Certaines vannes intègrent des joints à double corps ou une garniture ignifuge pour éviter les fuites en cas d'incendie. De plus, l'utilisation de tiges anti-éruption aide à prévenir l'éjection accidentelle de la tige dans des conditions extrêmes, préservant ainsi l'intégrité de la vanne.
Les fonctions de sécurité incendie sont souvent complétées par des systèmes d'arrêt d'urgence qui ferment automatiquement les vannes si un incendie ou un autre événement critique est détecté. Cette combinaison de réponse rapide et de conception résistante au feu améliore considérablement la sécurité globale des installations de GNL.
Résistance aux hautes pressions et températures

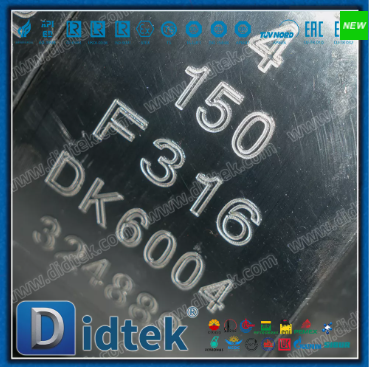

Matériaux utilisés dans les robinets à tournant sphérique de GNL haute pression
Pour garantir la sécurité et les performances dans des conditions extrêmes, le choix des matériaux des vannes à bille GNL haute pression est essentiel. L'acier forgé, en particulier les nuances comme l'acier inoxydable 316L (CF3M) et l'acier inoxydable 316 (CF8M), font partie des options les plus courantes. Ces matériaux offrent une excellente solidité, ténacité et résistance à la corrosion, ce qui les rend adaptés à la gestion des hautes pressions et des températures cryogéniques.
Dans certains cas, des alliages spéciaux comme le Monel 400 ou l'Inconel sont utilisés pour des environnements encore plus exigeants, comme l'offshore ou le traitement chimique. Ces matériaux résistent à la corrosion causée par l’eau salée, les produits chimiques et autres substances agressives, conservant ainsi leur intégrité sur de longues périodes.
| Propriétés | des matériaux | utilisés dans les robinets à tournant sphérique de GNL |
| Acier inoxydable 316L | Excellente résistance à la corrosion, solidité et ténacité. | Utilisé dans les systèmes GNL haute pression pour sa durabilité dans des conditions extrêmes. |
| Monel 400 | Résistance supérieure à la corrosion, notamment en eau de mer. | Utilisé pour les environnements exposés à l’eau salée et aux produits chimiques agressifs. |
| Inconel | Résistance aux hautes températures et résistance mécanique. | Idéal pour les applications offshore ou de traitement chimique. |
Considérations de conception pour des conditions extrêmes
La conception de vannes pour des environnements à haute pression et basse température implique plusieurs facteurs clés :
Épaisseur de paroi et renforcement : les composants sont construits plus épais pour résister à la pression et éviter la déformation.
Technologie d'étanchéité : les sièges fabriqués à partir de matériaux métalliques, composites ou hybrides maintiennent des joints étanches malgré la contraction thermique.
Construction de la carrosserie : les carrosseries robustes et forgées éliminent les points faibles et réduisent le risque de défaillance.
Bonnet allongé : cette conception maintient les joints de tige à température ambiante, empêchant ainsi le gel ou la fragilité.
Trous de soulagement : de petites cavités ou trous de soulagement dans la cavité de la bille libèrent les gaz emprisonnés, évitant ainsi l'accumulation de pression due à la contraction thermique.
Ces considérations contribuent à maintenir la sécurité et la fiabilité opérationnelles, même en cas de brusques pics de pression ou de fluctuations de température.
Anticorrosion et durabilité
Importance des propriétés anticorrosion
Dans les systèmes GNL, la corrosion peut entraîner de graves risques pour la sécurité et des temps d’arrêt coûteux. Les robinets à tournant sphérique de GNL sont confrontés à des environnements difficiles : froid extrême, humidité et parfois air salé, en particulier en mer. La corrosion affaiblit les corps de vanne et les pièces internes, entraînant des fuites ou des pannes. C'est pourquoi les propriétés anticorrosion sont cruciales. Ils aident les vannes à maintenir leur résistance et leur intégrité d'étanchéité au fil du temps, évitant ainsi les fuites dangereuses et garantissant un fonctionnement sûr.
La corrosion peut se produire sur les surfaces des vannes exposées au GNL, à l'air ambiant ou à des contaminants. Même les petites piqûres ou fissures causées par la corrosion peuvent se développer sous la pression et provoquer des fuites. Les vannes présentant une faible résistance à la corrosion nécessitent souvent un entretien ou un remplacement plus fréquent, ce qui augmente les coûts d'exploitation. Les robinets à tournant sphérique de GNL de haute qualité utilisent des matériaux et des revêtements conçus pour résister à la corrosion, prolongeant ainsi la durée de vie et améliorant la sécurité.
Matériaux et revêtements pour la longévité
Pour lutter contre la corrosion, les robinets à tournant sphérique GNL sont fabriqués à partir de matériaux spécialement sélectionnés. Les aciers inoxydables comme le 316L (CF3M) et le 316 (CF8M) sont courants en raison de leur excellente résistance à la rouille et aux piqûres. Dans des environnements plus agressifs, les alliages tels que le Monel 400 ou l'Inconel offrent une protection supérieure contre la corrosion contre l'eau salée et les produits chimiques.
Outre les matériaux de base, les revêtements de protection jouent un rôle clé. Ces revêtements forment une barrière contre l'humidité et les agents corrosifs. Les revêtements typiques comprennent :
Revêtements époxy : offrent une forte résistance chimique et protègent contre l’abrasion.
Placage nickel : améliore la dureté de la surface et la résistance à la corrosion.
Traitements de passivation : améliorent la couche d'oxyde naturelle de l'acier inoxydable, empêchant ainsi la rouille.
Les fabricants de vannes utilisent également des traitements de surface avancés comme l'électropolissage pour lisser les surfaces métalliques, réduisant ainsi les sites de corrosion et améliorant la propreté.
Pratiques de maintenance pour une durée de vie prolongée
Même les meilleurs matériaux et revêtements nécessitent des soins appropriés pour durer. Un entretien régulier est essentiel pour détecter et traiter les premiers signes de corrosion ou d’usure. Les pratiques de maintenance typiques comprennent :
Inspections visuelles : vérifiez la présence de rouille, de décoloration ou de dommages de surface.
Nettoyage : Éliminer les dépôts ou contaminants pouvant accélérer la corrosion.
Lubrification : appliquez les lubrifiants recommandés sur les pièces mobiles pour réduire la friction et l'usure.
Remplacement des joints : Changez les sièges de soupape et les matériaux de garniture avant qu'ils ne se dégradent.
Tests de pression et de fuite : assurez-vous que l’intégrité de la vanne reste intacte au fil du temps.
La maintenance programmée permet d'identifier la corrosion avant qu'elle ne provoque des fuites ou des pannes. Cela prolonge également la durée de vie des vannes, réduisant ainsi la fréquence et les coûts de remplacement. Dans les environnements difficiles, les intervalles de maintenance peuvent être plus courts pour garantir la sécurité.
Applications des robinets à tournant sphérique de GNL
Liquéfaction et stockage du GNL
Les vannes à bille GNL jouent un rôle crucial dans les usines de liquéfaction et les installations de stockage. Lors de la liquéfaction, le gaz naturel est refroidi à environ -162°C, le transformant en liquide. Les vannes doivent fonctionner de manière fiable à ces températures cryogéniques, garantissant un contrôle de débit sûr et précis. Les robinets à bille cryogéniques isolent les sections pour la maintenance ou les urgences, évitant ainsi les fuites susceptibles de présenter des risques pour la sécurité.
Dans les réservoirs de stockage, ces vannes assurent une fermeture étanche pour maintenir le GNL contenu en toute sécurité. Leur conception gère la contraction et la dilatation thermiques sans perdre l’intégrité du joint. Les capots allongés protègent les joints du froid extrême, réduisant ainsi l’usure et empêchant les fuites. Une isolation fiable aux points de stockage permet de contrôler la pression et d’éviter les rejets accidentels de GNL.
Réseaux de gazoducs
Les robinets à tournant sphérique sont indispensables pour les gazoducs, notamment ceux transportant du GNL ou du gaz regazéifié. Ils permettent aux opérateurs d'arrêter rapidement le débit pendant la maintenance, les urgences ou les ajustements du système. Les vannes haute pression montées sur tourillon assurent la stabilité et l’étanchéité des canalisations de grand diamètre.
Ces vannes résistent aux pressions élevées et aux variations de température courantes dans les pipelines. Leur fonctionnement rapide en quart de tour permet une réponse rapide pour éviter les fuites ou les ruptures. Les conceptions ignifuges et anti-éruption garantissent que les vannes conservent leur intégrité dans des conditions extrêmes, telles que des incendies ou des coups de bélier. Cette fiabilité contribue à maintenir les pipelines sûrs et opérationnels.
Exploration offshore et terrestre
Dans les installations d'exploration, les vannes à bille contrôlent le débit de GNL et d'autres gaz dans des conditions difficiles. Les plates-formes offshore sont confrontées à des défis tels que la corrosion par l'eau salée, les conditions météorologiques extrêmes et les hautes pressions. Les robinets à tournant sphérique fabriqués à partir d'alliages résistants à la corrosion et recouverts de couches de protection offrent une durabilité dans ces environnements.
Les sites d'exploration terrestre exigent également des vannes résistantes à la saleté, à l'humidité et aux changements de température. Une étanchéité fiable empêche les fuites de gaz inflammables, protégeant ainsi les travailleurs et les équipements. Les actionneurs automatisés intégrés aux vannes à bille permettent un fonctionnement à distance et un arrêt rapide en cas d'urgence, améliorant ainsi la sécurité.
Ces vannes sont essentielles à la gestion des flux de gaz à haute pression pendant les phases de forage, de traitement et de transport. Leur construction robuste et leurs caractéristiques de sécurité les rendent indispensables dans les projets de GNL offshore et onshore.
Innovations dans la technologie des robinets à tournant sphérique pour GNL
Avancées technologiques récentes
La technologie des vannes à bille GNL a connu des progrès significatifs ces dernières années. Les fabricants développent désormais des vannes dotées de fonctionnalités améliorées de sécurité, de fiabilité et d’automatisation. Une avancée majeure est la création de vannes à boisseau sphérique flottantes bidirectionnelles. Ces vannes assurent une étanchéité aux bulles dans les deux sens d'écoulement, réduisant ainsi le risque de fuites pendant le fonctionnement. Cette innovation améliore la sécurité, en particulier dans les applications critiques de GNL où la prévention des fuites de gaz est primordiale.
Une autre avancée concerne les technologies de sièges hybrides. Combinant du métal et des matériaux d'étanchéité souples, ces sièges offrent des performances d'étanchéité supérieures à des températures cryogéniques extrêmes et à des pressions élevées. Ils prolongent également la durée de vie en résistant à l'usure et à la contraction thermique. De plus, l’intégration de capteurs et d’actionneurs intelligents a révolutionné le fonctionnement des vannes GNL. Ces systèmes intelligents surveillent l'état des vannes en temps réel, permettant une maintenance prédictive et une réponse rapide aux problèmes potentiels.
Intégration d'actionneurs intelligents
Les actionneurs intelligents sont désormais couramment intégrés aux vannes à bille GNL. Ces appareils permettent un fonctionnement à distance, un contrôle précis et un arrêt automatique en cas d'urgence. Ils se connectent aux systèmes de contrôle de l'usine, fournissant des données en temps réel sur l'état des vannes, la température, la pression et les défauts potentiels. Cette intégration améliore la sécurité en permettant des réponses rapides aux conditions anormales, telles que des fuites ou des pannes du système.
De plus, les actionneurs intelligents facilitent l’automatisation des installations de GNL. Les vannes automatisées peuvent s'ouvrir ou se fermer en fonction des demandes du système, réduisant ainsi les erreurs humaines et augmentant l'efficacité opérationnelle. Par exemple, dans le transport de GNL, les vannes automatisées gèrent les processus de chargement et de déchargement de manière sûre et efficace, minimisant ainsi le risque d'accident.
Impact sur la sécurité et l'efficacité
Ces avancées technologiques améliorent considérablement la sécurité et l’efficacité opérationnelle. L'étanchéité bidirectionnelle réduit le potentiel de fuite, protégeant ainsi le personnel et l'environnement. Les sièges hybrides conservent leur intégrité sur de longues périodes, réduisant ainsi les besoins de maintenance. Les capteurs et actionneurs intelligents permettent une surveillance continue, une détection précoce des défauts et des interventions rapides, évitant ainsi des pannes et des temps d'arrêt coûteux.
L'automatisation accélère les temps de réponse en cas d'urgence. Au lieu d'une intervention manuelle, les vannes peuvent se fermer instantanément dès réception des signaux des systèmes de sécurité. Cette capacité d’arrêt rapide est cruciale pour les environnements cryogéniques à haute pression où même les secondes comptent. Dans l’ensemble, les innovations dans la technologie des robinets à tournant sphérique pour GNL aident les installations à fonctionner de manière plus sûre, plus fiable et plus rentable.
Conclusion
Les robinets à tournant sphérique GNL garantissent une sécurité maximale grâce à une fermeture rapide, des joints fiables et des conceptions résistantes au feu. Ils jouent un rôle crucial dans la prévention des fuites et dans la garantie de l’intégrité opérationnelle dans les environnements à haute pression. Les tendances futures incluent des actionneurs intelligents et des sièges hybrides, améliorant la sécurité et l’efficacité. Didtek propose des vannes à bille GNL innovantes qui offrent des caractéristiques de sécurité et une durabilité exceptionnelles, répondant aux normes de l'industrie et aux besoins des clients. Leur technologie avancée garantit des performances fiables dans les applications GNL exigeantes, offrant ainsi une valeur significative aux opérateurs et aux installations.
FAQ
Q : Qu’est-ce qu’un robinet à tournant sphérique de GNL ?
R : Un robinet à tournant sphérique de GNL est une vanne spécialisée utilisée pour contrôler le débit de gaz naturel liquéfié dans les pipelines, garantissant ainsi la sécurité et un fonctionnement efficace.
Q : Comment les robinets à tournant sphérique de GNL assurent-ils la sécurité dans les environnements à haute pression ?
R : Les robinets à tournant sphérique de GNL garantissent la sécurité grâce à des capacités d'arrêt rapide, des mécanismes d'étanchéité fiables et des caractéristiques de sécurité incendie, empêchant les fuites et maintenant l'intégrité sous haute pression.
Q : Pourquoi les vannes à bille cryogéniques sont-elles importantes dans les systèmes GNL ?
R : Les robinets à tournant sphérique cryogéniques sont essentiels pour gérer des températures extrêmement basses, utilisant des matériaux comme l'acier inoxydable pour éviter la fragilité et garantir un contrôle sûr du débit de GNL.
