Les vannes cryogéniques jouent un rôle crucial dans le contrôle en toute sécurité des fluides à extrêmement basse température tels que l'azote liquide, l'oxygène liquide et le gaz naturel liquéfié (GNL). Ces vannes doivent fonctionner de manière fiable dans des conditions extrêmes, notamment des températures très basses, des pressions élevées et des cycles thermiques. Afin de garantir la sécurité, la fiabilité et la cohérence entre les applications, les vannes cryogéniques sont conçues et fabriquées selon des normes rigoureuses. Parmi ces normes, ASME B16.34 est l'une des plus influentes dans la définition des exigences de conception, de construction, d'essai et de performance pour les vannes utilisées dans les applications haute pression et cryogéniques.
Comprendre comment l'ASME B16.34 influence la conception des vannes cryogéniques est essentiel pour les ingénieurs, les opérateurs d'usine et les équipes d'approvisionnement. Cet article explore la portée de l'ASME B16.34, ses exigences spécifiques en matière de service cryogénique, les considérations relatives aux matériaux et à la construction, les protocoles de test et l'impact global sur la sécurité et la fiabilité opérationnelles.
Comprendre les normes ASME B16.34
ASME B16.34, intitulée « Valves – Flanged, Threaded, and Welding End », est une norme largement reconnue développée par l'American Society of Mechanical Engineers. Il fournit des exigences relatives à la conception, aux matériaux, à la construction, aux essais et au marquage des vannes utilisées dans les systèmes de tuyauterie.
La norme couvre une gamme de types de vannes, notamment :
Vannes à vanne
Vannes à soupape
Vannes à bille
Clapets anti-retour
Alors que l'ASME B16.34 était initialement destinée aux applications générales à haute pression et haute température, elle est devenue particulièrement pertinente pour les vannes cryogéniques, car ces vannes doivent maintenir leur intégrité structurelle, leurs performances d'étanchéité et leur sécurité de fonctionnement dans des conditions extrêmes.
Les éléments clés couverts par l'ASME B16.34 comprennent :
Spécifications des matériaux pour les corps de vanne, les éléments internes et les composants d'étanchéité
Indices de pression et de température
Méthodologies de conception pour la résistance et la durabilité des vannes
Exigences de connexion aux extrémités à brides, filetées et soudées
Procédures de test et d’inspection pour garantir la qualité et la fiabilité
Sélection des matériaux conformément à ASME B16.34
Les vannes cryogéniques doivent conserver leur résistance mécanique et leur ductilité à des températures extrêmement basses. ASME B16.34 influence la sélection des matériaux de plusieurs manières :
1. Matériaux du corps
La norme fournit des lignes directrices sur les matériaux adaptés au service haute pression. Pour les applications cryogéniques, des matériaux tels que l'acier inoxydable austénitique (304, 316) et les alliages de nickel (Inconel, Monel) sont couramment utilisés. Ces matériaux conservent leur ténacité aux températures cryogéniques, réduisant ainsi le risque de rupture fragile.
2. Matériaux de coupe
Les éléments internes de la vanne, y compris la bille, la vanne ou le disque, doivent résister à des ouvertures et des fermetures répétées sans déformation. ASME B16.34 exige que les garnitures soient compatibles avec le matériau du corps et résistantes à la corrosion, à l'usure et à la fragilisation cryogénique.
3. Matériaux d'étanchéité
Les joints et les joints sont essentiels pour un fonctionnement étanche. La norme met l'accent sur la sélection de matériaux adaptés à la température et à la pression de fonctionnement. Pour le service cryogénique, des polymères tels que le PTFE, le PCTFE ou des sièges métal sur métal sont couramment utilisés car les élastomères standard deviennent cassants à basse température.
Considérations de conception selon ASME B16.34
La norme ASME B16.34 garantit que les vannes cryogéniques sont conçues dans un souci de sécurité et de performances. Les principaux éléments de conception influencés par la norme comprennent :
1. Indices de pression et de température
ASME B16.34 fournit des graphiques pression-température pour divers matériaux. Ces tableaux guident les ingénieurs dans la sélection des matériaux et des tailles de vannes capables de résister aux pressions de fonctionnement attendues à des températures cryogéniques. Cela garantit que les vannes ne tomberont pas en panne en raison d'une surpression ou d'une contrainte thermique.
2. Épaisseur des parois et intégrité structurelle
La norme spécifie les épaisseurs de paroi minimales pour les corps de vannes et les chapeaux afin de gérer la pression interne en toute sécurité. Les conceptions de vannes cryogéniques intègrent ces exigences tout en tenant compte de la contraction et de la dilatation thermiques, qui peuvent générer des contraintes supplémentaires.

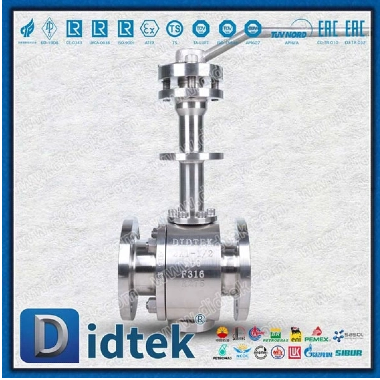

3. Conception de capot étendue
Les vannes cryogéniques comportent souvent des chapeaux allongés, qui permettent aux composants de la tige et de l'actionneur de rester à des températures plus élevées, loin du fluide extrêmement froid. ASME B16.34 prend en charge de telles adaptations de conception tant que la vanne conserve son intégrité structurelle et respecte les valeurs nominales de pression et de température.

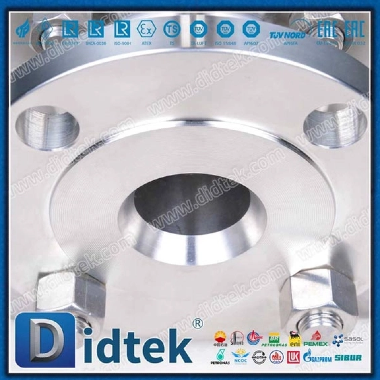

4. Extrémités à brides, filetées et soudées
La norme définit les dimensions, les tolérances et les exigences de résistance des extrémités de vannes. Cela garantit la compatibilité avec les systèmes de tuyauterie et maintient une étanchéité fiable dans des conditions cryogéniques. Une conception appropriée des brides et des soudures empêche également les fuites et les défaillances mécaniques dues à la contraction thermique.
Exigences en matière de tests et d'inspection
ASME B16.34 impose des tests et une inspection rigoureux pour vérifier que les vannes cryogéniques fonctionnent comme prévu. Ces procédures comprennent :
1. Essais hydrostatiques et pneumatiques
Les vannes doivent être testées sous pression pour garantir qu'elles peuvent résister à une pression de fonctionnement maximale sans fuite. Les tests hydrostatiques utilisent de l'eau ou un autre fluide incompressible, tandis que les tests pneumatiques utilisent de l'air ou du gaz à des pressions spécifiées. Ces tests vérifient la résistance du corps, l'étanchéité du siège et l'intégrité globale de la vanne.
2. Tests à basse température
Pour le service cryogénique, les vannes peuvent être soumises à des tests à basse température pour confirmer les performances des matériaux, la fiabilité de l'étanchéité et le fonctionnement de l'actionneur à des températures extrêmement basses. Ceci est essentiel car les tests standards à température ambiante ne tiennent pas compte de la fragilisation cryogénique ou de la contraction des joints.
3. Inspection dimensionnelle et visuelle
ASME B16.34 exige également des inspections pour vérifier la précision dimensionnelle, la finition de surface et l'absence de défauts tels que des fissures, de la porosité ou des inclusions dans le matériau. Cela garantit la cohérence et la qualité de la production de vannes.
4. Marquage et documentation
Les vannes doivent être clairement marquées avec la qualité du matériau, la pression nominale et les informations de fabrication. Une documentation appropriée garantit la traçabilité et la conformité, ce qui est essentiel pour les audits de sécurité, la maintenance et les inspections réglementaires.
Implications opérationnelles et de sécurité
En influençant la conception des vannes, la sélection des matériaux et les protocoles de test, la norme ASME B16.34 garantit que les vannes cryogéniques offrent une sécurité et des performances opérationnelles élevées. Certains des principaux avantages comprennent :
Prévention des fuites : des matériaux et des systèmes d'étanchéité appropriés réduisent le risque de fuite, ce qui est critique pour les fluides cryogéniques dangereux.
Fiabilité structurelle : le respect de l'épaisseur de paroi et des pressions nominales empêche toute défaillance mécanique sous des pressions et des températures extrêmes.
Sécurité dans les scénarios d'urgence : Une fermeture fiable en cas de surpression ou de changements rapides de débit minimise le risque d'accidents ou de dommages à l'équipement.
Conformité réglementaire : le respect des normes ASME garantit le respect des réglementations de l'industrie, réduisant ainsi les risques juridiques et opérationnels.
Applications des vannes cryogéniques conformes à la norme ASME B16.34
Les vannes cryogéniques conçues selon la norme ASME B16.34 sont utilisées dans un large éventail d'industries :
Terminaux de Gaz Naturel Liquéfié (GNL) : Contrôle du débit et du stockage du GNL dans des conditions de haute pression et basse température.
Applications médicales et de laboratoire : Manipulation de l'azote liquide pour la cryoconservation et la recherche.
Industrie Chimique et Pétrochimique : Transporter et traiter en toute sécurité des produits chimiques à basse température.
Industrie agroalimentaire : Utilisation du LN2 pour la congélation ou la conservation rapide de denrées périssables.
Applications aérospatiales et gaz industrielles : Assurer un fonctionnement fiable des systèmes d’oxygène liquide, d’azote ou d’argon dans des conditions extrêmes.
Meilleures pratiques en matière de conformité et de sélection
Lors de la sélection de vannes cryogéniques pour l'azote liquide ou d'autres fluides cryogéniques, le respect de l'ASME B16.34 doit guider les décisions. Les meilleures pratiques incluent :
Vérifiez les certifications des matériaux : assurez-vous que les matériaux du corps, des garnitures et des joints répondent aux exigences de l'ASME pour le service cryogénique.
Vérifiez les valeurs nominales de pression et de température : sélectionnez des vannes qui maintiennent leur intégrité à la fois à la pression de fonctionnement prévue et à la température cryogénique.
Inspecter les dossiers de tests : confirmez que les vannes ont subi des tests hydrostatiques, pneumatiques et à basse température conformément aux normes ASME.
Choisissez des modèles de capot allongés si nécessaire : Pour des températures extrêmement basses, assurez-vous que les tiges et les actionneurs restent en dehors de la zone froide pour éviter les dommages causés par le gel.
Tenir compte des besoins en automatisation : en cas d'intégration avec des actionneurs pneumatiques ou électriques, assurez-vous que le couple et la vitesse de fonctionnement sont compatibles avec un fonctionnement à basse température.
Le respect de ces pratiques garantit que les vannes cryogéniques fonctionnent de manière fiable, maintiennent la sécurité et réduisent les risques opérationnels.
Conclusion
Les normes ASME B16.34 jouent un rôle essentiel dans la conception et la fabrication de vannes cryogéniques. En spécifiant les exigences relatives aux matériaux, à la construction, aux valeurs pression-température et aux tests, la norme garantit que les vannes peuvent gérer de manière sûre et fiable des fluides à température extrêmement basse tels que l'azote liquide.
Les concepteurs et les ingénieurs s'appuient sur la norme ASME B16.34 pour guider la sélection des matériaux, la conception structurelle, les solutions d'étanchéité et les protocoles de test. Le respect de la norme garantit non seulement l'efficacité opérationnelle et la sécurité, mais soutient également la conformité réglementaire et réduit le risque de pannes catastrophiques.
Pour les industries qui dépendent de fluides cryogéniques (des environnements médicaux et de laboratoire aux terminaux GNL et usines de traitement chimique), les vannes conformes à la norme ASME B16.34 offrent tranquillité d'esprit, performances et fiabilité à long terme. En intégrant ces normes dans les stratégies de sélection et de maintenance des vannes, les opérateurs peuvent optimiser à la fois la sécurité et l'efficacité opérationnelle dans des environnements cryogéniques difficiles.
