Comment fonctionne une vanne à engrenages, étape par étape

Vous utilisez un robinet-vanne à engrenages pour contrôler le fluide dans les tuyaux. Cela fonctionne en soulevant une porte pour l"écarter. Cette valve dispose d"un réducteur qui facilite son utilisation. Cela aide beaucoup avec les systèmes à haute pression ou les gros systèmes. Vous pouvez trouver ces vannes dans les secteurs du pétrole et du gaz, du traitement de l’eau et des usines. La conception permet à la vanne de se fermer hermétiquement et de maintenir une faible chute de pression. Didtek propose de bonnes solutions pour que votre système fonctionne bien et reste en sécurité.

Principes de base des vannes à engrenages

Qu"est-ce qu"une vanne à engrenages

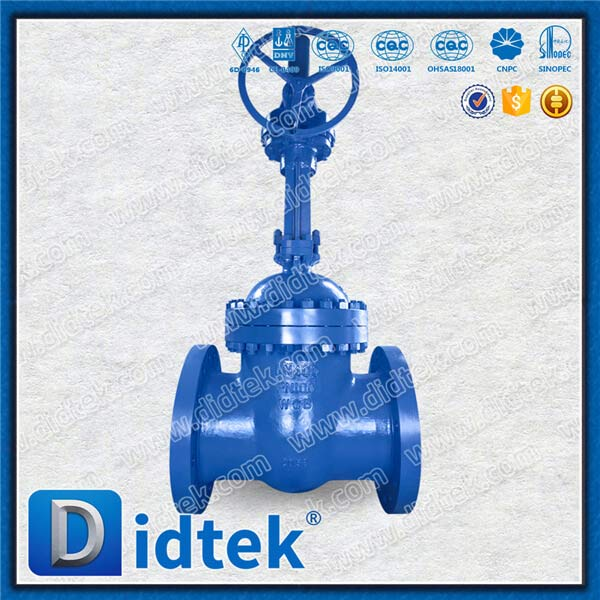

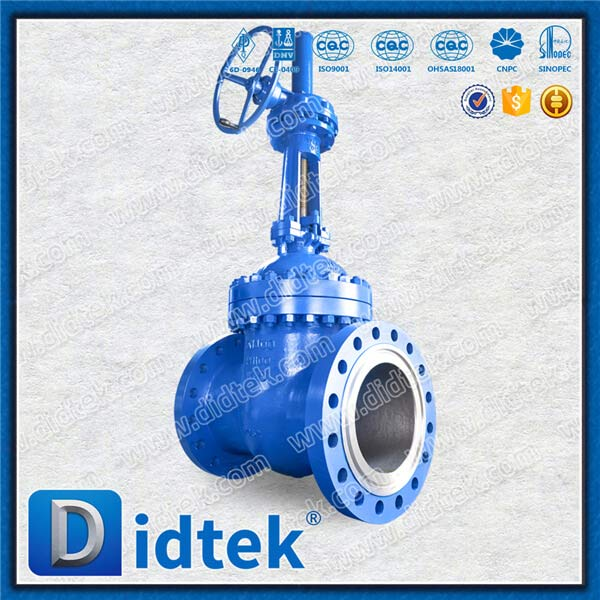

Un robinet-vanne à engrenages vous aide à contrôler les liquides ou les gaz dans les tuyaux. Il utilise un système d’engrenage pour ouvrir ou fermer le portail à l’intérieur. Les engrenages facilitent le déplacement du portail. Ceci est utile lorsque les tuyaux sont gros ou que la pression est élevée. Vous tournez le volant et l"engrenage rend votre force plus forte. La porte monte ou descend pour démarrer ou arrêter le flux.

Les vannes à engrenages sont spéciales car elles nécessitent moins d"efforts pour être utilisées. Vous les voyez dans les raffineries de pétrole, les usines de traitement de l’eau et les navires. L"engrenage vous permet de fermer hermétiquement et de travailler en douceur, même lorsque les conditions sont difficiles. Didtek fabrique des vannes à engrenages qui fonctionnent bien dans de nombreux endroits. Leurs produits comprennent des vannes à coin, des vannes à tige longue, des vannes à joint de pression et des vannes à dalle. Didtek se soucie de la qualité et propose des solutions personnalisées adaptées à vos besoins.

Principaux composants

Lorsque vous regardez un opérateur de distributeurs, vous voyez de nombreuses pièces importantes. Chaque pièce aide la valve à fonctionner correctement. Voici un tableau qui montre les principales parties et ce qu"elles font :

Vous devez connaître les matériaux utilisés dans les vannes à engrenages. Le matériau affecte le fonctionnement de la valve et sa durée de vie. Voici un tableau qui montre comment différents matériaux aident :

L"engrenage, le corps et d"autres pièces travaillent ensemble pour rendre la vanne solide et fiable. Le système d"engrenage est la partie la plus importante. Cela vous aide à utiliser moins de force et vous donne un meilleur contrôle. Lorsque vous savez comment fonctionne la vanne et quelles pièces elle contient, vous pouvez choisir l"opérateur de réducteur de vanne à vanne adapté à votre travail.

Comment fonctionne le mécanisme d"engrenage

Action du volant et de la boîte de vitesses

Vous commencez par tourner le volant. Le volant se connecte à la boîte de vitesses. La boîte de vitesses rend votre force plus forte. Cela rend également le mouvement plus fluide. Lorsque vous tournez le volant, la boîte de vitesses augmente le couple. Cela signifie que vous n’avez pas besoin de beaucoup de force. La boîte de vitesses protège la vanne des mouvements rapides. Cela vous aide à mieux contrôler le flux.

Astuce : La boîte de vitesses rend la vanne plus sûre et plus facile à utiliser. Il est très utile pour les grosses vannes ou les systèmes haute pression.

Voici un tableau qui montre comment la boîte de vitesses aide :

Engrenage à vis sans fin et roue à vis sans fin

L"engrenage à vis sans fin et la roue à vis sans fin se trouvent à l"intérieur de la boîte de vitesses. Vous tournez le volant et la vis sans fin tourne. L"engrenage à vis sans fin a une forme en spirale. Il s"adapte à la roue à vis sans fin. Cette configuration donne un taux de réduction élevé. Vous pouvez facilement ouvrir ou fermer de grandes vannes. Le système d"engrenage à vis sans fin se verrouille automatiquement. La valve reste en place et ne bouge pas sous la pression.

Les roulements à billes contribuent à réduire la friction dans le système d"engrenage à vis sans fin. Le trou du joint d’huile est rendu lisse. Cela facilite la rotation de la vanne. Voici un tableau qui montre ce que font l"engrenage à vis sans fin et la roue à vis sans fin :

Les rapports de démultiplication tels que 40 : 1 sont courants dans les vannes à engrenages. Cela signifie que vous tournez le volant 40 fois pour déplacer le portail jusqu"au bout. Certaines vannes utilisent des rapports allant de 5:1 à 100:1. Plus le rapport est élevé, plus il est facile d’utiliser la valve.

Mouvement de la tige et du portail

Lorsque vous tournez le volant, la boîte de vitesses déplace l"engrenage à vis sans fin. L"engrenage à vis sans fin fait tourner la tige. La tige a des filetages qui s"adaptent à l"écrou de tige. Cela fait monter ou descendre la vanne à l’intérieur de la vanne. La porte bloque ou ouvre le chemin du fluide. Vous contrôlez le flux en déplaçant la porte.

• Vous tournez le volant ou l"actionneur.

• La tige tourne et le filetage s"ajuste à l"écrou de tige.

• Le portail monte pour ouvrir ou descend pour fermer.

Le filetage extérieur de la tige s"adapte au filetage intérieur du disque du portail. Cela fait bouger le portail le long de la tige. Vous voyez la porte se lever lorsque vous ouvrez la vanne. Vous le voyez descendre lorsque vous fermez la vanne.

Processus de contrôle de flux

Vous utilisez des vannes à engrenages pour contrôler le débit dans les tuyaux. La façon dont cela fonctionne est simple. Vous tournez le volant et la boîte de vitesses rend votre force plus forte. Le système d'engrenage à vis sans fin déplace la tige et le portail. La porte ouvre ou ferme le passage. Vous pouvez contrôler le flux avec précision et l'arrêter ou le démarrer quand vous le souhaitez.

La boîte de vitesses et le système d"engrenages rendent l"utilisation de la valve fluide et sûre. Vous évitez les mouvements rapides et réduisez le risque de dommages. La valve reste verrouillée, même en cas de pression élevée. Les vannes à engrenages fonctionnent bien pour les travaux difficiles et les endroits difficiles.

Remarque : Connaître le fonctionnement des vannes à vanne vous aide à choisir la bonne vanne. Le fonctionnement des vannes à engrenages vous offre un meilleur contrôle et une meilleure sécurité.

Types de mécanismes d"engrenage

Vous voyez différents mécanismes d'engrenage dans les vannes à engrenages . Chaque système d'engrenage vous aide à contrôler la vanne d'une manière unique. Vous devez savoir comment fonctionnent ces engrenages afin de pouvoir choisir la vanne adaptée à votre travail.

Système d"engrenage à vis sans fin

Les systèmes à engrenages à vis sans fin sont courants dans les vannes à engrenages. Vous tournez le volant et la vis sans fin à l’intérieur de la boîte de vitesses déplace le portail. Cet équipement vous offre un rapport de démultiplication élevé, parfois jusqu"à 100:1. Vous utilisez moins de force car la boîte de vitesses multiplie votre effort. Les engrenages à vis sans fin se verrouillent automatiquement, de sorte que la valve reste en place même lorsque la pression change. Vous trouvez des systèmes à vis sans fin dans de nombreux types de vannes, en particulier là où vous avez besoin d"un contrôle fort.

Astuce : les systèmes à vis sans fin fonctionnent bien dans les environnements difficiles. Vous obtenez un mouvement fluide et un verrouillage fiable.

Voici un tableau qui compare les engrenages à vis sans fin et les engrenages coniques :

Système d"engrenage conique

Les systèmes à engrenages coniques utilisent des engrenages coudés à l’intérieur de la boîte de vitesses. Vous tournez le volant et l"engrenage conique déplace le portail. Cet équipement vous offre une efficacité élevée et un faible bruit. Vous obtenez plus de couple avec les engrenages coniques, ce qui vous permet d"ouvrir et de fermer la vanne facilement. La boîte de vitesses nécessite une configuration minutieuse pour que les engrenages coniques fonctionnent bien. Vous voyez des systèmes à engrenages coniques dans les vannes à engrenages où un fonctionnement silencieux est important.

• Les engrenages coniques vous aident à contrôler la vanne avec moins de bruit.

• Vous obtenez un couple plus élevé par rapport aux engrenages à vis sans fin de même taille.

• La boîte de vitesses vous permet d"utiliser des arbres creux pour des types spéciaux de vannes.

Scénarios d"application

Vous utilisez des vannes à engrenages dans de nombreux endroits. Les systèmes d"engrenages à vis sans fin conviennent aux usines pétrolières et gazières, au traitement de l"eau et aux travaux maritimes. Vous avez besoin d’un verrouillage solide et de rapports de démultiplication élevés dans ces domaines. Les systèmes à engrenages coniques fonctionnent mieux dans les endroits où vous souhaitez un fonctionnement silencieux et un rendement élevé, comme les usines pharmaceutiques ou les salles blanches.

• Vous choisissez le mécanisme d"engrenage en fonction de vos besoins.

• Les vannes à engrenages vous aident à gérer le débit dans les gros tuyaux.

• La boîte de vitesses rend le fonctionnement sûr et facile pour tous les types de vannes.

Remarque : Vous devez vérifier la boîte de vitesses et le type d"engrenage avant de choisir une vanne. Le bon mécanisme d"engrenage vous offre de meilleures performances et une durée de vie plus longue.

Avantages des vannes à engrenages

Facilité d"utilisation

Un robinet-vanne à engrenage facilite votre travail. Le système d"engrenage augmente votre force. Vous tournez le volant avec moins d"effort. Les vannes de grande taille ou à haute pression ne sont pas difficiles à utiliser. Le mécanisme vous permet de déplacer le portail lentement et en toute sécurité. Vous ne faites pas de mouvements rapides qui pourraient casser les choses. L"équipement vous aide à ajuster le débit exactement comme vous le souhaitez.

Didtek fabrique des vannes à vanne avec des engrenages solides et des matériaux résistants. Vous obtenez des valves qui fonctionnent bien et ne vous fatiguent pas. Didtek vous permet de choisir le meilleur équipement pour votre travail.

Voici un tableau qui montre comment l"équipement aide :

Utilisation dans les grandes vannes

Vous utilisez souvent de grandes vannes dans les usines. Le système d"engrenages vous permet de déplacer les vannes trop lourdes pour être déplacées à la main. Les vannes à engrenages sont utilisées dans les usines pétrolières, les usines de traitement de l"eau et les navires. L"engrenage vous aide à utiliser la valve souvent et la maintient stable lorsque la pression est élevée.

Didtek propose des vannes à engrenages pour de nombreuses tailles et types. Vous pouvez choisir des vannes à coin, des vannes à joint sous pression ou des vannes à dalle. L"engrenage facilite l"utilisation même de très grandes vannes.

Comparaison avec les types sans engrenages

Les vannes à engrenages sont plus faciles à utiliser que les vannes manuelles. Les valves manuelles nécessitent plus de force et peuvent vous fatiguer. Les valves à engrenages nécessitent moins d"effort et vous offrent un meilleur contrôle. Vous obtenez une utilisation plus sûre et plus stable des valves dans les endroits difficiles.

Les robinets-vannes en fonte ou en acier inoxydable nécessitent des soins. Les pièces intérieures peuvent rouiller ou s’user, ce qui coûte plus cher. Le système d"engrenage arrête les mouvements rapides, vous protégez donc la valve et avez besoin de moins de fixations.

Voici un tableau qui montre les limites de taille pour l"utilisation manuelle des vannes :

Les vannes à engrenages fonctionnent mieux pour les grandes tailles et les travaux difficiles. Les engrenages solides et les choix personnalisés de Didtek vous aident à économiser de l'argent sur l'entretien et l'utilisation.

Astuce : Choisissez un robinet-vanne à engrenages si vous souhaitez une utilisation facile, de bonnes performances et un contrôle de débit solide dans votre système.

Vous savez maintenant comment fonctionnent les robinets-vannes. Le système d"engrenages est important pour un contrôle sûr des vannes. L"équipement vous aide à utiliser facilement les grosses valves. Cela aide également à haute pression et lorsque vous utilisez beaucoup la valve. Didtek fabrique de solides opérateurs d"engrenages pour vannes à vanne. Leurs vannes durent longtemps car elles se concentrent sur la qualité et les nouvelles idées. Lorsque vous choisissez une vanne, rappelez-vous ces points :

Les vannes à engrenages fonctionnent bien pour les travaux difficiles. Ils assurent également le bon fonctionnement du système. Si vous savez comment fonctionnent les robinets-vannes, vous pouvez choisir celui qui convient le mieux à vos besoins.

FAQ

Comment faire fonctionner un robinet-vanne à engrenage ?

Vous tournez le volant. La boîte de vitesses multiplie votre force. Le portail monte ou descend. Vous contrôlez le débit de fluide dans le tuyau.

Où utilisez-vous des vannes à engrenages ?

Vous utilisez ces vannes dans les usines pétrolières et gazières, les installations de traitement de l"eau, les navires et les usines. Ils fonctionnent bien dans les endroits à haute pression ou avec de gros tuyaux.

Qu"est-ce qui rend les vannes à engrenages plus faciles à utiliser ?

Le système d"engrenage réduit l"effort nécessaire. Vous pouvez ouvrir ou fermer de grandes vannes sans utiliser beaucoup de force. La boîte de vitesses vous aide également à contrôler la vanne lentement et en toute sécurité.

Comment choisir le bon mécanisme de transmission ?

Astuce : Vérifiez la taille de votre vanne et la pression dans votre système. Les engrenages à vis sans fin fonctionnent mieux pour un verrouillage solide. Les engrenages coniques sont bons pour un fonctionnement silencieux.

Pouvez-vous personnaliser un robinet-vanne à engrenages ?

Vous pouvez demander à Didtek des solutions personnalisées . Vous choisissez les matériaux, les tailles et les types d’équipement. Didtek vous aide à trouver la vanne la mieux adaptée à vos besoins.
