Clapets anti-retour pour conduites de gaz pour systèmes de gaz naturel et de pipelines

Dans les gazoducs dangereux, le contrôle du débit unidirectionnel n’est pas seulement un objectif opérationnel. Il s"agit d"un mandat de sécurité strict. Lorsqu’un reflux atteint une ligne de transmission à haute pression, les conséquences vont bien au-delà de la simple inefficacité. Le flux inversé détruit les stations de compression en amont. Cela déclenche des pannes catastrophiques du système. En fin de compte, cela expose le personnel de l’usine à de graves risques.

Le clapet anti-retour du pipeline constitue la principale ligne de défense automatisée contre ces menaces mécaniques. Contrairement aux vannes de régulation actionnées, ces composants fonctionnent entièrement de manière autonome. Ils s"appuient strictement sur la dynamique des fluides internes du système de tuyauterie pour bloquer instantanément le flux inverse. Ce guide technique explique exactement ce que les responsables des achats, les ingénieurs en tuyauterie et les techniciens de terrain doivent comprendre. Nous couvrirons les mécanismes de fonctionnement fondamentaux, les critères de dimensionnement avancés et la sélection des matériaux pour les environnements complexes à haute pression afin de garantir une fiabilité à long terme et une conformité réglementaire stricte.

Points clés à retenir

• Les clapets anti-retour pour pipelines sont des dispositifs de sécurité à actionnement automatique conçus spécifiquement pour bloquer le flux inverse et protéger les infrastructures critiques des réseaux de gaz combustible.
• Une sélection appropriée nécessite une analyse rigoureuse de la vitesse d’écoulement, des limites de chute de pression acceptables et des compositions chimiques spécifiques comme la présence de sulfure d’hydrogène.
• Les environnements à haute pression exigent le respect absolu des normes industrielles mondiales, principalement API 6D et ASME B16.34, pour garantir des performances sans fuite.
• Les conceptions pivotantes et les configurations à flux axial restent les choix architecturaux les plus fiables pour les lignes de transmission intermédiaires en raison de leur tolérance à grande vitesse.
• Un dimensionnement précis basé sur les calculs du coefficient de débit et la sélection méticuleuse des matériaux réduisent considérablement les temps d'arrêt pour maintenance et prolongent le cycle de vie de l'ensemble du pipeline.

Comprendre le mécanisme de prévention du reflux

La physique du fonctionnement autonome

Pour maintenir l’intégrité structurelle de tout système de transport de fluides dangereux, les ingénieurs s’appuient largement sur des dispositifs mécaniques passifs. Ces vannes fonctionnent automatiquement. Ils sont régis par la vitesse et la pression du flux de gaz interne plutôt que par des actionneurs pneumatiques ou électriques externes. Dans des conditions normales de fonctionnement, le flux de gaz naturel exerce une pression contre l"élément de fermeture interne, qui est généralement un disque ou un piston lourd. Cette force cinétique éloigne le disque du siège, permettant au gaz de passer librement vers l"aval.

Lorsque ce débit vers l"avant diminue en raison d"un arrêt du compresseur ou d"un brusque pic de pression en aval, l"élément de fermeture revient immédiatement à son siège. Une mesure technique essentielle ici est la pression de fissuration. Ceci définit la pression minimale exacte en amont requise pour vaincre la résistance mécanique interne de la vanne et initier l"écoulement vers l"avant. Une fois le flux arrêté, une fermeture rapide empêche physiquement le gaz de reculer, protégeant ainsi les équipements rotatifs sensibles en amont des surtensions violentes.

Pourquoi les fluides compressibles nécessitent une ingénierie spécialisée

La manipulation du gaz naturel présente des défis uniques en matière de dynamique des fluides qui n"existent tout simplement pas dans les applications liquides standard. Contrairement à l’eau ou au pétrole brut, le gaz naturel est hautement compressible, extrêmement inflammable et sujet aux surtensions volatiles. Étant donné que le gaz se comprime et se dilate rapidement, les systèmes de pipelines sont totalement dépourvus de l"effet d"amortissement naturel inhérent aux systèmes liquides. Cela soumet les composants internes de la valve à des forces d"impact cinétiques massives.

Si vous installez un clapet anti-retour d"eau standard dans une conduite de gaz à haute pression, il souffrira rapidement d"une usure interne importante, de vibrations mécaniques et d"une panne totale. Par conséquent, les équipements conçus pour le gaz naturel doivent être dotés d"un amortissement interne spécialisé, d"axes de charnière robustes et de mécanismes d"assise de précision pour éviter les émissions fugitives. Ils doivent être explicitement conçus pour gérer la dynamique des fluides compressibles sans succomber à une fatigue mécanique prématurée.

Types courants de clapets anti-retour de pipeline

Les ingénieurs de terrain doivent soigneusement adapter l"architecture mécanique spécifique de la vanne aux paramètres opérationnels du pipeline. Les exigences physiques imposées à l"infrastructure déterminent laquelle des configurations suivantes est la plus appropriée.

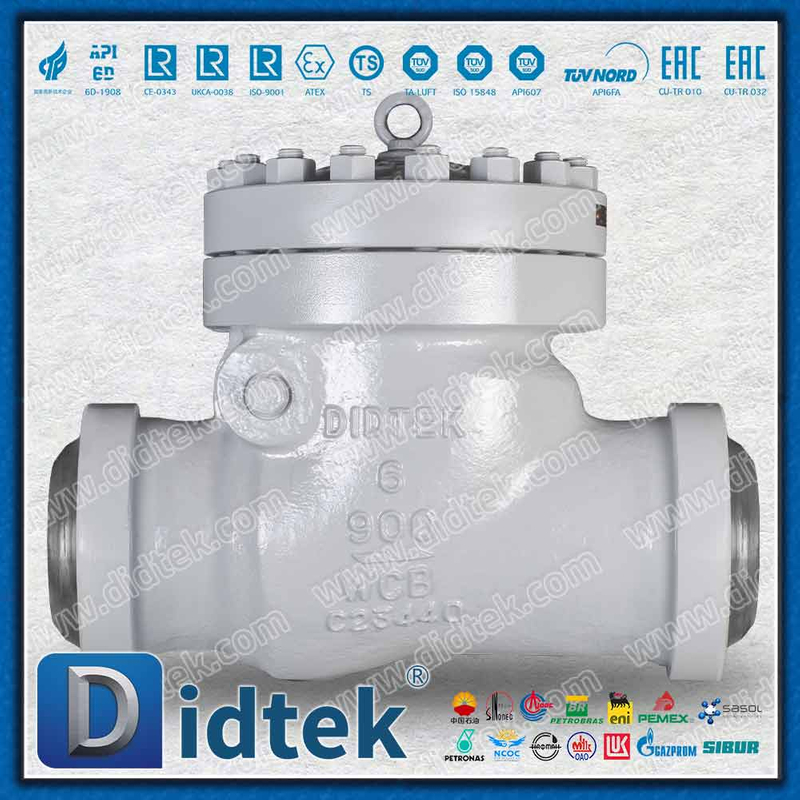

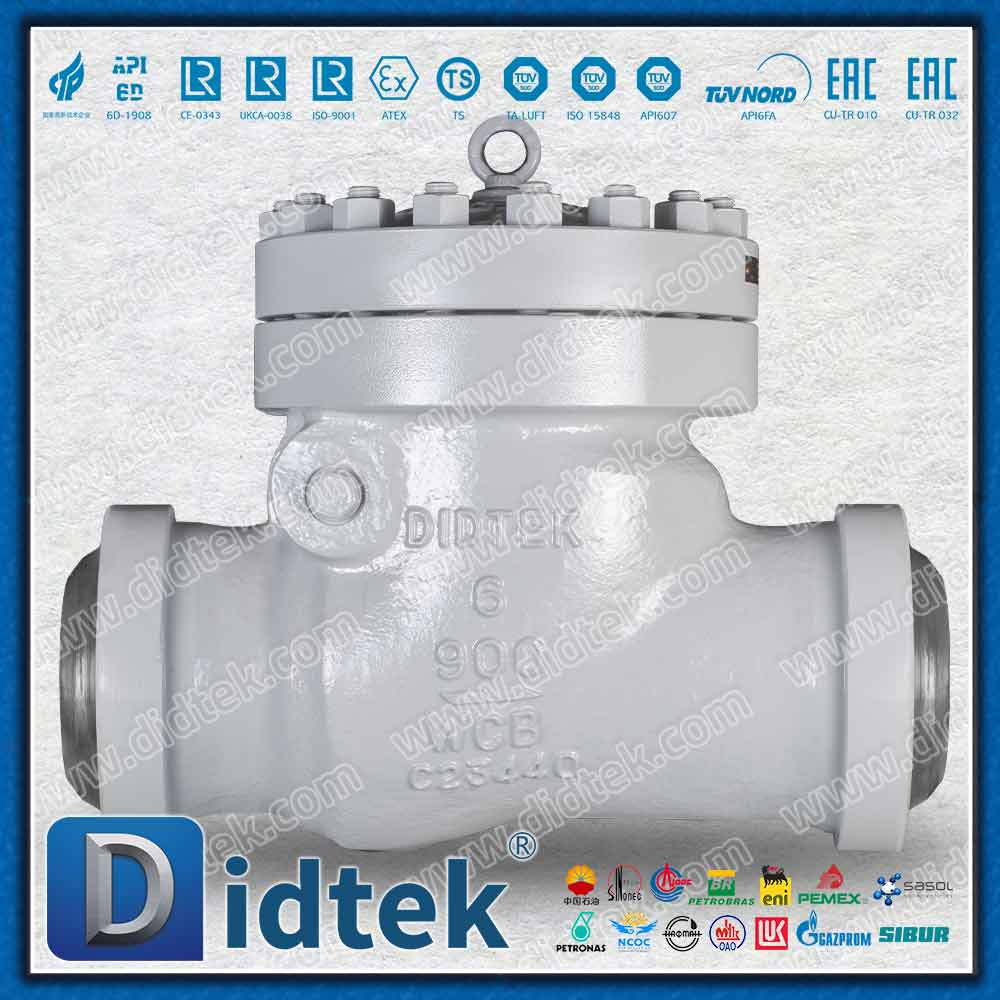

Conceptions de balançoires robustes

La conception pivotante est l’architecture la plus traditionnelle et la plus largement utilisée dans les infrastructures de pipelines. Il est doté d"un mécanisme à clapet articulé qui bascule de son siège lors du flux vers l"avant. Cela crée un chemin relativement dégagé qui minimise la chute de pression à travers le réseau. Lorsque le débit s"inverse, la gravité et la contre-pression repoussent le disque lourd contre le siège.

Dans les systèmes de canalisations robustes qui gèrent des conditions extrêmes, les variations standard sont totalement insuffisantes. Les configurations robustes deviennent obligatoires. Par exemple, la spécification d'un API 6D clapet anti-retour de gaz haute pression évalué à 900 LB avec des connexions soudées bout à bout garantit une intégrité structurelle maximale. La connexion soudée bout à bout fusionne en permanence le corps de la vanne directement au tuyau. Cela élimine entièrement les chemins de fuite mécaniques généralement associés aux joints à brides, ce qui en fait le choix idéal pour les environnements de transmission à fortes contraintes.

Configurations à flux axial

Les conceptions à flux axial, fréquemment appelées vannes sans claquement dans le domaine, utilisent une architecture rationalisée à ressort. Cela force le gaz à circuler selon un trajet annulaire autour d"un corps interne central. Le principal avantage technique ici est son temps de réponse rapide.

Étant donné que le ressort interne aide activement à fermer le disque une fraction de seconde avant que le flux de gaz ne s"inverse complètement, il empêche efficacement les pics de pression destructeurs et les claquements mécaniques généralement associés aux conduites de gaz hautement compressibles. Cette action précise protège le réseau de canalisations plus large des fortes vibrations acoustiques et des chocs mécaniques.

Variations à double plaque et à piston

Les conceptions à double plaque utilisent deux plaques semi-circulaires à ressort articulées sur une broche centrale. Pendant l"écoulement vers l"avant, les plaques se replient ensemble vers l"intérieur. Lors de l"inversion du débit, les ressorts de torsion les ferment instantanément. L"avantage déterminant de cette conception est son profil de plaquette exceptionnellement compact. Il nécessite un espace d"installation minimal, ce qui le rend très avantageux dans les configurations de stations de compression étroites.

À l’inverse, les conceptions à piston fonctionnent en soulevant verticalement un bouchon interne d’un siège. Ils sont très efficaces dans les situations de haute pression et de faible débit où l"étanchéité aux bulles est la priorité absolue. La géométrie interne fournit intrinsèquement un effet d"amortissement, ce qui contribue à atténuer les oscillations rapides. Cela rend les variations de piston particulièrement adaptées aux flux de gaz pulsés trouvés immédiatement en aval des compresseurs alternatifs.

Applications tout au long de la chaîne d’approvisionnement énergétique

Les contraintes opérationnelles imposées à une garniture mécanique varient considérablement en fonction de son emplacement spécifique au sein du réseau énergétique plus large. Chaque secteur présente des obstacles environnementaux et dynamiques des fluides uniques.

Extraction et collecte en amont

Dans le secteur en amont, les ingénieurs déploient des clapets anti-retour spécialisés pour le pétrole et le gaz près des têtes de puits pour traiter le gaz naturel brut et non traité directement de la terre. Ce gaz de collecte est souvent non raffiné. Il contient des particules abrasives comme du sable et de la saleté, ainsi que des éléments hautement corrosifs comme l'eau salée et le dioxyde de carbone. Les équipements déployés dans ces environnements difficiles doivent être fabriqués à partir d’alliages durcis et résistants à la corrosion comme l’acier inoxydable Super Duplex pour résister à l’abrasion continue par écoulement multiphasique.

Transmission et compression du secteur intermédiaire

Les opérations du secteur intermédiaire s"appuient sur un vaste réseau de stations de compression pour repressuriser périodiquement le gaz et maintenir le débit sur des centaines de kilomètres. La prévention automatisée du reflux est une nécessité absolue du côté refoulement de ces compresseurs. Imaginez un scénario dans lequel un compresseur valant plusieurs millions de dollars s"arrête de manière inattendue en raison d"une panne de courant sur le réseau. Le gaz sous haute pression en aval tentera instantanément de refluer. Une garniture mécanique robuste bloque immédiatement ce flux inverse, évitant ainsi aux composants rotatifs internes du compresseur des dommages catastrophiques.

Réseaux de distribution en aval

Dans le secteur en aval, le gaz à haute pression est réduit, régulé et mesuré pour un usage commercial et résidentiel. Les garnitures mécaniques installées aux postes d"entrée de la ville garantissent que les chutes de pression localisées ou les dysfonctionnements des équipements des consommateurs n"entraînent pas un retour de gaz dans les principales lignes de transport. Ce contrôle unidirectionnel strict est essentiel pour maintenir la stabilité globale du réseau et garantir la précision des comptages commerciaux.

Naviguer dans les tendances du secteur et les défis à haute pression

Si l’on considère les récents changements du marché, l’infrastructure des pipelines subit une transformation massive. Les fournisseurs d’énergie intègrent activement l’hydrogène aux réseaux de gaz naturel existants pour atteindre les objectifs mondiaux stricts de décarbonation. Étant donné que les molécules d’hydrogène sont exceptionnellement petites, elles s’échappent facilement par des voies de fuite microscopiques que le gaz naturel standard ne pénétrerait pas. Ce changement à l’échelle de l’industrie oblige les ingénieurs en tuyauterie à abandonner les normes d’étanchéité obsolètes. Les infrastructures modernes exigent désormais strictement des performances sans fuite, ce qui entraîne une transition rapide vers des sièges thermoplastiques hautes performances et des joints métal sur métal usinés avec précision dans tous les nouveaux projets de pipelines.

Atténuation des chocs pneumatiques et des claquements de valves

Bien que le coup de bélier soit un terme provenant des conduites de liquides, les systèmes de gaz subissent un phénomène similaire et hautement destructeur appelé choc pneumatique. Étant donné que le gaz se comprime, des changements brusques de vitesse d’écoulement peuvent générer d’énormes ondes de choc acoustiques et mécaniques. Si un disque oscillant standard se ferme trop tard, ces ondes de choc se propagent à travers le réseau de canalisations, les supports de canalisations vibrantes et potentiellement la rupture des brides soudées. L"utilisation de conceptions à flux axial assistées par ressorts constitue la solution d"ingénierie éprouvée pour atténuer ce risque spécifique.

Lutte contre la fissuration sous contrainte due aux gaz acides et aux sulfures

Lorsque le gaz naturel contient des concentrations importantes de sulfure d’hydrogène, il est classé comme gaz acide. Ce composé est hautement toxique et provoque de graves fissures sous contrainte de sulfure et une fragilisation par l'hydrogène dans les composants standard en acier au carbone. Pour lutter contre cette attaque chimique agressive, tout clapet anti-retour pour gaz naturel fonctionnant en milieu acide doit être strictement conforme aux normes NACE MR0175. Cela nécessite le recours à une métallurgie spécialisée, telle que des revêtements en Inconel ou des aciers au carbone rigoureusement traités thermiquement, pour éviter une défaillance structurelle catastrophique.

Guide d"achat en ingénierie : critères de dimensionnement et de sélection

Les responsables des achats et les ingénieurs tuyauterie doivent systématiquement évaluer plusieurs critères techniques avant d’émettre un bon de commande. Une approche précise garantit des performances, une sécurité et une longévité optimales du système. Ne vous fiez pas aux conjectures lorsque vous manipulez des fluides combustibles.

Calcul du coefficient de débit

L"une des erreurs techniques les plus fréquentes consiste à faire correspondre la taille de la vanne directement à la taille du pipeline sans calculer le coefficient de débit en fonction de la vitesse réelle du gaz. Si une unité est surdimensionnée, le flux de fluide ne générera pas suffisamment de force cinétique pour maintenir le disque interne complètement ouvert. Cela amène l"élément de fermeture à rebondir de manière répétée contre le siège. Ce phénomène destructeur, appelé broutage, détruit rapidement les axes de charnière et les garnitures internes. À l’inverse, une unité sous-dimensionnée restreint le débit et crée des chutes de pression inacceptables dans le réseau de transport.

Correspondance des valeurs nominales de pression et de température

Les composants du pipeline doivent être précisément adaptés à la classe de pression ANSI du système, qui va généralement de la classe 150 à la classe 2 500 pour les applications industrielles lourdes. La coque structurelle doit maintenir son intégrité à la pression de service maximale autorisée et malgré les fluctuations extrêmes de température. Par exemple, la température des gaz peut chuter considérablement lors d’une réduction de pression en raison de l’effet Joule-Thomson. Cela détermine si l’acier au carbone standard est suffisant ou si l’acier au carbone à basse température est strictement requis.

Spécification des connexions d"extrémité

La méthode utilisée pour fixer l’équipement au pipeline est une considération fondamentale en matière de sécurité. Les connexions à brides à face surélevée permettent une installation et un entretien de routine plus faciles. Cependant, dans les conduites de transmission à haute pression où la prévention des fuites est la priorité absolue, les connexions soudées bout à bout sont fortement préférées. En fusionnant de manière permanente le métal au tuyau, les raccords soudés bout à bout éliminent entièrement le joint à bride mécanique et le risque associé d"éclatement catastrophique du joint.

Normes et certifications obligatoires de l’industrie

Pour garantir une sécurité absolue, les dispositifs de contrôle de débit industriels doivent être fabriqués, testés et certifiés selon des normes internationales strictes. L’exploitation d’équipements non certifiés dans un gazoduc combustible présente des risques inacceptables.

• Spécification API 6D pour les vannes de pipeline : Il s'agit de la principale norme pour les systèmes de pipelines longue distance. Une unité portant le monogramme API 6D a été rigoureusement contrôlée pour les applications pétrolières et gazières, dictant des tolérances strictes de conception et de fabrication.
• ASME B16.34 : Cette norme régit les valeurs pression-température, les dimensions minimales de l'épaisseur de paroi et les matériaux de forgeage autorisés, garantissant que la coque physique peut supporter la classe de pression spécifiée sans se rompre.
• API 598 Inspection et tests : décrit les procédures de test obligatoires que le fabricant doit effectuer avant l'expédition. Cela comprend des tests de coque hydrostatiques à haute pression et des tests de sièges pneumatiques à basse pression pour garantir l'absence de fuite.
• Test d'incendie API 6FA : en cas d'incendie dans une installation, l'enveloppe de pression doit tenir et l'unité doit présenter une fuite minimale même si les composants élastomères mous fondent. La certification de sécurité incendie n'est pas négociable pour les applications de gaz inflammables.

Meilleures pratiques d’installation et de maintenance sur le terrain

Même un équipement de la plus haute qualité et parfaitement spécifié tombera en panne prématurément s"il est mal installé ou négligé pendant sa durée de vie opérationnelle. L’exécution sur le terrain est tout aussi critique que la conception technique initiale.

Orientation d"installation stricte

Ces dispositifs mécaniques sont hautement directionnels et sensibles à leur orientation d"installation par rapport à la gravité. Une flèche coulée directement dans le corps en acier indique explicitement le sens d"écoulement souhaité. Les conceptions de balançoires standard s"appuient en partie sur la gravité pour aider le disque à se fermer. Par conséquent, ils fonctionnent de manière optimale dans les lignes horizontales. Ils ne peuvent être installés dans des conduites verticales que si le flux de gaz se déplace vers le haut. L"installation d"une conception pivotante dans une ligne verticale avec un flux descendant empêchera le disque de s"asseoir, rendant le mécanisme de sécurité complètement inutile.

Inspection acoustique et dépannage

Bien que les vannes autonomes nécessitent généralement peu d"entretien par rapport aux unités de commande actionnées, elles ne sont pas des dispositifs à installer et à oublier. Les opérateurs sur le terrain doivent effectuer des inspections acoustiques de routine. Lorsqu"un technicien se tient près d"une conduite de refoulement d"une station de compression, les appareils d"écoute peuvent facilement détecter les cliquetis métalliques des bavardages internes. Cela indique instantanément que l"unité est surdimensionnée ou que l"axe de charnière est défaillant. De nombreuses conceptions modernes à entrée par le haut permettent aux techniciens de retirer le lourd capot et de remplacer les garnitures internes en ligne, réduisant ainsi considérablement les temps d"arrêt pour maintenance et les coûts de levage lourds.

Conclusion

Choisir le bon clapet anti-retour pour pipeline est une décision technique cruciale qui dicte la sécurité fondamentale de l’ensemble de votre infrastructure. Cela nécessite un équilibre précis entre la compréhension de la pression du pipeline, la vitesse du fluide et la compatibilité métallurgique complexe. En investissant dans des équipements de haute qualité certifiés API 6D, adaptés à votre environnement spécifique, les opérateurs peuvent éviter des pannes mécaniques catastrophiques et des temps d"arrêt extrêmement coûteux des installations. Une installation appropriée sur le terrain et une maintenance acoustique proactive prolongeront encore la durée de vie de l"équipement. Pour garantir que votre prochain projet de pipeline répond aux normes de sécurité et de performance les plus élevées, explorez la gamme complète de solutions techniques de Didtek Valve pour trouver la solution technique exacte pour votre application.

Foire aux questions

Quelle est la différence entre un clapet anti-retour pour gaz naturel et un clapet anti-retour pour liquide ?

Les unités au gaz naturel sont spécialement conçues pour traiter des fluides hautement compressibles. Ils sont dotés de mécanismes d"amortissement internes spécialisés et de matériaux de siège plus serrés pour s"adapter à l"expansion rapide des gaz et éviter les émissions fugitives. Les unités liquides sont conçues pour des fluides non compressibles comme l"eau, tolèrent différentes chutes de pression et ne disposent généralement pas de l"étanchéité stricte aux bulles requise pour les gaz dangereux et inflammables.

Un clapet anti-retour à battant peut-il être utilisé pour le gaz haute pression ?

Oui, les conceptions pivotantes robustes classées pour la classe 900, la classe 1500 ou la classe 2500 sont couramment utilisées dans les applications de transmission haute pression. Cependant, ils doivent être strictement conçus selon les normes API 6D et présenter des configurations de sièges métal sur métal appropriées et des connexions soudées bout à bout pour résister à des contraintes mécaniques intenses et éviter les fuites.

Où doit-on installer un clapet anti-retour de canalisation ?

Ils sont généralement installés immédiatement en aval des équipements rotatifs critiques tels que les pompes et les compresseurs alternatifs, ainsi que des stations de comptage commerciales. Ils sont essentiels à tout point du réseau de canalisations où un flux inversé pourrait contaminer l"approvisionnement en gaz, perturber la précision des mesures ou causer de graves dommages mécaniques à l"infrastructure en amont.

Qu’est-ce qui cause le broutage interne des valves ?

Le bavardage est principalement causé par l’installation d’une unité surdimensionnée. Si la vitesse d"écoulement du fluide n"est pas suffisamment élevée pour générer la force cinétique requise pour pousser et maintenir le disque lourd complètement ouvert, l"élément de fermeture rebondira rapidement pour s"ouvrir et se fermer contre le siège. Cette oscillation violente et continue entraîne une usure mécanique importante des axes de charnière et une éventuelle défaillance structurelle.

Comment éviter le claquement de vanne dans un gazoduc ?

Le claquement de la vanne est atténué plus efficacement en spécifiant des configurations à écoulement axial ou sans claquement assisté par ressort. Ces conceptions hautement techniques utilisent des ressorts internes qui forcent activement le disque à se fermer une fraction de seconde avant que le flux de gaz direct ne s"inverse complètement. Ce timing précis empêche la génération d’ondes de choc pneumatiques et de vibrations acoustiques destructrices.

À quelle fréquence les clapets anti-retour des pipelines doivent-ils être inspectés ?

La fréquence des inspections dépend fortement de l"environnement de service. Dans les conduites de gaz naturel propres et sèches, une inspection acoustique et visuelle standard tous les 12 à 18 mois est généralement suffisante. Cependant, dans les conduites de collecte en amont difficiles traitant des flux multiphasiques abrasifs ou des gaz acides hautement corrosifs, les ingénieurs recommandent des inspections trimestrielles pour détecter les premiers signes d"usure des garnitures internes ou de fissuration sous contrainte de sulfure avant qu"une défaillance catastrophique ne se produise.

Un clapet anti-retour peut-il ne pas s"ouvrir dans une conduite de gaz ?

Oui, une mauvaise ouverture constitue un risque critique pour la sécurité. Cela se produit généralement lorsque des débris, tels que des scories de soudage ou du sable, se coincent entre le disque et le siège. Cela peut également se produire si un broutage interne important provoque le cisaillement complet de l"axe de charnière, laissant le disque coincé de manière permanente en position ouverte. La surveillance de routine de la chute de pression dans le corps de la vanne aide les opérateurs à détecter rapidement ce mode de défaillance.
