Clapets anti-retour en acier inoxydable ou en acier au carbone

Une vanne mal appliquée peut détruire silencieusement tout un système de tuyauterie industrielle. Le refoulement n’est pas qu’un inconvénient mineur. Cela provoque des dommages catastrophiques à la pompe, une grave contamination des fluides et d’énormes risques pour la sécurité. J"ai vu des chaînes de traitement entières fermées simplement parce qu"une équipe d"approvisionnement avait choisi le mauvais métal pour un environnement corrosif.

Choisir le bon matériau permet d’éviter ces pannes coûteuses et dangereuses. Les ingénieurs sont constamment confrontés au dilemme de choisir entre les options en acier inoxydable et en carbone. L’un offre une domination structurelle absolue sous une pression extrême. L"autre constitue un bouclier impénétrable contre la corrosion chimique.

Dans ce guide, vous apprendrez à évaluer les propriétés métallurgiques, à calculer les coûts à long terme et à analyser les facteurs environnementaux afin de spécifier le composant parfait pour votre prochain projet lourd.

Points clés à retenir

• Résistance à la corrosion : un alliage inoxydable est le choix supérieur pour les environnements corrosifs, les fluides acides et les applications sanitaires en raison de sa teneur élevée en chrome et de sa couche d'oxyde auto-réparatrice.
• Résistance et chaleur : l'acier au carbone offre une résistance à la traction exceptionnelle et une tolérance aux températures élevées. Il reste la norme industrielle sans compromis pour les conduites de pétrole, de gaz et de vapeur surchauffée à haute pression.
• Rentabilité : l'acier au carbone présente un coût d'approvisionnement initial inférieur. Cependant, l’acier inoxydable offre souvent un retour sur investissement à long terme bien meilleur dans des environnements difficiles en raison de besoins de maintenance nettement inférieurs.
• Options alternatives : les options en acier forgé offrent une intégrité structurelle maximale pour les pipelines plus petits et soumis à des contraintes élevées. La fonte constitue une alternative très rentable pour les systèmes d’eau municipaux à basse pression et non corrosifs.

Qu"est-ce qu"un clapet anti-retour en acier inoxydable ?

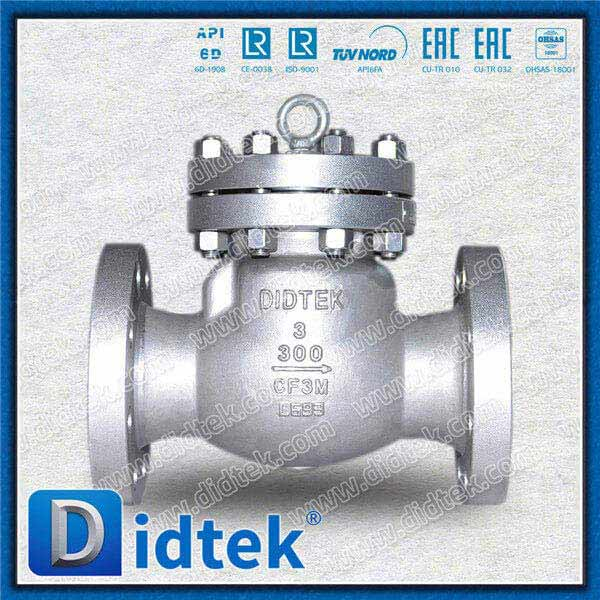

Considérez ce composant comme la dernière ligne de défense de votre pipeline. Un clapet anti-retour en acier inoxydable permet au fluide de s'écouler dans une seule direction. Ce fonctionnement unidirectionnel empêche efficacement le flux inverse, un phénomène qui détruit facilement les pompes ou les compresseurs en aval. Ce qui distingue cette vanne des alternatives standard au carbone est sa composition métallurgique unique.

Pour être officiellement classé comme inoxydable, l"alliage d"acier doit contenir un minimum de 10,5 pour cent de chrome. Lorsqu’il est exposé à l’oxygène, ce chrome réagit pour former une couche passive microscopique et auto-cicatrisante d’oxyde de chrome sur la surface métallique. Cette barrière invisible bloque activement la rouille et la dégradation chimique. Les qualités de moulage industrielles courantes incluent ASTM A351 CF8M et CF3M. Ces qualités utilisent des éléments supplémentaires comme le nickel et le molybdène pour améliorer des mesures de performances spécifiques sous de fortes contraintes.

Le mécanisme interne repose entièrement sur la dynamique des fluides plutôt que sur un actionnement externe. En fonction de la conception interne, la pression vers l"avant du fluide force la vanne à s"ouvrir. Une fois que le débit s"arrête ou tente de s"inverser, la gravité ou la tension du ressort force le disque à revenir dans l"anneau de siège renouvelable, scellant hermétiquement le pipeline.

Résistance à la corrosion inégalée

Le principal avantage technique de ce matériau est sa profonde résistance à l’oxydation et aux attaques chimiques. Plus précisément, le grade 316 contient 2 à 3 pour cent de molybdène. Cet ajout le rend très efficace pour résister à la corrosion par piqûres et fissures dans les environnements riches en chlorures. Elle reste donc une spécification essentielle pour la gestion des milieux agressifs tels que les solutions acides, les produits chimiques alcalins et l’eau de mer brute.

Polyvalence aux températures extrêmes

Les aciers inoxydables austénitiques font quelque chose de remarquable. Ils conservent leur intégrité mécanique malgré des variations de température massives. Contrairement aux alliages de carbone standard, ils ne subissent pas la transition ductile à fragile qui provoque des fissures catastrophiques soudaines. Ils fonctionnent exceptionnellement bien dans des environnements cryogéniques jusqu"à moins 320 degrés Fahrenheit tout en maintenant simultanément la stabilité structurelle dans les applications de traitement à haute température.

Sanitaire et facile à nettoyer

La surface non poreuse et hautement polie empêche l"accumulation de bactéries et de biofilm. Cette caractéristique hygiénique en fait une exigence obligatoire pour les industries agroalimentaire, des boissons et pharmaceutique. Il résiste facilement aux lavages chimiques agressifs et à la stérilisation à la vapeur exigée par les normes sanitaires strictes de la FDA et 3-A.

Qu"est-ce qu"un clapet anti-retour en acier au carbone ?

Fabriqué à partir d'un alliage composé principalement de fer et de carbone, un clapet anti-retour en acier au carbone est conçu pour une résistance brute. Contrairement à son homologue en acier inoxydable, il lui manque la teneur élevée en chrome nécessaire pour former une couche anticorrosion passive. Dans la tuyauterie industrielle lourde, les qualités de coulée standard comme ASTM A216 WCB ou WCC sont fréquemment utilisées par les ingénieurs en tuyauterie pour les conduites de grand diamètre allant de 2 pouces à 36 pouces.

La teneur spécifique en carbone détermine la dureté et la résistance à la traction du matériau. Des niveaux de carbone plus élevés donnent un corps de vanne beaucoup plus dur, même si cela réduit légèrement la ductilité globale. Ces vannes fonctionnent en utilisant exactement les mêmes mécanismes fondamentaux pour empêcher le reflux, mais elles sont déployées dans des conditions environnementales totalement différentes.

Résistance à la traction exceptionnelle

L"acier au carbone est mondialement reconnu pour ses propriétés mécaniques exceptionnelles. Il offre une résistance à la traction et une limite d"élasticité exceptionnelles. Cela permet au couvercle boulonné robuste et au corps de vanne de résister à une immense pression interne et à des contraintes mécaniques extrêmes sans se déformer. Il répond facilement aux normes de pression ASME de classe 150 à 2 500, ce qui en fait le matériau de choix pour les pipelines de transport transfrontaliers.

Tolérance aux températures élevées

Pour les applications impliquant des systèmes à fluide thermique, de la vapeur surchauffée ou des hydrocarbures à haute température, ce matériau fonctionne admirablement. Les qualités standard peuvent fonctionner en toute sécurité dans des environnements atteignant jusqu"à 800 degrés Fahrenheit sans perdre leurs capacités de résistance à la pression. Une telle stabilité thermique garantit un fonctionnement sûr et continu dans les centrales électriques et les raffineries de pétrole.

Rentabilité

Du strict point de vue des achats, l’acier au carbone est nettement plus économique à fabriquer et à acheter. Les matières premières sont abondantes et moins chères. De plus, le processus d’usinage est généralement moins complexe et use les outils plus lentement. Pour les méga-projets industriels massifs nécessitant des centaines de vannes de grand diamètre, l’utilisation d’acier au carbone réduit considérablement les dépenses d’investissement initiales.

Le piège : la sensibilité à la rouille

La principale limitation est sa grave vulnérabilité à l’oxydation. Lorsqu’il est exposé à l’humidité, à l’oxygène ou à des produits chimiques corrosifs, l’acier au carbone non traité rouillera, s’entartrera et se dégradera rapidement. Pour atténuer ce défaut fatal, ces vannes doivent être utilisées strictement pour des fluides non corrosifs comme l"huile lubrifiante ou le gaz naturel sec. Alternativement, ils doivent être méticuleusement protégés avec des revêtements extérieurs spécialisés et des inhibiteurs de rouille.

Tendances mondiales de l’industrie et évolutions du marché

Des analyses récentes du marché industriel indiquent un changement notable dans les stratégies mondiales d’approvisionnement en tuyauterie. Avec l’expansion rapide des initiatives en matière d’énergie verte, telles que le traitement de l’hydrogène vert et les usines avancées de dessalement par osmose inverse, il existe une demande croissante d’alliages inoxydables et duplex de haute qualité. Les ingénieurs des installations modernes donnent de plus en plus la priorité aux coûts du cycle de vie à long terme plutôt qu’aux dépenses d’investissement initiales afin de respecter une conformité environnementale plus stricte et des mandats zéro fuite.

En revanche, l’acier au carbone standard continue de détenir une part de marché mondiale considérable. Cette demande est fortement motivée par l’expansion incessante des infrastructures mondiales de gaz naturel liquéfié et des pipelines pétrochimiques traditionnels. Dans ces secteurs, le confinement des hautes pressions et la solidité structurelle brute restent les principales préoccupations absolues. Nous observons également une tendance selon laquelle les équipes d"approvisionnement privilégient les fabricants disposant de contrôles internes stricts en matière de fonderie, garantissant ainsi que la chimie des éléments traces répond aux normes strictes API et ASME, quel que soit l"alliage choisi.

Comparaison face à face : évaluation des métaux

Pour faciliter des décisions d"ingénierie objectives, les équipes d"approvisionnement doivent évaluer ces matériaux selon des mesures de performance standardisées. Vous trouverez ci-dessous une ventilation comparative de leurs principales caractéristiques dans un contexte industriel.

Corrosion et résistance chimique

Dans les environnements humides, chimiques ou offshore, l’acier inoxydable est le gagnant incontesté. Sa couche passive d"oxyde de chrome offre une protection continue et auto-réparatrice contre la dégradation interne et externe. L"acier au carbone est strictement réservé aux milieux non corrosifs. Si l"acier au carbone est utilisé dans un système d"eau sans revêtement interne épais, l"oxyde de fer contaminera inévitablement le flux de fluide. Cette rouille finit par compromettre la limite de pression structurelle.

Pressions et températures nominales

Les deux matériaux supportent facilement des pressions extrêmes, fréquemment classées jusqu"à la classe ASME 2500. Cependant, leur gestion de la température dicte leur application. L"acier au carbone est excellent pour les environnements à haute température comme les conduites de vapeur des chaudières, mais devient dangereusement cassant à des températures inférieures à zéro. À l’inverse, l’acier inoxydable conserve sa ductilité dans les applications cryogéniques, ce qui le rend obligatoire pour les systèmes de manipulation de l’azote liquide.

Méthodes de fabrication : acier forgé ou acier moulé

Au-delà de la composition chimique brute, le procédé de fabrication modifie fondamentalement les propriétés mécaniques de la vanne. Les deux alliages peuvent être formés par forgeage ou par moulage. Le choix optimal dépend fortement de la taille du tuyau et de la pression du système.

La conception forgée

Le forgeage consiste à façonner des blocs de métal solides en utilisant une énergie thermique et mécanique localisée extrême. Cette force de compression intense aligne la structure des grains du métal sur le contour de la valve, ce qui donne un matériau très dense et uniforme.

Le principal avantage d’un clapet anti-retour en acier forgé est l’élimination complète des vides internes, des poches de gaz et de la porosité. Conforme aux normes strictes API 602, cela crée un composant avec une intégrité structurelle et une résistance à la fatigue supérieures. Étant donné que le coût de forgeage de composants massifs est prohibitif, ces vannes sont généralement limitées aux canalisations de petit diamètre, généralement d'un demi-pouce à 2 pouces. Ils constituent la norme absolue pour les applications à haute pression extrême telles que les systèmes hydrauliques et les conduites d'instrumentation des classes 800 à 1 500.

La conception du casting

Le moulage consiste à faire fondre l’alliage d’acier à l’état liquide et à le verser dans un moule en sable ou en céramique préconçu. Une fois le métal refroidi et solidifié, il est éjecté du moule et usiné selon ses tolérances finales rigoureuses.

Le moulage est très polyvalent et économique pour produire des géométries internes complexes et des composants à grande échelle. Pour les pipelines de plus de 2 pouces de diamètre, la fabrication en fonte est la méthode la plus pratique. Il est universellement utilisé pour les grands mécanismes d"oscillation à double plateau API 594 et API 6D où le forgeage serait physiquement impossible ou économiquement non viable.

Quelle est la place de la fonte ?

Alors que les alliages de haute qualité dominent les industries extrêmes, la fonte reste un incontournable dans les secteurs de l’ingénierie moins exigeants. La fonte contient une teneur en carbone plus élevée que l"acier standard, ainsi que du silicium pour faciliter le processus de coulée.

Le principal avantage de la fonte est sa haute coulabilité, son excellente usinabilité et son coût extrêmement faible. Il amortit efficacement les vibrations et fonctionne silencieusement dans les environnements commerciaux. Cependant, il possède une résistance à la traction nettement inférieure et est notoirement fragile. Il ne peut tout simplement pas résister à des chocs mécaniques sévères, à des coups de bélier soudains ou à des pressions extrêmement élevées sans se fracturer.

Par conséquent, la fonte doit être spécifiée pour les applications à basse pression et à température ambiante. Il s"agit de la norme industrielle incontestée pour les réseaux de distribution d"eau municipaux, les systèmes CVC commerciaux et les installations de base de gestion des eaux usées. Pour ces applications, il constitue une solution fiable et économique sans suringénierie du système.

Applications industrielles : guide de sélection des matériaux

La sélection du bon matériau nécessite d"adapter méticuleusement les propriétés métallurgiques aux exigences spécifiques de votre secteur.

Pétrole, gaz et pétrochimie

Le traitement des hydrocarbures, le transport du pétrole brut et les conduites de gaz naturel impliquent généralement des pressions et des températures dangereusement élevées. Cependant, le support lui-même n"est pas corrosif. L"acier au carbone offre la résistance à la traction et la stabilité thermique nécessaires à un prix très compétitif. Pour les lignes d"instrumentation de petit calibre sur les plates-formes offshore, des variantes forgées sont utilisées pour gérer en toute sécurité les chutes de pression extrêmes.

Aliments, boissons et produits pharmaceutiques

L"hygiène est la préoccupation primordiale dans les industries hautement réglementées. L"équipement de traitement est soumis à de fréquentes procédures de nettoyage sur place et de vapeur sur place utilisant des agents de nettoyage alcalins et acides agressifs. L"alliage 316 résiste à ces produits chimiques caustiques, empêche l"adhésion bactérienne et est entièrement conforme aux réglementations strictes de la FDA.

Marine et dessalement

L"eau salée est très corrosive pour les métaux industriels standards. Dans les environnements marins, les plates-formes offshore et les usines de dessalement par osmose inverse, la concentration élevée de chlorure pique et détruit rapidement l"acier au carbone. Les nuances riches en molybdène ou les alliages Duplex offrent la défense nécessaire contre la fissuration par corrosion sous contrainte induite par les chlorures.

Analyse des coûts et retour sur investissement à long terme

Lorsque vous achetez des composants pour des systèmes de tuyauterie à grande échelle, vous ne devez pas seulement évaluer le prix d"achat initial. L’impact financier d’une vanne s’étend tout au long de son cycle de vie opérationnel. Comprendre le coût total de possession est essentiel pour réaliser un investissement judicieux.

Dynamique des prix initiaux des matériaux

Le coût initial est fortement dicté par le prix des matières premières et la complexité de la fabrication. La fonte représente l’option la plus économique. En montant dans le niveau de prix, l"acier au carbone offre un excellent équilibre entre prix abordable et résistance mécanique. Il offre une résistance à la traction robuste sans le prix élevé.

Au sommet du niveau de prix standard se trouve l’acier inoxydable. Le coût initial plus élevé est dû à l’inclusion d’éléments d’alliage coûteux comme le chrome, le nickel et le molybdène. De plus, ce métal est notoirement difficile à usiner. Il a tendance à durcir pendant la fabrication, ce qui nécessite des outils de coupe spécialisés et des vitesses d"usinage plus lentes. Cela augmente par la suite les frais généraux de main-d’œuvre et de production.

Coût total de possession et réalité du terrain

Même si une unité en acier au carbone peut permettre à un projet d"économiser 30 % sur les coûts d"achat initiaux, son installation dans un environnement inapproprié entraîne un retour sur investissement désastreux.

Imaginez une installation traitant des eaux usées légèrement acides. Si un composant en carbone de qualité inférieure est installé pour réduire les coûts initiaux, le milieu acide corrode rapidement l"axe de charnière interne. En quelques mois, le mécanisme interne se dégrade, entraînant une défaillance mécanique et un flux inversé. Les conséquences financières comprennent :

• Temps d'arrêt du système : l'arrêt de la production pour isoler et remplacer l'unité défaillante peut coûter des dizaines de milliers de dollars par heure en perte de revenus.
• Coûts de main-d'œuvre : le déploiement de personnel de maintenance spécialisé pour les réparations d'urgence est nettement plus coûteux que l'entretien de routine.
• Risques pour la sécurité : le reflux dans les conduites de produits chimiques entraîne des dommages catastrophiques aux pompes, des déversements dans l'environnement et de graves responsabilités en matière de sécurité.

Dans des environnements corrosifs, investir initialement dans un composant hautement allié garantit des décennies de fonctionnement fiable. Le coût initial plus élevé est rapidement compensé par l’élimination totale des coûts de remplacement et des temps d’arrêt.

Quatre étapes pour spécifier le bon composant

La sélection de la bonne conception est un exercice d’ingénierie précis. Une approche systémique garantit que le composant choisi fonctionne en toute sécurité dans les paramètres définis du réseau de canalisations.

Analyser le milieu fluide

La composition chimique et l’état physique du fluide représentent les facteurs les plus critiques. Si le système transporte des acides, des alcalis, des chlorures ou des produits chimiques réactifs, les métaux fortement alliés ne sont pas négociables. Pour les hydrocarbures non corrosifs et la vapeur surchauffée, le carbone est la norme industrielle.

Déterminer les valeurs nominales de pression et de température

Chaque vanne industrielle doit être conforme à des normes de pression-température strictes, généralement régies par l"ASME B16.34. À mesure que la température du fluide augmente, la pression maximale admissible que le corps peut contenir en toute sécurité diminue. Assurez-vous que le matériau ne perdra pas sa résistance à la traction à haute température ou ne deviendra pas dangereusement cassant par froid cryogénique.

Choisissez le mécanisme interne

Le mécanisme interne doit correspondre à la vitesse d"écoulement, à l"orientation du tuyau et à la chute de pression admissible. Les conceptions pivotantes sont idéales pour les tuyaux horizontaux et génèrent une perte de charge minimale. Les conceptions de levage sont très efficaces dans les systèmes à haute pression et à pulsations rapides. Les configurations à double plaque sont excellentes pour minimiser les coups de bélier et économiser de l"espace.

Sélectionnez le processus de fabrication

Déterminez si le métal doit être forgé ou coulé. Pour les pipelines de moins de 2 pouces soumis à une pression extrême, spécifiez un corps forgé pour une densité et une résistance à la fatigue maximales. Pour les tuyaux à pression standard ou de plus grand diamètre, la fabrication moulée offre le meilleur équilibre entre performances de débit et économie.

Conclusion

Il n’existe pas de matériau parfait sur le marché. Une ingénierie réussie repose sur la sélection du composant exact adapté à vos paramètres opérationnels. L’acier au carbone est incontesté pour les tâches industrielles à haute pression et non corrosives. À l’inverse, l’acier inoxydable hautement allié agit comme un bouclier ultime contre la corrosion chimique, la contamination sanitaire et les températures cryogéniques extrêmes.

Équilibrer le budget de votre projet nécessite une analyse stricte de l’environnement opérationnel. Une sur-spécification gaspille du capital, tandis qu’une sous-spécification garantit une défaillance prématurée du système. Pour garantir que votre système de tuyauterie reste sûr, conforme et structurellement solide pour les décennies à venir, explorez la gamme complète de solutions techniques chez Didtek Valve et faites correspondre vos spécifications exactes avec nos produits de pointe.

FAQ

Puis-je utiliser une vanne en acier au carbone pour les applications d"eau potable ?

Il est fortement déconseillé d’utiliser de l’acier au carbone standard non traité pour les systèmes d’eau potable. Ce matériau est très sensible à l’oxydation lorsqu’il est exposé à l’humidité et à l’oxygène. Au fil du temps, les surfaces internes rouilleront, entraînant l’écaillage de l’oxyde de fer dans l’approvisionnement en eau. Cela contamine l"eau potable et compromet l"intégrité structurelle du pipeline. L’acier inoxydable est le choix optimal en raison de ses propriétés hygiéniques. Alternativement, la fonte recouverte d"un époxy de qualité alimentaire certifié NSF/ANSI 61 constitue un substitut rentable.

Un corps forgé est-il meilleur qu"un corps moulé ?

Aucune des deux méthodes de fabrication n’est universellement meilleure. Ils répondent à des exigences d’ingénierie totalement différentes. Un corps forgé est fabriqué en appliquant une pression extrême sur un métal solide, en alignant la structure des grains et en éliminant les vides microscopiques. Cela rend les composants forgés incroyablement solides et idéaux pour les applications de petit diamètre et à haute pression comme les tuyauteries de classe 800. Les corps moulés sont créés en versant du métal en fusion dans des moules. Ce procédé est très efficace pour produire des vannes de grand diamètre avec des formes internes complexes où le forgeage serait physiquement impossible.

Pourquoi une vanne en acier inoxydable est-elle plus chère ?

Le coût des primes dépend du prix des matières premières et de la complexité de la fabrication. L"alliage nécessite des quantités importantes d"éléments coûteux, notamment du chrome, du nickel et du molybdène. De plus, c’est un matériau résistant et ductile qui a tendance à durcir lors de l’usinage. Cela oblige les fabricants à utiliser des outils de coupe spécialisés à forte usure et à des vitesses de production plus lentes, ce qui augmente considérablement les coûts de main-d"œuvre et les frais généraux.

Comment empêcher mes vannes en acier au carbone de rouiller ?

La prévention de la rouille nécessite de s’attaquer à la fois aux environnements extérieurs et intérieurs. À l’extérieur, la carrosserie peut être protégée de l’humidité atmosphérique en appliquant des revêtements protecteurs de qualité industrielle, tels que des apprêts riches en zinc ou des peintures époxy. En interne, la prévention repose entièrement sur la compatibilité des fluides. Vous ne pouvez pas peindre de manière fiable les pièces mobiles internes, car le frottement constant de la charnière et du disque use rapidement le revêtement. Par conséquent, ils ne doivent être utilisés qu’avec des supports non corrosifs et non oxygénés pour éviter toute dégradation interne.

Quelle est la durée de vie d’un clapet anti-retour industriel ?

La durée de vie dépend fortement de l"environnement d"exploitation, de la vitesse du fluide et du choix des matériaux. Un composant en acier inoxydable correctement spécifié dans un système de fluide propre peut facilement durer de 15 à 20 ans avec un minimum d"entretien. Cependant, si une vanne est soumise à une cavitation importante, à des coups de bélier fréquents ou à des fluides très abrasifs sans garniture durcie appropriée, sa durée de vie peut être réduite à quelques mois seulement. L’inspection de routine de l’axe de charnière et des surfaces d’appui est essentielle pour la longévité.

Puis-je remplacer une vanne en acier au carbone par une vanne en acier inoxydable ?

Oui, la mise à niveau vers un alliage supérieur est généralement acceptable et souvent recommandée si vous rencontrez des problèmes de corrosion prématurés. Étant donné que les vannes industrielles sont fabriquées selon des dimensions face à face standardisées, telles que API 594 ou ASME B16.10, un remplacement en acier inoxydable se boulonnera physiquement exactement dans le même espace de pipeline. Cependant, vous devez vérifier que la nouvelle vanne répond aux valeurs nominales de pression et de température requises pour votre système spécifique.
