Clapets anti-retour API 594 et API 602 : normes et sélection

Des pannes imprévues de vannes peuvent déclencher des arrêts massifs d’installations industrielles. Ces événements catastrophiques coûtent aux installations des millions en pertes de production et en amendes environnementales. Le choix d’une mauvaise norme de fabrication menace l’intégrité des pipelines et perturbe les opérations quotidiennes. Les responsables des achats et les ingénieurs de terrain doivent comprendre les strictes divergences techniques entre les spécifications de l’industrie pour prendre des décisions d’achat éclairées.

Qu"est-ce qu"un clapet anti-retour API 594 ? Comprendre la norme

La norme 594 de l"American Petroleum Institute est une spécification mondialement reconnue qui dicte la conception, les matériaux, les dimensions face à face et les exigences de test pour des clapets anti-retour spécifiques. Conçues principalement pour empêcher le reflux tout en minimisant l"empreinte physique, ces unités sont un élément essentiel des réseaux de tuyauterie modernes. Contrairement aux conceptions traditionnelles à clapet pivotant qui exigent des corps lourds et allongés, les variantes API 594 s"adaptent de manière compacte entre les brides de tuyaux. Cette configuration réduit considérablement à la fois le poids structurel et l"espace d"installation requis.

L"essor de la conception à double plaque

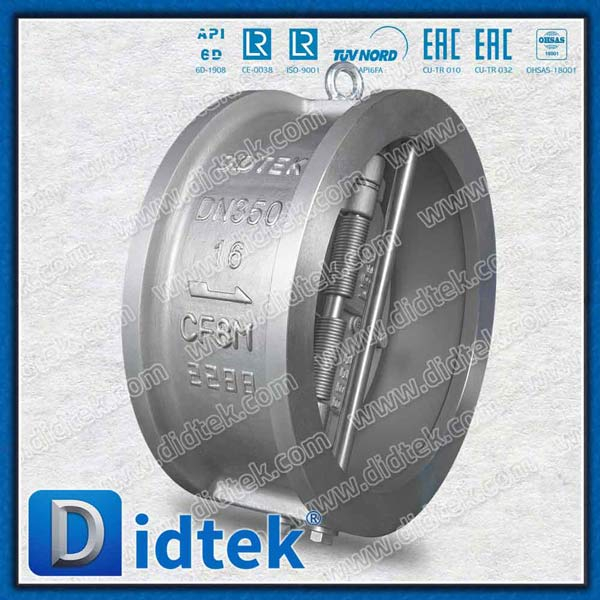

Parmi les différentes configurations couvertes par cette norme, le clapet anti-retour à double plaque API 594 est devenu le choix dominant dans les installations industrielles contemporaines. Imaginez une équipe de maintenance suspendue sur un échafaudage à cinquante pieds au-dessus du sol d'une raffinerie. Manœuvrer un chèque swing traditionnel volumineux dans cet environnement est un cauchemar logistique. En revanche, la conception à double plaque de type plaquette utilise deux disques semi-circulaires à ressort. Ces plaques se replient pendant l'écoulement vers l'avant et se ferment dès que la vitesse du fluide diminue.

Les avantages vont bien au-delà de la simple réduction de poids. Plus précisément, cette configuration offre une chute de pression nettement inférieure et présente des caractéristiques cruciales de non-claquement. Cela protège les pompes en aval des chocs hydrauliques. Pour se conformer aux réglementations environnementales strictes, les installations modernes spécifient fréquemment des conceptions en acier forgé F2 sans retenue ou en acier moulé SS CF8M. Ces constructions sans retenue éliminent les trous externes dans le corps de la vanne, supprimant ainsi complètement les voies de fuite atmosphérique potentielles.

Composants et mécanismes essentiels

L"anatomie de cette valve est optimisée pour une réponse rapide et fiable. Les composants principaux comprennent un corps cylindrique, des plaques doubles, un axe de charnière central, une goupille d"arrêt pour éviter une course excessive et des ressorts de torsion à haute résistance. À mesure que le flux vers l’avant décélère, la tension du ressort déclenche la fermeture avant que le fluide ne puisse s’inverser complètement. Ce mécanisme proactif est exceptionnellement efficace pour atténuer les coups de bélier. Le coup de bélier est une onde de choc hydraulique destructrice capable de rompre les joints de tuyaux et d’endommager les instruments sensibles.

Explorer la norme API 602 sur les clapets anti-retour

Alors que la norme précédente s"adresse aux grandes tailles et aux conceptions de plaquettes, l"API 602 s"adresse à un créneau d"ingénierie complètement différent. Il s"agit de la spécification définitive pour les vannes compactes et robustes, strictement appliquées aux systèmes de tuyauterie de petit diamètre. En règle générale, cela englobe la taille nominale du tuyau 4 et inférieure.

Caractéristiques de conception et résistance forgée

Parcourez n’importe quel dérapage d’injection de produits chimiques dense et vous repérerez sans aucun doute ces unités robustes gardant les lignes de dérivation. Un clapet anti-retour API 602 se caractérise par sa construction robuste en acier forgé. Le processus de forgeage façonne le métal sous des forces de compression localisées extrêmes. Cela aligne la structure du grain et élimine les vides internes ou la porosité que l'on retrouve souvent dans les alternatives coulées. Par conséquent, des matériaux comme ASTM A105 ou F316 présentent une résistance à la traction exceptionnelle, ce qui les rend très résistants à la fatigue thermique et aux chocs mécaniques.

Selon cette norme, les vannes se répartissent généralement en trois catégories fonctionnelles. Les types à piston utilisent un mécanisme coulissant excellent pour amortir les pulsations de débit sévères. Les types à bille comportent un élément sphérique très efficace pour les fluides à haute viscosité. Enfin, les types à balançoire utilisent un disque traditionnel, adapté aux conduites à faible vitesse où la minimisation des chutes de pression est la principale préoccupation.

Tendances de l"industrie : la transition vers des pièces forgées en alliages élevés

L"analyse des changements récents dans les secteurs pétrochimiques et offshore révèle une tendance industrielle distincte vers la spécification de matériaux fortement alliés pour les infrastructures de petit calibre. À mesure que l’extraction de pétrole et de gaz pénètre dans des environnements plus profonds, plus chauds et plus corrosifs, l’acier au carbone standard est fréquemment remplacé. Les champs à haute teneur en sulfure d’hydrogène exigent des limites impénétrables. Les sous-traitants en ingénierie s"appuient de plus en plus sur la norme stricte API 602 pour garantir que les alliages exotiques comme l"acier inoxydable Duplex et l"Inconel sont forgés parfaitement. Cette tendance est fortement motivée par les initiatives mondiales visant à atteindre zéro émission fugitive dans les applications médiatiques mortelles.

API 594 vs API 602 : explication des différences fondamentales

Pour aider les chefs de projet et les équipes d’approvisionnement à évaluer ces deux options, il est essentiel de comprendre leurs divergences techniques fondamentales. La décision se résume rarement à une préférence. Ceci est strictement dicté par les paramètres du système.

Gamme de tailles et empreinte spatiale

Le différenciateur le plus immédiat est l’échelle. L"API 594 est conçue pour un débit massif, couvrant une vaste gamme de tailles qui s"étend bien au-delà de la tuyauterie standard. A l’inverse, l’API 602 est exclusivement dédiée aux réseaux de petit calibre. Si un projet nécessite un pipeline de grand diamètre, la norme sur tranche est le choix automatique.

Matériaux de fabrication : moulés ou forgés

Étant donné que le forgeage de composants extrêmement grands est coûteux et techniquement complexe, les vannes de grand diamètre utilisent généralement de l"acier moulé. Cependant, les conditions de haute pression inhérentes aux canalisations de petit diamètre exigent une densité structurelle que seul l"acier forgé peut offrir. Bien que des vannes API 594 forgées existent pour des applications spécifiques à service sévère, le moulage reste la principale méthode de fabrication pour les plus grandes tailles.

Dimensions d"installation et face à face

Les vannes Wafer sont ingénieusement conçues pour se glisser parfaitement entre les brides de tuyaux existantes, nécessitant un support structurel minimal. Les vannes forgées de petit diamètre, malgré leur taille globale réduite, comportent souvent des extrémités filetées NPT, à emboîtement soudé ou à brides intégrées. Par rapport à leur taille nominale de tuyau, ils possèdent des dimensions face à face plus longues pour accueillir des chapeaux lourds boulonnés ou soudés.

Pressions nominales de décodage : de la classe 600 à la classe 2500

Les deux normes doivent respecter la norme ASME B16.34, qui établit des valeurs pression-température strictes basées sur les matériaux de construction. La sélection de la classe de pression appropriée est un mandat de sécurité non négociable qui a un impact direct sur l"intégrité de l"usine.

Applications pour pressions modérées à élevées

La désignation Classe 600 indique une pression de service maximale autorisée robuste. À température ambiante, un clapet anti-retour en acier au carbone de classe 600 peut généralement résister à des pressions allant jusqu'à environ 1 480 psig. Ces unités servent de bêtes de somme aux secteurs intermédiaire et aval. Vous les trouverez fréquemment installés dans les systèmes d’alimentation en eau des chaudières, les installations de traitement du pétrole à pression modérée et les conduites de transmission intermédiaires. Ils offrent un équilibre optimal entre épaisseur de paroi et rentabilité.

Environnements extrêmes et service sévère

De plus, lorsque les paramètres opérationnels repoussent les limites métallurgiques, un clapet anti-retour classe 2500 devient obligatoire. Conçues pour supporter des pressions volatiles approchant 6 170 psig à des températures ambiantes, ces unités présentent des parois exceptionnellement épaisses. Ils utilisent des boulons robustes et des matériaux de sièges spécialisés conçus pour résister à de graves déformations. Ils sont indispensables sur les plates-formes offshore, dans les systèmes d'injection de vapeur à haute pression et dans les unités de traitement chimique en service intensif où une déformation structurelle entraînerait des éruptions catastrophiques.

Guide de sélection : Comment choisir entre les normes

La sélection du bon clapet anti-retour est une décision technique stricte basée sur la dynamique des fluides, la disponibilité spatiale et les protocoles de sécurité. Les ingénieurs de terrain doivent suivre une approche structurée pour garantir des performances optimales.

Évaluer la taille du pipeline et les limites d’espace

Le filtre principal est la taille nominale du tuyau. En règle générale, pour les pipelines d"une taille supérieure à la taille nominale 4, la conception des tranches est la norme par défaut. De plus, si la zone d"installation présente des contraintes spatiales sévères, comme une salle des pompes bondée, la dimension compacte face à face est très avantageuse. Pour les conduites de taille nominale de tuyau 2 ou inférieure, la norme forgée de petit calibre est presque certainement requise.

Évaluer les médias, la pression et la température

Les fluides hautement corrosifs, les composés organiques volatils ou les pressions extrêmes nécessitent le corps dense et non poreux d"une vanne forgée. Cette structure empêche la perméation des médias internes et résiste au fluage à haute température. La nature du fluide dicte directement la qualité du matériau et la norme de construction requise.

Analyser les caractéristiques de débit et la chute de pression

Les ingénieurs doivent soigneusement calculer les chutes de pression acceptables dans le système de tuyauterie. Les doubles plaques de conception aérodynamique minimisent la résistance à l"écoulement, réduisant ainsi considérablement la consommation d"énergie de la pompe au fil du temps. De plus, si un système est sujet à des inversions de débit rapides en aval des pompes alternatives, la fermeture assistée par ressort est bien supérieure pour arrêter les ondes de choc hydrauliques avant qu"elles ne puissent se former complètement.

L"importance du contrôle qualité et des certifications dans les projets EPC

L"achat de matériel qui tombe en panne lors de la mise en service peut entraîner des millions de dollars de retards dans les projets, des amendes environnementales et de graves risques pour la sécurité. Par conséquent, un contrôle qualité vérifié est primordial pour les entrepreneurs en approvisionnement en ingénierie et en construction.

Répondre aux normes mondiales et aux objectifs environnementaux

Une tendance importante du secteur est la poussée agressive vers la conformité environnementale, sociale et de gouvernance. Les projets modernes exigent zéro émission fugitive. Par conséquent, les ingénieurs spécifient de plus en plus des conceptions sans dispositif de retenue qui éliminent complètement les pénétrations externes du corps. Les produits doivent subir des tests supplémentaires rigoureux tels que API 598 pour confirmer l"intégrité de la coque et la capacité d"assise sous de fortes surpressions hydrostatiques et pneumatiques.

Vérification des informations d"identification du fabricant

Il est essentiel de s’approvisionner auprès de fabricants réputés et soigneusement sélectionnés. Les équipes d'approvisionnement doivent rechercher la certification ISO 9001, la conformité CE PED pour les marchés européens et le monogramme officiel API. L'examen des certificats vérifiés de fabrication de vannes garantit que le produit livré respecte strictement la composition métallurgique requise, les tolérances d'usinage précises et les protocoles de test documentés.

Maintenance, dépannage et coût total de possession

Le prix d"achat initial ne représente qu"une fraction du coût total de possession d"une vanne. Les exigences de maintenance à long terme, les remplacements de pièces et les temps d"arrêt potentiels influencent fortement les budgets opérationnels.

Maintenir les conceptions de plaquettes et de plaques doubles

Ces unités nécessitent généralement peu d’entretien en raison d’une structure interne rationalisée dépourvue de pièces mobiles externes. Cependant, les équipes de maintenance doivent surveiller en permanence la fatigue des ressorts de torsion internes, en particulier dans les écoulements très turbulents où se produit un flottement des plaques. Des ressorts dégradés retardent la fermeture, réintroduisant le risque de coup de bélier. L"utilisation de configurations sans dispositif de retenue réduit considérablement le coût total de possession en éliminant le besoin de remplacer périodiquement les bouchons ou les joints externes.

Entretien des vannes forgées de petit diamètre

L"entretien de routine des unités forgées de petit calibre tourne généralement autour du joint du chapeau et de l"usure interne du siège. Dans les applications à haute température, les surfaces des sièges peuvent subir une érosion au fil du temps. Pour les types à chapeau boulonné, le cycle thermique provoque un relâchement du joint, nécessitant un resserrage programmé des boulons pendant les arrêts de l"usine. Dans les systèmes à fluides mortels, les ingénieurs optent fréquemment pour des variantes à capot soudé. Bien qu"irréparables en ligne, ils garantissent l"absence de fuite pendant toute leur durée de vie, réduisant ainsi considérablement les frais de maintenance dans les environnements dangereux.

Conclusion

Un bon achat de vannes industrielles nécessite une compréhension approfondie des exigences opérationnelles de première ligne. La norme API 594 règne en maître sur les canalisations de grand diamètre, offrant des capacités d"économie d"espace inégalées, un poids réduit et une prévention supérieure des coups de bélier grâce à sa conception à double plaque à ressort. En revanche, la norme API 602 fournit l"intégrité structurelle forgée robuste nécessaire pour contenir en toute sécurité les hautes pressions et les fluides dangereux dans les systèmes de tuyauterie de petit diamètre. En évaluant soigneusement les classes de pression, la dynamique des fluides et les contraintes spatiales, les ingénieurs peuvent garantir la sécurité des pipelines à long terme et une efficacité optimale de l"usine.

FAQ Questions fréquemment posées

Quelle est la différence entre les clapets anti-retour API 594 et API 6D ?

L"API 594 se concentre principalement sur la conception, les dimensions et les valeurs pression-température des vannes à plaquettes, à cosses et à brides utilisées généralement dans les raffineries et les usines chimiques. Il est fortement associé aux conceptions à double plaque peu encombrantes. L"API 6D, quant à elle, est la spécification spécialement conçue pour les pipelines de transport de pétrole et de gaz longue distance. Les vannes API 6D nécessitent souvent une conception à passage intégral pour permettre les opérations de nettoyage et d"inspection du raclage des pipelines. Cette exigence de dégagement spécifique n"est généralement pas couverte par l"API 594.

Un clapet anti-retour à double plaque peut-il être installé verticalement ?

Oui, ils peuvent être installés dans des canalisations verticales, mais la direction du flux est un facteur technique critique. L’installation en conduites verticales avec flux ascendant est standard et très efficace. Cependant, si la ligne verticale présente un écoulement descendant, des modifications spéciales sont nécessaires. Le fabricant doit utiliser des ressorts plus lourds spécialement calibrés pour garantir que les plaques peuvent se fermer en toute sécurité contre la force de gravité et le poids du fluide.

Que signifie le système sans retenue dans la conception des vannes ?

Dans les configurations standard, l"axe de charnière et la goupille d"arrêt sont insérés dans des trous percés entièrement dans le corps de la vanne, qui sont ensuite scellés avec des bouchons filetés. Une conception sans dispositif de retenue signifie qu"aucun trou n"est percé à travers l"enceinte de pression extérieure. Les broches internes sont fixées à l"aide d"un support interne ou d"un anneau de retenue. Cette conception est cruciale pour les applications toxiques ou à haute pression, car elle élimine complètement tout chemin de fuite potentiel vers l"atmosphère, empêchant ainsi les émissions fugitives.

Un clapet anti-retour classe 2500 est-il toujours forgé ?

Dans les tailles nominales de tuyaux plus petites régies par l"API 602, ils sont presque exclusivement fabriqués à partir d"acier forgé pour garantir la densité et la résistance requises pour supporter des pressions extrêmes. Cependant, dans les tailles plus grandes régies par l"API 594, les vannes de classe 2500 peuvent être fabriquées en acier moulé. Tant que le processus de coulée est rigoureusement contrôlé et que l"épaisseur de paroi, la qualité des matériaux et les tests non destructifs répondent aux exigences strictes de la norme ASME B16.34, les vannes coulées sont entièrement capables de gérer en toute sécurité des pressions extrêmes.

Quelle norme est la meilleure pour prévenir les coups de bélier ?

La conception à double plaque selon API 594 est intrinsèquement supérieure pour prévenir les coups de bélier par rapport aux clapets anti-retour standards. Un coup de bélier se produit lorsque le flux inverse claque un disque, créant une onde de choc destructrice. Étant donné que la conception à double plaque utilise de puissants ressorts de torsion, les plaques sont forcées de se fermer dès que la vitesse d"écoulement vers l"avant tombe à zéro. Cette fermeture assistée par ressort garantit la fermeture complète de la conduite avant qu"un flux inverse ne puisse se produire, atténuant ainsi les conditions provoquant un choc hydraulique.

Les vannes API 594 et API 602 peuvent-elles être utilisées de manière interchangeable ?

Non, ils répondent à des objectifs d’ingénierie totalement différents. L"API 594 est conçue pour les canalisations plus grandes où l"économie d"espace et la prévention des coups de bélier sont des priorités. L"API 602 est strictement destinée aux systèmes de tuyauterie de petit diamètre nécessitant des parois forgées épaisses pour résister à des pressions et des chocs thermiques sévères. Leur échange entraînerait soit une impossibilité d’installation en raison de différences de taille, soit une défaillance structurelle catastrophique.

Quelles sont les exigences de test pour les clapets anti-retour API 594 et API 602 ?

Les deux normes exigent des tests rigoureux pour garantir la sécurité opérationnelle. Les fabricants suivent généralement la norme de test API 598, qui impose des tests de coque hydrostatiques à haute pression pour vérifier l"intégrité de la carrosserie et des tests de siège pneumatique à basse pression pour garantir l"absence de fuite. Les vannes destinées à un service sévère peuvent également subir des tests non destructifs supplémentaires comme une radiographie ou un ressuage pour confirmer l"absence de défauts métallurgiques microscopiques.
