Clapet anti-retour haute pression : classes de pression, matériaux et sélection

Saviez-vous qu’un refoulement incontrôlé peut détruire une pompe industrielle d’un million de dollars en quelques secondes seulement ? Les composants de plomberie standard échouent de manière catastrophique lorsqu’ils sont soumis à des contraintes industrielles extrêmes. Ils provoquent des fuites massives de fluides, des chocs hydrauliques destructeurs et des conditions de travail dangereuses. Dans ces environnements de service sévère, la spécification des clapets anti-retour haute pression appropriés n'est pas seulement une question d'efficacité opérationnelle. Il s'agit d'un mandat de sécurité strict.

Ce guide vous présente les principes d"ingénierie essentiels derrière ces contrôleurs de débit directionnels. Plus précisément, nous explorons les nuances des classes de pression ASME et ANSI. Nous analyserons les exigences métallurgiques des environnements extrêmes et fournirons un cadre rigoureux pour sélectionner la vanne exacte exigée par votre système de tuyauterie.

Qu"est-ce qu"un clapet anti-retour haute pression ?

À la base, il s’agit d’un dispositif de contrôle de débit automatique et directionnel. Il est méticuleusement conçu pour résister aux forces de tuyauterie internes extrêmes et aux environnements opérationnels difficiles. Contrairement aux variantes commerciales, ces composants de qualité industrielle présentent des parois de carrosserie nettement plus épaisses et des mécanismes internes fortement renforcés. Ils utilisent des technologies d"étanchéité avancées capables de contenir des milliers de livres par pouce carré.

S"appuyant entièrement sur la dynamique des fluides, le mécanisme interne s"ouvre automatiquement. Cela se produit au moment où la vitesse d"écoulement vers l"avant génère suffisamment de force pour vaincre la pression de fissuration et le poids physique de l"élément de fermeture. À l’inverse, lorsque le débit s’arrête brusquement ou tente de s’inverser, le disque interne ou le piston s’appuie rapidement contre le corps de la vanne. Cette action ferme hermétiquement le pipeline pour empêcher le reflux. Il ne nécessite absolument aucun actionnement externe, alimentation électrique ou intervention manuelle de l"opérateur.

L’utilisation de vannes inadéquates dans ces scénarios exigeants présente de graves risques. Sous des contraintes extrêmes, les vannes standard subissent des modes de défaillance catastrophiques comme l"éclatement du siège. Cela se produit lorsque la surface d’étanchéité interne est physiquement arrachée. De plus, une dynamique des fluides imprévisible peut provoquer un violent broutage des valves. Cela conduit à une dégradation mécanique rapide et finalement à une rupture du corps.

Comprendre les classes et les valeurs nominales de pression des vannes

Dans le domaine de la tuyauterie industrielle, une classe de pression ne représente pas une limite fixe ou inflexible. Au lieu de cela, il fait référence à un système de classification standardisé régi par des organismes de réglementation comme l"American Society of Mechanical Engineers.

Pour bien comprendre ces classifications, les ingénieurs doivent évaluer l’indice pression-température. Selon la norme ASME B16.34, la pression de service maximale autorisée d"une vanne diminue de façon exponentielle à mesure que la température interne du système augmente. Étant donné que la limite d"élasticité de l"acier diminue sous des charges thermiques élevées, un composant capable de contenir en toute sécurité 1 500 PSI à température ambiante pourrait ne contenir que 1 000 PSI une fois que le système atteint 600 degrés Fahrenheit.

Déploiements de classe 300 et de classe 600

Les vannes classées pour les classes 300 et 600 constituent l’épine dorsale du confinement sous pression industrielle de niveau moyen à élevé. Vous trouverez fréquemment ces composants déployés dans les opérations de raffinage standard, les installations de traitement chimique modérées et les réseaux de distribution de vapeur moyenne pression.

Une vanne de classe 300 fabriquée en acier au carbone standard comme ASTM A105 peut généralement résister à environ 740 PSI à température ambiante. Cependant, à mesure que les températures de processus approchent 800 degrés Fahrenheit, cette limite autorisée diminue considérablement. En revanche, une vanne de classe 600 offre une construction nettement plus robuste. Il gère environ 1 480 PSI dans des conditions ambiantes. Cela en fait le choix privilégié pour les conduites de refoulement de compresseur exigeantes et les alimentations de chaudières à température élevée.

Confinement à haute pression extrême

Lorsque les processus industriels repoussent les limites de l'extrême gravité, les ingénieurs en tuyauterie doivent spécifier un clapet anti-retour de classe 2500 . Représentant l’une des pressions nominales les plus élevées disponibles dans la spécification ASME B16.34, ces actifs robustes sont dotés de parois de carrosserie extrêmement épaisses.

Pour éviter une décompression explosive, ils utilisent des brides à joint de type anneau ou des extrémités entièrement soudées bout à bout plutôt que des faces surélevées standard. À température ambiante, une vanne en acier au carbone de classe 2500 peut contenir en toute sécurité des pressions supérieures à 6 170 PSI. Par exemple, les conceptions forgées de haut niveau sont souvent conformes aux normes API 602, avec des corps forgés solides F316 ou A105 pour garantir une porosité nulle. Ces capacités extrêmes les rendent absolument indispensables pour les applications critiques telles que le forage pétrolier en eaux profondes et la production d’électricité supercritique. Dans ces secteurs, l’échec structurel n’est tout simplement pas une option.

Types courants de clapets anti-retour haute pression

La sélection du mécanisme interne approprié est tout aussi critique que l’identification de la pression nominale correcte. Différentes conceptions géométriques interagissent avec la vitesse du fluide et les chutes de pression de manière tout à fait unique. Une inadéquation entraîne ici de graves inefficacités hydrauliques.

Clapets anti-retour à battant

Fonctionnant via un disque articulé qui s’ouvre dans le sens du flux, cette conception est un incontournable de la tuyauterie industrielle. Lorsque l’élan vers l’avant cesse, la gravité combinée à la pression inverse force le disque à revenir sur son siège. Étant donné que cette conception offre un chemin d"écoulement relativement dégagé, il en résulte une chute de pression remarquablement faible à travers le corps de la vanne.

Ces unités dépendent fortement de la gravité. Par conséquent, ils sont strictement déployés dans des canalisations horizontales ou des canalisations verticales à flux ascendant. Pour les applications de liquides standards à haute pression, les ingénieurs spécifient fréquemment un clapet anti-retour à battant en acier moulé . Ceux-ci comportent généralement des corps ASTM A216 WCB et des garnitures 13Cr, conformes aux dimensions API 594 pour une intégrité structurelle prouvée.

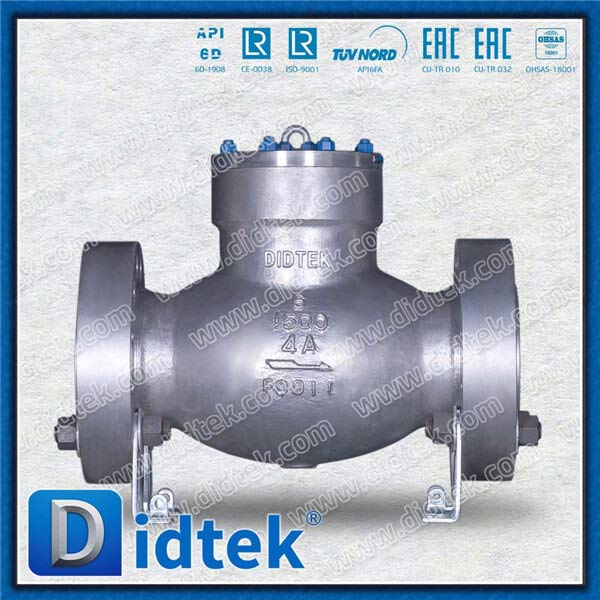

Clapets anti-retour à levage et à piston

Les conceptions à levage et à piston comportent un élément de fermeture qui se déplace verticalement le long d"un axe guidé avec précision. Le flux entrant entre sous le siège, soulevant le piston pour permettre le passage du fluide. Dès que le débit s"arrête, la contre-pression pousse fermement le piston vers le bas pour créer un joint exceptionnellement étanche.

Conçu spécifiquement pour les systèmes soumis à des chutes de pression élevées et à des inversions de débit fréquentes, la conception du piston guidé empêche activement l"usure mécanique. Étant donné que le processus de forgeage élimine les défauts internes microscopiques, les configurations de pistons forgés sont hautement privilégiées pour une résistance maximale dans les conduites de vapeur ou de gaz comprimé.

Clapets anti-retour à disque inclinable

En tant que variante spécialisée de la conception de balançoire traditionnelle, le disque inclinable pivote sur un axe positionné près de son centre de gravité. Cette géométrie unique permet à la vanne de s"ouvrir complètement à des vitesses d"écoulement plus faibles. Il se ferme ensuite en une fraction de seconde lorsque le flux s"inverse. Ce mécanisme de fermeture rapide est intentionnellement conçu pour atténuer les coups de bélier. Le coup de bélier est une onde de choc hydraulique destructrice qui se produit lorsqu’un fluide à haute pression est forcé de s’arrêter brusquement.

Matériaux clés pour les clapets anti-retour haute pression

Dans des environnements extrêmes, la densité des matériaux et la pureté métallurgique dictent la pression nominale absolue. Ils déterminent également la résistance à long terme à la fatigue thermique et à la corrosion chimique.

Acier forgé contre acier moulé

La méthodologie de fabrication modifie fondamentalement la façon dont l’acier se comporte sous d’immenses contraintes. L"acier forgé est façonné à partir de blocs métalliques solides soumis à une chaleur et une pression mécanique extrêmes. Ce processus intense aligne la structure du grain et élimine la porosité interne. Par conséquent, l’acier forgé est le choix obligatoire pour les vannes de plus petit diamètre fonctionnant dans des environnements extrêmes de classe 1500 et classe 2500.

En revanche, l’acier moulé est créé en versant du métal en fusion dans un moule. Bien que possédant intrinsèquement une structure de grain moins uniforme, la coulée reste la seule méthode économiquement viable pour fabriquer des vannes haute pression de grand diamètre. Pour garantir la sécurité, les vannes moulées de haute qualité sont soumises à des tests non destructifs rigoureux comme la radiographie industrielle.

Acier inoxydable et alliages exotiques

Lorsque d’immenses pressions se mélangent à des fluides très agressifs, l’acier au carbone standard se dégrade rapidement. Les aciers inoxydables austénitiques offrent une résistance modérée pour l’eau à haute pression et les conduites de produits chimiques doux. Cependant, les environnements offshore nécessitent souvent des aciers inoxydables Duplex ou Super Duplex. Ceux-ci fournissent une double microstructure offrant une résistance exceptionnelle à la fissuration par corrosion sous contrainte de chlorure.

De plus, les applications impliquant des gaz acides ou des produits pétrochimiques hautement acides nécessitent strictement que les alliages exotiques comme l"Inconel ou le Monel soient conformes aux normes NACE MR0175.

Les tendances de l’industrie façonnent la sélection des vannes haute pression

À mesure que le paysage énergétique mondial évolue, les exigences techniques imposées aux systèmes de tuyauterie haute pression évoluent rapidement. Des analyses récentes sur le terrain indiquent une poussée massive vers une conformité stricte en matière d’émissions fugitives. Les organismes de réglementation exigent désormais que les vannes haute pression maintiennent des fuites atmosphériques proches de zéro. Cela incite les fabricants à innover avec des garnitures en graphite avancées et des conceptions scellées par soufflet.

De plus, l’essor de l’économie de l’hydrogène et les initiatives de captage du carbone obligent à une réévaluation complète des matériaux traditionnels. Étant donné que les molécules d"hydrogène sont suffisamment petites pour pénétrer dans l"acier standard et provoquer une fragilisation, les ingénieurs spécifient de plus en plus d"alliages austénitiques spécialisés. Les clapets anti-retour à piston à tolérance serrée deviennent la norme pour garantir un confinement à long terme dans ces réseaux énergétiques de nouvelle génération.

Guide en 5 étapes pour la sélection d"un clapet anti-retour haute pression

Une erreur de calcul dans n’importe quel paramètre opérationnel peut conduire à une défaillance catastrophique du système. Les responsables des achats et les ingénieurs en tuyauterie doivent suivre ce cadre empirique pour garantir une spécification optimale.

Étape 1 : Déterminer la pression et la température du système

Le point de départ fondamental consiste à analyser la pression de fonctionnement maximale ainsi que la température de conception maximale. Ne sélectionnez jamais une vanne uniquement en fonction des limites de pression ambiante. Comparez les conditions de fonctionnement maximales de votre système avec les tableaux standard ASME B16.34. Si votre pipeline fonctionne à 1 200 PSI à 400 degrés Fahrenheit, une vanne de classe 600 est suffisante. Cependant, si cette même pression se produit à 900 degrés Fahrenheit, l’affaiblissement thermique impose une mise à niveau immédiate vers une classe supérieure.

Étape 2 : Analyser les caractéristiques des médias

Au-delà des mesures de pression de base, les propriétés physiques et chimiques du fluide dictent le matériau du corps et les garnitures internes requis. Les systèmes à gaz et à vapeur connaissent fréquemment des inversions de débit rapides. Ceux-ci nécessitent des conceptions de pistons à action rapide pour éviter les claquements. À l’inverse, les fluides hautement abrasifs chargés de matières en suspension nécessitent des surfaces d’appui dures comme les revêtements Stellite pour lutter contre une érosion sévère.

Étape 3 : Choisissez la bonne conception de vanne

Le mécanisme interne doit s"aligner parfaitement sur la vitesse d"écoulement et l"orientation physique du pipeline. Les conceptions pivotantes sont idéales pour les canalisations horizontales gérant un écoulement de liquide à faible vitesse. Alternativement, les clapets anti-retour à levage sont fortement recommandés pour les installations verticales et les environnements à débit pulsé.

Étape 4 : Sélectionnez les connexions finales

Dans les architectures haute pression, le point de connexion est souvent la zone la plus vulnérable aux fuites catastrophiques. Alors que les brides à face surélevée standard sont courantes jusqu"à la classe 600, les brides à joint de type anneau deviennent obligatoires pour la classe 900 et supérieure. Les systèmes RTJ utilisent un joint annulaire métallique spécialisé qui se comprime sous une pression extrême pour créer un joint métal sur métal impénétrable.

Étape 5 : Vérifier les normes de fabrication et les certifications

Les vannes industrielles doivent être fabriquées et testées selon des normes mondialement reconnues pour garantir la sécurité sur le lieu de travail. Les équipes d'approvisionnement doivent examiner rigoureusement les certifications des vannes pour garantir la conformité à l'API 594 pour la conception des clapets anti-retour et à l'API 598 pour l'inspection et les tests. Les tests documentés en usine, y compris les tests de coque hydrostatiques, ne sont pas négociables.

Applications industrielles typiques

Parce qu"elles sont conçues avec une métallurgie avancée et des surfaces d"appui usinées avec précision, ces vannes robustes fonctionnent dans les secteurs les plus impitoyables.

Pétrole et gaz en amont et intermédiaire : lorsqu'une pompe haute pression sur une tête de puits offshore se met soudainement hors ligne, la poussée inverse immédiate des fluides abrasifs du réservoir peut oblitérer les joints en amont. Ici, les clapets anti-retour constituent la dernière ligne de défense absolue. Ils empêchent les compresseurs de gaz coûteux de subir une rotation inverse destructrice.

Production d’électricité : les centrales thermiques modernes utilisent de la vapeur supercritique pour maximiser l’efficacité des turbines. Des vannes forgées robustes gèrent l'eau pompée dans des fûts de vapeur à des pressions extrêmes. Une défaillance du reflux peut provoquer un assèchement catastrophique de la chaudière ou permettre l'ingestion d'eau dans la turbine.

Traitement chimique : déployées sur les skids d’injection de produits chimiques et les conduites d’alimentation des réacteurs, ces vannes maintiennent un débit directionnel précis. Si un reflux se produit dans un réacteur à haute pression, des produits chimiques hautement réactifs pourraient se mélanger de manière inappropriée. Cela conduit à des réactions exothermiques incontrôlées ou à des explosions à l'échelle de l'usine.

Meilleures pratiques d’installation et de maintenance

Même la vanne la plus méticuleusement conçue tombera en panne prématurément si elle est soumise à une mauvaise installation ou à des protocoles de maintenance négligés.

Exécution de l'installation : Les clapets anti-retour sont strictement unidirectionnels. L'installation d'une unité à l'envers bloquera complètement le débit du pipeline, provoquant une accumulation immédiate et dangereuse de pression en amont. Vérifiez toujours visuellement la flèche de direction d'écoulement moulée dans le corps de la vanne avant de lancer les procédures de soudage ou de boulonnage. De plus, n’installez jamais de clapet anti-retour à battant standard dans une canalisation verticale à débit descendant. La gravité maintiendra le disque ouvert en permanence.

Prévenir le broutage de la valve : le bavardage est un phénomène hautement destructeur dans lequel le disque interne rebondit rapidement contre le siège plusieurs fois par seconde. Cela pulvérise rapidement les composants internes. Cela se produit presque toujours parce que la vanne est surdimensionnée par rapport au débit réel. Pour éviter cela, les ingénieurs doivent calculer le coefficient de débit du fluide et s'assurer que la vitesse d'écoulement est suffisamment forte pour maintenir le disque complètement ouvert pendant un fonctionnement standard.

Maintenance diagnostique de routine : les environnements à haute pression accélèrent inévitablement l'usure mécanique. Lors des arrêts programmés de l'usine, les équipes de maintenance doivent utiliser des outils acoustiques à ultrasons pour détecter les micro-fuites contournant le siège. Les inspections visuelles doivent se concentrer sur l'usure des axes de charnière, la dégradation de la tension des ressorts et l'érosion microscopique des surfaces d'appui métal sur métal.

Conclusion

Choisir le bon clapet anti-retour haute pression est une exigence fondamentale pour garantir la sécurité du système et l’efficacité opérationnelle à long terme. De la compréhension de la nature dynamique des classes de pression ASME à la sélection de la composition métallurgique précise pour les environnements corrosifs, chaque décision a un impact sur l"intégrité de votre pipeline.

Les ingénieurs doivent soigneusement adapter le mécanisme de vanne interne aux vitesses d"écoulement et aux conditions thermiques spécifiques. Prendre des raccourcis ou s"appuyer sur des composants de plomberie inadéquats dans des scénarios de haute pression entraînent inévitablement de graves fuites et des temps d"arrêt imprévus coûteux. Évaluez toujours vos limites de température absolues et consultez des experts en ingénierie chevronnés pour finaliser une sélection de vannes garantissant une protection sans compromis.

Prêt à sécuriser votre infrastructure de tuyauterie critique ? Découvrez la gamme complète de vannes industrielles haut de gamme chez Didtek Valve. Que vous ayez besoin d"une vanne forgée robuste de classe 2500 pour le forage offshore ou d"un clapet anti-retour à battant en acier moulé fiable pour les opérations de raffinerie, Didtek propose des solutions techniques adaptées à vos spécifications exactes. Visitez Didtek Valve aujourd"hui pour examiner les paramètres techniques et demander un devis personnalisé pour votre prochain projet.

FAQ

Quelle est la pression nominale d’un clapet anti-retour ?

La pression nominale indique la pression de service maximale autorisée de la vanne à une température spécifique. Régies par des codes d"ingénierie standardisés comme ASME B16.34, ces valeurs sont classées en classes allant de la classe 150 à la classe 4500. Étant donné que le métal s"affaiblit intrinsèquement à mesure qu"il absorbe la chaleur, la capacité de rétention de pression d"une vanne diminue de manière prévisible à mesure que la température interne du système augmente.

Puis-je utiliser un clapet anti-retour de classe 600 dans un système de classe 300 ?

Techniquement, oui. L"utilisation d"une vanne de qualité supérieure dans un système à basse pression signifie que le composant est surconçu en toute sécurité pour l"application. Cependant, vous devez tenir compte des dimensions physiques. Les épaisseurs de bride, les diamètres des cercles de boulons et les longueurs face à face diffèrent considérablement d"une classe à l"autre. Vous ne pouvez pas boulonner directement une vanne à bride de classe 600 sur une bride de tuyau de classe 300 sans utiliser de bobines de transition spécialisées.

Quelle est la différence entre un clapet anti-retour haute pression forgé et moulé ?

La principale différence réside dans le processus de fabrication métallurgique et la densité structurelle qui en résulte. Les vannes forgées sont façonnées à partir de blocs d’acier solides soumis à une pression mécanique et à une chaleur extrêmes. Cela élimine les vides internes et la porosité, ce qui les rend exceptionnellement solides pour les petites applications à pression extrême. Les vannes coulées sont créées en versant de l"acier liquide en fusion dans des moules. Ceci est très rentable pour la fabrication de vannes de grand diamètre, bien que la densité inhérente du matériau soit légèrement inférieure à celle de l"acier forgé.

Comment puis-je empêcher mon clapet anti-retour haute pression de vibrer ?

Le broutage des vannes est principalement dû à une vitesse d"écoulement insuffisante. Si le débit de fluide n"est pas suffisamment fort pour pousser le disque complètement ouvert, l"élément de fermeture plane dans le flux turbulent et rebondit rapidement contre le siège métallique. Pour résoudre ce problème destructeur, vous devez calculer le débit opérationnel réel et sélectionner une vanne avec le coefficient de débit correct. Souvent, cela nécessite l"installation d"une vanne d"une taille inférieure à la canalisation nominale pour augmenter artificiellement la vitesse d"écoulement à travers le corps de la vanne.

Comment savoir si mon clapet anti-retour est défectueux ?

Les signes de défaillance comprennent des bruits acoustiques inhabituels comme des claquements ou des vibrations sévères lors des arrêts de la pompe. Vous remarquerez peut-être également des chutes de pression inattendues dans le système ou une rotation inversée dans les pompes en amont. Les équipes de maintenance avancées utilisent souvent des détecteurs de fuites à ultrasons pour identifier le fluide interne contournant le siège pendant que le pipeline reste sous pression.

Quelle est la différence entre les clapets anti-retour API 594 et API 6D ?

L"API 594 couvre principalement la conception et les dimensions des clapets anti-retour à double plaque, à simple plaque et à débit axial, en se concentrant fortement sur les dimensions face à face courtes pour économiser de l"espace. En revanche, API 6D est la spécification globale pour les vannes de pipeline largement utilisées dans le secteur pétrolier et gazier. Les vannes API 6D sont soumises à des exigences de test plus strictes et sont spécialement conçues pour résister aux exigences rigoureuses des pipelines de transport longue distance.
