Clapet anti-retour de 3 pouces : dimensions, types, pressions nominales et sélection

La prévention des refoulements n’est pas seulement une simple case à cocher de conformité. Il reste une protection opérationnelle essentielle dans les systèmes de tuyauterie municipaux, commerciaux et industriels. Lorsque le fluide change de direction de manière inattendue, le choc mécanique introduit dans l"équipement en amont est sévère. Un seul événement de reflux peut briser les roues de la pompe, rompre les canalisations ou provoquer une dangereuse contamination croisée des fluides sensibles. Comment mitiger ces risques hydrauliques ? Une ingénierie précise et des spécifications précises des composants sont les seules réponses fiables.

Le choix d’une mauvaise taille de vanne ou d’un mauvais mécanisme de fermeture crée un effet d’entraînement de défaillances du système. Un surdimensionnement entraîne une usure interne rapide et des vibrations. À l’inverse, un sous-dimensionnement provoque des chutes de pression excessives qui obligent les pompes à travailler plus fort et à consommer plus d’énergie. De plus, le choix d’un mécanisme de fermeture inapproprié provoque souvent de graves coups de bélier, qui provoquent une fatigue structurelle à long terme de la tuyauterie. Ce guide complet fournit les données empiriques dont les ingénieurs, les entrepreneurs et les responsables des achats ont besoin pour spécifier, dimensionner et sélectionner le dispositif à débit unidirectionnel de trois pouces parfait pour les applications exigeantes de contrôle des fluides.

Points clés à retenir

• Un clapet anti-retour de 3 pouces, communément appelé DN80, sert de dispositif de contrôle unidirectionnel obligatoire dans les secteurs du traitement de l'eau, du traitement chimique et de la pétrochimie.
• Les configurations pivotantes gèrent des systèmes à haut débit avec une chute de pression minimale. En revanche, les conceptions à ressort s'avèrent essentielles pour les installations verticales afin d'atténuer de manière proactive les coups de bélier.
• Les classes de pression ASME et ANSI allant de la classe 150 à la classe 2500 déterminent les performances. Ces valeurs sont directement corrélées à l'intégrité structurelle des corps en acier moulé ou en acier inoxydable.
• Une sélection appropriée nécessite une évaluation rigoureuse des coefficients d'écoulement, de la pression de fissuration, de la vitesse du fluide et de l'orientation d'installation spécifique pour éviter une défaillance mécanique prématurée.

Tendances actuelles de l"industrie en matière de contrôle des fluides

Ces dernières années ont vu un changement massif dans les stratégies de contrôle des fluides industriels. Les infrastructures mondiales vieillissantes et les réglementations environnementales plus strictes obligent les installations de transformation à passer de composants de base en fonte à des matériaux robustes fortement alliés. Les ingénieurs donnent désormais la priorité à l’efficacité énergétique avant tout. Ils recherchent activement des vannes offrant des chutes de pression ultra faibles afin de réduire la consommation électrique globale de la pompe. De plus, l"intégration rapide de la maintenance prédictive signifie que les systèmes de tuyauterie modernes nécessitent des composants dotés d"une traçabilité vérifiable des matériaux et d"une durabilité éprouvée tout au long du cycle de vie dans des conditions de pression et de températures extrêmes.

Qu"est-ce qu"un clapet anti-retour de 3 pouces ?

Un clapet anti-retour de trois pouces est un dispositif mécanique autonome conçu spécifiquement pour les systèmes de tuyauterie avec une taille nominale de tuyau de 3 pouces, soit environ 80 mm de diamètre. Contrairement aux vannes à vanne ou à soupape qui nécessitent des volants manuels ou des actionneurs pneumatiques externes, cette unité fonctionne entièrement sur la dynamique des fluides.

Le principe de fonctionnement fondamental repose directement sur l’énergie cinétique du fluide lui-même. Lorsque la pression en amont dépasse la pression de fissuration prévue et la résistance en aval, le mécanisme interne (qu"il s"agisse d"un disque, d"une plaque ou d"un piston) s"ouvre pour permettre un écoulement vers l"avant. Si le débit s"arrête ou s"inverse brusquement, la contre-pression en aval force instantanément le mécanisme de fermeture contre le siège. Cette action crée un joint étanche et étanche qui isole complètement le pipeline.

L"intégration de ces vannes dans un pipeline est une pratique d"ingénierie standard pour protéger les infrastructures sensibles. Les applications courantes dans le domaine industriel comprennent :

• Conduites de refoulement de pompe : installées immédiatement après les pompes centrifuges ou volumétriques. Lorsqu'une pompe se met hors ligne, la colonne de fluide s'inverse presque instantanément. La valve empêche la rotation inverse et les chocs hydrauliques.
• Gestion des eaux usées : utilisé dans les stations de relevage et les usines de traitement où de lourdes particules solides sont présentes, garantissant que les boues contaminées ne refluent pas dans des réservoirs propres.
• Oléoducs et gazoducs : déployés dans les conduites de collecte à haute pression et les processus de raffinage pour maintenir en toute sécurité le flux directionnel des hydrocarbures volatils.
• Systèmes CVC : utilisés dans les boucles de refroidisseurs et de chaudières commerciales à grande échelle pour maintenir une bonne circulation du fluide thermique.

Principaux types de clapets anti-retour de 3 pouces

La conception mécanique interne d"une vanne dicte ses propriétés dynamiques des fluides, sa chute de pression et son adéquation à des fluides spécifiques. Pour un pipeline de trois pouces, les ingénieurs choisissent généralement parmi trois configurations principales en fonction des paramètres opérationnels du système.

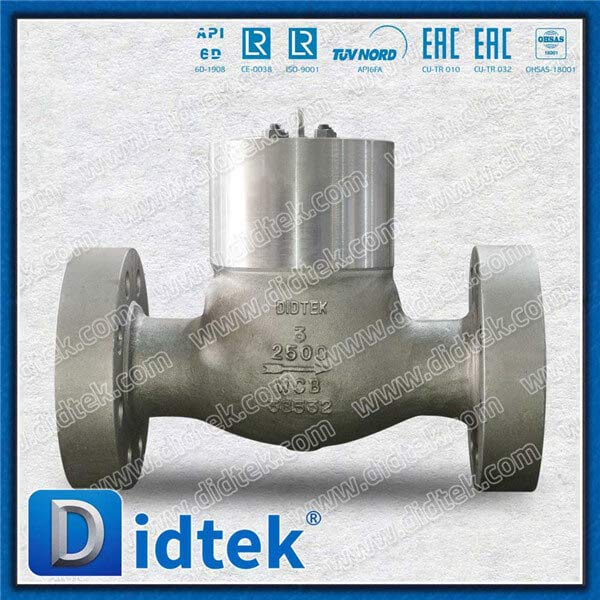

Clapets anti-retour à battant

Ces vannes présentent une conception simple mais très efficace composée d"un disque monté sur un axe de charnière au-dessus du flux d"écoulement. Lorsque le fluide entre, la pression dynamique fait pivoter le disque vers le haut, dégageant entièrement le chemin d"écoulement. Lorsque le débit diminue, la gravité et le flux inversé font revenir le disque sur le siège de la vanne.

Cette conception offre une chute de pression exceptionnellement faible en raison du chemin d'écoulement dégagé. Ils sont très efficaces dans les canalisations horizontales et traitent sans effort les fluides contenant des particules solides lourdes, ce qui les rend idéaux pour les applications d'eaux usées brutes et de boues. Ils restent cependant très sensibles aux coups de bélier. Si le fluide s'inverse soudainement, le disque peut se fermer violemment, provoquant des pics de pression susceptibles d'endommager l'infrastructure de la tuyauterie. Pour les environnements à pression extrêmement élevée où l'intégrité structurelle n'est pas négociable, la spécification d'un clapet anti-retour à battant robuste , tel qu'un chapeau à joint sous pression de classe 2500, garantit que le système résiste aux contraintes mécaniques sévères et aux coups de bélier sans défaillance.

Clapets anti-retour à ressort et en ligne

Également connues sous le nom de clapets anti-retour à buse ou silencieux, ces unités utilisent une tige centrale maintenant un disque ou un clapet contre le siège de la vanne, soutenue par un ressort mécanique calibré. Le fluide doit exercer suffisamment de pression pour vaincre la tension du ressort et ouvrir le chemin d"écoulement.

L’énorme avantage ici est la fermeture proactive. À mesure que la vitesse du fluide vers l’avant diminue, le ressort pousse activement le disque vers la position fermée avant que le flux inverse ne commence réellement. Cette fermeture rapide réduit drastiquement les risques de coups de bélier. De plus, ils peuvent être installés dans pratiquement n’importe quelle orientation, y compris des lignes verticales à flux ascendant. En revanche, la présence du ressort et du mécanisme de guidage central restreint le trajet d"écoulement, ce qui entraîne une pression de fissuration plus élevée et une chute de pression plus importante dans l"unité par rapport aux types à balançoire.

Clapets anti-retour à plaquette double

Les conceptions à double plaque utilisent deux plaques semi-circulaires à ressort articulées sur une broche centrale. Lorsque l’écoulement se produit, les plaques se replient vers l’intérieur comme des ailes de papillon. À l’arrêt du débit, les ressorts de torsion ferment immédiatement les plaques.

Cette configuration est très compacte et légère. Une vanne à plaquette à double plaque occupe une fraction de l"espace d"une vanne à battant à bride standard. Cela en fait le choix privilégié pour les plates-formes offshore, la construction navale et les salles mécaniques étroites où les limitations d"espace et de poids sont strictement appliquées.

Comparaison des performances de base

Dimensions critiques d"un clapet anti-retour de 3 pouces

La spécification des composants de pipeline nécessite une attention particulière aux dimensions techniques pour garantir une intégration transparente dans la tuyauterie existante. Ces dimensions sont strictement régies par des normes internationales pour garantir l"interchangeabilité entre les différents fabricants.

Dimensions face à face

La dimension face à face, connue sous le nom de FTF, est la distance physique exacte entre les surfaces de connexion d"entrée et de sortie. Cette mesure varie considérablement en fonction du type de vanne et de la classe de pression. Par exemple, une vanne battante à bride standard de classe 150 a généralement une dimension FTF de 9,5 pouces pour s"adapter au mécanisme de charnière interne. À l’inverse, une vanne à plaquette à double plaque de la même classe de pression est conçue pour être aussi étroite que possible, mesurant souvent seulement 2,875 pouces. Comprendre ces dimensions est essentiel pour les concepteurs de tuyauterie pendant la phase de rédaction afin de garantir des tolérances adéquates pour les pièces de bobine.

Types de connexion

La méthode par laquelle le composant se connecte au pipeline dicte ses capacités de rétention de pression et sa facilité globale de maintenance lors des révisions des installations.

• Extrémités à bride : La connexion la plus courante pour les applications industrielles. Selon ASME B16.5, une bride de classe 150 pour un tuyau de 3 pouces a un diamètre extérieur de 7,5 pouces et nécessite quatre trous de boulons. La mise à niveau vers une bride de classe 300 augmente le diamètre extérieur à 8,25 pouces et nécessite huit trous de boulons pour gérer en toute sécurité l'augmentation de la pression.
• Extrémités de plaquette et de cosse : conçues pour être serrées ou prises en sandwich entre deux brides de tuyau standard. Les styles de plaquettes sont maintenus en place par la force de serrage des goujons à bride longue. Les styles de cosses comportent des inserts filetés, leur permettant d'être boulonnés directement sur une bride, ce qui facilite le retrait du tuyau en aval sans dépressuriser le côté amont.
• Prise soudée et filetée : bien que hautement sécurisées et courantes dans les petites lignes d'instrumentation, ces connexions sont moins fréquentes dans les tailles de 3 pouces, généralement réservées aux systèmes de tuyauterie spécifiques à haute pression et à paroi épaisse.

Comprendre les indices de pression

Une phase critique de sélection consiste à adapter les capacités de rétention de pression du composant aux conditions de fonctionnement maximales du pipeline. La pression et la température sont intrinsèquement liées. À mesure que la température du milieu augmente, la limite d"élasticité structurelle du métal diminue, abaissant ainsi sa pression admissible.

En Amérique du Nord et dans de nombreux secteurs internationaux, les pressions nominales sont définies par l"ASME B16.34. Les composants sont classés en classes distinctes allant de la classe 150 à la classe 2500. On croit souvent à tort que la classe 150 signifie que l"unité est conçue pour exactement 150 PSI. En réalité, une vanne de classe 150 en acier au carbone peut supporter en toute sécurité jusqu"à 285 PSI à température ambiante. Cependant, si la température du fluide atteint 500 degrés Fahrenheit, la pression de service maximale autorisée chute considérablement à 170 PSI.

Le choix des matériaux a un impact direct sur la durabilité. L"acier au carbone moulé, tel que l"ASTM A216 WCB, reste la norme industrielle pour les applications pétrochimiques à haute pression. L"acier inoxydable, comme l"ASTM A351 CF8M, est choisi pour sa résistance exceptionnelle à la corrosion dans des environnements chimiques très agressifs. La fonte ductile est fréquemment utilisée dans les systèmes d"eau municipaux car elle est très rentable, bien qu"elle ne soit pas adaptée aux processus industriels à haute température.

Comparaison des tailles : 2 pouces contre 3 pouces contre 4 pouces

Une erreur d"ingénierie fréquente consiste à supposer qu"un pipeline de 3 pouces impose automatiquement une vanne de 3 pouces. Le dimensionnement doit toujours être basé sur les conditions d"écoulement réelles et la dynamique des fluides, et pas seulement sur la taille de la conduite.

Le coefficient de débit, connu sous le nom de Cv, représente le volume d'eau en gallons par minute qui s'écoulera à travers une vanne complètement ouverte avec une chute de pression de 1 PSI. Une conception pivotante standard de 2 pouces peut avoir un Cv d'environ 50. En s'assurant qu'un clapet anti-retour de 3 pouces est correctement spécifié, les ingénieurs peuvent exploiter un Cv allant de 120 à 150. Une unité de 4 pouces passe considérablement à un Cv de 250 ou plus. Cette augmentation exponentielle démontre à quel point le dimensionnement exact est essentiel pour maintenir les débits requis du système.

Un clapet anti-retour repose entièrement sur la vitesse du fluide pour maintenir le disque interne stable et complètement ouvert. Si un système a un débit énorme, le réduire à une vanne de 2 pouces pour économiser les coûts initiaux crée un grave goulot d"étranglement. La vitesse du fluide augmentera à mesure qu"il se frayera un chemin à travers le plus petit orifice, ce qui entraînera un écoulement turbulent, une cavitation et une chute de pression inacceptable. À l’inverse, si une vanne de 4 pouces est installée dans un système avec un volume de débit insuffisant, le fluide n’aura pas l’énergie cinétique nécessaire pour pousser le disque complètement ouvert. Le disque flottera dans le courant, oscillant rapidement contre le siège. Ce broutage entraîne une usure mécanique importante de l"axe de charnière et une défaillance inévitable. Les ingénieurs doivent calculer les vitesses anticipées des fluides, en visant généralement à maintenir les débits de liquide entre 3 et 10 pieds par seconde pour une stabilité optimale.

Guide de sélection exploitable pour les ingénieurs

Les responsables des achats et les ingénieurs en tuyauterie doivent suivre ce cadre décisionnel structuré et empirique pour garantir que le composant sélectionné répond à toutes les exigences de sécurité et de fonctionnement.

• Caractéristiques du support Match : L'eau potable propre et non corrosive permet d'utiliser de la fonte ductile standard avec des joints en élastomère EPDM. Les acides hautement corrosifs nécessitent strictement de l'acier inoxydable 316 avec des sièges en PTFE. Les boues abrasives nécessitent un siège métal sur métal durci, comme un revêtement en Stellite, pour éviter une érosion rapide.
• Valider la pression de craquage : évaluer la pression minimale en amont requise pour ouvrir la vanne. Dans les systèmes alimentés par gravité, une conception lourde à ressort peut restreindre complètement le débit. Assurez-vous que la chute de pression totale à travers la vanne complètement ouverte est acceptable pour maintenir l’efficacité de la pompe.
• Confirmer l'orientation de l'installation : Si le pipeline s'étend horizontalement, les conceptions pivotantes, à double plaque et en ligne sont toutes acceptables. Cependant, si le pipeline s'étend verticalement avec un écoulement ascendant, des conceptions en ligne à ressort sont fortement recommandées pour éviter les claquements induits par la gravité.
• Vérifiez les certifications industrielles : les applications industrielles nécessitent le strict respect des normes mondiales. Exigez des composants conformes à l'API 594 pour les dimensions et à l'API 598 pour les tests rigoureux d'étanchéité des sièges.

Où trouver des vannes industrielles de haute qualité

La sélection d’un partenaire de fabrication fiable est tout aussi essentielle que la finalisation des spécifications techniques correctes. Les composants mal fabriqués souffrent de la porosité de la pièce moulée en acier, d"un usinage imprécis des surfaces d"appui ou de la faiblesse des axes de charnière internes. Ces défauts conduisent finalement à des pannes catastrophiques de pipelines et à des temps d’arrêt imprévus des installations.

Lors de la recherche d'infrastructures critiques, les équipes d'approvisionnement doivent évaluer les fabricants en fonction de leurs protocoles d'assurance qualité et de contrôle qualité. Un fournisseur de premier plan assure une traçabilité complète des matériaux grâce aux rapports de tests d'usine et effectue une identification positive rigoureuse des matériaux. L'évaluation d'un fabricant du profil d'entreprise garantit qu'il détient les certifications ISO 9001 et API actives, prouvant que son installation fonctionne selon des directives de fabrication internationales strictes. Le partenariat avec des experts métallurgiques certifiés garantit une fiabilité et des performances de cycle de vie à long terme.

Conclusion

La sélection du bon dispositif de contrôle de débit de trois pouces constitue la base de la sécurité et de l’efficacité opérationnelle des pipelines. Les ingénieurs doivent évaluer soigneusement les fluides spécifiques, les classes de pression requises et les vitesses des fluides avant de prendre une décision d"achat. Le choix entre un mécanisme pivotant pour de faibles chutes de pression et une conception à ressort pour la prévention des coups de bélier fait souvent la différence entre des décennies de bon fonctionnement et une défaillance mécanique immédiate.

Un dimensionnement approprié évite les goulots d'étranglement du système, garantissant que les pompes en amont fonctionnent selon leurs courbes d'efficacité optimales. Vérifiez toujours les valeurs de pression et de température avant de finaliser votre achat. Si vous êtes confronté à une dynamique des fluides complexe, mettez à niveau une infrastructure vieillissante ou gérez des environnements à pression extrême, nous vous encourageons à contacter nos experts en ingénierie . Explorez la gamme de produits robustes de Didtek Valve pour spécifier la meilleure solution absolue pour votre projet, garantissant ainsi que vos systèmes industriels restent protégés quotidiennement contre le reflux.

FAQ

Quel est le débit d"un clapet anti-retour standard de 3 pouces ?

La capacité de débit varie considérablement en fonction de la géométrie interne du type de vanne spécifique. Une conception pivotante de 3 pouces offre généralement un Cv allant de 110 à 140 en raison de son chemin d"écoulement dégagé. En revanche, une conception en ligne à ressort de 3 pouces, qui comporte des composants de guidage internes reposant directement dans le flux d"écoulement, présente généralement une plage de Cv inférieure de 80 à 100.

Un clapet anti-retour à battant de 3 pouces peut-il être installé verticalement ?

Une conception pivotante peut théoriquement être installée dans une canalisation verticale, mais strictement uniquement si le flux de fluide se déplace vers le haut. Cependant, les ingénieurs de terrain déconseillent généralement cette pratique dans les systèmes industriels à haute pression. Pour les installations verticales, les conceptions à ressort sont fortement recommandées car le ressort mécanique assure la fermeture rapide du disque, l"empêchant de se fermer avec force en raison de la gravité.

Comment empêcher un clapet anti-retour de marteler ?

Un coup de bélier se produit lorsqu"une colonne de fluide s"inverse rapidement et ferme le disque de la vanne. Pour arrêter ce choc hydraulique destructeur, les ingénieurs remplacent généralement les vannes à battant standard par des clapets anti-retour silencieux à ressort ou des conceptions à double plaque. Les ressorts intégrés forcent les plaques de soupape à se fermer une fraction de seconde avant que le flux inverse ne démarre réellement, éliminant ainsi complètement l"effet de claquement.

Quelle est la dimension face à face standard pour une unité à brides de classe 150 ?

Selon les normes ASME B16.10, la dimension face à face d"un clapet anti-retour à battant à bride standard de classe 150 de 3 pouces est généralement de 9,5 pouces. Il est crucial de vérifier cette dimension lors de la phase de conception de la tuyauterie pour garantir que l"équipe de fabrication laisse la bonne marge de pièces de bobine.

Quelle est la différence entre un clapet anti-retour et un clapet anti-retour ?

Bien que les deux dispositifs servent à empêcher le reflux, leur portée est fondamentalement différente. Un clapet anti-retour est un composant mécanique unique utilisé pour contrôler la direction de la tuyauterie de procédé générale. Un dispositif anti-retour est un assemblage mécanique complexe et certifié spécifiquement mandaté par les codes de plomberie municipaux pour protéger les approvisionnements publics en eau potable contre une contamination croisée dangereuse. Il contient souvent deux clapets anti-retour à action indépendante, des soupapes de décharge et des robinets d"essai.
