Vous voulez le meilleur clapet anti-retour pour votre système. Si vous devez arrêter les coups de bélier, réduire le bruit et effectuer moins d’entretien, un clapet anti-retour sans claquement peut fonctionner mieux qu’un clapet anti-retour à battant. Les principales différences résident dans la façon dont chaque vanne se ferme et dans quelle mesure chacune arrête le reflux. Voici une comparaison rapide :
Fonctionnalité
Clapets anti-retour sans claquement
Clapets anti-retour à battant
Mécanisme de fermeture
Réponse rapide et assistée par ressort
Le disque oscille, peut se fermer lentement
Prévention du reflux
Efficace, minimise les risques
Sujet au reflux
Risque de coup de bélier
Considérablement réduit
Risque élevé
Besoins d"entretien
Inférieur
Plus haut
Adéquation des applications
Idéal pour les systèmes à haut risque
Convient aux utilisations moins exigeantes
Les clapets anti-retour sans claquement utilisent un ressort pour les aider à se fermer rapidement et silencieusement. Cela aide à arrêter les chocs hydrauliques et à assurer la sécurité de votre système. Choisir la bonne vanne améliore le fonctionnement de votre système et vous fait gagner du temps sur les réparations.
Différences clés
Aperçu rapide
Vous devez savoir comment fonctionne chaque clapet anti-retour dans votre système. Un clapet anti-retour sans claquement utilise un ressort pour se fermer rapidement et silencieusement. Cette conception arrête les coups de bélier et maintient le bruit à un faible niveau. Les clapets anti-retour à battant utilisent un disque oscillant qui se ferme lorsque le débit s"arrête. Cette action peut être lente et bruyante.
Les clapets anti-retour sans claquement se ferment rapidement et contrôlent le mouvement du disque.
Cette fonctionnalité évite les coups de bélier et réduit le bruit.
Les clapets anti-retour à battant peuvent se fermer lentement et claquer.
Vous entendrez peut-être plus de bruit lors de l’utilisation de clapets anti-retour à battant.
Vous voyez que la vitesse de fermeture et le niveau sonore sont importants. Si vous voulez un système silencieux, vous devriez regarder le clapet anti-retour anti-claquement..
Principales applications
Vous trouverez les deux types de clapets anti-retour dans de nombreuses industries. Chaque type répond à des besoins différents.
Dans les systèmes d’eau municipaux, les clapets anti-retour arrêtent le reflux et le siphonnage.
Ces vannes protègent la qualité de l’eau et assurent la sécurité du système.
Ils aident à maintenir le système en état de marche et à suivre les règles locales.
Vous pouvez utiliser un clapet anti-retour à battant dans des systèmes moins exigeants. Ces vannes fonctionnent bien là où les coups de bélier ne constituent pas un gros problème. Vous pouvez choisir un clapet anti-retour sans clapet pour les systèmes à haut risque ou sensibles. Cette vanne s"adapte aux endroits où vous avez besoin d"un fonctionnement silencieux et d"une forte prévention du reflux.
Conseil : adaptez toujours le type de vanne aux besoins de votre système. Pensez au bruit, à la vitesse et à la sécurité avant de vous décider.
Vous pouvez améliorer les performances de votre système en choisissant le bon clapet anti-retour. Vous réduirez également la maintenance et protégerez votre équipement.
Bases du clapet anti-retour à battant
Comment ça marche
Un clapet anti-retour à battant utilise une conception simple. Vous trouverez un disque à l’intérieur du corps de vanne. Lorsque le fluide s’écoule dans la bonne direction, le disque s’ouvre. Cela laisse passer l’eau ou le gaz. Si le débit s'arrête ou s'inverse, la gravité ou la contre-pression repousse le disque vers son siège. Le disque bloque alors le flux et empêche le reflux.
Vous n’avez besoin d’aucune alimentation ou contrôle extérieur pour cette vanne. Le mouvement du fluide fait tout le travail. Cela rend les clapets anti-retour à battant faciles à utiliser et à installer.
Avantages et inconvénients
Vous devez connaître les principaux avantages et inconvénients avant de choisir un clapet anti-retour à battant.
Avantages :
Une conception simple signifie moins de pièces défaillantes.
Facile à installer et à entretenir.
Fonctionne bien dans les systèmes à débit constant et modéré.
Coût initial inférieur à celui de certains autres clapets anti-retour.
Inconvénients :
Le disque peut se fermer lentement, ce qui peut provoquer des coups de bélier.
Pas idéal pour les systèmes avec des changements de débit rapides.
Peut être bruyant à la fermeture.
Peut permettre un certain reflux avant la fermeture complète.
Astuce : Si vous recherchez une solution basique et économique pour les systèmes à faible risque, un clapet anti-retour à battant peut être un bon choix.
Utilisations typiques
Vous verrez souvent des clapets anti-retour à battant dans des endroits où le débit reste stable et où les coups de bélier ne constituent pas un gros problème. Les utilisations courantes incluent :
Conduites d"approvisionnement en eau municipales
Systèmes d"irrigation
Systèmes CVC
Conduites de refoulement de pompe
Tuyauterie de protection incendie
Ces vannes s"adaptent mieux aux canalisations horizontales. Vous pouvez les utiliser en lignes verticales si le flux monte. Vérifiez toujours les besoins de votre système avant de choisir un clapet anti-retour à battant.
Caractéristiques du clapet anti-retour sans claquement
Comment ça marche
Un clapet anti-retour anti-claquement est doté d'un ressort et d'un disque. Le disque s'ouvre lorsque le fluide avance. Le ressort repousse le disque lorsque le débit s'arrête ou s'inverse. Cela permet à la vanne de se fermer rapidement et silencieusement. Vous n'entendrez pas de claquement bruyant. Le clapet anti-retour à débit axial silencieux DIDTEK utilise cette conception. Il suit des règles strictes et fonctionne dans de nombreux systèmes.
STANDARD
DESCRIPTION
ÉDITEUR FOURNISSEUR DE CERTIFICAT
ASME B16.34
Pressions et températures nominales, dimensions, matériaux et tests pour les vannes
Société américaine des ingénieurs en mécanique (ASME)
API 598 EN 12266-1, 2
Exigences d’inspection et d’essai de pression pour les vannes
Institut américain du pétrole (API)
OIN 5208
Tests d’intégrité des vannes et d’étanchéité de fermeture
Organisation internationale de normalisation
Avantages
Vous obtenez beaucoup de bonnes choses avec un clapet anti-retour :
Il réagit rapidement aux changements de débit.
Il arrête bien les coups de bélier.
Cela réduit la perte de pression.
Cela permet à votre système de mieux fonctionner.
C"est plus silencieux à la fermeture.
Cela aide votre système à être plus fiable.
Cela coûte moins cher de fonctionner au fil du temps.
La vanne DIDTEK utilise des matériaux résistants comme l"acier inoxydable et des alliages spéciaux. Il peut supporter une pression et une chaleur élevées. Vous pouvez compter sur lui pour les travaux difficiles.
Remarque : Les clapets anti-retour assurent la sécurité et le silence de votre système, même lorsque la pression est élevée.
Limites
Vous devez choisir le bon matériau pour votre travail. Certains fluides nécessitent de l"acier inoxydable ou des alliages solides. D"autres matériaux fonctionnent pour des travaux plus faciles. Vérifiez toujours si votre vanne répond à des règles telles que l"API et l"ASME. Cela vous aide à éviter les problèmes dans les environnements difficiles.
Type de matériau
Adéquation des applications
Acier inoxydable
Fluides corrosifs ou à haute température
Alliages à haute résistance
Environnements difficiles exigeant de la durabilité
Autres matériaux
Convient aux conditions moins exigeantes
Meilleurs cas d"utilisation
Vous pouvez utiliser un clapet anti-retour anti-claquement dans de nombreux endroits. Voici quelques principales utilisations :
Usines de traitement de l"eau et des eaux usées
Oléoducs et gazoducs
Systèmes CVC
Industries de transformation chimique
Ces vannes protègent les équipements et arrêtent le reflux. Ils aident votre système à fonctionner correctement. Vous obtenez un fonctionnement plus sûr et plus silencieux.
Comparaison des vannes
Vitesse de fermeture et coup de bélier
Vous devriez penser à la vitesse à laquelle un clapet anti-retour se ferme. Cela affecte la sécurité de votre système et son niveau de bruit. Les clapets anti-retour sans claquement se ferment rapidement car ils utilisent un ressort. Cette fermeture rapide protège les pompes du reflux et arrête les coups de bélier. Vous le voyez dans les conduites de compresseur et les tuyaux de refoulement des pompes. Le flux inversé peut endommager l’équipement. Le clapet anti-retour à débit axial silencieux DIDTEK se ferme rapidement pour garder les choses sûres et silencieuses.
Les clapets anti-retour à battant se ferment plus lentement. Ils utilisent la gravité et le reflux pour déplacer le disque. Cela peut faire claquer le disque bruyamment lorsqu"il se ferme. Vous pourriez entendre cela dans les grosses canalisations d’eau ou lorsque les pompes s’arrêtent rapidement. Les coups de bélier peuvent briser les canalisations et endommager les équipements. Vous voulez éviter les coups de bélier.
Les clapets anti-retour sans claquement se ferment immédiatement lorsque le débit s"arrête.
Ils arrêtent les chocs de pression et réduisent le bruit.
Les clapets anti-retour à battant peuvent laisser refluer avant de se fermer, ce qui est risqué.
Conseil : Si votre système change rapidement de débit ou présente une pression élevée, choisissez une vanne qui se ferme rapidement pour protéger votre équipement.
Besoins d"entretien
Vous voulez une valve qui nécessite peu d’entretien. Les clapets anti-retour sans claquement comportent moins de pièces et sont de construction solide. Il vous suffit de vérifier les joints, de changer les joints en caoutchouc et d"utiliser des revêtements antirouille. Le ressort permet à la valve de se fermer en douceur, afin qu"elle ne s"use pas rapidement.
Les clapets anti-retour à battant sont simples et faciles à réparer. Vous devez rechercher des fuites, de l’usure ou de la rouille. Le nettoyage est important pour se débarrasser des éléments qui bloquent le flux. Si vous rencontrez des problèmes, corrigez-les rapidement pour éviter les problèmes plus importants.
Les clapets anti-retour sans claquement nécessitent moins de soins en raison de leur conception.
Les clapets anti-retour à battant nécessitent des contrôles et un nettoyage réguliers.
Les deux types durent plus longtemps si vous suivez l’entretien.
Remarque : le clapet anti-retour DIDTEK est fait pour durer, vous passez donc moins de temps à le réparer.
Facteurs de coût
Vous devez penser au prix et au coût d’installation et d’entretien. Les clapets anti-retour à battant coûtent généralement moins cher au début. Ceux en fonte peuvent coûter aussi peu que 20 $. Les types en acier inoxydable peuvent coûter jusqu"à 500 $. Leur installation coûte entre 100 et 400 dollars.
Les clapets anti-retour sans clapet peuvent coûter plus cher, en particulier pour les travaux difficiles. Les types simples en PVC commencent à 10 $. Les vannes en acier inoxydable ou en alliage spécial peuvent coûter plus de 1 000 $. Ces vannes coûtent plus cher à l’achat, mais elles permettent d’économiser de l’argent en arrêtant les coups de bélier et en nécessitant moins d’entretien.
Clapets anti-retour à battant : moins chers au début, risque de coup de bélier plus élevé.
Clapets anti-retour sans clapet : coûtent plus cher au début, mais présentent moins de risques et nécessitent moins de soins.
Conseil : pensez au prix de la vanne sur toute sa durée de vie, et pas seulement au prix actuel.
Performances dans différents systèmes
Vous devez choisir la bonne vanne pour votre système. Voici un tableau pour vous aider à comparer :
Fonctionnalité
Clapets anti-retour à battant
Clapets anti-retour sans claquement
Résistance à l"écoulement
Bas, bon pour les gros tuyaux
Se ferme rapidement, arrête le reflux
Durabilité
Fort, travaille dans des emplois difficiles dans le secteur pétrolier et gazier
Fermeture rapide, dure longtemps
Atténuation des coups de bélier
Peut aider en cas de coup de bélier, mais pas toujours
Conçu pour arrêter les coups de bélier
Applications
Approvisionnement en eau, CVC, usines
Débit inverse rapide, les pompes s"arrêtent souvent
Rentabilité
Pas cher à l"achat et à l"utilisation
Permet d"économiser de l"argent en arrêtant les dégâts
Vous voyez des clapets anti-retour à battant dans les systèmes d’eau de ville et les tuyaux CVC. Ils fonctionnent bien là où le débit reste stable et où les coups de bélier ne sont pas un gros problème. Les clapets anti-retour sans claquement conviennent mieux aux systèmes avec des changements de débit rapides, comme les conduites de pétrole et de gaz ou les usines chimiques. Ils protègent les compresseurs et les pompes contre les reflux soudains.
Remarque : Pour les systèmes à haute pression ou à impulsions, un clapet anti-retour sans claquement offre une meilleure protection et dure plus longtemps.
Comment choisir
Quand choisir Swing Check
Choisissez un clapet anti-retour à battant si votre système a un débit constant. Ces vannes fonctionnent bien lorsque les coups de bélier ne représentent pas un gros risque. Vous pouvez les utiliser dans les conduites d’alimentation en eau, les systèmes d’irrigation et de CVC. Ils sont bons si vous ne vous souciez pas beaucoup du bruit. Si vous voulez quelque chose de simple et bon marché, cette valve est un bon choix.
Utilisez-les dans des tuyaux horizontaux avec de l"eau propre.
Ils conviennent mieux aux systèmes avec des changements de débit lents.
Choisissez-les si vous souhaitez une installation et un entretien simples.
Ils fonctionnent bien pour l’eau à basse pression ou à débit lent.
Astuce : les clapets anti-retour à battant fonctionnent bien pour les travaux faciles qui ne nécessitent pas grand-chose.
Quand choisir un clapet anti-retour anti-claquement
Choisissez un clapet anti-retour sans claquement si vous avez besoin d"une fermeture rapide et d"une utilisation silencieuse. Ces vannes arrêtent les coups de bélier et assurent la sécurité des pompes et des tuyaux. Ils conviennent mieux aux systèmes à haute pression ou à évolution rapide. Si votre système change rapidement la direction du débit, cette vanne assure la sécurité.
Utilisez-les dans les conduites de pompes, les sorties de compresseurs et les usines chimiques.
Choisissez-les pour les conduites de pétrole et de gaz ou les usines de traitement de l’eau.
Choisissez-les si vous souhaitez arrêter le reflux et réduire le bruit.
Ils fonctionnent aussi bien dans les canalisations verticales qu"horizontales.
Remarque : Un clapet anti-retour anti-claquement assure la sécurité de votre système et vous permet d"économiser sur les réparations.
Questions clés à poser
Posez les bonnes questions avant de choisir un clapet anti-retour. Cela vous aide à éviter les erreurs et à obtenir la meilleure solution pour votre système.
Erreur courante
Cause
Conséquence
Recommandation
Chute de pression excessive
Mauvais type de vanne ou chemin d"écoulement étroit
Coût énergétique plus élevé, problèmes de pompe
Consultez la fiche technique pour connaître la perte de pression et comparez les types de vannes
Des débris se bouchent ou collent
Fluide sale ou petits espaces à l’intérieur de la vanne
La valve peut ne pas s’ouvrir ou se fermer correctement
Adaptez la conception de la vanne au degré de propreté du fluide
Fuite ou reflux
Mauvaise conception du siège ou saleté sur le siège
Refoulement, dommages matériels
Assurez-vous que la valve est bien hermétique et facile à réparer.
Usure prématurée
Mauvaise façon d"installer ou mauvais matériel
Durée de vie plus courte de la valve
Vérifiez si le matériau convient et installez-le correctement.
Posez-vous ces questions :
Quel est le débit et la pression dans mon système ?
Mon système présente-t-il des changements de débit rapides ou des coups de bélier ?
Le liquide est-il propre ou contient-il de la saleté ou des solides ?
Ai-je besoin que la valve soit silencieuse ?
De combien d’espace ai-je et dans quelle direction ira-t-il ?
À quelle fréquence puis-je vérifier ou réparer la vanne ?
Quel est mon budget pour acheter et utiliser la valve ?
Si votre système est délicat ou spécial, parlez-en à des experts en vannes ou à des entreprises comme DIDTEK. Ils peuvent vous aider à trouver la vanne adaptée à votre travail.
Vous faites le meilleur choix lorsque vous adaptez la vanne à votre système. Cela assure la sécurité de votre équipement, permet d’économiser de l’argent et aide votre système à bien fonctionner.
Vous devez choisir une vanne adaptée à votre système. Les clapets anti-retour sans claquement conviennent aux systèmes qui changent rapidement ou présentent un risque élevé. Les clapets anti-retour à battant conviennent mieux aux systèmes stables à faible risque. Lorsque vous choisissez, pensez à ces éléments :
Quel type de liquide contient votre système ?
À quelle vitesse le fluide se déplace-t-il ?
Quelle est la taille de la valve et comment se connecte-t-elle ?
Le matériau est-il résistant à la rouille ?
À quelle vitesse la vanne s’ouvre et se ferme-t-elle ?
Combien de temps va-t-il durer et de quels soins a-t-il besoin ?
Combien cela coûtera-t-il au fil du temps ?
Type de vanne
Avantages
Inconvénients
Contrôle sans claquement
Silencieux, ferme rapidement, stoppe les chocs
Coûte plus cher au début
Contrôle du swing
Simple, bon marché, facile à réparer
Fort, peut provoquer des coups de bélier
Vérifiez toujours votre système et demandez de l’aide à des experts. Cela vous aidera à obtenir la vanne la mieux adaptée à vos besoins.
FAQ
Qu’est-ce qu’un coup de bélier et pourquoi devriez-vous vous en soucier ?
Le coup de bélier est un fort bruit de claquement dans les canalisations. Cela se produit lorsque l’eau s’arrête ou change rapidement de direction. Vous devez faire attention car cela peut casser des tuyaux et endommager des équipements.
Pouvez-vous installer un clapet anti-retour sans claquement dans n"importe quelle direction ?
Vous pouvez installer la plupart des clapets anti-retour sans claquement dans des lignes horizontales et verticales. Consultez toujours le guide du fabricant pour vous assurer que vous l"installez correctement.
Comment savoir quelle taille de vanne choisir ?
Vous devez faire correspondre la taille de la vanne à la taille de votre tuyau. Vérifiez le débit et la pression de votre système. En cas de doute, demandez de l’aide à un expert en vannes.
Les clapets anti-retour sans clapet nécessitent-ils beaucoup d"entretien ?
Vous n"avez pas besoin de faire beaucoup d"entretien. Vérifiez simplement les fuites et gardez la valve propre. Les clapets anti-retour durent plus longtemps car ils se ferment en douceur.

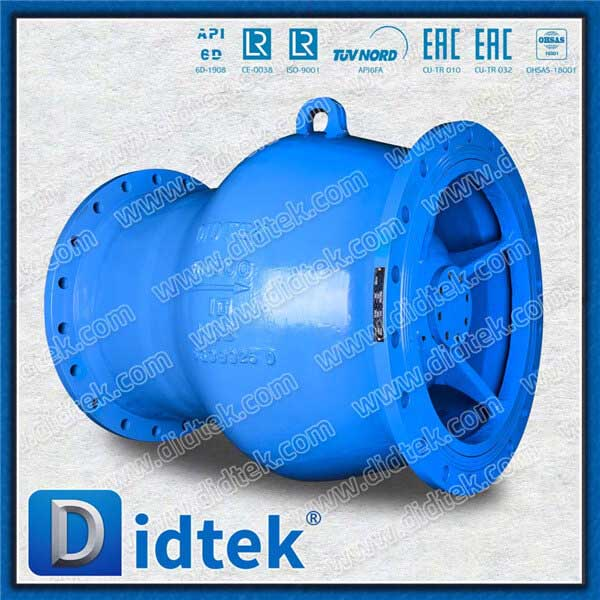

Pourquoi choisir le clapet anti-retour à débit axial silencieux DIDTEK ?
Vous bénéficiez d’un fonctionnement silencieux, de matériaux solides et de performances fiables. Cette valve aide à prévenir les coups de bélier et fonctionne bien dans les travaux difficiles. DIDTEK propose également de nombreuses tailles et certifications.
