Clapet anti-retour 2-1/2 pouces : types, dimensions, débit et guide de sélection

Un seul événement de reflux peut ruiner instantanément des pompes centrifuges coûteuses. Ce choc mécanique entraîne des pannes catastrophiques du système. Les installations perdent souvent des milliers de dollars chaque année en raison de temps d"arrêt imprévus et de réparations rapides des pipelines. Le choix de la bonne taille de vanne et de l’architecture interne va au-delà de la simple conformité au code. Il constitue la ligne de défense essentielle pour l’ensemble de votre infrastructure de tuyauterie.

Le clapet anti-retour de 2-1/2 pouces se distingue comme un composant très polyvalent et standardisé utilisé dans une myriade d'industries lourdes. Des installations de traitement des eaux industrielles aux boucles de refroidissement CVC commerciales en passant par la plomberie municipale et les raffineries pétrochimiques, cette taille spécifique comble parfaitement le fossé entre les applications commerciales légères et industrielles lourdes. Dans ce guide d'ingénierie complet, nous explorerons les détails techniques complexes nécessaires pour prendre une décision d'achat éclairée. Plus précisément, nous approfondirons les différentes conceptions structurelles, les dimensions face à face précises, les caractéristiques de débit et le rôle crucial de la sélection métallurgique.

En examinant les tendances actuelles en matière de contrôle des fluides, nous constatons une évolution massive du secteur vers l’optimisation énergétique et une stricte conformité ESG. Les ingénieurs en tuyauterie modernes ne recherchent plus seulement une prévention de base du refoulement. Ils exigent des chutes de pression minimales et des coefficients de débit optimisés pour réduire la consommation d"énergie des pompes à long terme. La sélection d"une vanne de 2,5 pouces très efficace a un impact direct sur l"empreinte carbone et les frais généraux d"exploitation d"une installation. Les données du marché indiquent que les installations qui adoptent des profils de vannes internes à faible résistance connaissent une diminution mesurable des coûts annuels d"électricité.

Points clés à retenir

• Polyvalence inégalée : cette taille de vanne spécifique est conçue dans plusieurs configurations. Les options incluent des conceptions traditionnelles à double plaque pivotante, à ressort et peu encombrantes. Cela rend l'unité hautement adaptable aux orientations de tuyauterie horizontales et verticales.
• Efficacité de débit optimisée : Il est essentiel de saisir les mesures de la dynamique des fluides telles que la pression de craquage et le coefficient de débit. Ces calculs permettent de minimiser les chutes de pression et de réduire la consommation d'énergie des pompes à long terme.
• Questions matérielles : la durée de vie opérationnelle et la compatibilité chimique de votre actif sont dictées par votre choix de matériaux de carrosserie et de siège. Les options vont de l'acier inoxydable robuste et de la fonte ductile au PVC résistant à la corrosion.
• Dimensionnement et ajustement appropriés : Bien que la taille nominale du tuyau reste standard de 2,5 pouces (DN65), l'empreinte physique de l'installation varie considérablement. Votre choix entre les normes de connexion à bride, à plaquette ou filetée détermine l'espace requis.

Qu"est-ce qu"un clapet anti-retour de 2,5 pouces et comment ça marche ?

Un clapet anti-retour de 2-1/2 pouces est une protection mécanique unidirectionnelle et auto-automatisée conçue spécifiquement pour les réseaux de tuyauterie d"un diamètre nominal de 2,5 pouces. Contrairement aux vannes à vanne ou à soupape standard qui nécessitent qu"un technicien tourne un volant ou s"appuie sur des actionneurs pneumatiques externes, un clapet anti-retour fonctionne entièrement sur la dynamique des fluides interne du pipeline. Son objectif fondamental est simple mais essentiel. Il permet au fluide, qu"il soit liquide ou gazeux, de s"écouler librement dans une direction vers l"avant tout en se fermant automatiquement pour bloquer tout flux inverse. Cette action protège les équipements sensibles en amont, tels que les compresseurs centrifuges et les dispositifs de dosage, du choc hydraulique sévère du reflux.

La mécanique opérationnelle repose fortement sur l’énergie cinétique. Lorsque la vitesse du fluide en amont atteint un seuil prédéterminé, la pression force le mécanisme de fermeture interne (qu"il s"agisse d"un disque, d"un clapet ou de deux plaques) à se désasseoir. Cela ouvre le port de 2,5 pouces. En revanche, dès que le flux vers l’avant diminue ou tente de s’inverser, le système réagit instantanément. La gravité, la contre-pression du système ou un ressort mécanique calibré repoussent l"élément de fermeture contre le siège de la vanne. Cela crée un joint imperméable et étanche aux bulles.

Dans les applications réelles sur le terrain, cette taille de vanne spécifique est omniprésente. Vous le trouverez fréquemment pour protéger les boucles de filtration des piscines commerciales et réguler les conduites d’eau d’alimentation des chaudières industrielles. De plus, elle gère les stations municipales de relevage des eaux usées et maintient une pression constante dans les systèmes de tours de refroidissement de grande hauteur.

Types courants de clapets anti-retour de 2-1/2 pouces

La sélection de l"architecture interne appropriée pour votre pipeline est primordiale pour la stabilité du système. Différentes conceptions mécaniques réagissent de manière unique à la vitesse d"écoulement, aux angles d"installation et à l"état physique du fluide.

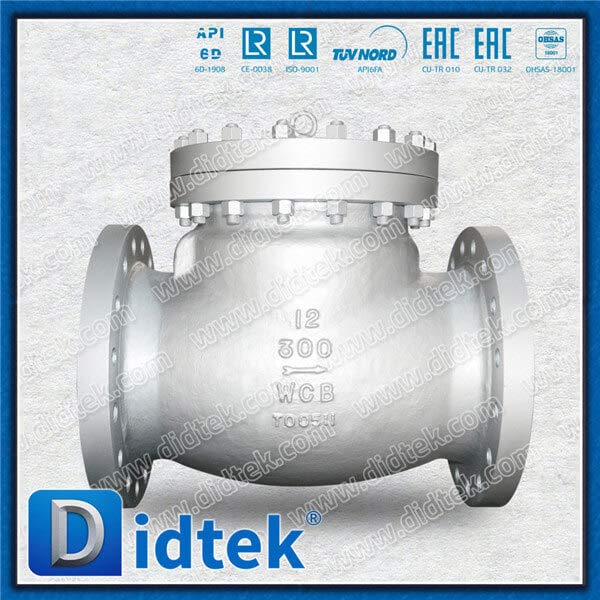

Conception du clapet anti-retour à battant

Le clapet anti-retour à battant reste l"une des conceptions les plus traditionnelles et les plus largement déployées dans l"ingénierie de contrôle des fluides. Il comporte un disque à clapet articulé qui pivote entièrement hors du chemin d"écoulement lorsque le fluide traverse le pipeline. Étant donné que le port interne n"est pratiquement pas obstrué, cette conception à port complet offre une résistance à l"écoulement minimale. Il en résulte une chute de pression exceptionnellement faible.

Cette configuration excelle dans les environnements à faible vitesse où le flux reste relativement constant et non pulsé. Par exemple, un clapet anti-retour à battant en acier moulé WCB conçu selon les normes strictes API 594 offre une durabilité robuste pour les conduites de vapeur à haute pression. Puisqu’il dépend fortement de la gravité et de la contre-pression du fluide pour obtenir une étanchéité parfaite, ce type est strictement recommandé pour les canalisations horizontales. Bien qu'il puisse techniquement fonctionner dans des lignes verticales où le flux monte, son installation dans un flux vertical descendant constitue une erreur d'ingénierie critique. La gravité maintiendra le clapet ouvert en permanence, rendant l'unité totalement inutile.

Configurations à ressort et en ligne

Souvent appelée clapet anti-retour silencieux ou à buse, la variante à ressort intègre un disque centralisé guidé par une tige de précision. Ce disque est soutenu par un ressort de compression calibré. Lorsque la pression du fluide parvient à surmonter la tension du ressort, le disque repousse pour permettre l"écoulement. De plus, dès que la vitesse d"avancement diminue, le ressort force le disque à revenir dans sa position assise. Cela se produit quelques fractions de seconde avant que le fluide puisse physiquement inverser sa direction.

Ce mécanisme de fermeture à réponse rapide constitue la meilleure défense de l"industrie contre les coups de bélier. Le coup de bélier est une onde de choc hydraulique destructrice provoquée par le claquement soudain d’une vanne. Étant donné que le ressort mécanique facilite la fermeture quelle que soit la force gravitationnelle, ce type de vanne offre une incroyable flexibilité d"installation. Il fonctionne parfaitement dans des orientations horizontales, verticales vers le haut et même verticalement vers le bas.

Style de plaquette à double plaque

Le clapet anti-retour à double plaque utilise deux plaques semi-circulaires articulées sur une broche verticale centrale. Ces plaques sont maintenues fermées par des ressorts de torsion robustes. Lorsque le flux vers l’avant entre dans le port, les plaques se replient vers l’intérieur comme des ailes de papillon. À l"arrêt du débit, les ressorts de torsion ferment rapidement les plaques. Cela empêche le reflux avant même qu’il ne commence.

L"avantage le plus important de la conception à double plaque est son profil très compact et léger. Conçu pour s"adapter parfaitement entre deux brides de tuyaux existantes, il permet d"économiser un espace d"installation précieux. Cela réduit également considérablement les contraintes structurelles sur la structure de la tuyauterie. Cela en fait une solution idéale pour les salles mécaniques exiguës, les plates-formes offshore et les skids industriels denses.

Tableau de comparaison des noyaux pour les vannes 2,5"

Dimensions et normes de connexion

Pour les entrepreneurs en tuyauterie et les ingénieurs en mécanique, la précision dimensionnelle n’est pas négociable. Une vanne de remplacement doit s’aligner parfaitement sur l’infrastructure existante. Cela nécessite le strict respect des normes internationales en matière de brides et de filetage.

Extrémités à brides : les applications industrielles lourdes reposent principalement sur des connexions à brides. Pour une vanne de 2,5 pouces, ces brides sont généralement conformes aux normes ASME et ANSI B16.5. À titre d'illustration, une bride ANSI classe 150 pour un tuyau de 2,5 pouces comporte quatre trous de boulons disposés sur un cercle de boulons de 5,5 pouces. En revanche, une bride de classe 300 à pression plus élevée nécessite huit trous de boulons. Les extrémités à bride fournissent des joints robustes et étanches, capables de résister aux environnements à fortes vibrations.

Style Wafer : Comme indiqué pour la conception à double plaque, les vannes Wafer n'ont pas leurs propres extrémités à brides saillantes. Au lieu de cela, l'ensemble du corps de la vanne est serré étroitement entre deux brides de tuyau existantes à l'aide de longs goujons filetés. Cette philosophie de conception réduit considérablement la dimension face à face et le poids total.

Filetés et soudés par emboîtement : les connexions filetées, connues sous le nom de National Pipe Thread, sont standard dans la plomberie commerciale, les boucles CVC et les systèmes en PVC. Pendant ce temps, les connexions à souder par emboîtement sont réservées aux environnements à haute pression ou hautement toxiques. Dans ces scénarios, un joint fusionné permanent est nécessaire pour éliminer toutes les fuites potentielles.

Caractéristiques d"écoulement : chute de pression et pression de craquage

L"intégration d"un nouveau composant dans un pipeline modifie la dynamique des fluides internes. Les ingénieurs doivent calculer soigneusement l’impact d’une vanne sur le débit global et les besoins énergétiques de la pompe pour maintenir l’équilibre du système.

La pression de craquage est définie comme la pression minimale exacte du fluide en amont requise pour vaincre la résistance interne. Cette résistance peut être la friction, la gravité ou la tension du ressort. Le surmonter fait tomber le disque juste assez pour permettre un débit mesurable. Un clapet anti-retour à battant standard de 2-1/2 pouces présente une pression de fissuration exceptionnellement faible, souvent inférieure à 0,5 psi. À l’inverse, les variantes à ressort nécessitent des pressions de fissuration plus élevées. Celles-ci se situent généralement entre 0,5 psi et 2,0 psi, en fonction fortement de la rigidité du ressort interne.

Le coefficient de débit, ou Cv, est une valeur empirique standardisée. Il représente le volume d"eau à 60°F qui passera à travers une vanne tout en provoquant une chute de pression d"exactement 1 psi. Un Cv plus élevé indique une efficacité d’écoulement supérieure et une résistance plus faible. Un clapet anti-retour à battant de 2,5 pouces offre généralement un Cv élevé car le clapet s"éloigne complètement du trajet du fluide. En comparaison, un clapet anti-retour à ressort donne un Cv inférieur. La tige centrale et le mécanisme à ressort restent directement dans le flux, générant des turbulences mineures.

Sélection des matériaux pour votre composant

Il est primordial d"adapter la construction métallurgique ou polymère de la vanne au fluide, à la pression de fonctionnement et à la température ambiante. Cela évite une défaillance prématurée et garantit la sécurité du site.

Pour les environnements industriels brutaux caractérisés par des pressions élevées et des fluctuations thermiques extrêmes, les alliages métalliques constituent la norme incontestée. L"acier au carbone, en particulier ASTM A216 WCB, offre une immense résistance à la traction. Cela le rend idéal pour les conduites de vapeur à haute pression et les raffineries de pétrole. Cependant, il lui manque une résistance naturelle à la rouille. L"acier inoxydable, comme ASTM A351 CF8M ou 316SS, est enrichi de chrome et de molybdène. Il offre une résistance à la corrosion inégalée. Il constitue le premier choix pour les traitements chimiques agressifs, les environnements marins salins et les applications stériles de qualité alimentaire.

Lors de l"équipement d"applications d"utilité générale, les corps à base de fer offrent une solution robuste et rentable. La fonte, telle que la norme ASTM A126, est largement utilisée dans les systèmes CVC commerciaux et les réseaux d"eau municipaux standard. La fonte ductile va encore plus loin. Sa microstructure sphérique en graphite lui confère une élasticité et une résistance à la traction supérieures. Cela rend la fonte ductile très résistante aux chocs mécaniques et aux contraintes thermiques.

Les clapets anti-retour en thermoplastique sont indispensables lors de la manipulation d"acides agressifs ou lors d"un fonctionnement sous des contraintes budgétaires strictes à des températures plus basses. Un clapet anti-retour en PVC de 2-1/2 pouces est incroyablement léger et totalement insensible à la corrosion galvanique. Le CPVC offre une résistance chimique similaire mais peut résister à des températures plus élevées jusqu"à 200°F.

Le mécanisme d'assise dicte la classification d'arrêt. Les sièges souples en élastomères comme l'EPDM, le NBR ou le Téflon offrent une étanchéité aux bulles. Cela signifie absolument aucune fuite. D’un autre côté, les boues très abrasives ou les températures extrêmes dépassant 400°F déchiqueteront les élastomères mous. Dans ces scénarios, des sièges métal sur métal usinés avec précision, souvent durcis avec du Stellite, sont nécessaires. S'assurer que vos composants sont fabriqués par un partenaire fiable garantit que l'intégrité métallurgique et les tests de siège répondent aux exigences rigoureuses des protocoles API 598.

Guide de sélection complet : étapes concrètes

L"acquisition de la vanne idéale nécessite une approche d"ingénierie méthodique. Les acheteurs doivent suivre ce cadre d"évaluation pour éviter des erreurs de spécification coûteuses sur le terrain.

Étape 1 : Analyser le milieu fluide. Évaluer l’état physique et la composition chimique du fluide. L'eau propre et traitée se marie parfaitement avec les corps en fer standard et les sièges en EPDM. A l’inverse, les acides très corrosifs nécessitent des corps en acier inoxydable ou en PVC équipés de sièges en PTFE. Si le support contient des particules solides abrasives, évitez les modèles à ressort qui peuvent se coincer. Optez plutôt pour un clapet anti-retour à battant à siège métallique.

Étape 2 : Vérifiez les limites de pression et de température. Établissez la pression de référence maximale et les pics de surtension potentiels au sein du système. Assurez-vous que l'unité choisie est strictement conforme aux normes de pression-température ASME et ANSI correspondantes, comme la classe 150 ou la classe 300. Ne poussez jamais les matériaux de siège souples au-delà de leurs limites thermiques certifiées.

Étape 3 : Confirmez l’orientation de l’installation. Les clapets internes sont très sensibles à la gravité. Pour les conduites horizontales, presque toutes les conceptions fonctionnent parfaitement. Pour les conduites verticales à débit ascendant, les vannes à ressort ou à double plaque sont très efficaces. Utilisez toujours des vannes à ressort spécialement calibrées pour les flux descendants afin d'éviter que le disque ne reste ouvert.

Étape 4 : Mesurez les contraintes d’espace. Évaluer l’empreinte physique disponible dans la salle mécanique. Si l'espace est abondant et que l'objectif principal est de minimiser la chute de pression, un clapet anti-retour à bride est approprié. Si la zone d'installation est très confinée, un clapet anti-retour à double plaque de type plaquette est le meilleur choix.

Meilleures pratiques d’installation et de maintenance

Même le composant le plus précisément conçu sera sous-performant s’il est installé au hasard. Une bonne exécution prolonge considérablement le cycle de vie de l’actif.

Un placement stratégique au sein du réseau de canalisations est essentiel. Un écoulement très turbulent fait flotter violemment le disque interne. Cela entraîne une usure prématurée de l"axe de charnière. En règle générale, installez l"unité à une distance minimale de cinq fois le diamètre nominal du tuyau en aval de toute pompe, coude ou réducteur. Pour un pipeline de 2,5 pouces, cela équivaut à exactement 12,5 pouces de tuyau droit.

Les ingénieurs de terrain constatent fréquemment que les pompes sont instantanément à tête morte en raison d"une installation à l"envers. Vérifiez toujours la flèche de direction du débit coulée directement sur le corps de la vanne. Lors du serrage des raccords à bride, utilisez un modèle de boulonnage standard en étoile ou en croix. Si vous serrez trop fort sur un côté, vous risquez d"écraser le joint et de provoquer des fuites externes.

Bien que ces unités fonctionnent automatiquement, elles nécessitent une surveillance périodique. Établissez un calendrier d’inspection de routine pour écouter les bruits anormaux. Un bruit de claquement continu et audible indique généralement que la vanne est surdimensionnée par rapport au débit actuel. Si une unité ne parvient pas à retenir le flux inverse, le coupable le plus courant est le tartre minéral ou les débris emprisonnés dans la zone des sièges. L"isolation de la conduite, le retrait du chapeau et le rinçage manuel du siège rétablissent souvent une étanchéité aux bulles sans nécessiter un arrêt complet de la canalisation.

Conclusion

Choisir le bon clapet anti-retour de 2-1/2 pouces est une étape fondamentale pour garantir la sécurité du système et l"efficacité opérationnelle à long terme. En adaptant soigneusement la conception structurelle, la composition des matériaux et les spécifications de débit aux conditions uniques de votre pipeline, vous évitez activement des dommages coûteux aux équipements et des dépenses énergétiques inutiles.

L'obtention de ces spécifications techniques correctes du premier coup prolonge la durée de vie globale de votre infrastructure et maintient les budgets de maintenance sous contrôle. Si vous avez besoin d'une assistance en matière de dimensionnement personnalisé, d'une vérification de la classe de pression ou de dessins techniques détaillés, contactez notre équipe d'ingénierie dès aujourd'hui. Nous encourageons les responsables des achats et les entrepreneurs en tuyauterie à explorer la gamme complète de solutions industrielles pour trouver la solution idéale pour vos applications exigeantes.

Foire aux questions

Un clapet anti-retour de 2-1/2 pouces peut-il être installé verticalement ?

Oui, il peut être installé verticalement, mais le succès dépend entièrement de la conception interne et du sens du flux. Pour les conduites verticales où le fluide s"écoule vers le haut, les clapets anti-retour à ressort en ligne et à double plaque sont d"excellents choix. Le ressort interne aide la gravité à fermer rapidement la vanne. Les conceptions à balançoires traditionnelles peuvent également fonctionner dans des flux ascendants, bien que moins efficacement. Cependant, pour les conduites verticales à écoulement descendant, les configurations standards échoueront car la gravité force le disque à s"ouvrir. Vous devez spécifier une unité assistée par ressort spécialement calibrée pour les applications à débit descendant.

Quelle est la dimension face à face standard d"une vanne à bride de 2,5 pouces ?

La dimension du face à face n’est pas universelle. Ceci est strictement dicté par la norme de conception et la classe de pression. Par exemple, selon les normes ASME B16.10, un clapet anti-retour à battant à brides de classe 150 mesure généralement 8,50 pouces de bout en bout. Une unité de classe 300 ayant exactement le même diamètre nominal mesure 11,50 pouces. Les vannes de type plaquette, régies par l"API 594, ont des profils considérablement plus courts, souvent autour de 2,38 pouces. Les ingénieurs doivent toujours consulter les fiches techniques certifiées du fabricant avant de finaliser le tracé de la tuyauterie.

Comment arrêter les coups de bélier dans un pipeline de 2,5 pouces ?

Les coups de bélier se produisent lorsque le fluide en mouvement est forcé de s’arrêter brusquement, envoyant une onde de choc de pression destructrice à travers les tuyaux. Dans les systèmes utilisant des conceptions pivotantes standard, le disque se ferme souvent une fraction de seconde après le début du flux inverse. Cela exacerbe le choc. La solution technique la plus efficace consiste à remplacer le robinet à battant traditionnel par un clapet anti-retour silencieux à ressort. Le ressort interne force le disque à se fermer au moment précis où la vitesse du flux vers l"avant atteint zéro, empêchant ainsi le flux inverse qui provoque l"effet de claquement violent.

Quelle est la différence entre un clapet anti-retour et un clapet anti-retour ?

Bien que les deux dispositifs empêchent le flux inverse, ils sont fondamentalement différents en termes de complexité et d’application réglementaire. Un clapet anti-retour est un composant mécanique unique et autonome conçu pour maintenir la direction du flux et protéger un équipement spécifique, tel qu"une pompe, dans une boucle industrielle fermée. En revanche, un clapet anti-retour est un ensemble mécanique complexe et testable qui contient souvent plusieurs clapets anti-retour, soupapes de décharge et robinets d"essai. Les dispositifs anti-retour sont légalement mandatés par les codes de santé municipaux pour protéger les approvisionnements publics en eau potable contre toute contamination dangereuse.

Comment tester un clapet anti-retour de 2-1/2 pouces pour les fuites internes ?

Le test des fuites internes du siège implique généralement d’isoler la vanne dans le pipeline et d’appliquer une contre-pression. Les ingénieurs ferment les vannes d"isolement en aval et surveillent les manomètres en amont. Si la pression en amont augmente alors que le côté aval est sous pression, le fluide glisse au-delà du siège interne. Dans les installations de fabrication, ces unités sont soumises à des tests rigoureux API 598, qui consistent à appliquer une pression hydrostatique en aval et à mesurer goutte à goutte les taux de fuite admissibles.

Quelle est la durée de vie attendue d’un clapet anti-retour industriel de 2,5 pouces ?

La durée de vie opérationnelle dépend fortement du fluide utilisé, de la fréquence des cycles et du choix des matériaux. Dans les applications d’eau propre avec une dynamique d’écoulement stable, une unité en fonte ou en acier inoxydable de haute qualité peut facilement durer 10 à 15 ans. Cependant, dans les lignes de traitement du lisier très abrasives ou dans les systèmes soumis à de graves coups de bélier, les axes de charnière internes et les surfaces d"appui peuvent s"user en quelques années seulement. L"entretien de routine et la garantie que la vanne est correctement dimensionnée pour le coefficient de débit sont les meilleurs moyens de maximiser sa longévité.
