Clapet anti-retour à ressort et clapet anti-retour à battant : différences et applications

La sélection d’une vanne incorrecte peut rapidement dégrader une pompe industrielle coûteuse. Les deux catégories de vannes bloquent efficacement le flux inverse dangereux. Cependant, un choix mal informé déclenche souvent de graves coups de bélier et une défaillance du système qui en résulte. Le paysage industriel d"aujourd"hui exige une précision absolue. Comprendre les nuances entre ces mécanismes est primordial pour tout ingénieur en tuyauterie ou gestionnaire d’installations. Ce guide complet vous aidera à naviguer dans les complexités de ces composants critiques, garantissant ainsi un choix intelligent et basé sur les données pour votre infrastructure.

Points clés à retenir

• Les unités pivotantes dépendent entièrement de la gravité et de la vitesse du fluide vers l’avant pour fonctionner. Cela les rend idéaux pour les systèmes à haut débit et à faible perte de charge. Malheureusement, ils restent très sujets aux chocs hydrauliques.
• Les dispositifs assistés par ressort utilisent un ressort mécanique hélicoïdal pour fermer le disque indépendamment de la gravité. Cela permet des orientations d'installation polyvalentes et offre une excellente prévention des coups de bélier. La sélection
• appropriée d'un clapet anti-retour à battant dépend fortement de la disposition des canalisations horizontales et des caractéristiques physiques du fluide. Les eaux usées contenant des solides lourds en sont un excellent exemple.
• Le choix entre un clapet anti-retour à battant ou à ressort dépend en fin de compte des contraintes spatiales, de l'orientation d'installation requise, de la vitesse du fluide et du besoin critique d'un fonctionnement silencieux dans la canalisation.

Tendances actuelles de l"industrie en matière de prévention des refoulements de pipelines

Les systèmes modernes de contrôle des fluides évoluent rapidement. Nous assistons à une nette évolution vers des infrastructures urbaines à haute densité et des systèmes CVC avancés. Cette évolution entraîne une augmentation massive des spécifications de soupapes silencieuses assistées par ressort. Les ingénieurs donnent de plus en plus la priorité au coût total de possession plutôt qu’aux coûts d’approvisionnement initiaux. Ils reconnaissent que l"atténuation des chocs hydrauliques prolonge la durée de vie de l"ensemble du réseau de canalisations.

De plus, les exigences en matière de développement durable poussent les installations à optimiser la consommation d"énergie des pompes. Cela nécessite un équilibre délicat. Les ingénieurs doivent mettre en balance la faible perte de charge des vannes actionnées par gravité avec les capacités de protection et anti-claquement des alternatives à ressort. Les protocoles de maintenance prédictive privilégient également les matériaux robustes, orientant les acheteurs vers des alliages de haute qualité et des matériaux de sièges spécialisés pour une fiabilité à long terme.

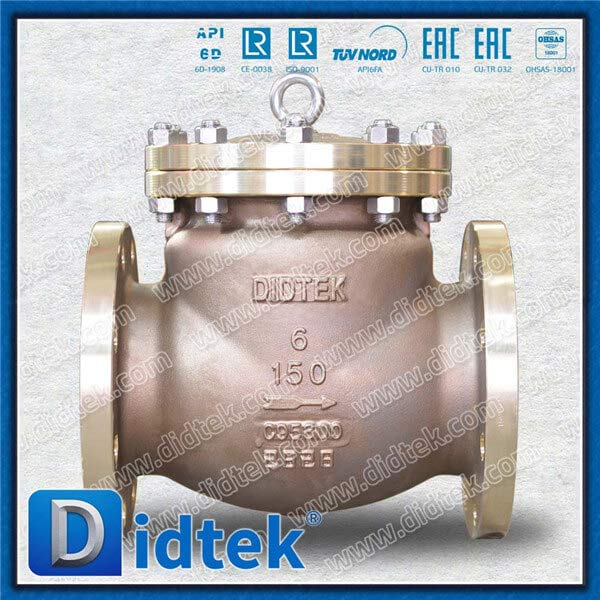

Qu"est-ce qu"un clapet anti-retour à battant : conception et mécanique

Pour saisir les différences fondamentales entre ces mesures de protection des pipelines, nous devons d’abord définir leurs principes de fonctionnement. Une unité de type pivotante est un dispositif mécanique à actionnement automatique conçu pour permettre l"écoulement du fluide dans une seule direction. Il fonctionne entièrement sur les principes fondamentaux de la dynamique des fluides et de l’attraction gravitationnelle.

Lorsque le fluide pénètre dans le corps de la vanne vers l"avant, l"énergie cinétique force un disque non guidé à pivoter vers le haut par rapport à son siège usiné. Les techniciens appellent souvent ce disque un clapet. Imaginez une lourde porte en métal poussée par une rafale de vent. Tant que la vitesse d"écoulement reste constante, le disque reste suspendu. Cela permet aux médias de passer avec un minimum d"obstruction.

À l’inverse, lorsque le flux vers l’avant diminue, la gravité tire ce disque lourd vers le bas. Tout flux inverse ultérieur pousse le disque fermement contre la surface d"appui, scellant ainsi le pipeline. Vous pouvez souvent entendre le claquement distinct du siège du disque dans les grandes conduites d’eau municipales. D"un point de vue matériel, les unités de qualité industrielle sont souvent dotées de corps robustes en acier moulé ou en bronze C95800 spécialisé. Lorsqu"ils sont associés à un disque NBR, ces matériaux garantissent une étanchéité aux bulles, même dans des environnements exigeants et riches en particules.

Avantages des vannes actionnées par gravité

• Faible chute de pression : le disque pivote entièrement hors du chemin d'écoulement lorsqu'il est complètement ouvert. Le fluide rencontre une résistance physique minimale. Cela se traduit par une très faible chute de pression à travers la vanne, ce qui la rend très économe en énergie pour les systèmes à débit continu et élevé.
• Capacité de débit élevée : La géométrie interne dégagée permet une capacité de débit maximale. Ils constituent un élément essentiel du mouvement des fluides municipaux et industriels à grande échelle.
• Manipulation des solides : L'absence de ressorts internes ou de guides centraux signifie qu'il y a moins de crevasses pour que les débris soient piégés. Il a été empiriquement prouvé qu'ils sont supérieurs aux milieux contenant des particules, des matières en suspension ou des fluides visqueux comme les eaux usées brutes.

Inconvénients des vannes actionnées par gravité

• Haute sensibilité aux coups de bélier : le mécanisme de fermeture repose sur la gravité et le flux inversé. Le disque se ferme souvent après que le fluide ait déjà inversé sa direction. Cet arrêt soudain crée un choc hydraulique sévère, connu dans le domaine sous le nom de claquement de soupape.
• Exigences d'installation strictes : le fonctionnement dépendant de la gravité limite ces vannes principalement aux canalisations horizontales. Ils ne peuvent fonctionner en lignes verticales que si le fluide circule vers le haut.
• Temps de fermeture plus lent : le recours passif à la gravité rend le temps de réponse mécanique considérablement plus lent par rapport aux configurations assistées par ressort.

Qu"est-ce qu"un clapet anti-retour à ressort : conception et mécanique

Un clapet anti-retour à ressort fonctionne selon un principe mécanique fondamentalement différent. Les schémas techniques les désignent fréquemment comme des clapets anti-retour silencieux, des clapets anti-retour en ligne ou des clapets anti-retour à buse. Plutôt que d'attendre la gravité, cet appareil utilise un ressort mécanique calibré pour dicter le mouvement du disque interne.

Pour que le mécanisme s"ouvre, la pression du fluide vers l"avant doit dépasser la tension du ressort hélicoïdal. Ce seuil de pression spécifique est appelé pression de craquage. Une fois cette pression de fissuration surmontée, le fluide pousse le disque linéairement le long d"un guide central. Cela comprime le ressort et permet au média de circuler autour de l"assemblage.

La phase opérationnelle la plus critique se produit lorsque le flux vers l’avant commence à décélérer. Avant que le fluide ne puisse physiquement inverser sa direction, l'énergie mécanique stockée dans le ressort repousse activement le disque sur son siège. La structure interne présente un assemblage de précision. Il comprend une tige de guidage centrale, un ressort de compression résistant à la fatigue et un disque guidé se déplaçant parallèlement au flux d'écoulement. Les variantes modernes, telles que le clapet anti-retour à levage , utilisent également des mécanismes guidés similaires pour garantir un siège précis dans les applications de vapeur et de gaz à haute pression.

Avantages des vannes à ressort

• Fonctionnement silencieux et prévention des coups de bélier : ces appareils ferment activement la vanne la microseconde où la vitesse d'avancement atteint zéro. Il est essentiel qu’ils se scellent avant que le flux inverse ne puisse prendre son élan. Cela élimine l’onde acoustique destructrice qui provoque le claquement des valves.
• Orientation d'installation polyvalente : La force de fermeture est fournie par la tension mécanique plutôt que par la gravité. Ces valves sont véritablement omnidirectionnelles. Les concepteurs de tuyauterie peuvent les spécifier en toute sécurité pour des dispositions horizontales, verticales ou diagonales.
• Empreinte compacte : les configurations à ressorts en ligne présentent généralement une dimension face à face beaucoup plus courte. Ils sont nettement plus légers. Cela en fait une bouée de sauvetage pour les techniciens qui naviguent dans des salles mécaniques étroites et des équipements montés sur patins.

Inconvénients des vannes à ressort

• Chute de pression plus élevée : Le fluide doit continuellement exercer une force contre la tension du ressort pour maintenir le passage ouvert. Le disque et le guide central restent directement dans le chemin d'écoulement, créant des turbulences et une perte de charge mesurable plus élevée. Les pompes en amont doivent travailler plus fort pour vaincre cette résistance.
• Mauvaises performances avec les solides : Le mécanisme de guidage interne et le ressort lui-même créent des pièges physiques. Les boues, les eaux usées brutes ou les fluides chargés de grosses matières en suspension obstrueront rapidement le mécanisme à ressort, entraînant une défaillance catastrophique.
• Coût initial plus élevé : la nécessité de guides internes usinés avec précision et de matériaux de ressorts spécialisés augmente généralement leurs coûts de fabrication.

Tableau de comparaison de base : répartition technique

5 différences clés qui influencent les achats

Lors de l’évaluation de ces deux technologies distinctes, les ingénieurs doivent regarder au-delà de la fonction de base de prévention des refoulements. Les disparités structurelles dictent des comportements dynamiques des fluides totalement différents. Vous trouverez ci-dessous une description complète des cinq différences clés qui influencent les décisions d"approvisionnement sur site.

Mécanisme de fermeture et vitesse

La différence la plus déterminante réside dans la manière dont le processus de scellement démarre. Une unité de style swing est un appareil passif. Il attend l"attraction gravitationnelle et s"appuie sur l"inversion physique du fluide pour pousser fermement le clapet dans le siège. Cette réaction passive est par nature lente. En revanche, une unité à ressort agit activement. Le ressort de compression exerce une force de fermeture continue. Dès que l’énergie cinétique vers l’avant descend en dessous de la tension du ressort, le joint s’enclenche rapidement. Cela se produit de manière totalement indépendante de l’impulsion inverse du fluide.

Coup de bélier et claquement de valve

Le coup de bélier est une violente poussée de pression se produisant lorsqu’un fluide en mouvement est forcé de s’arrêter brusquement. Dans une configuration fonctionnant par gravité, la vitesse de fermeture lente signifie que le flux inverse se déplace souvent déjà à une vitesse élevée avant que le disque ne soit complètement en place. Lorsqu’il se ferme finalement contre ce reflux à grande vitesse, il génère une onde de pression acoustique massive. Cette vague est capable de briser les tuyaux, de faire sauter les joints et de briser les roues des pompes. Les dispositifs actionnés par ressort empêchent complètement ce phénomène. En forçant le joint à se fermer exactement au moment où le flux vers l"avant cesse, le flux inverse n"a jamais la possibilité d"établir une vitesse dangereuse.

Limites d"orientation de l"installation

Les contraintes spatiales dictent souvent la sélection des composants sur le chantier. Une unité pivotante traditionnelle doit être installée avec l’axe de charnière aligné horizontalement en haut du pipeline. S"il est monté dans un tuyau horizontal avec la goupille sur le côté, la gravité ne peut pas fermer le disque. De plus, s’il est installé dans une conduite verticale à écoulement descendant, la gravité maintient le clapet ouvert en permanence. Alternativement, les mécanismes à ressort ne dépendent pas de la gravité. La force mécanique permet une véritable installation omnidirectionnelle, offrant une flexibilité maximale dans les configurations de tuyauterie complexes à plusieurs niveaux.

Chute de pression et turbulence d"écoulement

Du point de vue de la dynamique des fluides, le coefficient d"écoulement varie considérablement entre les deux conceptions. Lorsqu"elles sont complètement ouvertes, les vannes à gravité fournissent un chemin d"écoulement presque complet et dégagé. Le fluide maintient un profil d"écoulement laminaire, ce qui entraîne une perte d"énergie minimale. Les vannes à ressort positionnent l"ensemble de disques directement au centre du trajet d"écoulement. Par conséquent, le fluide doit diverger autour de l’obstruction et vaincre constamment la résistance mécanique. Cette divergence crée un écoulement turbulent et une chute de pression mesurable.

Encombrement et espace requis

Les dimensions physiques jouent un rôle crucial dans la conception des salles mécaniques modernes, où la superficie en pieds carrés est primordiale. Les vannes dépendant de la gravité nécessitent un corps grand et volumineux pour accueillir le mécanisme de charnière. Ils ont besoin d’un jeu interne suffisant pour que le disque puisse pivoter complètement vers le haut. Il en résulte un composant lourd avec une dimension face-à-face longue. Les modèles à ressorts en ligne sont très compacts. Le mouvement linéaire des composants internes permet au corps de la vanne d"être considérablement plus court, économisant ainsi un espace précieux.

Répartition des applications : où utiliser laquelle ?

La mécanique théorique doit se traduire par des applications pratiques et concrètes. Le choix entre ces deux options est rarement arbitraire. Elle est plutôt dictée par les exigences spécifiques et impitoyables de l’environnement industriel.

Scénarios idéaux pour les vannes actionnées par gravité

• Stations de relevage de traitement des eaux usées : Les systèmes d'égouts municipaux transportent fréquemment de l'eau brute non traitée contenant de gros débris et des chiffons. Le chemin d'écoulement dégagé permet à ces solides de passer sans accroc.
• Distribution d'eau à grande échelle : dans les canalisations d'eau massives à travers le pays, la minimisation de la perte de pression sur des kilomètres de canalisation est la priorité absolue. La faible perte de charge permet aux municipalités d'économiser d'immenses quantités d'énergie électrique dans les stations de pompage.
• Systèmes de fluides à faible vitesse : dans les configurations où la vitesse du fluide est naturellement faible et les changements de direction d'écoulement sont progressifs, le risque de coup de bélier est minime. Les ingénieurs peuvent capitaliser en toute sécurité sur la rentabilité de ces modèles.

Scénarios idéaux pour les vannes assistées par ressort

• Installations de refroidissement CVC et alimentations de chaudières : dans les immeubles commerciaux de grande hauteur, les boucles d'eau réfrigérée s'activent et s'éteignent rapidement. La fermeture immédiate et assistée est essentielle pour protéger les équipements rotatifs coûteux des chocs hydrauliques.
• Raffineries de traitement chimique : les pipelines de produits chimiques nécessitent souvent un contrôle précis du débit et fonctionnent sous des pressions élevées. La capacité de scellage rapide empêche le reflux dangereux de produits chimiques volatils.
• Plates-formes offshore et marines : dans des salles mécaniques densément peuplées ou des unités montées sur châssis, leur empreinte compacte et leurs capacités d'installation omnidirectionnelles en font la seule solution d'ingénierie viable.

Guide de sélection exploitable : comment choisir

Prendre une décision empirique et basée sur des données nécessite que les ingénieurs évaluent plusieurs variables systémiques. Un dimensionnement et une sélection appropriés ne consistent pas simplement à faire correspondre les diamètres des tuyaux. La sélection du mauvais mécanisme peut entraîner une défaillance prématurée des composants ou une grave restriction de débit. Utilisez les normes suivantes pour guider vos spécifications sur site.

Norme 1 : Évaluer le profil du média
Les caractéristiques physiques du fluide dictent votre premier filtre majeur. Pompez-vous des eaux usées brutes, des boues ou des fluides contenant une forte teneur en matières en suspension ? Spécifiez une conception fonctionnant par gravité. Le chemin d'écoulement dégagé empêche les matériaux fibreux de s'accrocher. À l’inverse, si vous manipulez des fluides propres comme l’eau potable, les produits pétrochimiques raffinés ou l’air comprimé, les mécanismes à ressort sont parfaitement sûrs et très avantageux.

Norme 2 : Cartographie de l'orientation de la tuyauterie
Examinez vos dessins isométriques. Si votre pipeline s'étend horizontalement ou verticalement vers le haut, les deux types de vannes sont acceptables. Cependant, si votre tuyauterie nécessite un écoulement vertical descendant ou un acheminement diagonal complexe, les unités fonctionnant par gravité sont strictement interdites. Vous devez spécifier un modèle à ressort pour garantir une étanchéité parfaite du disque contre le siège quel que soit l'angle d'installation.

Norme 3 : Calculer la vitesse d'écoulement et la chute de pression
Chaque clapet anti-retour nécessite une pression de craquage spécifique pour s'ouvrir. Les unités à gravité ont une pression de craquage exceptionnellement faible, ce qui les rend idéales pour les systèmes basse pression donnant la priorité à une vitesse d'écoulement maximale. Les appareils assistés par ressort présentent une chute de pression plus élevée. Vous devez consulter les courbes de pompe du fabricant pour vous assurer que vos pompes en amont ont une pression de refoulement suffisante pour surmonter la résistance continue du ressort sans affamer les processus en aval.

Norme 4 : Analyser le coût total de possession
Les acheteurs techniques doivent calculer les coûts sur le cycle de vie de l'équipement. Une unité par gravité traditionnelle est plus rentable au départ. Pourtant, s’il est installé dans un système avec des cycles de pompe fréquents, le coup de bélier qui en résulte peut briser les joints des tuyaux et détruire les pompes. Dans les environnements à cycles élevés, l'investissement initial légèrement plus élevé pour une unité de ressort usinée avec précision est rentabilisé en neutralisant les coups de bélier et en réduisant considérablement les coûts de maintenance à long terme.

Conclusion

Dans le débat technique entourant ces composants critiques du pipeline, il n’existe pas d’option universellement supérieure. Le choix optimal dépend entièrement de l"adéquation des caractéristiques structurelles et dynamiques aux exigences spécifiques de votre système de tuyauterie.

En règle générale, utilisez des vannes actionnées par gravité pour les applications à débit lourd et sans obstruction dans des conduites strictement horizontales ou verticales ascendantes. Spécifiez des vannes à ressort pour les fluides propres, les contraintes spatiales serrées, les flux verticaux descendants et, surtout, chaque fois que l"élimination des coups de bélier est nécessaire pour protéger des pompes coûteuses.

Si vous concevez actuellement un pipeline ou remplacez une infrastructure défaillante, sélectionner la bonne vanne n’est pas un jeu de devinettes. Nous vous encourageons vivement à parcourir le vaste catalogue de Didtek Valve pour trouver la solution d"ingénierie exacte adaptée à vos débits, types de fluides et paramètres de pression spécifiques.

Foire aux questions

Un clapet anti-retour à battant peut-il être installé verticalement ?

Oui, mais dans des conditions strictement limitées. Une vanne à battant ne peut être installée dans une canalisation verticale que si le débit de fluide se déplace verticalement vers le haut. Dans cette configuration, l’élan ascendant du fluide pousse le disque vers l’ouverture. Lorsque le flux s"arrête, la gravité aide à ramener le disque sur le siège. Si le débit se déplace verticalement vers le bas, la gravité maintiendra le lourd disque en position ouverte en permanence, rendant la vanne inutile.

Quel clapet anti-retour est le meilleur pour éviter les coups de bélier ?

Le clapet anti-retour à ressort est largement supérieur pour prévenir les coups de bélier. Un coup de bélier se produit lorsque le fluide inverse rapidement sa direction et ferme avec force une vanne ouverte. Une vanne actionnée par gravité s"appuie sur ce flux inversé pour se fermer, garantissant pratiquement un effet de claquement. Une valve assistée par ressort utilise une tension mécanique pour pousser activement le disque sur le siège au moment précis où la vitesse d"écoulement vers l"avant tombe à zéro, empêchant ainsi l"onde de choc.

Les clapets anti-retour à ressort limitent-ils le débit ?

Oui, ils introduisent un degré plus élevé de restriction de débit par rapport à leurs homologues fonctionnant par gravité. Le guide interne, le disque et le ressort hélicoïdal lui-même sont positionnés directement au centre du trajet d"écoulement. Le fluide doit continuellement dépenser de l"énergie cinétique pour maintenir le ressort comprimé. Cette obstruction interne crée des turbulences et entraîne une chute de pression plus élevée à travers la vanne.

Les clapets anti-retour à ressort sont-ils plus chers que les clapets anti-retour à battant ?

En général, oui. Le processus de fabrication d"une vanne assistée par ressort implique des tolérances plus strictes et des composants internes plus complexes. Une soupape à ressort en ligne nécessite des guides centraux usinés avec précision, des ressorts en alliage spécialisés résistants à la fatigue et des mécanismes de siège finement calibrés. Les installations récupèrent souvent rapidement cet investissement initial plus élevé en évitant les ruptures de canalisations et les réparations de pompes associées aux dégâts causés par les coups de bélier.

En quoi les modes de défaillance diffèrent-ils entre les deux conceptions ?

Les vannes actionnées par gravité échouent généralement en raison de l"usure de l"axe de charnière. Le mouvement de balancement continu dans un écoulement turbulent peut entraîner une dégradation de la goupille, conduisant à un disque mal aligné. Les vannes assistées par ressort tombent généralement en panne en raison de la fatigue du ressort ou d"un colmatage interne. Si des particules contournent les crépines en amont, elles peuvent s"accumuler dans le guide à ressort, provoquant le blocage de la vanne en position partiellement ouverte.

Un clapet anti-retour à battant peut-il être utilisé pour les systèmes à air comprimé ?

C’est fortement déconseillé. Les systèmes d’air comprimé et de gaz n’ont pas la densité de fluide requise pour amortir le mouvement d’un clapet en métal lourd. Les pulsations rapides des compresseurs d"air feront flotter violemment le disque non guidé, entraînant une usure mécanique rapide et une défaillance prématurée de l"axe de charnière. Les vannes assistées par ressort ou les clapets anti-retour à levage spécialisés constituent la norme industrielle pour les applications pneumatiques.

Quelle est la durée de vie typique de ces clapets anti-retour ?

La durée de vie dépend fortement de l"application, du support et du calendrier de maintenance. Dans les applications d’eau propre à débit constant, une vanne à gravité en acier moulé de haute qualité peut durer de 15 à 20 ans. Les vannes assistées par ressort dans les environnements CVC à cycles élevés nécessitent généralement le remplacement des ressorts et des joints internes tous les 5 à 7 ans pour maintenir des performances anti-claquement optimales. L’inspection de routine des composants internes est vitale pour les deux conceptions.
