Clapet anti-retour à levage vs clapet anti-retour à piston : principe de fonctionnement et sélection

Le flux inversé est un tueur silencieux dans la tuyauterie industrielle. Cela provoque de graves coups de bélier et des chocs mécaniques qui peuvent facilement détruire des infrastructures coûteuses. Pour protéger les actifs critiques tels que les pompes d'alimentation de chaudière haute pression ou les compresseurs alternatifs, les ingénieurs en tuyauterie s'appuient sur des solutions automatiques de sécurité. Alors que standard les clapets anti-retour à levée empêchent efficacement les reflux dangereux, les configurations à piston offrent une mise à niveau considérable pour les environnements turbulents. Ce guide plonge dans leurs mécanismes distincts, leurs nuances structurelles et les critères de sélection exacts nécessaires pour garantir une intégrité optimale des pipelines.

Points clés à retenir

• Différence de conception : un mécanisme de levage standard utilise un simple disque guidé. À l’inverse, une conception à piston intègre un ensemble piston et dashpot spécialisé pour fournir un effet d’amortissement critique contre les flux pulsés.
• Principe de fonctionnement : les deux conceptions reposent entièrement sur la pression du fluide en amont pour soulever l'élément de fermeture interne. Leur fermeture dépend de la gravité et de la contre-pression en aval, ce qui rend la fonction de levage du noyau très efficace pour les canalisations horizontales.
• Meilleures applications : les variantes de levage offrent des performances fiables dans les conduites générales de vapeur, de gaz et d'eau à haute pression. Les conceptions à piston sont spécialement conçues pour les systèmes confrontés à des inversions de débit fréquentes ou à des pulsations sévères.
• Critères de sélection :  La sélection technique appropriée dépend fortement du type de fluide, de la capacité de pression requise, de l'orientation de l'installation du pipeline et des niveaux de chute de pression acceptables du système.

Comprendre les bases : qu"est-ce qu"un clapet anti-retour ?

Pour prendre une décision éclairée concernant les réseaux de canalisations industrielles, les responsables des achats et les ingénieurs doivent d"abord comprendre les mécanismes fondamentaux de ces dispositifs de contrôle de débit directionnel.

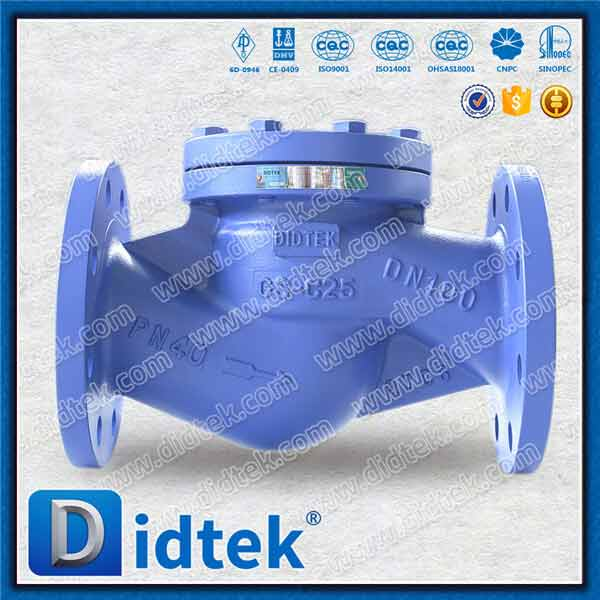

Structurellement, l"anatomie interne se compose d"un corps robuste, d"un siège usiné avec précision, d"un disque ou bouchon guidé et d"un capot de protection. D"un point de vue technique, la géométrie du corps est presque identique à celle d"un robinet à soupape standard. Cela oblige le fluide à parcourir un chemin d’écoulement distinct en forme de S. À l"intérieur de la chambre de la vanne, le disque est logé dans un mécanisme de guidage tel qu"un pont ou un guide de tige. Cela garantit que le disque reste parfaitement aligné avec le siège lors de son déplacement vertical. Un tel alignement est essentiel. Tout écart pourrait entraîner une mauvaise assise et des fuites dangereuses ultérieures.

La fonction du clapet anti-retour à levée centrale est de bloquer de manière autonome le reflux dans les applications exigeant une fermeture exceptionnellement étanche. Contrairement aux vannes manuelles ou aux vannes à bille, son fonctionnement est entièrement régi par la dynamique des fluides à l'intérieur du pipeline. Lorsque le fluide pénètre dans l'orifice d'entrée, il passe sous le siège et pousse vers le haut contre le disque guidé. Une fois que la pression en amont dépasse le poids physique du disque, le passage s'ouvre. Dès que la vitesse d'écoulement diminue, le disque retombe immédiatement dans le siège. Étant donné que le mécanisme de siège imite un robinet à soupape, la large surface de contact fournit un joint étanche très fiable.

Qu"est-ce qu"un clapet anti-retour à piston ?

Même si la conception standard du disque guidé gère parfaitement les débits constants, certaines conditions de service sévères nécessitent un mécanisme interne beaucoup plus robuste. Dans les conduites connectées directement aux pompes à mouvement alternatif, le débit de fluide est soumis à de violentes impulsions. Dans ces scénarios très volatils, l’installation d’un clapet anti-retour à piston devient une nécessité opérationnelle.

En termes techniques, les configurations à pistons constituent essentiellement une sous-catégorie améliorée et robuste de la famille des ascenseurs. Le corps externe, le chemin tortueux et l’objectif fondamental restent exactement les mêmes. La différenciation critique réside entièrement dans le mécanisme de fermeture interne.

Cette variante abandonne le disque guidé léger. Au lieu de cela, il utilise un piston cylindrique solide ajusté précisément dans un cylindre de Dashpot correspondant. Le jeu entre la paroi extérieure du piston et la paroi intérieure du Dashpot est usiné selon des tolérances extrêmement serrées. Cette modification structurelle augmente considérablement la masse et la stabilité de l"élément de fermeture. Par conséquent, il résiste facilement aux contraintes mécaniques plus élevées et aux changements brusques de vitesse du fluide.

La configuration du Dashpot et du piston ne consiste pas simplement à ajouter du poids. Il crée un système d’amortissement hydrodynamique très efficace. Au fur et à mesure que le piston monte dans le Dashpot pendant la phase d"ouverture, le liquide s"infiltre naturellement dans l"espace restreint. Lorsque le débit du pipeline s"inverse soudainement, la gravité et la contre-pression forcent le piston vers le bas. Cependant, le liquide emprisonné à l"intérieur du Dashpot doit être expulsé à travers le jeu étroit avant que le piston puisse s"asseoir complètement. Ce fluide emprisonné crée un effet d’amortissement hydraulique. En ralentissant la vitesse de fermeture dans les dernières fractions de seconde, la conception empêche le piston métallique massif de heurter violemment le siège métallique. Cela atténue l’usure mécanique, réduit la fatigue structurelle interne et évite les coups de bélier destructeurs.

Principe de fonctionnement : comment fonctionnent les clapets anti-retour à levage et à piston ?

Les deux types de vannes partagent une séquence opérationnelle presque identique. Leur fonctionnalité est une application directe de la mécanique des fluides, ne nécessitant aucune source d’énergie externe ni intervention manuelle.

Le cycle opérationnel commence lorsque des fluides sous pression, comme la vapeur à haute pression provenant d"une chaudière, inondent l"orifice d"entrée. En raison de la géométrie interne, le fluide est dirigé vers le bas puis brusquement vers le haut. Il vient directement heurter la surface inférieure de l"élément de fermeture. L"énergie cinétique et la pression statique du fluide en amont exercent une forte force ascendante. Lorsque cet ascenseur hydraulique dépasse la force gravitationnelle vers le bas des composants internes, le passage s"ouvre. La hauteur à laquelle s"élève le composant est directement proportionnelle à la vitesse et à la pression du fluide de procédé.

La phase critique de l"exploitation se produit lorsque le flux vers l"avant cesse. Cela se produit fréquemment lorsqu"une pompe se met hors ligne ou si la pression en aval augmente de manière inattendue. À mesure que l’énergie cinétique se dissipe, la gravité prend le dessus. Le poids du disque ou du piston initie un mouvement rapide vers le bas. Simultanément, le fluide inverseur crée une contre-pression. Celui-ci appuie contre le haut de l"élément de fermeture et le force sur le siège usiné. Dans une conception d"ascenseur standard, cette fermeture est presque instantanée. Dans les conceptions à piston, la fermeture est légèrement retardée en raison du déplacement du fluide à l"intérieur du Dashpot. Une fois en place, une contre-pression plus élevée se traduit par une garniture mécanique plus serrée.

Tendances du secteur : la transition vers des solutions d"amortissement pour services sévères

En regardant le paysage industriel plus large, on constate un changement prononcé dans la façon dont les ingénieurs en tuyauterie abordent la prévention des refoulements. Les centrales électriques modernes à cycle combiné, les installations de GNL et les raffineries pétrochimiques repoussent continuellement les limites opérationnelles. Les installations fonctionnent à des températures et des pressions sans précédent pour maximiser le rendement de production. En conséquence, les infrastructures de tuyauterie existantes deviennent de plus en plus vulnérables aux pics de pression transitoires et aux fortes vibrations des fluides.

Les données de l"industrie indiquent une préférence croissante pour les mécanismes d"amortissement hydrodynamiques avancés par rapport aux conceptions traditionnelles d"oscillation ou de simple levage dans les secteurs critiques. Les ingénieurs ne cherchent plus seulement à arrêter le reflux. Ils recherchent activement des solutions qui protègent les équipements en aval des ondes de choc générées lors des arrêts d"urgence des pompes. Cette réalité opérationnelle a entraîné une augmentation des spécifications des soupapes d"amortissement à piston, parallèlement à une demande de normes métallurgiques améliorées pour lutter contre la corrosion accélérée et la fatigue mécanique.

Comparaison face à face : conceptions à levage et à piston

Pour faciliter des décisions précises en matière d"ingénierie de pipeline, il est nécessaire de comparer ces deux configurations sur la base de mesures techniques critiques.

La variation la plus importante concerne la géométrie interne du mécanisme de fermeture. La conception de levage standard repose sur un disque léger guidé par une tige centrale. Cela le rend plus facile à fabriquer et généralement plus rentable. En revanche, la conception du piston nécessite un usinage très précis pour garantir un jeu parfait du tableau de bord. Si l"écart est trop étroit, le piston se coince. S"il est trop lâche, l"effet d"amortissement est complètement perdu.

En raison du chemin d"écoulement tortueux inhérent aux corps de type globe, les deux types de vannes présentent une chute de pression nettement plus élevée que les vannes à passage direct. Le fluide doit changer de direction plusieurs fois, ce qui consomme de l"énergie cinétique. Lorsqu"on compare directement les deux, les configurations de piston introduisent généralement une résistance à l"écoulement légèrement plus élevée. Le piston solide est plus lourd qu"un disque standard. Il nécessite une énergie fluide plus continue pour le maintenir en position complètement ouverte. Si la vitesse d"écoulement est insuffisante, le piston lourd peut flotter dans un état partiellement ouvert, entraînant une augmentation des turbulences.

Dans les systèmes de tuyauterie connectés aux compresseurs d’air, le débit de fluide pulse rapidement. Un disque guidé standard réagira à ces impulsions en rebondissant de haut en bas contre le siège. Ce phénomène est connu sous le nom de bavardage. Le bavardage détruit rapidement les surfaces d"assise et conduit à une défaillance prématurée. Dans ces scénarios, la conception du piston est la gagnante incontestée. La nature absorbant les chocs du Dashpot stabilise le piston, l’empêchant de réagir à chaque fluctuation mineure de pression.

Analyse de la capacité de pression et des performances

Les pipelines industriels fonctionnent dans des conditions thermodynamiques extrêmes. L"évaluation de la pression et des capacités d"étanchéité de ces vannes est non négociable pour la sécurité du chantier.

Les deux styles sont fortement préférés pour les applications de pipelines à haute pression. Leurs pièces moulées robustes leur permettent de supporter facilement des contraintes mécaniques extrêmes. Ils sont généralement spécifiés dans des classes de haute pression allant de la classe ASME 800 à la classe 2500. Étant donné que le mécanisme d'assise est perpendiculaire au flux du pipeline, les composants internes sont moins susceptibles de se plier sous des charges extrêmes. Pour les environnements critiques à haute température, les ingénieurs spécifient souvent des clapets anti-retour à piston forgé . L'acier forgé offre une structure de grain moléculaire supérieure. Il élimine les problèmes de porosité parfois rencontrés dans les corps coulés et maximise la tolérance globale à la pression.

La capacité d"étanchéité de ces vannes est exceptionnelle, en particulier lors de la manipulation de gaz, de vapeur et de vapeurs. Étant donné que le disque ou le piston descend verticalement dans un siège conique ou plat, les surfaces de contact établissent simultanément un contact complet à 360 degrés. Cette disposition des sièges en forme de vanne à soupape assure une répartition très uniforme des contraintes mécaniques à travers le joint. À mesure que la contre-pression en aval augmente, la force vers le bas rapproche physiquement les surfaces métalliques. Cela les rend bien supérieurs dans les applications de gaz où des fuites mineures peuvent être dangereuses.

Guide de sélection : quel clapet anti-retour convient le mieux à votre système ?

Les concepteurs de systèmes doivent évaluer soigneusement les paramètres opérationnels avant de choisir entre un disque de levage standard et une conception de Dashpot à piston.

Les deux types de vannes sont strictement conçus pour des fluides propres. Cela comprend l’eau d’alimentation traitée des chaudières, la vapeur haute pression, le gaz naturel et les produits pétrochimiques raffinés. Surtout, aucune des deux vannes n"est adaptée aux fluides très visqueux comme le pétrole brut lourd ou les fluides contenant des particules solides. Étant donné que les deux conceptions reposent sur des dégagements précis, toutes les particules solides seront facilement piégées. Ce coincement rayera les parois métalliques, augmentera la friction et finira par bloquer la valve.

L"orientation de l"installation est un facteur limitant strict. Ces vannes doivent généralement être installées dans des canalisations horizontales. Parce qu"ils dépendent fortement du poids gravitationnel de l"élément de fermeture interne pour initier l"assise, une orientation horizontale garantit que le disque tombe parfaitement droit vers le bas. Si une installation verticale est absolument nécessaire, elle ne peut être réalisée que dans des conduites où le fluide s"écoule verticalement vers le haut. Dans de tels cas, la vanne doit être explicitement fabriquée avec un ressort interne robuste.

Comparaisons alternatives : clapets anti-retour à battant et clapets anti-retour à levage

Bien qu"il soit crucial de comprendre les nuances entre les conceptions à levage standard et à piston, les ingénieurs sont souvent confrontés à une décision plus large au cours de la phase initiale de conception du pipeline. Ils doivent choisir entre des mécanismes de type élévateur et des mécanismes de type pivotant.

La principale distinction structurelle d’un clapet anti-retour à battant est son chemin d’écoulement direct. Contrairement aux types d'ascenseur qui forcent le fluide à parcourir un chemin tortueux, un contrôle de balançoire repose sur un disque suspendu par un axe de charnière. Lorsque le fluide s'écoule vers l'avant, il repousse le disque, créant un passage presque dégagé. Grâce à ce flux rectiligne, ils génèrent une perte de charge nettement inférieure. Les ingénieurs spécifient généralement des clapets anti-retour à battant API 6D pour les pipelines de grand diamètre dépassant NPS 4 et les flux de liquides à faible vitesse où le maintien de l'énergie cinétique est une priorité. Cependant, faute de stabilité guidée, ils ne doivent être utilisés que dans des environnements stables et non pulsés.

Comparaison technique complète

Intégration du système et sélection des matériaux

Avant de finaliser une décision d"approvisionnement, les ingénieurs doivent évaluer les exigences métallurgiques spécifiques du système de tuyauterie. L"intégrité opérationnelle de ces vannes dépend fortement des matériaux utilisés pour les surfaces du corps, des garnitures et des sièges.

Pour les applications de vapeur à haute température ou de produits chimiques corrosifs, l’acier au carbone standard peut ne pas suffire. La sélection de matériaux moulés ou forgés spécialisés garantit la stabilité dimensionnelle sous des cycles thermiques extrêmes. De plus, le revêtement dur des surfaces d"assise avec des matériaux comme le Stellite peut prolonger considérablement la durée de vie opérationnelle. Cela empêche le tréfilage et l"érosion provoqués par le média à grande vitesse raclant la barrière d"étanchéité.

FAQ

Un clapet anti-retour à levage peut-il être installé verticalement ?

Les variantes standard sont conçues spécifiquement pour les installations de canalisations horizontales car leur principe de fonctionnement fondamental repose fortement sur la gravité. Si elle est installée dans une ligne verticale avec un débit descendant, la gravité maintiendrait la vanne ouverte en permanence. Cependant, si la vanne est spécialement modifiée avec un ressort interne robuste calibré, elle peut être installée dans une canalisation verticale où le fluide s"écoule strictement vers le haut.

Qu’est-ce qui cause la défaillance d’un clapet anti-retour à piston ?

Bien que très robuste, cette vanne est susceptible de tomber en panne si elle est introduite dans un environnement de fonctionnement inapproprié. La cause de défaillance la plus courante est la contamination par des particules. Si du tartre, de la rouille, des scories de soudure ou des débris solides pénètrent dans le pipeline, ils peuvent se loger dans l"espace microscopique du mécanisme du Dashpot. Cela entraîne un grippage, provoquant le blocage du piston en position ouverte ou fermée.

Les clapets anti-retour à piston sont-ils adaptés aux systèmes haute pression ?

Oui, ils sont exceptionnellement bien adaptés aux environnements à haute pression et haute température. Ils constituent souvent le choix privilégié pour les applications à service intensif telles que les systèmes d"alimentation en eau des chaudières et les conduites de refoulement des compresseurs alternatifs. L"effet d"amortissement hydraulique fourni par le mécanisme du dashpot empêche les composants internes lourds de claquer avec force contre le siège lors de pics de pression transitoires.

Comment la viscosité du fluide affecte-t-elle le choix entre ces vannes ?

La viscosité joue un rôle essentiel dans la fonctionnalité. Les deux modèles sont destinés aux fluides hautement fluides à faible viscosité comme l’eau, la vapeur et le gaz naturel. Si des fluides très visqueux sont introduits, le fluide épais peut recouvrir les mécanismes de guidage et ralentir le temps de réaction. Dans un cylindre de Dashpot, un fluide visqueux crée une résistance hydraulique excessive, empêchant potentiellement la vanne de s"ouvrir complètement ou de se fermer suffisamment rapidement pour empêcher le reflux.

Quelle est la pression d’ouverture d’un clapet anti-retour à piston ?

La pression de craquage fait référence à la pression minimale du fluide en amont requise pour soulever le piston de son siège et initier l"écoulement. Étant donné que le piston en métal massif est plus lourd qu"un disque standard, les configurations de piston possèdent généralement une pression de fissuration légèrement plus élevée. Cette valeur peut être ajustée pendant le processus de fabrication en intégrant des ressorts internes spécifiques adaptés à la dynamique d"écoulement exacte de votre système de tuyauterie.

Les clapets anti-retour à levage peuvent-ils être utilisés pour des fluides compressibles comme l"air et le gaz ?

Absolument. En fait, les mécanismes d’assise de type globe sont fortement recommandés pour les fluides compressibles. La chute verticale de l"élément de fermeture assure un contact uniforme à 360 degrés contre le siège. Cela crée un joint exceptionnellement étanche qui empêche les fuites microscopiques généralement associées aux gaz compressibles, ce qui les rend supérieurs aux conceptions pivotantes standard pour ces applications.

Conclusion

En fin de compte, garantir une étanchéité fiable des pipelines dépend de la compréhension de la dynamique des fluides spécifique de votre exploitation. Alors que les mécanismes de levage standard excellent dans les systèmes industriels stables à haute pression, l"intégration d"un Dashpot amortisseur offre une protection cruciale contre les fortes vibrations des fluides et les chocs mécaniques. En évaluant soigneusement les caractéristiques de vos fluides, les débits et les limites de chute de pression acceptables, vous pouvez sélectionner la configuration idéale pour votre installation.

Pour garantir un dimensionnement approprié, une sélection de matériaux et une intégrité opérationnelle à long terme, associez-vous toujours à un fabricant expérimenté. Découvrez dès aujourd'hui la gamme complète de solutions de contrôle de débit pour service sévère chez Didtek Valve et laissez nos spécialistes en ingénierie vous aider à protéger votre infrastructure critique contre les reflux destructeurs.
