Étapes essentielles pour une installation sûre et efficace des vannes à bride

Pour installer correctement un robinet-vanne à brides, vous devez suivre des étapes importantes. Tout d’abord, regardez toutes les pièces pour voir si certaines sont cassées. Ensuite, assurez-vous que les brides sont alignées et choisissez le bon joint. Abaissez doucement la vanne pour ne pas endommager le pipeline. Serrez les boulons de la même manière pour que la connexion soit serrée et ne fuie pas. Des problèmes tels que des fuites ou des fissures peuvent survenir si les brides ne correspondent pas ou si les boulons ne sont pas égaux. Si vous suivez ces étapes, la valve fonctionnera bien et durera longtemps.

Aperçu des vannes à bride

Principales caractéristiques et avantages

L’utilisation d’un robinet-vanne à brides dans votre système présente de nombreux avantages. Cette vanne est spéciale car elle se ferme hermétiquement et est facile à installer. La vanne à volant RF à bride DIDTEK est fabriquée avec une ingénierie intelligente. Cela aide votre pipeline à mieux fonctionner. Cette vanne est idéale pour les endroits à haute pression et avec beaucoup de débit. Sa conception permet au liquide de circuler en douceur et permet d'économiser de l'énergie.

Voici un tableau qui répertorie les principales pièces et le fonctionnement de la vanne :

Vous bénéficiez également d’une faible résistance aux fluides et de formes simples. La valve est fabriquée à partir de matériaux qui ne rouillent pas facilement. Cela signifie qu"il dure plus longtemps et que vous n"avez pas besoin de le réparer souvent. Vous pouvez insérer ou retirer la vanne facilement grâce à la conception à bride. Cela permet de réparer ou de mettre à niveau la vanne plus rapidement.

Astuce : Choisissez un robinet-vanne à bride si vous souhaitez que votre système fonctionne mieux et ait moins de temps d"arrêt.

Importance d"une installation appropriée

Vous devez installer la valve de la bonne manière pour qu"elle fonctionne bien et dure plus longtemps. Si les brides ne sont pas alignées ou si vous utilisez une force inappropriée, des fuites peuvent se produire. Vérifiez toujours où se trouve la tige. Garder la tige vers le haut empêche la saleté de pénétrer à l"intérieur de la valve. Regardez la vanne et le pipeline avant de l"installer. Cela vous aide à détecter les problèmes qui pourraient nuire à l’étanchéité ou à la durée de vie de la vanne.

Si vous l"installez correctement, vous obtenez un joint solide qui ne fuit pas. La valve reste à l’abri des dommages et votre système continue de bien fonctionner. Vous pouvez compter sur le bon fonctionnement du robinet-vanne à volant RF à bride DIDTEK si vous suivez ces étapes.

Préparation avant d"installer un robinet-vanne

Vous devez vous préparer avant de mettre la valve. Rassemblez tous vos outils et vérifiez la zone où vous allez travailler. Se préparer vous aide à ne pas commettre d"erreurs. Il assure également la sécurité de votre système.

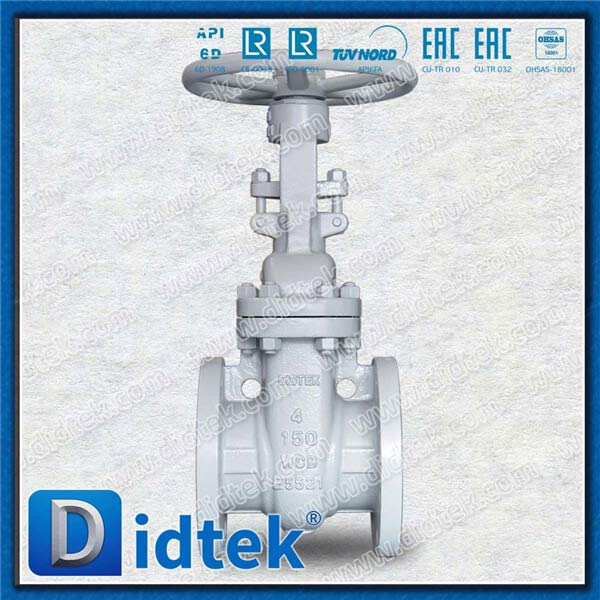

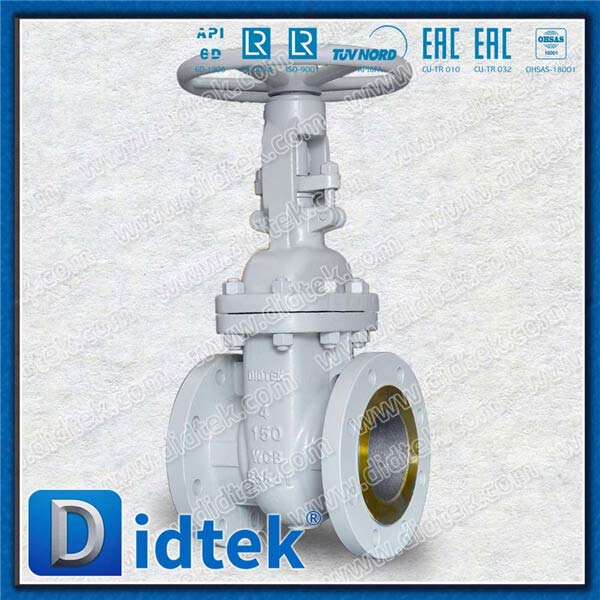

Le robinet-vanne à volant RF à bride DIDTEK suit des règles strictes. Ces règles garantissent que la valve fonctionne bien et dure plus longtemps. Voici un tableau qui présente les principales règles concernant les robinets-vannes à brides :

Liste de contrôle des outils et du matériel

Vous avez besoin des bons outils et objets pour installer la valve en toute sécurité. Voici une liste pour vous aider à démarrer :

• Vanne à volant RF à bride DIDTEK (assurez-vous qu'elle s'adapte à votre pipeline)

• Clés à tube ou outils pour boulons à bride

• Joints ou ruban d"étanchéité (choisissez celui qui convient à votre travail)

• Clé dynamométrique (pour serrer les boulons)

• Chiffon de nettoyage

• Gants et équipement de sécurité

• Outils de test de pression

Astuce : utilisez toujours une clé dynamométrique pour serrer les boulons de la même manière. Cela arrête les fuites et maintient le joint en sécurité.

Étapes de sécurité et d’inspection

Vous devez suivre les mesures de sécurité et tout vérifier avant de commencer. Cela assure votre sécurité et aide la valve à fonctionner correctement.

1. Regardez la valve et toutes les pièces. Assurez-vous qu"ils correspondent à votre pipeline.

2. Nettoyez les extrémités des tuyaux. Enlevez la rouille, la saleté ou l"huile. Rincez le pipeline pour éliminer tout ce qui se trouve à l"intérieur.

3. Coupez et laissez échapper la pression du pipeline. Égoutter tout liquide là où vous allez travailler.

4. Vérifiez que les faces des brides ne sont pas endommagées ou pliées. Assurez-vous que les brides sont alignées droites.

5. Choisissez le joint adapté à votre travail. Le joint doit s"adapter et correspondre à la pression.

6. Testez la valve en l"ouvrant et en la fermant avant de la mettre dedans. Assurez-vous qu"elle bouge facilement.

Si vous suivez ces étapes, vous aurez un démarrage sûr et solide pour votre vanne à volant RF à bride DIDTEK. Se préparer vous aide à arrêter les fuites, les désalignements et autres problèmes.

Guide étape par étape pour installer un robinet-vanne à bride

L’installation d’un robinet-vanne nécessite une bonne planification et les bonnes étapes. Ce guide vous montre chaque étape afin que vous puissiez bien l'installer. Vous verrez comment installer un robinet-vanne à brides en suivant chaque étape du processus.

Manipulation et positionnement

Tout d’abord, manipulez doucement le robinet-vanne. Utilisez des outils de levage sûrs pour le déplacer. Ne laissez pas tomber et ne traînez pas la valve. Gardez la valve à l"abri de la chaleur lorsque vous l"installez. La chaleur peut endommager les pièces de la vanne et la faire fonctionner mal.

Lorsque vous mettez le robinet-vanne en place, assurez-vous que la tige pointe vers le haut. Cela le rend plus facile à utiliser et empêche la tige et l"emballage de s"user rapidement. Cela aide également l’intérieur de la valve à rester stable. Alignez la vanne avec le pipeline avant de connecter les brides. Cela évite les contraintes et les dommages à la vanne et au pipeline.

Voici quelques conseils importants pour la manipulation et le positionnement :

• Utilisez le bon équipement pour soulever le robinet-vanne. Cela assure votre sécurité et celle de la valve.

• Gardez la valve ouverte lorsque vous ne l"utilisez pas. Cela arrête l’impact du flux.

• Ne démontez jamais la valve s’il y a de la pression à l’intérieur. Laissez toujours le système se purger en premier.

• Mettez de la graisse sur la tige et les sièges de valve avant de l"installer. Cela cesse de coller.

• Ne laissez pas la vanne à moitié ouverte. Le portail peut rester bloqué.

Astuce : vérifiez toujours que la vanne correspond à la taille du pipeline et à la pression nominale avant de commencer.

Alignement des brides et placement des joints

Il est très important d’aligner correctement les brides. Nettoyez les faces des brides du pipeline et du robinet-vanne. Enlevez toute saleté, rouille ou vieux morceaux de joint. Examinez les brides pour déceler des bosses ou des courbures. Les faces des brides doivent être plates et assorties.

Ensuite, choisissez le bon joint. Le joint doit s"adapter à la pression, à la température et au fluide de votre système. Assurez-vous qu"il correspond à la taille et au matériau de la bride. Mettez le joint entre les brides avant de les connecter.

Suivez ces étapes pour l"alignement des brides et le placement du joint :

1. Nettoyer et vérifier toutes les surfaces des brides.

2. Assurez-vous que les brides sont plates et alignées.

3. Choisissez un joint adapté à votre système.

4. Placez soigneusement le joint entre les brides.

5. Assurez-vous que le joint reste en place.

Remarque : L'utilisation du bon joint et l'alignement correct des brides permettent d'arrêter les fuites et d'assurer une étanchéité parfaite.

Séquence de serrage des boulons

Il est très important de bien serrer les boulons. Serrez les boulons en étoile ou en croix. Cela répartit la pression uniformément et maintient le joint en sécurité. Utilisez une clé dynamométrique pour utiliser la bonne force.

Voici comment serrer les boulons :

1. Serrez tous les boulons à la main jusqu"à ce qu"ils soient bien serrés.

2. Utilisez d"abord 20 à 30 % du couple final en forme d"étoile.

3. Montez ensuite jusqu"à 50-70% du couple final dans le même schéma.

4. Terminez de serrer tous les boulons en utilisant le motif en étoile.

5. Vérifiez tous les boulons en cercle pour vous assurer qu’ils sont bien serrés.

Cet ordre de serrage des boulons aide à arrêter les fuites et à assurer la sécurité du robinet-vanne. Suivez toujours les règles de couple du fabricant pour une bonne installation.

Astuce : Après avoir serré les boulons, recherchez les espaces ou la pression inégale. Resserrez les boulons si nécessaire.

Si vous suivez ce guide, vous saurez comment installer correctement un robinet-vanne à brides. Une manipulation soigneuse, l’alignement des brides et le serrage correct des boulons sont les étapes les plus importantes. Utilisez les bons outils et matériaux pour chaque étape. Ce guide vous aide à bien installer le robinet-vanne et à assurer le bon fonctionnement de votre système.

Vérifications et tests post-installation

Inspection des fuites et du fonctionnement

Après avoir installé le robinet-vanne , vérifiez s'il fonctionne correctement. Tout d’abord, ouvrez et fermez complètement la vanne. Tournez le volant et voyez s'il bouge facilement. S'il est difficile de tourner ou s'il reste coincé, arrêtez-vous et regardez la valve. Cela vous aide à vous assurer que rien à l’intérieur n’est cassé.

Observez la tige lorsque vous déplacez la valve. S"il s"agit d"une vanne à tige montante, la tige doit monter et descendre. Cela signifie que les pièces intérieures fonctionnent. Regardez les faces des brides pour voir si elles sont plates et alignées. S"ils ne sont pas plats, des fuites peuvent survenir. Assurez-vous d"avoir serré les boulons dans le bon ordre. Cela maintient le joint en sécurité et arrête les fuites.

Voici une liste de contrôle pour vous aider à rester en sécurité lors de ce contrôle :

• Ouvrez et fermez complètement la vanne.

• Regardez la tige monter et descendre.

• Vérifiez si les faces des brides sont plates.

• Assurez-vous que le robinet-vanne est au bon endroit.

• Vérifiez si vous avez serré les boulons dans le bon ordre.

Astuce : portez toujours un équipement de sécurité lorsque vous testez le robinet-vanne. Cela vous protège des fuites ou des pressions soudaines.

Tests de pression et documentation

Il est très important de tester le robinet-vanne après son installation. Commencez par un test de pression hydrostatique. Ajoutez lentement de la pression dans le système et arrêtez-vous à chaque étape. Examinez chaque joint, en particulier là où les brides se connectent, pour déceler les fuites. Si vous voyez des gouttes d"eau ou des taches humides, arrêtez et résolvez le problème.

Faites également un test d"étanchéité du siège. Fermez complètement la vanne et vérifiez s"il y a des fuites ou des changements de pression de l"autre côté. Testez les deux sièges si vous le pouvez. Cela garantit que la valve est bien étanche dans les deux sens. Notez l"ordre que vous avez utilisé pour tester le robinet-vanne. Gardez des notes de ce que vous trouvez.

Voici un tableau simple pour vos notes :

Remarque : notez chaque étape que vous effectuez. Cela montre que vous avez effectué tous les contrôles de sécurité et vous aide plus tard si vous devez réparer la valve.

Si vous effectuez ces vérifications, vous savez que la vanne est placée dans le bon sens. Vous vous assurez également de placer le robinet-vanne au bon endroit, de serrer les boulons et de tester le robinet dans le bon ordre. Ces étapes aident à assurer la sécurité et le bon fonctionnement de votre système.

Erreurs courantes lors de l"installation d"un robinet-vanne

Installer un robinet-vanne semble facile, mais des erreurs peuvent survenir. Si vous n’y prêtez pas attention, vous risquez de vous tromper. Connaître ces erreurs vous aide à éviter les problèmes et à assurer la sécurité de votre système.

Sauter les étapes de sécurité

Vous devez suivre les étapes de sécurité chaque fois que vous installez un robinet-vanne. Si vous sautez ces étapes, vous pourriez vous blesser ou casser votre équipement. Certaines personnes oublient de vérifier si le pipeline est sous pression. D"autres ne portent pas d"équipement de sécurité. Fermez toujours le pipeline et vidangez tout liquide avant de commencer. Nettoyez les faces des brides et vérifiez s"il y a des dommages. Cela aide à arrêter les fuites.

Voici une liste de contrôle rapide pour vous aider à vous souvenir des étapes de sécurité :

• Portez des gants et des lunettes de protection.

• Fermez et vidangez le pipeline.

• Inspectez la vanne et les brides pour déceler des fissures ou de la saleté.

• Utilisez des outils de levage appropriés.

Astuce : Ne vous précipitez pas lorsque vous installez la valve. Prenez votre temps pour rester en sécurité et aider la valve à durer plus longtemps.

Désalignement ou serrage incorrect

Un mauvais alignement et un mauvais serrage des boulons causent de nombreux problèmes. Si vous n’alignez pas les brides, des fuites peuvent survenir. La valve pourrait être difficile à utiliser. Le volant pourrait sembler raide. La tige pourrait ne pas bouger facilement. Un mauvais alignement entraîne une usure plus rapide des pièces. Cela peut même casser la tige.

Un serrage incorrect des boulons est une autre erreur courante. Si vous serrez les boulons de manière inégale, vous risquez d’endommager le joint. Cela peut provoquer des fuites au niveau de la bride. Vous pourriez également constater des dommages à la bride ou au corps de la vanne. Utilisez une clé dynamométrique et serrez les boulons en étoile. Cela vous aide à éviter ces problèmes.

N'oubliez pas : vérifiez toujours l'alignement et utilisez la bonne séquence de serrage. Cela permet à votre vanne à volant RF à bride DIDTEK de fonctionner correctement.

Vous pouvez installer un robinet-vanne à brides en toute sécurité en suivant attentivement chaque étape. Commencez par une bonne préparation. Utilisez les bons outils et vérifiez chaque pièce. Installez la vanne avec la bonne technique. Testez les fuites et enregistrez vos résultats. Lisez toujours le guide du fabricant. Notez ce que vous faites pour les contrôles futurs. Si vous êtes confronté à un travail difficile, demandez de l"aide à un professionnel ou contactez le support DIDTEK.

Astuce : un travail soigné aujourd'hui signifie moins de problèmes demain.

FAQ

Comment choisir le bon joint pour un robinet-vanne à brides ?

Choisissez un joint qui correspond à la pression, à la température et au type de fluide de votre système. Vérifiez la taille et le matériau. Utilisez toujours un joint adapté à la bride et répondant aux normes de l’industrie.

De quels outils avez-vous besoin pour une installation en toute sécurité ?

Vous avez besoin d"une clé dynamométrique, de clés à tube, de chiffons de nettoyage, de gants de sécurité et du joint approprié. Les outils de test de pression vous aident à vérifier les fuites.

Astuce : utilisez toujours une clé dynamométrique pour serrer les boulons uniformément.

À quelle fréquence devez-vous inspecter un robinet-vanne à brides après l’installation ?

Inspectez la valve tous les quelques mois. Recherchez les fuites, vérifiez le volant et assurez-vous que les boulons restent serrés. Des contrôles réguliers vous aident à détecter rapidement les problèmes.

Pouvez-vous installer une vanne à volant RF à bride DIDTEK dans n"importe quelle position ?

Vous devez installer la valve avec la tige pointant vers le haut. Cela empêche la saleté de pénétrer et permet à la valve de durer plus longtemps. Évitez de l"installer à l"envers ou sur le côté.

Que faire si vous constatez une fuite après l"installation ?

1. Serrez les boulons en étoile.

2. Vérifiez le joint pour déceler tout dommage.

3. Remplacez le joint si nécessaire.

4. Testez à nouveau pour les fuites.

Remarque : portez toujours un équipement de sécurité lors de la réparation des fuites.
